Greenlee DS 10G PDH1 - интерфейсная опция PDH1 для DataScout 10G

Артикул: GT-DS10-HW-PDH1

Цена: 175 638.27 руб.

Средний срок поставки: 10-12 недель

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 руб.
175 638.27 руб.
Вопрос менеджеру

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Greenlee DS 10G PDH1 - интерфейсная опция тестирования PDH1 для DataScout 10G. Опция расширяет функциональные возможности анализатора благодаря добавлению в прибор интерфейса Е1.

Функциональные возможности опции Greenlee DS 10G PDH1

  • режимы работы: нагрузочное тестирование, мониторинг, мост, loopback
  • определение BERT, уровня и частоты сигнала
  • сохранение более 1000 результатов измерений
  • поддержка тестирования DS3 (требует установки дополнительной опции DST-SW-UDS3)

Тестовые провода и оптические трансиверы не входят в комплект поставки опции

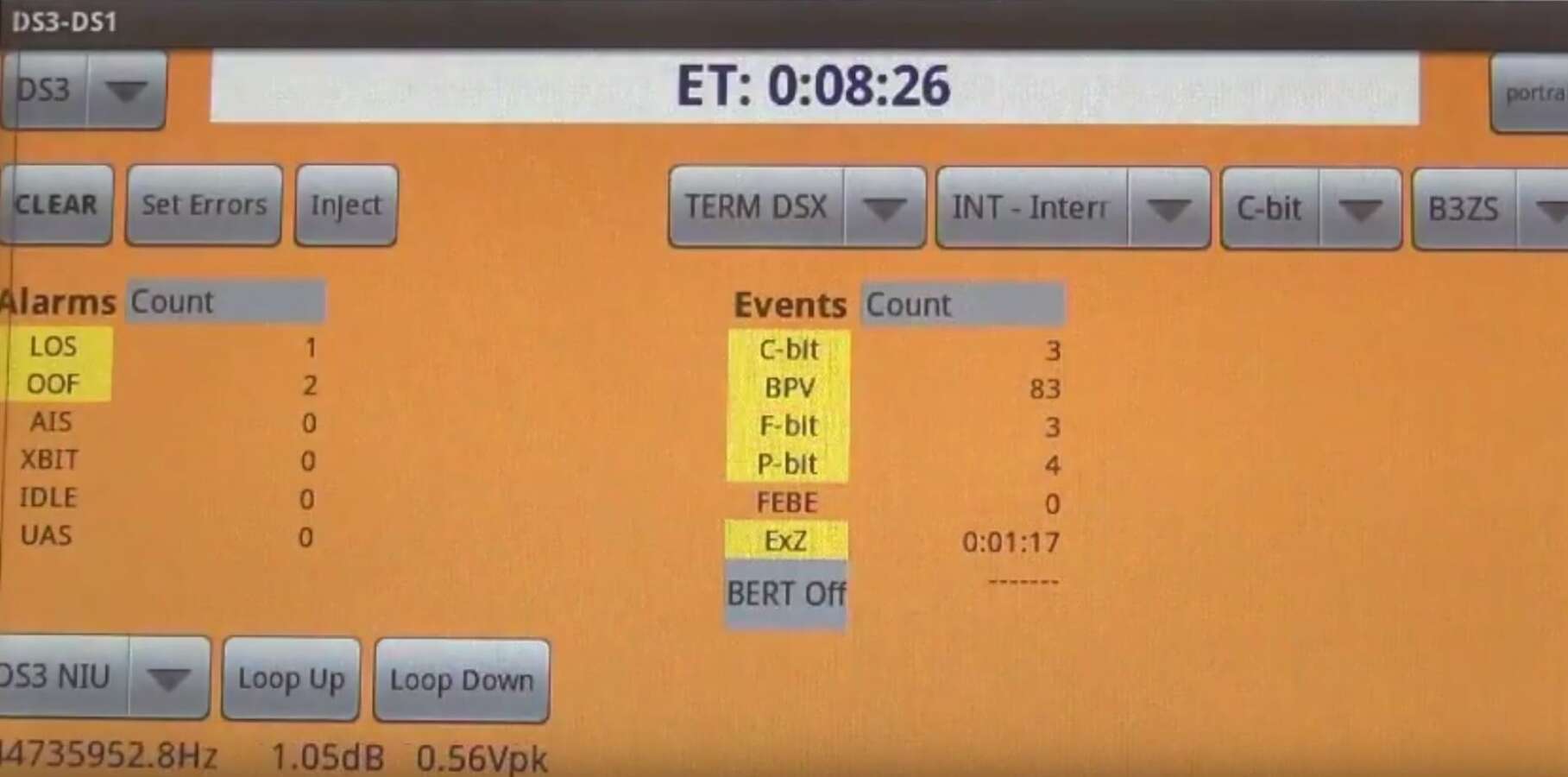

Видео обзор анализатора DataScout 10G в режиме анализа DS1/DS3

Технические характеристики

Параметр Значение
Общие характеристики
Тип интерфейса DS1: Двойной Bantam
Приемник
Режимы работы

Мониторинг, Терминал, Мост, Эмуляция, CSU/NIU, FT1, Drop & Insert

Кадрирование Автоматически, ESF, SF, SF-D4, SLC96, без кадрирования
Линейный код B8ZS, AMI
Синхронизация приемника 1.544 МГц ±300ppm из восстановленного сигнала
Импеданс
  • номинальный: 100 Ом
  • в режиме моста: более 1 кОм
Чувствительность

В режиме "Монитор": -15 до –32 дБ

В режиме оконечного устройства или моста: +6 до –36 дБ

Разрешение частоты и погрешность 0.1 Гц, ±7ppm ±1.472 Гц
Проскальзывание частоты ±1 Гц
Задержка по шлейфу ±1 мсек
Передатчик
Джиттер >128 бит допуск аттенюатора
Разрезение по уровню и точность
  • 0до -40 dBdsx
  • -1.0 до -39 дБ ±1.25 дБ
Режимы работы Терминал, Drop & Insert, Bypass
Кадрирование Автоматически, ESF, D4, SLC96, без кадрирования
Линейный код B8ZS, AMI
Синхронизация передатчика 1.544 МГц ±10ppm
Импеданс номинальный: 100 Ом
Ввод ошибок Логических, Потери кадра (2 F-bits), BPV
BERT
Тестовые шаблоны Авто, QRSS, 1:7, все единицы, все нули, 511, 2047, 2^15-1, 2^20-1, 2^23-1, DALY, Bridge Tap, 1:1, 2in8, 1in16, D5D5
Отчет об ошибках LOS, OOF, AIS, YEL
Отчет о событиях UAS, CRC, BPV, F-bits, 1’s D, ExZ
LOOPBACK
Коды NREM, NLOC, NDU1, NDU2, CREM, CLOC, CDU1, CDU2, ARM, HTUR, HTUC, NRE1, NRE2, CSU, NIU4, NIU5, Westell
Коды Smart Repeater: ILR, IOR, Payload, Line, Network, Local, Self



Программные опции и аксессуары для PDH1 интерфейса Greenlee DataScout 10G

Код по каталогу Описание Примечания
Программные опции тестирования DS1
GT-DST-СW-DT1 Опция доступа ко второму порту E1 и T1 Требует наличия в приборе опций GT-DS10-HW-PDH1 или GT-DS10-HW-PDH2
GT-DST-СW-N1 Опция открывает возможность эмуляции Т1 CSU/NIU с детектированием/распознаванием в полосе NIU FAC 4/5
GT-DST-SW-E Опция открывает в анализаторе поддержку ISDN протокола Требует наличия в приборе опций (GT-DS10-HW-PDH1 или GT-DS10-HW-PDH2) + GT-DS10-HW-P
GT-DST-SW-V Опция открывает возможность анализа голоса DS0, поддержки измерений частоты и уровня сигнала а также C-MSG шума, эмуляции CO/PBX  (LS, GS, DID, E&M IN,IMM,WINK), обработки вызовов DS0, разговор/прослушивание по 2-х проводному интерфейсу 900 Ом, выполнение и прием звонков, генерация сигнала DTMF. Требует наличия в приборе опций (GT-DS10-HW-PDH1 или
GT-DS10-HW-PDH2) + GT-DS10-HW-T
GT-DST-SW-X Программная опция – доступ к Drop & Insert BYPASS. Требует наличия опции GT-DS10-HW-T
Тестовые и патч корды
GT-DS-LD-KIT-DS1 Greenlee DS-LD-KIT-DS1 - комплект патчкордов к DS1
GT-DS-LD-BTM-BTM Greenlee DS-LD-BTM-BTM - тестовый патч-корд Bantam (M) - Bantam (M); серый 1,8м
DS-LD-BTM-R Greenlee DS-LD-BTM-R - тестовый шнур Bantam (M) - Bantam (M) красный
DS-LD-BTM-B Greenlee DS-LD-BTM-B - тестовый шнур Bantam (M) - Bantam (M) синий
GT-DS-LD-RJ48-BTM Greenlee DS-LD-RJ48-BTM - тестовый патч-корд RJ48 - 2хBantam (M); 1,8м
DS-ADAP-BTM-310B Greenlee ADAP-BTM-310B - адаптер Bantam (M) - 310, синий
DS-ADAP-BTM-310R Greenlee ADAP-BTM-310R - адаптер Bantam (M) - 310, красный
DS-LD-BTM-CLIP Greenlee DS-LD-BTM-CLIP - тестовый патч-корд Bantam (M) - зажимы "крокодил" TIMS/DS1: 1,8м
DS-LD-RJF-BTM Greenlee DS-LD-RJF-BTM - тестовый патч-корд RJ48 (F) - двойной Bantam
