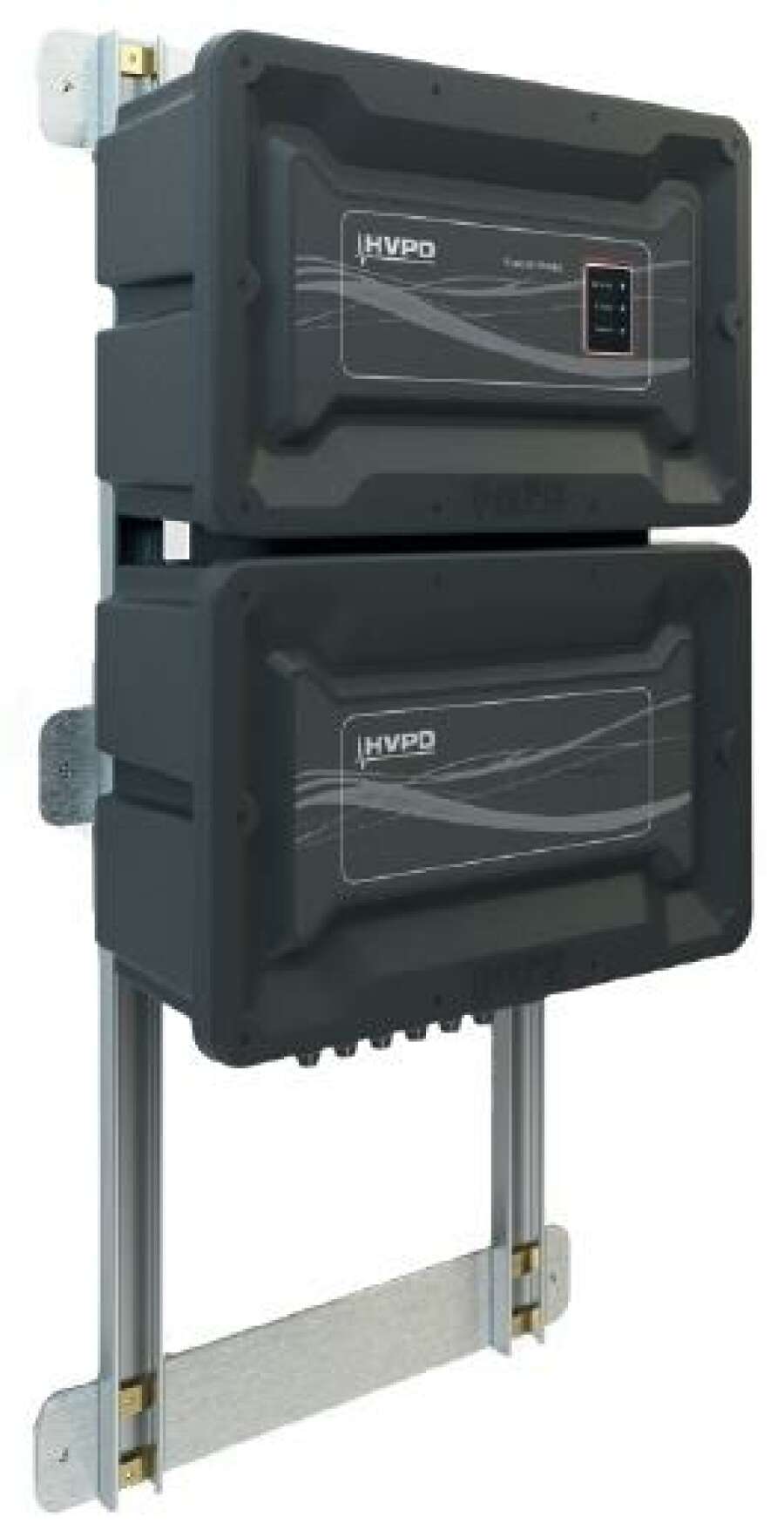

HVPD Kronos - установка, 24 канала

Артикул: HVPD-KRO500P

Товар не поставляется

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Непрерывный, синхронный мониторинг частичного разряда в рабочем режиме (OLPD)

Постоянный монитор HVPD Kronos® представляет собой систему контроля состояния изоляции в рабочем режиме на наличие частичных разрядов (OLPD), которая подходит для долгосрочного, непрерывного мониторинга высоковольтных сетей напряжением 3,3 кВ и выше. Благодаря использованию уникального интеллектуального мультиплексора 24-канальный монитор HVPD Kronos® синхронно захватывает сигнал максимально на шести (6) каналах и предоставляет информацию, помогающую операторам сети избежать незапланированных простоев.

Для организации и управления данными все распределенные по сети мониторы HVPD Kronos® обмениваются информацией с центральным сервером мониторинга частичного разряда (PDMS). Затем данные состояния изоляции выгружаются в центральную базу данных измерений HVPD OLPD Measurements Database©, установленную в центре управления заказчика. Это позволяет регистрировать данные, проводить их сравнения и определять тенденции. Монитор HVPD Kronos® можно расширять и устанавливать как в помещении, так и на открытом воздухе. Мы поставляем мониторы HVPD Kronos® с различными вариантами сервисного контракта мониторинга состояния и датчиками.

Особенности и преимущества

  • Поддерживает схемы СВМ (обслуживание оборудования по состоянию), которые позволяют уменьшить количество незапланированных простоев, а также снизить время простоя и расходы на техническое обслуживание.
  • Оповещение через SMS-сообщения или сообщения электронной почты о помеченной активности частичного разряда и консультации по своевременным мерам исправления положения.
  • Благодаря использованию уникального интеллектуального мультиплексора 24-канальный монитор HVPD Kronos® синхронно захватывает сигналы до шести (6) каналов.
  • Благодаря 24 входам подключения датчиков один постоянный монитор HVPD Kronos® охватывает до четырех высоковольтных электродвигателей.
  • Все мониторы HVPD Kronos® подключаются к сети и обмениваются информацией с центральным сервером мониторинга (PDMS) для осуществления координации и организации данных.
  • За счет синхронного захвата данных по нескольким каналам достигается улучшенная идентификация частичного разряда OLPD и отделение шумов.
  • Возможность удаленного доступа с использованием широкого перечня коммуникационных стандартов, включая Modbus и DNP3.

Сервер мониторинга частичного разряда (PDMS)

Для координации и организации данных, контроля и управления, а также для выгрузки в защищенную базу данных измерения HVPD OLPD Measurement Database©, система мониторинга HVPD Kronos® обменивается информацией с расположенным в центре управления сервером мониторинга частичного разряда (PDMS).

Благодаря самым современным алгоритмам статистического анализа формы сигнала HVPD Kronos® система позволяет точно идентифицировать и определять местонахождение неисправностей изоляции. Сервер PDMS выступает в качестве накопителя данных сетевых узлов, обеспечивая единую точку доступа для всех данных частичного разряда.



Особенности и преимущества

  • Просмотр данных для конкретного узла в режиме реального времени.
  • Просмотр событий и динамических данных для отдельных каналов.
  • Отображение данных событий в форматах 2D/3D.
  • Регенерация линий тренда и ретроспективная переквалификация частичного разряда (в течение всего периода настройки).
  • Адаптивная настройка интеллектуального мультиплексора для выполнения измерения с использованием приоритета и/или метода совпадения с использованием фиксированного массива датчиков. Эта жизненно важная функция является следующим поколением технологии подавления шумов и поиска места неисправности.

Контракт на базу данных измерений HVPD OLPD Measurements Database© и сервисное обслуживание

Диагностические данные из сервера PDMS объединяются в базу данных измерений HVPD OLPD Measurements Database© для регистрации, сравнения и определения тенденций, что позволяет находить цепи с наихудшими характеристиками. База содержит данные для всех типов высоковольтного оборудования, полученные за более чем 20-летний период времени.

Наше предложение уникально на рынке, мы предлагаем контракт на оказание услуг мониторинга состояния, а также технологию мониторинга и базу данных для поддержки обслуживания оборудования по состоянию.



Особенности и преимущества

  • Предлагаемый HVPD контракт на оказание услуг мониторинга состояния включает в себя подписку на базу данных измерений HVPD OLPD Measurements Database©, обновления программного обеспечения, расширенную гарантию, инженерную поддержку, анализ данных, составление отчетов и помощь в управлении оборудованием.
  • Пользовательский интерфейс базируется на однолинейной схеме. На этом удобном для пользователя интерфейсе отображаются данные, позволяющие изучать различные уровни – от сводной информации по нескольким площадкам до отдельного оборудования.
  • Критическая оценка и визуализация данных дает четкое представление о состоянии и надежности сети, указывая в то же время на любые наименее эффективные цепи.
  • Компания HVPD выступает в качестве внешнего центра поддержки принятия решений (Decision Support Centre), помогающего своим клиентам принимать эффективные решения по управлению оборудованием.
  • Как правило, продолжительность сервисного контракта составляет три года или пять лет.
  • Используемый службой мониторинга метод позволяет избежать ложных тревог, так как любые существенные тенденции сначала помечаются, а затем исследуются инженерами нашей специализированной службы мониторинга OLPD.

Технические характеристики  HVPD Kronos®

Система сбора и обработки данных частичного разряда
Аналоговая полоса пропускания 50 МГц
Частота дискретизации 100 миллионов выборок в секунду (MS/s)
Память выборок (один канал) 52 MPt
Минимальное время нарастания импульса 10 нс
Диапазон частот 100 кГц - 50 МГц
Входные каналы 24 (шесть синхронных)
Тип входного разъема BNC
Входной импеданс 50 Ом
Подходящие датчики частичного разряда HVCC, HFCT, TEV, AAP, SMART TB3™ Tri-Band, Bushing Tap Sensor
Метод захвата данных Синхронное получение на любые 2/4/6 каналов (в зависимости от модели) с точностью до 10 нс на всех каналах с использованием интеллектуального мультиплексора
Количество захватываемых за один цикл событий 500
Продолжительность каждого захвата данных 20 мс (один цикл питания 50 Гц)
Максимальное количество сохраняемых записей Данные за два года. Записи автоматически загружаются на сервер PDMS
Время сбора и обработки данных (один канал) ~ 10 с
Время сбора и обработки данных (все каналы) ~ 60 с
Запуск Автоматический, внешний или от источника питания переменного тока
Технические характеристики акустического модуля Linearplex™
Входы акустической шины Linearplex™ 2
Количество датчиков Linearplex™ на шину 16
Максимальное количество акустических датчиков на головное устройство/узел HVPD Kronos® 32
Частотный диапазон обнаружения 40 кГц
Тип входного разъема RJ45
Подходящие датчики частичного разряда Датчики HVPD Linearplex AA
Метод захвата данных Мультиплексирование
Период получения данных Удержание пикового уровня более 5 секунд
Интервал захвата и обработки данных (32 канала) 25 минут
Другие входные каналы
Тип датчика Температура и влажность
Механические характеристики
Габариты (без рамы; ширина, высота, глубина) 460 x 300 x 200 мм
Масса Главное устройство: 11 кг
Условия окружающей среды
Диапазон рабочих температур (корпус для установки в помещении) -20°C - +45°C
Диапазон рабочих температур (корпус для установки на улице) -40°C - +55°C
Корпус для установки в помещении IP55
Корпус для установки на улице IP65
Тип установки Закрепление на стене, распределенные устройства, установка в 19-дюймовую стойку, с распределенными узловыми устройствами
Программное обеспечение Поставляется с сервером PDMS
Обработка сигнала/шумопонижение Импульсы разделяются автоматически основанной на базе знаний программой анализа формы импульса на следующие четыре категории: частичные разряды в кабеле, частичные разряды в удаленной установке/машине, частичный разряд локальный/в распределительном устройстве, передаваемый по воздуху акустический частичный разряд, шумы
Захваченные/показанные данные Пиковый уровень частичного разряда, накопительная активность частичного разряда и счетчик частичных разрядов, PRPD 2D и 3D, графики, диаграмма, таблицы и вид тренда
Пользовательский интерфейс однолинейной сетевой диаграммы (SLD)  Есть
Диагностика в режиме реального времени Есть
Удаленные опции/подключение Подключение к удаленному рабочему столу с пользовательским интерфейсом SLD, веб-интерфейсом HTML, выгрузка в базу данных по Ethernet LAN
Сравнение результатов с базой данных частичного разряда Есть
Варианты сервисного контракта Есть
