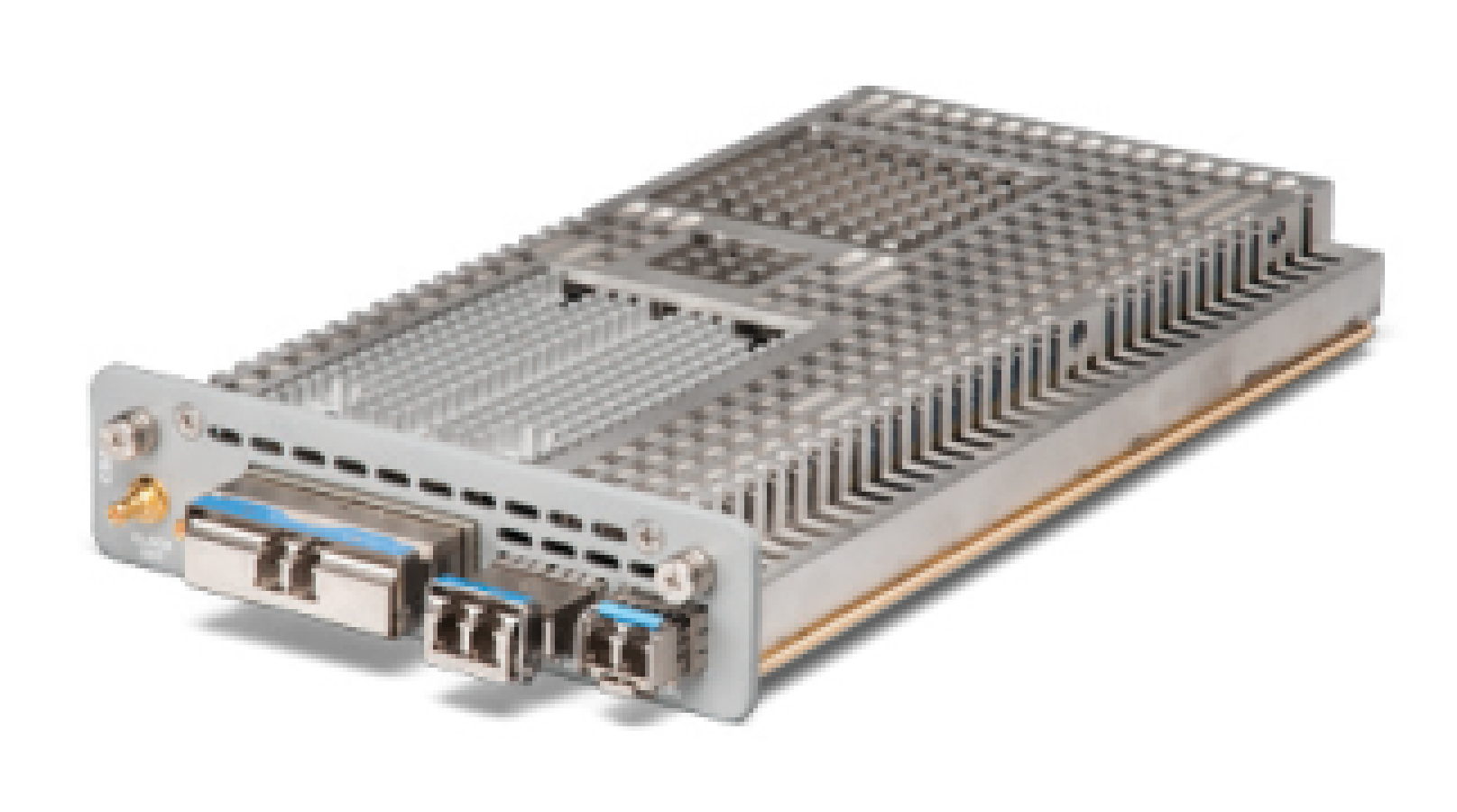

VIAVI CSAM транспортный модуль до 100G

Артикул: JD-CC100

Цена:

Средний срок поставки: 12-14 недель

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

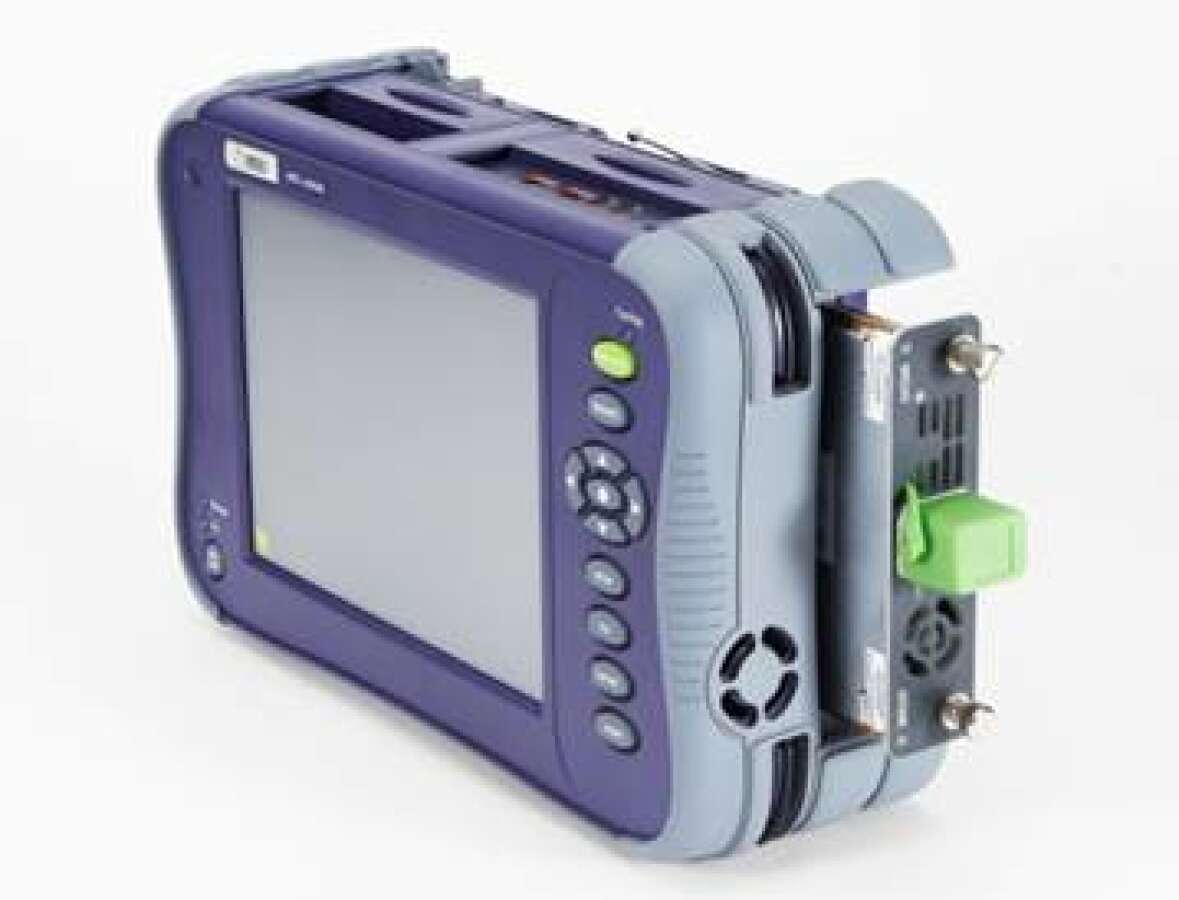

VIAVI CSAM - это модуль транспортного анализатора 100G, предназначенный для использования с платформами MTS-6000v2 и MTS-8000v2.

Поддерживаемые технологии

  • PDH/E1/3/4;
  • SDH STM-1/4/16/64/256;
  • Ethernet 10/100/1000 Mb, 1/10/40/100G;
  • OTN OTU1/2/2e/3/4;
  • FibreChannel.

Основные возможности VIAVI CSAM

  • Оптимизированный тест для устранения проблем с новой CFP2 и QSFP+ оптикой в полевых условиях;
  • Настройка и поддержка OTU3 и OTU4 на базе скрипта теста OTN. Сокращающего время измерений за счет проведения параллельных тестов: нагрузочный BERT, прозрачность GCC и тестирование групповой задержки по рекомендации G.709. Тест мультиплексирования ODU позволяет сегментировать проблемы связанные с OTN;
  • Простой ввод в эксплуатацию сетей 40G и 100G, устранение неисправностей в сетях 40G и 100G за счет автоматизации Ethernet тестов включая: RFC 2544, Y.1564 SAMComplete, 100 G Committed Burst Size (CBS) и проверка сквозной передачи трафика между двумя точками - J-Proof Ethernet;
  • Самое быстрое тестирование Ethernet сетей по рекомендациям RFC 2544 и Y.1564 SAMComplete™ Ethernet с проверкой SLA;
  • Настройка сетей 40/100 G с помощью теста Committed Burst Size (CBS) позволит контролировать менеджмент трафика и конфигурацию сетевых элементов, что особенно важно для сетей 10/100 GE;
  • Устранение труднодиагностируемых проблем по управлению трафиком с интегрированным тестом прозрачности J-Proof control-plane transparency;
  • Высокая гибкость тестирования от 100 G Core до любого узла агрегации с широким диапазоном мультиплексирования ODU и уникальным тестом прозрачности GCC.

Технические характеристики модуля VIAVI CSAM

Режимы работы Поддержка VLAN
Monitor VLAN метки 802.1q
Разрыв •     Приоритет
Полудуплекс •     VID
Полный дуплекс Режимы по RFC 2544
Заворот Симметричное тестирование
Тесты Пропускная способность
Ethernet Ассиметричное тестирование
Анализ трактов 1-10-100 GE Потери кадров
Анализ трактов 40 GE Задержка
Тестирование в соответствии с Y.1564 Back to back
OTN CBS
Анализ ODU2 и ODU2e Пакетный джиттер
Анализ ODU0 Дополнительный функционал
Тестирование, используя OTU3 bulk Возможность работы с лицензионным ПО StrataSync
Тестирование, используя OTU4 bulk Поддержка транспондеров СFP2(LR4) 100GE & OTU4
Анализ ODU1 Поддержка транспондеров  QSFP+(LR4) 40GE & OTU3
Тестирование 100GE инкапсулированного в OTU4 Поддержка транспондеров  СFP2(SR10) 100GE & OTU4
Тестирование 40GE инкапсулированного в OTU3 Поддержка оптических модулей на платформе
Тестирование STM-256 инкапсулированного в OTU3 Тестирования по стандарту  IEEE P802.3ba в 40/100 GE сетях
Тестирование OTU1 Мониторинг нескольких ошибок / аварийных сигналов каждой несущей длине волны
Генерация трафика Функционал удаленного управления
Тип фрейма Анализ MPLS
802.3 Тестирование полосы пропускания виртуального канала
DIX Поддержка протокола ARP(протокол определения адреса)
VPLS Поддержка протокола G.709 FEC
Размер фрейма Проверка ошибок и аварий OTN
64, 128, 256, 512, 1024, 1280, 1518, определяемый пользователем, jumbo Возможность анализа и мониторинга OTN заголовков
Random Тестирование IPv6

Опции и аксессуары к модулю VIAVI CSAM

Из-за различных версий программной и аппаратной составляющих ОБЯЗАТЕЛЬНО уточните возможность совместимости данного модуля с вашей платформой MTS!

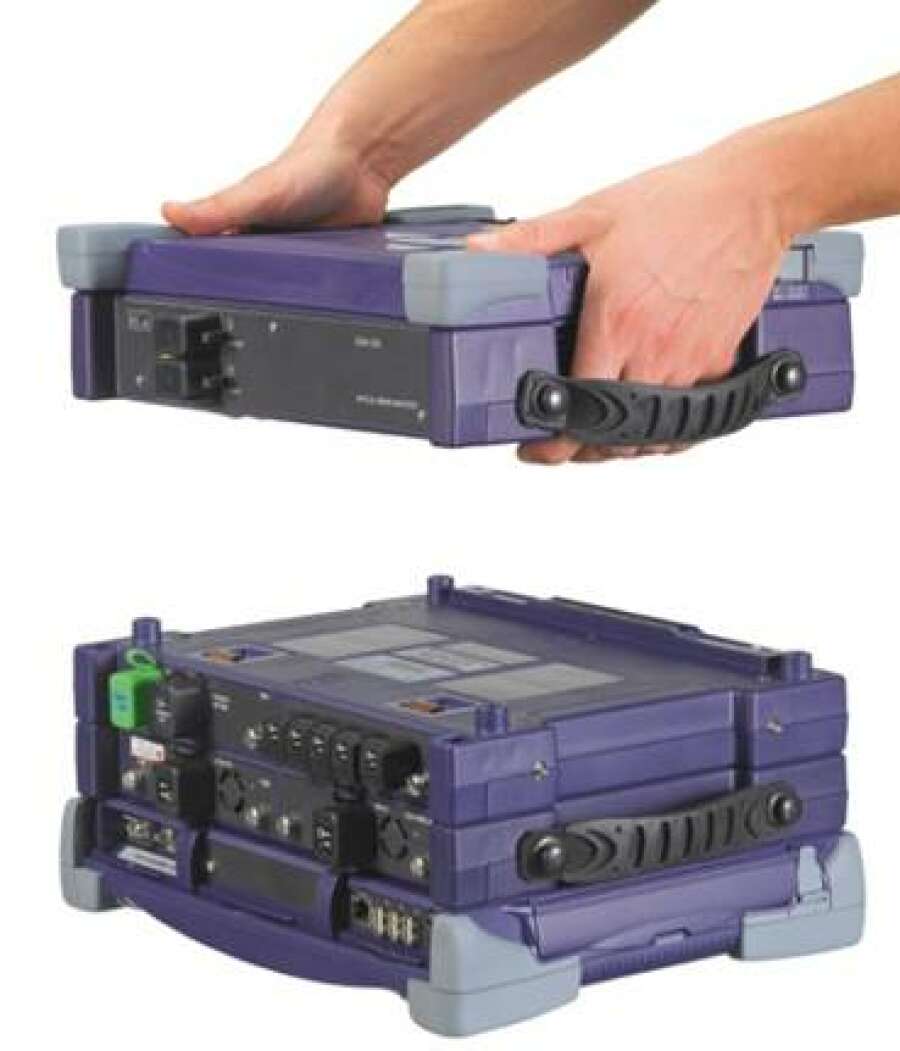

 К платформе MTS-6000v2 необходимо приобрести данные 2 опции  К платформе MTS-8000v2 необходимо приобрести данную опцию
JD-E6300 (шасси для установки модулей) JD-C8300 (шасси для установки модулей)
JD-E60V2HDISK (жесткий диск)

Опции тестирования Ethernet

Опции тестирования FibreChannel

JD-CC10M1GE (опция тестирования 10М-1G Ethernet) JD-CC1G2G4GFC (опция тестирования 1-2-4G FC)
JD-CC10GEWAN (опция тестирования 10GWAN Ethernet) JD-CC8GFC (опция тестирования 8G FC)
JD-CC10GELAN (опция тестирования 10GLAN Ethernet) JD-CC10GFC (опция тестирования 10G FC)
JD-CC40GE (опция тестирования 40G Ethernet) JD-CC16GFC (опция тестирования 16G FC)
JD-CC100GE (опция тестирования 100G Ethernet)

Дополнительные опции тестирования

JD-CCRSFEC (опция тестирования RS-FEC Ethernet) JD-CCJPROOF (опция тестирования прозрачности управляющего трафика L2)

Опции тестирования OTN

JD-CC100GCAPTURE (опция захвата на скорости 100G)
JD-CCOTU1 (опция тестирования OTU1) JD-CCMPLS (опция тестирования MPLS)
JD-CCOTU2 (опция тестирования OTU2) JD-CC10GCAPTURE (опция захвата на скорости 10G)
JD-CCOTU2E (опция тестирования OTU2e)  JD-CC10GOWD (опция тестирования односторонней задержки)
JD-CCOTU3 (опция тестирования OTU3) JD-CCLSLAYER4 (опция тестирования L4)
JD-CCOTU4 (опция тестирования OTU4) JD-CC10GLAYER4 (опция тестирования 10G L4 )
JD-CC40GSONSDHINOTU3 (опция тестирования 40G SDH инкапсулированного в OTU3) JD-CCIPV6 (опция поддержки IPv6 адресации)
JD-CC40GEINOTU3 (опция тестирования 40G Ethernet инкапсулированного в OTU3)

Опции тестирования SDH/PDH

JD-CC100GEINOTU4 (опция тестирования 100G Ethernet инкапсулированного в OTU4) JD-CCLSSONSDH (опция тестирования STM-1-4 )
JD-CCODU1  (опция тестирования ODU1) JD-CC10GSONSDH (опция тестирования STM-64 )
JD-CCODU2 (опция тестирования ODU2) JD-CC40GSONSDH (опция тестирования STM-256 )
JD-CCODU3 (опция тестирования ODU3)
JD-CCODU0 (опция тестирования ODU0)
CCODUFLEX (опция тестирования ODUFLEX)
