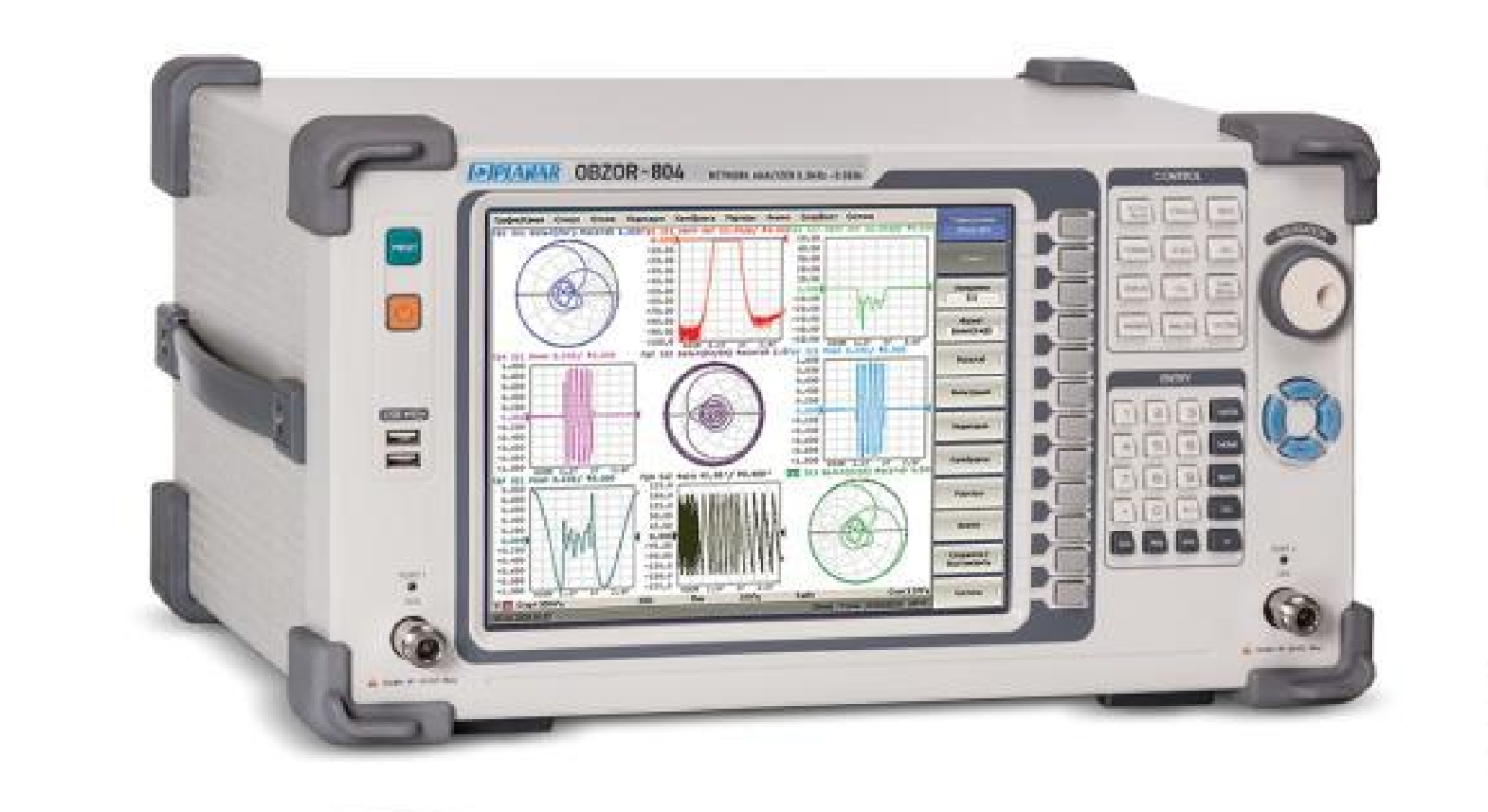

ПЛАНАР ОБЗОР-804 - измеритель ИККПО (векторный анализатор цепей)

Артикул: PLN-OBZOR-804

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Измеритель комплексных коэффициентов передачи и отражения (ИККПО) применяется для проверки, настройки и разработки различных радиотехнических устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.

Векторный анализатор цепей ПЛАНАР ОБЗОР-804 используется для измерения комплексного коэффициента передачи и отражения (S–параметров) СВЧ-устройств в диапазоне частот от 0,3 до 8000 МГц и обладает динамическим диапазоном измерения модуля коэффициентов передачи более 145 дБ.

Наличие переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборе используется регулировка выходной мощности глубиной не менее 70 дБ. Возможность удаленного управления прибором позволяет использовать его в составе измерительных комплексов.



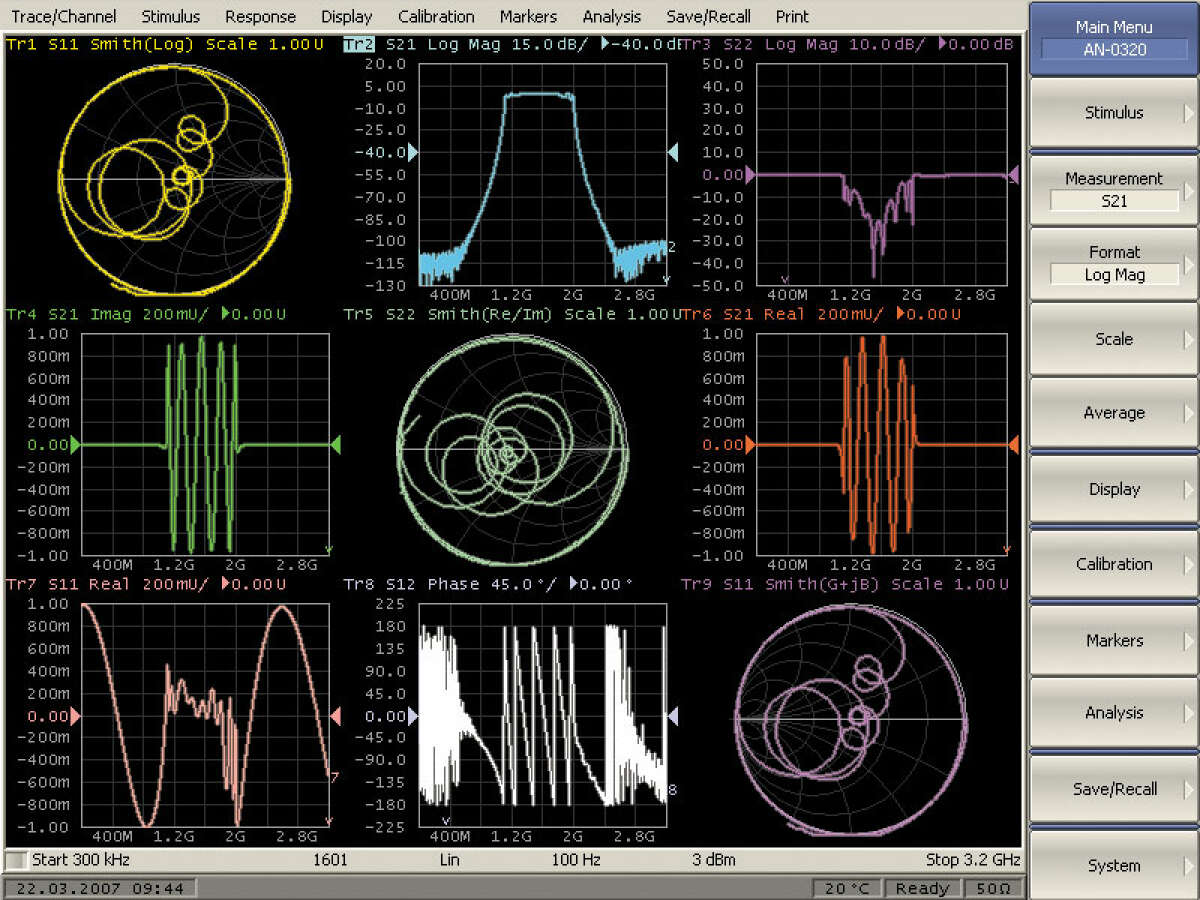

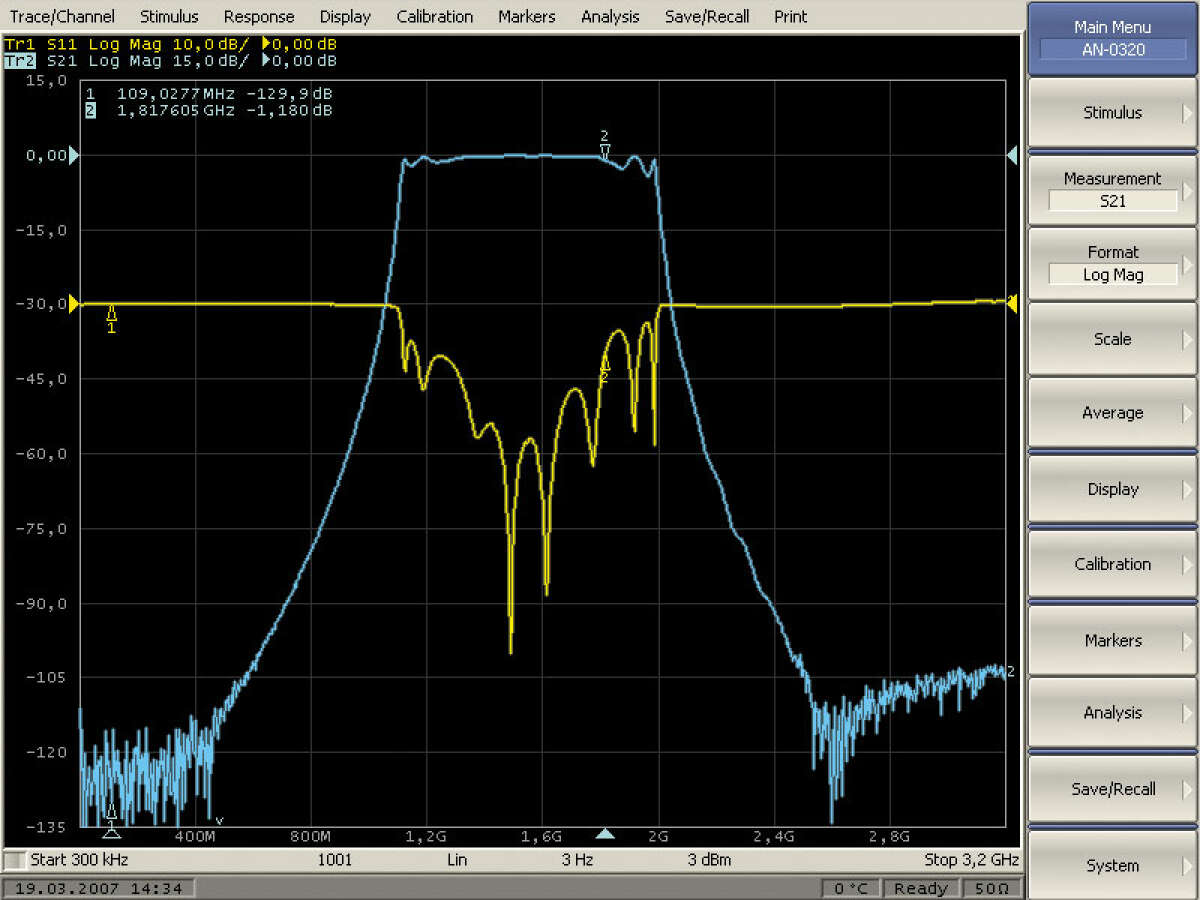

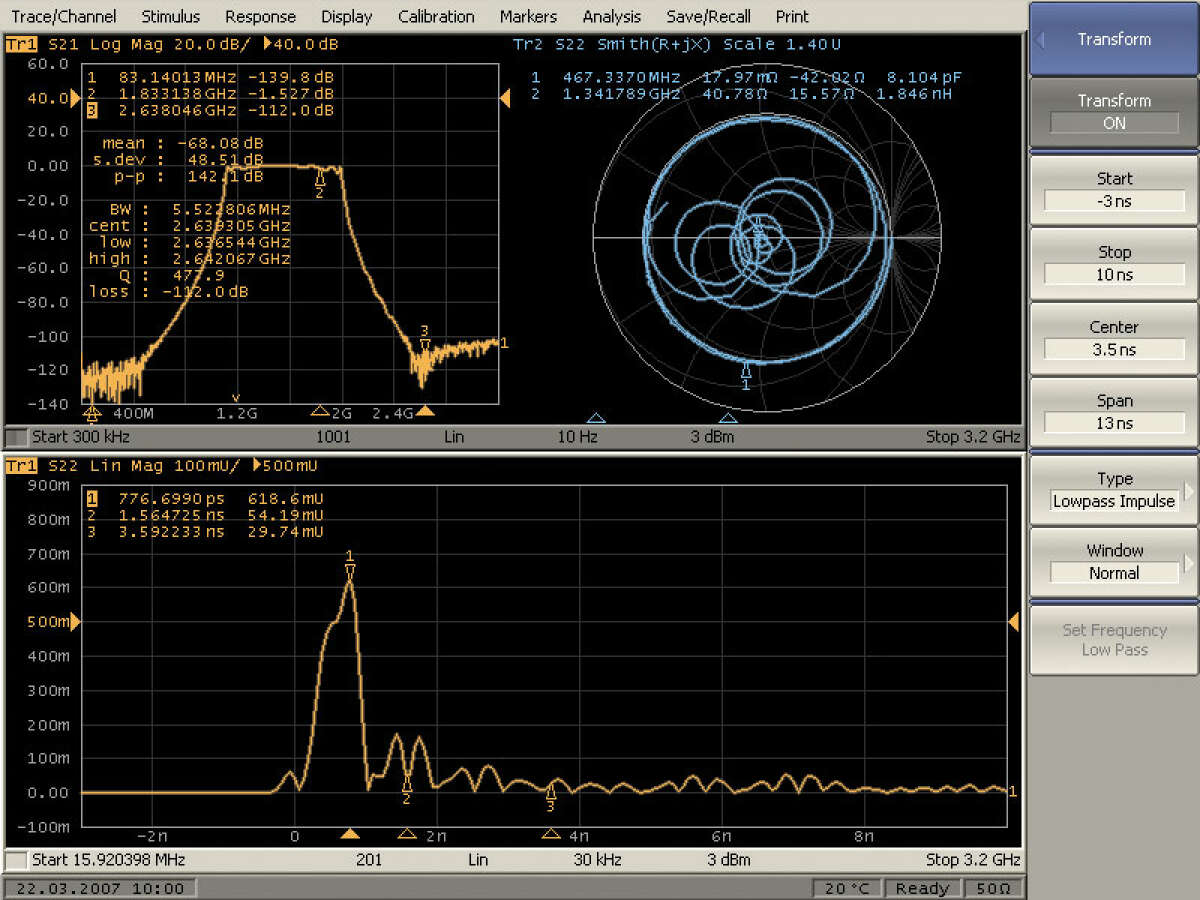

Особенности ПЛАНАР ОБЗОР-804

  • Диапазон частот от 0,3 до 8000 МГц
  • Измеряемые параметры: S11, S21, S12, S22
  • Динамический диапазон измерения модуля коэффициента передачи более 145 дБ
  • Минимальное время измерения на одной частоте 100 мкс
  • Диапазон регулирования выходной мощности от -60 дБм до +10 дБм
  • Поставляется со встроенным компьютером
  • Обладает сенсорным экраном и клавиатурой на передней панели
  • Имеет два измерительных порта



Комплект поставки

  • Измерительный блок IВ804.1 – 1 шт.
  • Сетевой кабель – 1 шт.
  • Программное обеспечение на компакт-диске – 1 шт.
  • Формуляр – 1 шт.
  • Руководство по эксплуатации – 1 шт.

Технические характеристики ПЛАНАР ОБЗОР-804

Наименование характеристики

Значение характеристики

Диапазон частот
от 0,3 до 8000 МГц
Пределы допускаемой относительной погрешности установки частоты источника выходного сигнала
±5х10-6
Уровень гармонических составляющих выходного сигнала мощностью 0 дБ/мВт 1)
минус 25 дБс 2)
Уровень негармонических составляющих в выходном сигнале мощностью 0 дБ/мВт
минус 30 дБс
Уровень выходного сигнала,  в диапазоне частот
  • от 0,3 до 6000 МГц
  • от 6000 до 8000 МГц

  • от минус 60 до плюс 10 дБ/мВт
  • от минус 60 до плюс 5 дБ/мВт
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности
±1,5 дБ
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи при значении модуля коэффициента отражения исследуемого устройства не более –32 дБ и значениях модуля коэффициента передачи 3)
  • от плюс 5 до плюс 15 дБ
  • от минус 50 до плюс 5 дБ
  • от минус 70 до минус 50 дБ
  • от минус 90 до минус 70 дБ



  • 0,2 дБ
  • 0,1 дБ
  • 0,2 дБ
  • 1,0 дБ
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи при значении модуля коэффициента отражения исследуемого устройства не более –32 дБ и значениях модуля коэффициента передачи 3)
  • от плюс 5 до плюс 15 дБ
  • от минус 50 до плюс 5 дБ
  • от минус 70 до минус 50 дБ
  • от минус 90 до минус 70 дБ



  • 2°
  • 1°
  • 2°
  • 6°
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения при его значениях 3)
  • от минус 15 до 0 дБ
  • от минус 25 до минус 15 дБ
  • от минус 25 до минус 15 дБ

  • 0,4 дБ
  • 1,0 дБ
  • 3,0 дБ
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения при его значениях
  • от минус 15 до 0 дБ
  • от минус 25 до минус 15 дБ
  • от минус 25 до минус 15 дБ

  • 3°
  • 6°
  • 20°
Уровень собственного шума при полосе измерительного фильтра 10 Гц
минус 125 дБ/мВт
СКО трассы приемника сигнала при полосе фильтра 3 кГц
0,001 дБ
Направленность некорректированная, не менее
18 дБ
Модуль коэффициента отражения порта в режиме источника сигнала некорректированный
минус 18 дБ
Модуль коэффициента отражения порта в режиме приёмника сигнала некорректированный, не более
минус 18 дБ
Напряжение питания переменного тока
220 ± 22 В
Потребляемая мощность от сети переменного тока
110 Вт
Габаритные размеры (длина х ширина х высота)
320х439х280 мм
Масса
11 кг
Рабочие условия применения:
  •  температура окружающего воздуха
  •  относительная влажность воздуха при 25° С
  •  атмосферное давление

  • от 5° С до 40° С
  • 90 %
  • от 84 до 106,7 кПа



Примечания:

1) дБ/мВт обозначает дБ относительно 1 мВт
2) дБс обозначает дБ относительно уровня основной гармоники выходного сигнала
3) характеристики измерителя при измерениях в коаксиальном тракте с соединителями тип N, тип III и тип 3,5 мм с применением необходимых опций обеспечиваются в диапазоне температур 23 ± 5°С и изменения температуры не более ± 1°С от момента полной двухпортовой калибровки при выходной мощности минус 5 дБ/мВт
