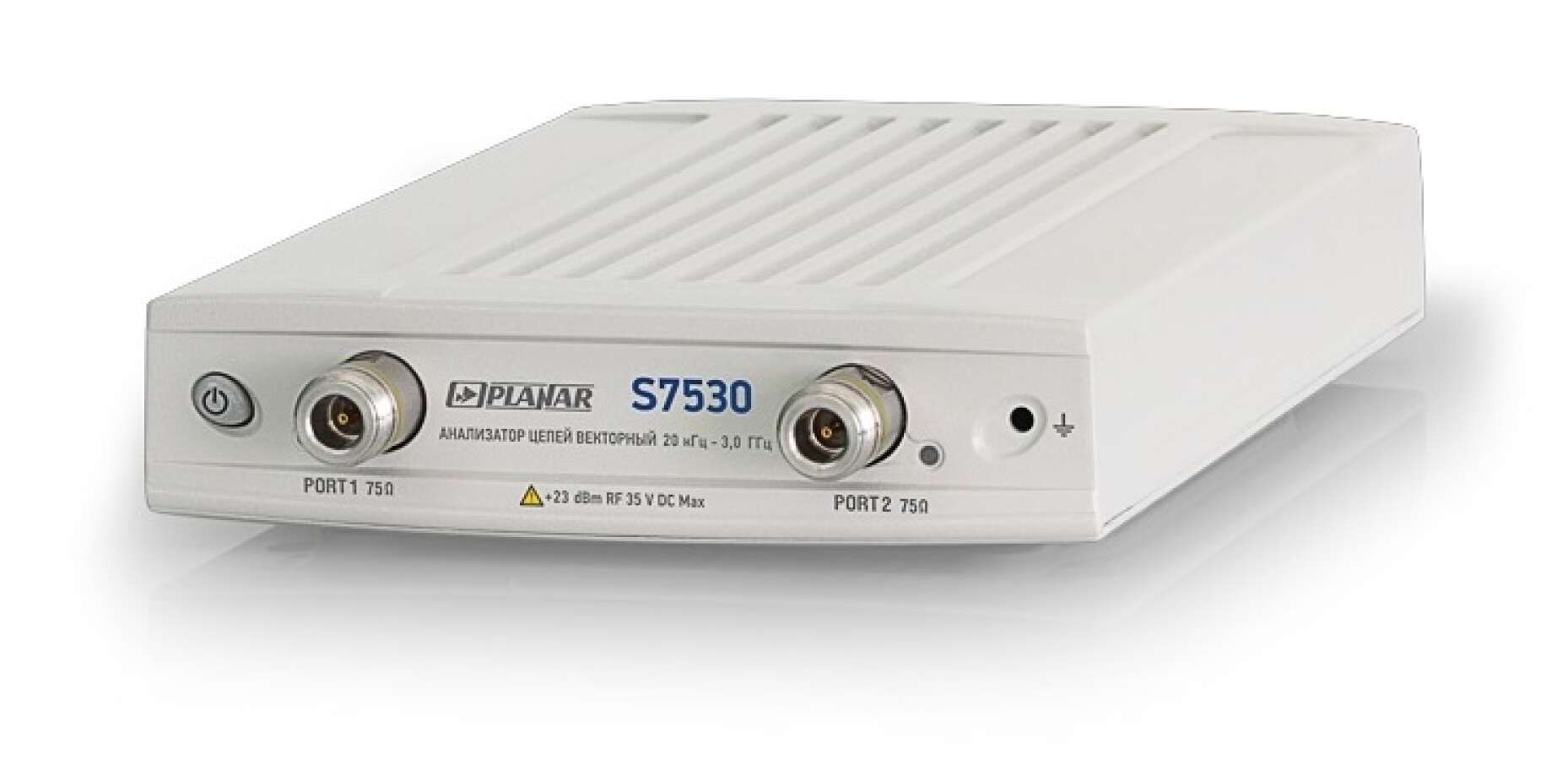

ПЛАНАР S7530 - измеритель ИККПО (векторный анализатор цепей)

Артикул: PLN-S7530

Цена:

Средний срок поставки: 4-5 недель

Запросить аналоги Вопрос менеджеру

Гарантия: 12 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Описание
Технические характеристики

Измеритель комплексных коэффициентов передачи и отражения (ИККПО) ПЛАНАР S7530 используется для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений, для этого в приборе используется регулировка выходной мощности глубиной 55 дБ.

Возможность удаленного управления прибором позволяет использовать его в составе измерительных комплексов.

Область применения: проверка, настройка и разработка различных радиотехнических устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов. Для работы в автоматизированных измерительных стендах анализаторы цепей векторные поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.

Особенности ПЛАНАР S7530

Двухпортовый двунаправленный прибор
Диапазон рабочих частот: от 0,02 до 3000 МГц
Измеряемые параметры: S₁₁, S₂₁, S₁₂, S₂₂
Динамический диапазон измерения модуля коэффициента передачи: более 120 дБ
Минимальное время измерения на одной частоте: 200 мкс
Диапазон регулирования выходной мощности: от -50 до +5 дБм
Работает под управлением внешнего компьютера (в комплект поставки не входит)
Питание прибора осуществляется от внешнего источника питания
Поставляется с соединителями портов тип N (75 Ом) по ГОСТ РВ 51914-2002
Прибор поставляется с ПО, предназначенным для работы ОС Windows

Комплект поставки

Измерительный блок IВ7530.1 – 1 шт.
Блок питания – 1 шт.
Кабель USB – 1 шт.
Программное обеспечение и руководство по эксплуатации на флеш-диске – 1 шт.
Формуляр – 1 шт.

Технические характеристики ПЛАНАР S5048

Наименование характеристики	Значение характеристики
Диапазон частот	от 0,02 до 3000 МГц
Пределы допускаемой относительной погрешности установки частоты источника выходного сигнала	± 5х10^-6
Минимальный шаг установки частоты	10 Гц
Количество точек измерения за сканирование	от 2 до 200001
Уровень выходного сигнала	от минус 50 до плюс 5 дБм
Пределы допускаемой относительной погрешности установки уровня выходной мощности	±1,0 дБ
Минимальный шаг изменения выходной мощности	0,05 дБ
Максимально допустимый уровень входной мощности на измерительном порту	23 дБм
Максимально допустимое входное напряжение постоянного тока на измерительном порту	35 В
Динамический диапазон при полосе пропускания фильтра промежуточной частоты 10 Гц от 20 кГц до 300 кГц от 300 кГц до максимальной рабочей частоты	75 дБ 120 дБ
Минимальное время измерения на одной частоте	200 мкс
Время переключения порта источника на порт приемника	10 мс
Количество измерительных портов	2
Параметры измерительных портов: тип соединителя по ГОСТ РВ 51914-2002 волновое сопротивление направленность нескорректированная согласование источника нескорректированное согласование нагрузки нескорректированное	N, 75 Ω, розетка 75 Ом от 20 кГц до 300 кГц: 12 дБ; свыше 300 кГц: 15 дБ 15 дБ от 20 кГц до 300 кГц: 15 дБ; свыше 300 кГц: 22 дБ
Вход внешнего опорного генератора: соединитель частота внешнего опорного генератора уровень мощности входного сигнала тип входного разъёма уровень мощности выходного сигнала на нагрузке 50 Ом	10 MHz Ref In/Out 10 МГц от минус 1 до плюс 5 дБм BNC, розетка от 1 до 5 дБм
Требования к компьютеру	операционная система Windows 7 и выше
Подключение к компьютеру для управления: тип соединителя интерфейс	USB B USB 2.0
Время установления рабочего режима	40 мин
Время непрерывной работы	не менее 16 ч
Напряжение питания постоянного тока	от 9 до 15 В
Потребляемая мощность постоянного тока	10 Вт
Габаритные размеры (длина х ширина х высота)	267х160х44 мм
Масса	1,3 кг
Рабочие условия применения: температура окружающего воздуха относительная влажность воздуха при 25° С атмосферное давление	от 5 до 40 °С 90 % от 70 до 106,7 кПа
