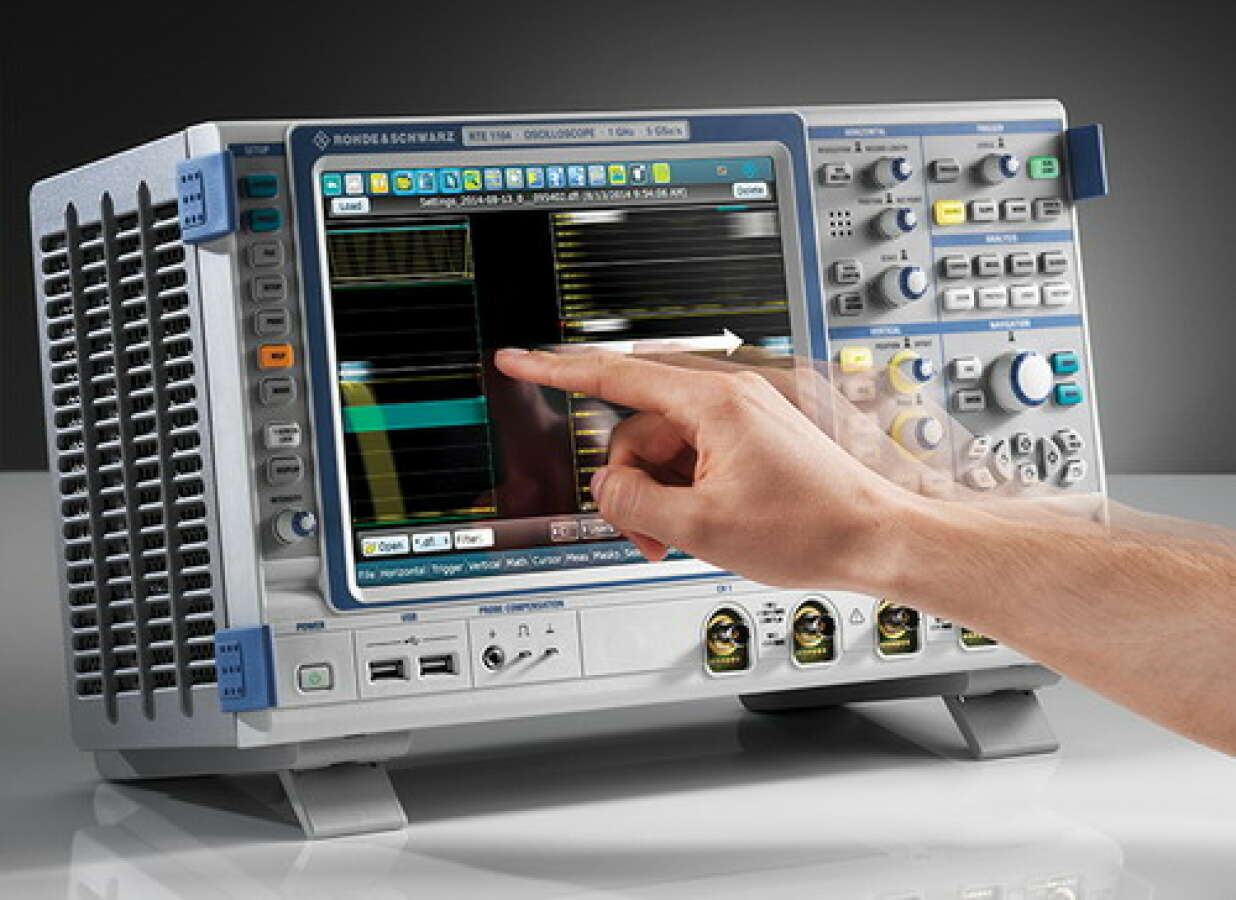

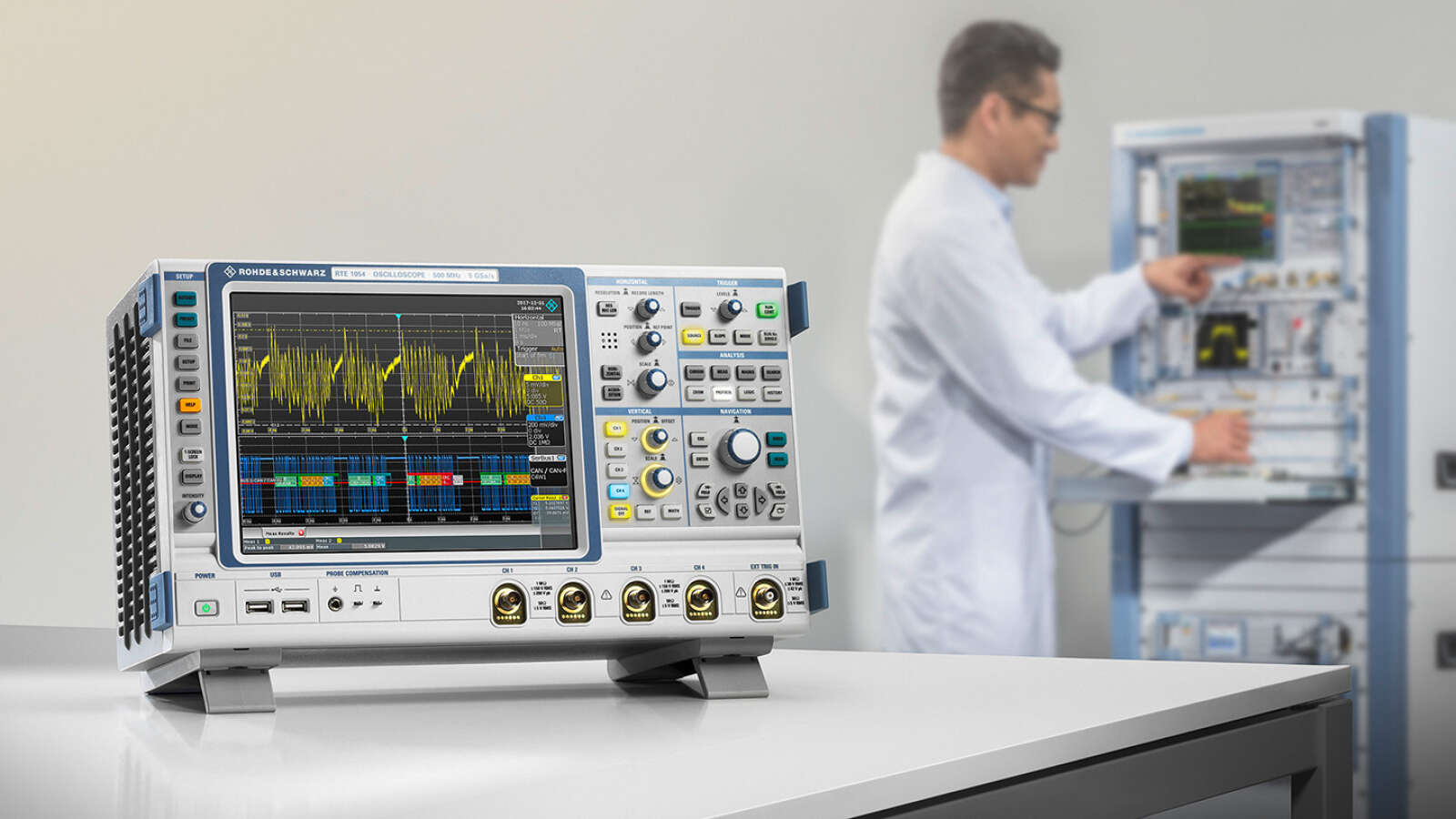

Rohde&Schwarz RTE1104 - цифровой осциллограф, 1 ГГц, 5 млрд отсчетов/сек, 10/40 млн отсчетов, 4 канала

Артикул: RS-RTE1104

Цена:

Средний срок поставки: 10-12 недель

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Высокая надежность измерений, широкий выбор инструментов, быстрое получение результатов и удовольствие от использования — все это в полной мере относится к осциллографу RTE. Он обеспечивает оперативные решения повседневных задач контроля и измерения: от разработки встроенных приложений до анализа устройств силовой электроники и общей отладки.



Комплект поставки Rohde&Schwarz RTE1104:

  • Прибор;
  • Пассивный пробник RTE-ZP10 500 МГц на каждый канал;
  • Сумка для акссесуаров;
  • Инструкция для быстрой настройки;
  • CD- диск с инструкцией
  • Кабель питания.

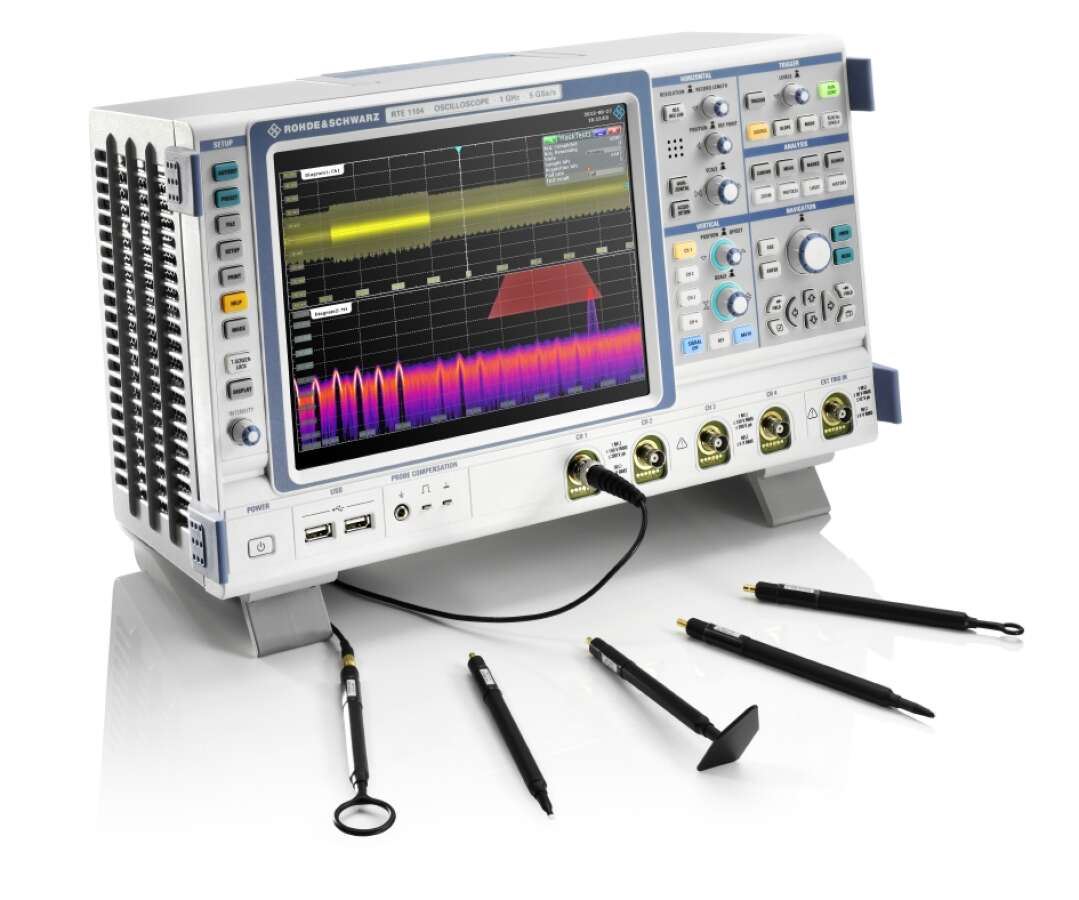

 Пробники для RTE1104

Пробники

Ширина  полосы
пропускания

Коэффициент
 деления

Входное
сопротивление

Входная емкость

Динамический диапазон

Дополнительно

Пассивные  пробники

RT-ZP10

500 МГц

10:1

10 МОм

9,5 пФ

400 В (ср. кв.зн.)

Длина кабеля ~1,3 м

Пассивные пробники высокого напряжения

RT-ZH10

400 МГц

100:1

50 МОм

7.5 пФ

1 кВ (ср. кв.зн.)

Длина кабеля ~2м

RT-ZH11

1000:1

4 кВ (пик.)

Активные  несимметричные  пробники

RT-ZS10Е

1.0 ГГц

10:1

1 МОм

0.8 пФ

±8 В

Длина кабеля ~1,1 м

RT-ZS10

Встроенный вольтметр и микропереключатель для управления прибором.
Длина кабеля ~ 1,1 м

RT-ZS20

1.5 ГГц

RT-ZS30

3.0 ГГц

Активные  дифференциальные  пробники

RT-ZD10

1 ГГц

10:1

1 МОм

0.6 пФ

±5 В

Встроенный вольтметр и микропереключатель для управления прибором

RT-ZD20

1.5 ГГц

RT-ZD30

3.0 ГГц

Активный дифференциальный пробник высокого напряжения

RT-ZD01

100 МГц

100:1

8 МОм

3,5 пФ

+/- 140 В

Длина кабеля ~ 90 см

Длина измерительных проводников ~ 30 см

1000:1

+/- 1400 В

 Токовые пробники

Пробники

Ширина  полосы
пропускания

Максимальная сила тока
скз пик)

Время
нарастания

Погрешность
преобразования

Максимальное напряжение

Дополнительно

RT-ZC10

10 МГц

150 АСКЗ / ±300 А

35 нс

±1 % до 150 A (скз)

600 В (CAT II)

300 В (CAT III)

Требуется внешний источник питания, например RT-ZA13

RT-ZC20

100 МГц

30 АСКЗ / ±50 А

3,5 нс

±1 % до 30 A (скз)

300 В (CAT I)

RT-ZC20B

Питание через R&S интерфейс пробника

RT-ZA13 Источник питания для токовых пробников: 4 канала, вых. напряжение ±12 В, макс. вых. ток (суммарно для всех каналов) 2.5 А

 Технические характеристики Rohde&Schwarz RTE1104

Параметры Значение
Система вертикального отклонения
Количество каналов 4
Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ом 1 ГГц
Время нарастания переходной характеристики (расчетное) < 350 пс
Входной импеданс 50 Ом +/- 1.5 % 1 MОм +/- 1 % ,
17 пФ +/- 1 пФ (расчетное)
Чувствительность на 50 Ом: от 500 мкВ/дел до 1 В/дел
на 1 МОм: от 500 мкВ/дел до 10 В/дел
Разрешение АЦП (ENOB) При син. сигнале с макс. амплитудой и частотой  –3  dB относительно полосы пропускания: > 7 бит (расчетное)
Максимальное входное напряжение На 50 Ом: 5 В (СКЗ), макс. 30 В (пик)
На 1 М Ом: 150 В (СКЗ), макс. 200 В (пик)
Система горизонтального отклонения
Диапазон временной развертки От 50 пс/дел до 50 с/дел
Погрешность временной развертки 10-6
Задержка между каналами < 200 пс
Система сбора данных
Частота дискретизации (в режиме реального времени) Макс. 5 Гвыб/с на каждом канале
Скорость сбора данных (в режиме реального времени) > 1 млн осциллограмм/с
Глубина памяти (все каналы/на одном канале)
Стандартно 10/40 млн
С опцией RTE-B101 20/80 млн
С опцией RTE-B102 50/200 млн
Режимы сбора данных Комбинирование режимов с повышением разрешения (интерполяция и эквивалентная временная дискретизация) и децимацией/прореживанием (отсчетный, пиковое детектирование, высокое разрешение и среднеквадратичный)
Режимы отображения Выключены, огибающая, усреднение
Система   синхронизации
Режимы синхронизации По импульсу, по глитчу, по длительности, рант, по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, ТВ/видео.

Опционально: I2C / SPI, UART / RS-232/422/485, LIN/CAN, CAN-FD, FlexRay, I2S, MIL-STD-1553, ARINC 429, Manchester, NRZ, MDIO, USB 1.0/1.1/2.0/HSIC
Чувствительность (задание гистерезиса системы запуска) Устанавливается автоматически или вручную от 0В дел до 5 дел * вх. чувствительность
Операции с осциллограммами
Алгебраические категории Математические, логические операции, сравнение, частотная область, цифровые фильтры
Операции, оптимизированные на аппаратном уровне +, -, *, 1/x, |x|, производная, log10, ln, log2, масштабирование, FIR, FFT
Функции анализа и измерений
Функции анализа с аппаратным ускорением Спектр, гистограмма, испытания на соответствие маске, курсор
Функции измерения с аппаратным ускорением Амплитудные измерения, временные измерения
Общие характеристики

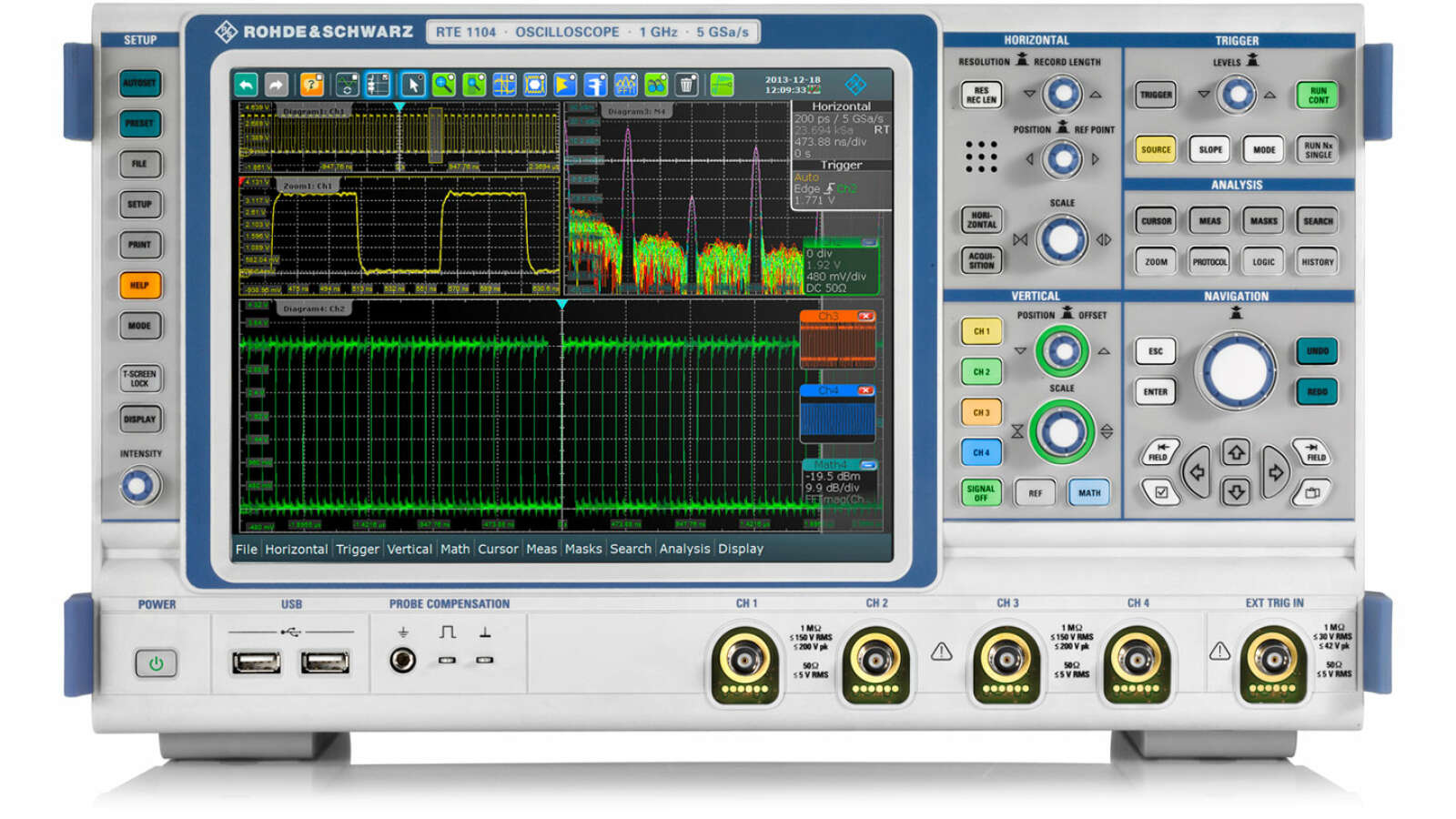

Дисплей Диагональ 10,4’’ LC TFT цветной сенсорный экран, разрешение 1024х768

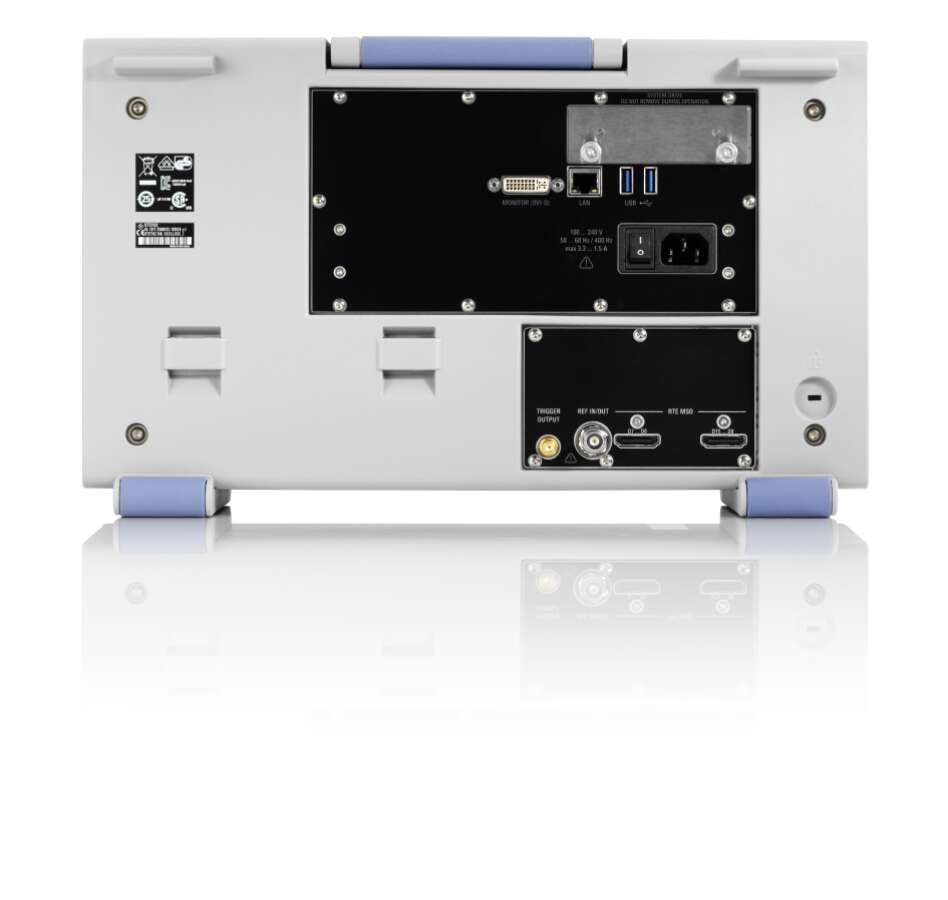

Интерфейсы USB (2 порта тип- A, версия 2.0), USB (2 порта тип-A, версия 3.0), LAN, DVI-D для внешнего монитора,
GPIB (опционально)
Габаритные размеры (Ш × В × Г) 427 × 249 × 204 мм
Масса (номинально, без опций) 8,6 кг

Область применения Rohde&Schwarz RTE1104:

 1. Встроенные функции и возможности отладки:

  • Высокая скорость сбора данных для быстрого определения редких сбоев сигнала;
  • Инновационная система запуска для высокой точности и гибкости запуска;
  • Режим высокой четкости: 16-битное разрешение по вертикали;
  • Функции измерения и анализа с аппаратным ускорением (например, гистограммы, тестирование по маске);
  • Функция QuickMeas: получение ключевых результатов измерения нажатием одной кнопки;
  • Функция архива: возврат к предыдущим результатам измерения;
  • Тестирование по маске: настройка в считанные секунды;
  • Мощный и удобный анализ спектра с помощью БПФ: идеально подходит для измерений с частотно-временной зависимостью и выявления ЭМП;
  • Запуск и декодирование последовательных протоколов, например, I2 C, SPI и CAN;
  • Опция анализа смешанных сигналов;
  • ПО для анализа параметров электропитания с расширенными функциями измерения мощности для импульсных источников питания и преобразователей постоянного тока;
  • Интуитивно понятный интерфейс пользователя существенно повышает эффективность работы;
  • Активные пробники с инновационными функциями, такими как микрокнопка и вольтметр R&S®ProbeMeter;
  • Небольшой вес; минимальный акустический шум; компактный лабораторный прибор Контроль сигналов;
  • Высокая точность воспроизведения сигнала обеспечивает расширение диапазона измерений;
  • Цифровой запуск с наименьшим джиттером запуска в реальном масштабе времени;
  • Полная полоса пропускания даже при диапазоне амплитуд 1 мВ/дел. (достоверное представление слабых сигналов);
  • Режим высокой четкости: 16-битное разрешение по вертикали;
  • Хорошая межканальная развязка предотвращает возникновение перекрестных помех;
  • Активные пробники с превосходными характеристиками;
  1. Испытание продукции:
  • Исчерпывающий набор автоматизированных измерительных функций;
  • Интерфейс дистанционного управления, поддерживающий полный набор функций прибора;
  • Тестирование по маске: настройка в считанные секунды;
  • Возможность установки в стандартную 19" стойку

3. Сервис, техническое обслуживание и образование:

  • Идеально подходит для стандартных задач отладки
  • Простое и интеллектуальное руководство действиями пользователя
  • Быстрый доступ к ключевым инструментам;
  • Легкий и компактный

Опции и аксессуары Rohde&Schwarz RTE1104

Артикул

Наименование

Код

Аппаратные опции

RTE-B1

Смешанные сигналы, 400 МГц, 5 млрд отсчетов/сек, 16 каналов, 100 млн отсчетов на канал

1317.4961.02

RTE-B10

Интерфейс  GPIB

1317.4978.02

RTE-B18

Съемный жесткий диск SSD, включая встроенное ПО

1317.7002.02

RTE-B19

Съемный жесткий диск, включая встроенное ПО

1317.7019.02

RTE-B101

Расширение памяти, 20 млн отсчетов на канал

1317.7331.02

RTE-B102

Расширение памяти, 50 млн отсчетов на канал

1317.7348.02

Расширение полосы частот

RTE-B213

Расширение ПЧ прибора RTE1102/4 до 350 МГц, включая калибровку

1326.1510.02

Программные  опции

RTE-K1

Синхронизация и декодирование (T&D) последовательных данных шины C, SPI

1317.7125.02

RTE-K2

Синхронизация и декодирование (T&D) последовательных данных шины UART/RS-232

1317.7131.02

RTE-K3

Синхронизация и декодирование (T&D) последовательных данных шины CAN/LIN

1317.7148.02

RTE-K4

Синхронизация и декодирование (T&D) последовательных данных шины FlexRay™

1317.7154.02

RTE-K5

Синхронизация и декодирование (T&D) последовательных данных шины S/LJ/RJ/TDM

1317.7160.02

RTE-K6

Синхронизация и декодирование (T&D) последовательных данных шины MIL-1553

1325.9781.02

RTE-K7

Синхронизация и декодирование (T&D) последовательных данных шины ARINC 429

1325.9798.02

RTE-K31

Анализ электропитания

1317.7177.02

Пробники

RT-ZP10

500 МГц, пассивный, 10:1, 10 МОм, 9,5 пФ, макс. 400 В

1409.7550.00

RT-ZH10

400 МГц, пассивный, высоковольтный, 100:1, 50 МОм || 7,5 пФ, 1 кВ (СКЗ)

1409.7720.02

RT-ZH11

400 МГц, пассивный, высоковольтный, 1000:1, 50 МОм || 7,5 пФ, 1 кВ (СКЗ)

1409.7737.02

RT-ZS10E

1,0 ГГц, активный несимметричный, 1 МОм || 0,8 пФ

1418.7007.02

RT-ZS10

1,0 ГГц, активный несимметричный, 1 МОм || 0,8 пФ, с микрокнопкой

1410.4080.02

RT-ZS20

1,5 ГГц, активный несимметричный, 1 МОм || 0,8 пФ, с микрокнопкой

1410.3502.02

RT-ZD01

100 МГц, высоковольтный активный дифференциальныйный, 8 МОм || 3,5 пФ, с 1кВ (CAT III)

1422.0703.02

RT-ZD10

1,0 ГГц, активный дифференциальныйный, 1 МОм || 0,6 пФ, с микрокнопкой (включая внешний аттенюатор10:1, 1.3 пФ, 70 В DC, 46 В AC(пик))

1410.4715.02

RT-ZD20

1,5 ГГц, активный дифференциальныйный, 1 МОм || 0,6 пФ, с микрокнопкой

1410.4409.02

RT-ZC10

10 МГц, токовый, AC/DC, 0.01 V/A, 150A (требуется источник питания)

1409.7750.02

RT-ZC20

100 МГц, токовый, AC/DC, 0.1 V/A, 30A (требуется источник питания)

1409.7766.02

Принадлежности для пробников

RT-ZA1

Набор принадлежностей для RT-ZP10

1409.7566.00

RT-ZA2

Запасной набор принадлежностей для RT-ZS20/RT-ZS30

1416.0405.02

RT-ZA3

Набор наконечников для RT-ZS10/-ZS10E/ -ZS20/-ZS30

1416.0411.02

RT-ZA4

Минизажимы

1416.0428.02

RT-ZA5

Микрозажимы

1416.0434.02

RT-ZA6

Набор проводов

1416.0440.02

RT-ZA7

Набор наконечников для RT-ZD20/ -ZD30

417.0609.02

RT-ZA10

SMA адаптер

1416.0457.02

RT-ZA13

Источник питания для токовых пробников: 4 канала, вых. напряжение ±12 В, макс. вых. ток 2.5 А (суммарно для всех каналов)

1409.7789.02

RT-ZA15

Внешний аттенюатор10:1, 2 ГГц, 70 В DC, 46 В AC(пик)

1410.4744.02

Принадлежности

RTO-Z1

Крышка передней панели

1317.6970.02

RTO-Z3

Мягкая сумка для осциллографа и принадлежностей

1304.9118.02

RTO-Z5

Чехол для пробников

1317.7031.02

RTO-ZF20

Набор для калибровки

1800.0004.02

ZZA-RTO

Комплект для установки в 19”стойку

1304.8286.00
