3M Dynatel™ 1420 EMS-ID - маркероискатель

Артикул: 7000031651

Товар не поставляется

Гарантия: 18 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

На сегодняшний день маркероискатели, работающие на основе метода электромагнитной индукции, позволяют точнее всего указывать местонахождение подземных коммуникаций при условии установки на них электронных маркеров.

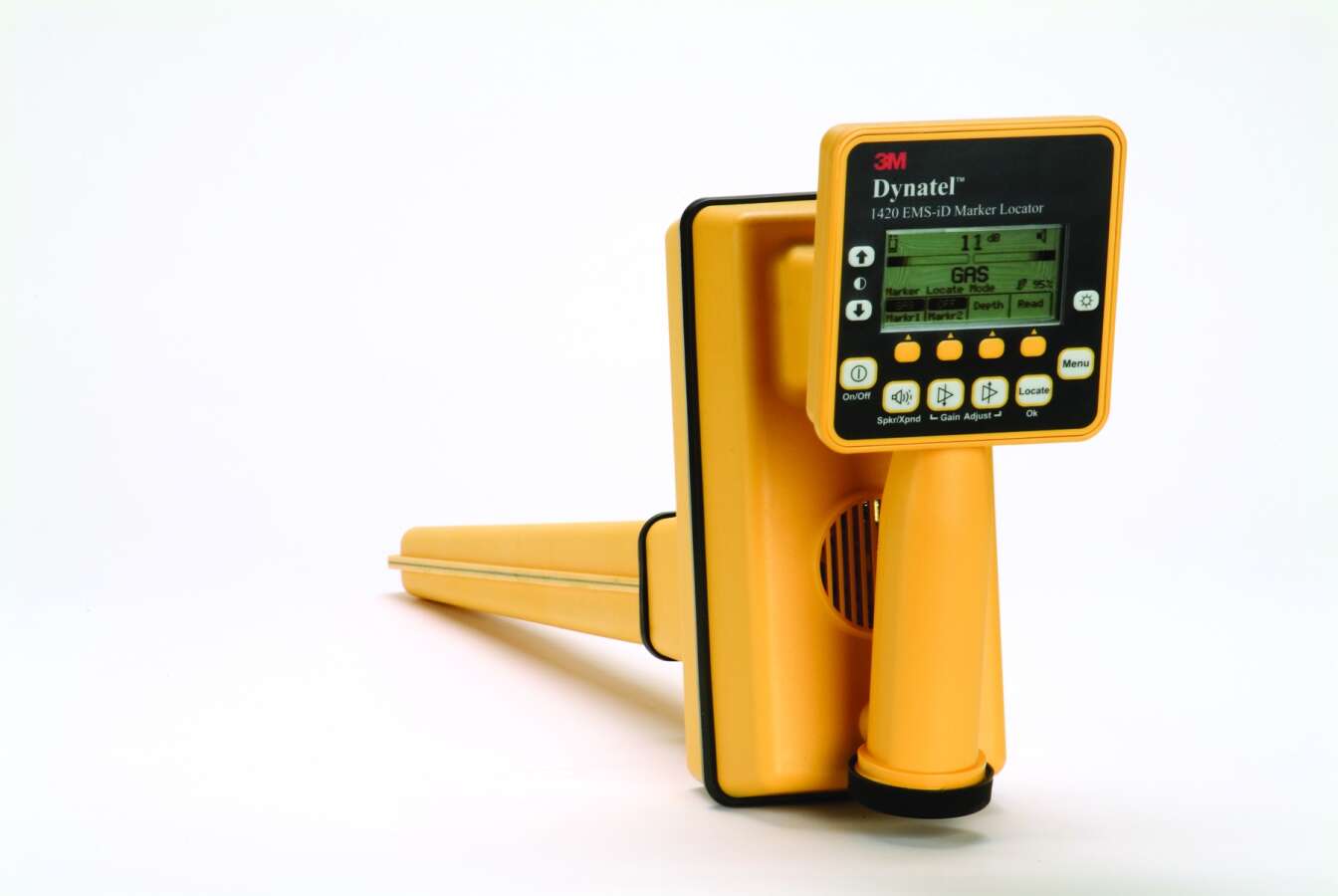

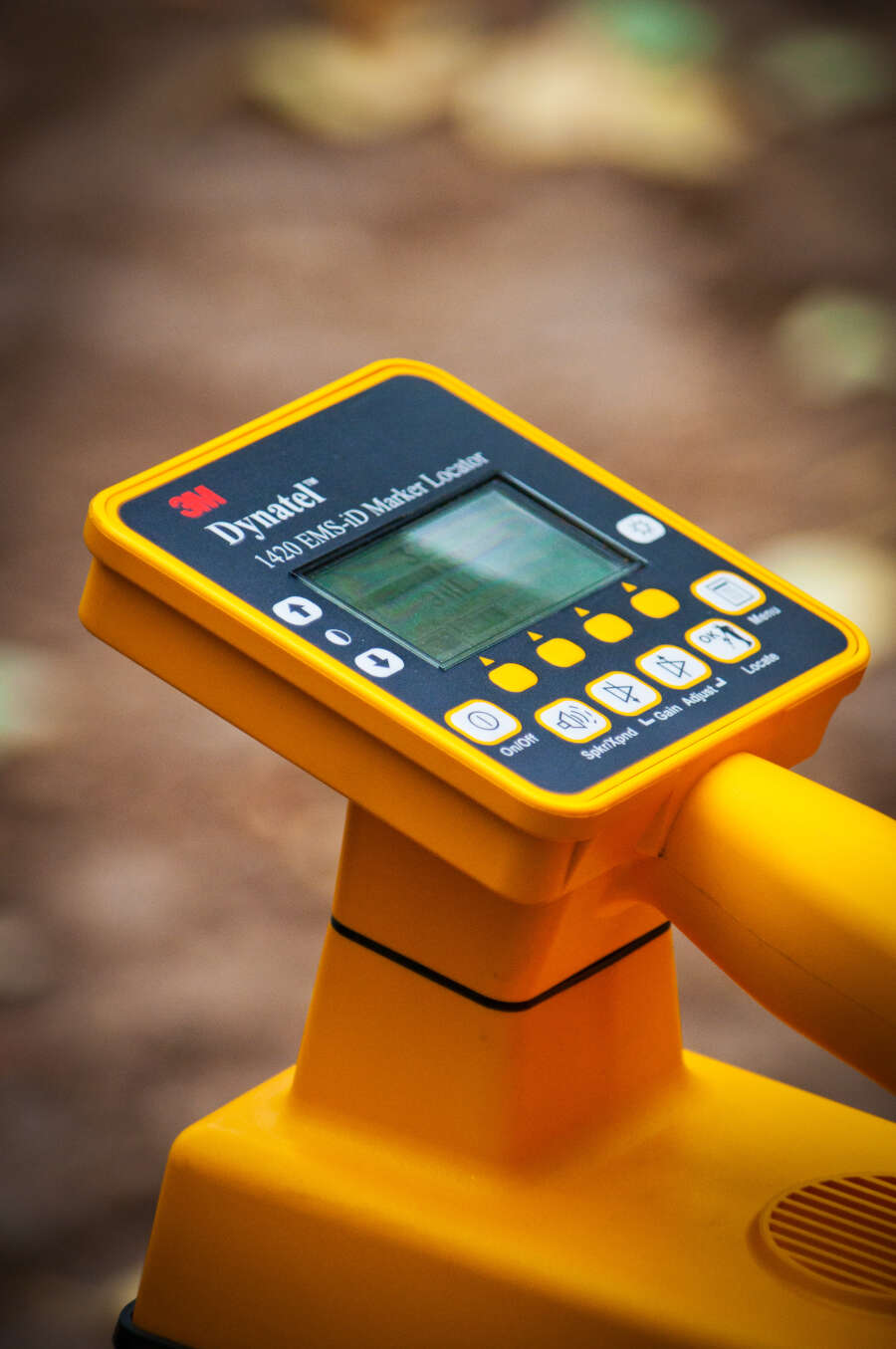

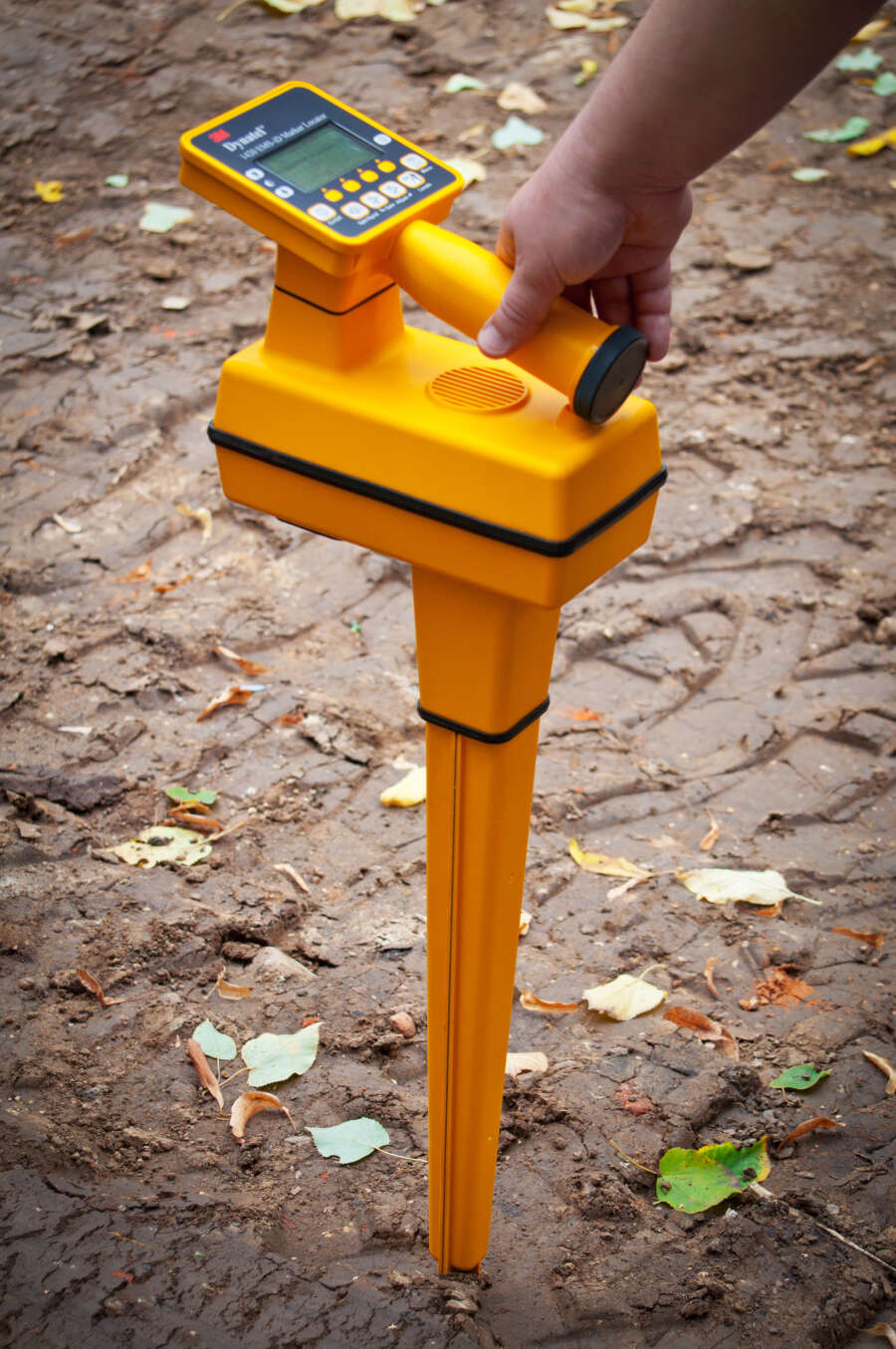

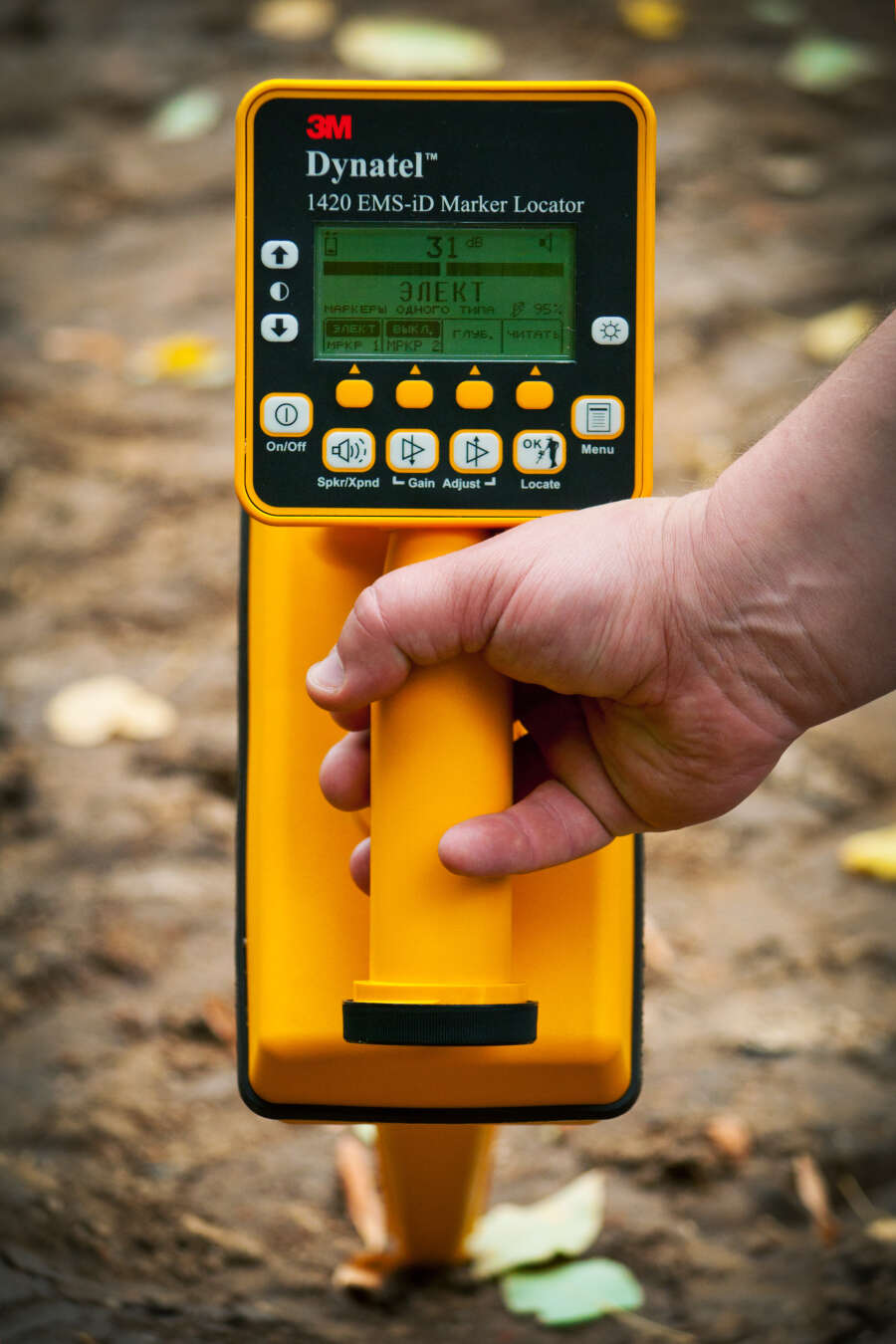

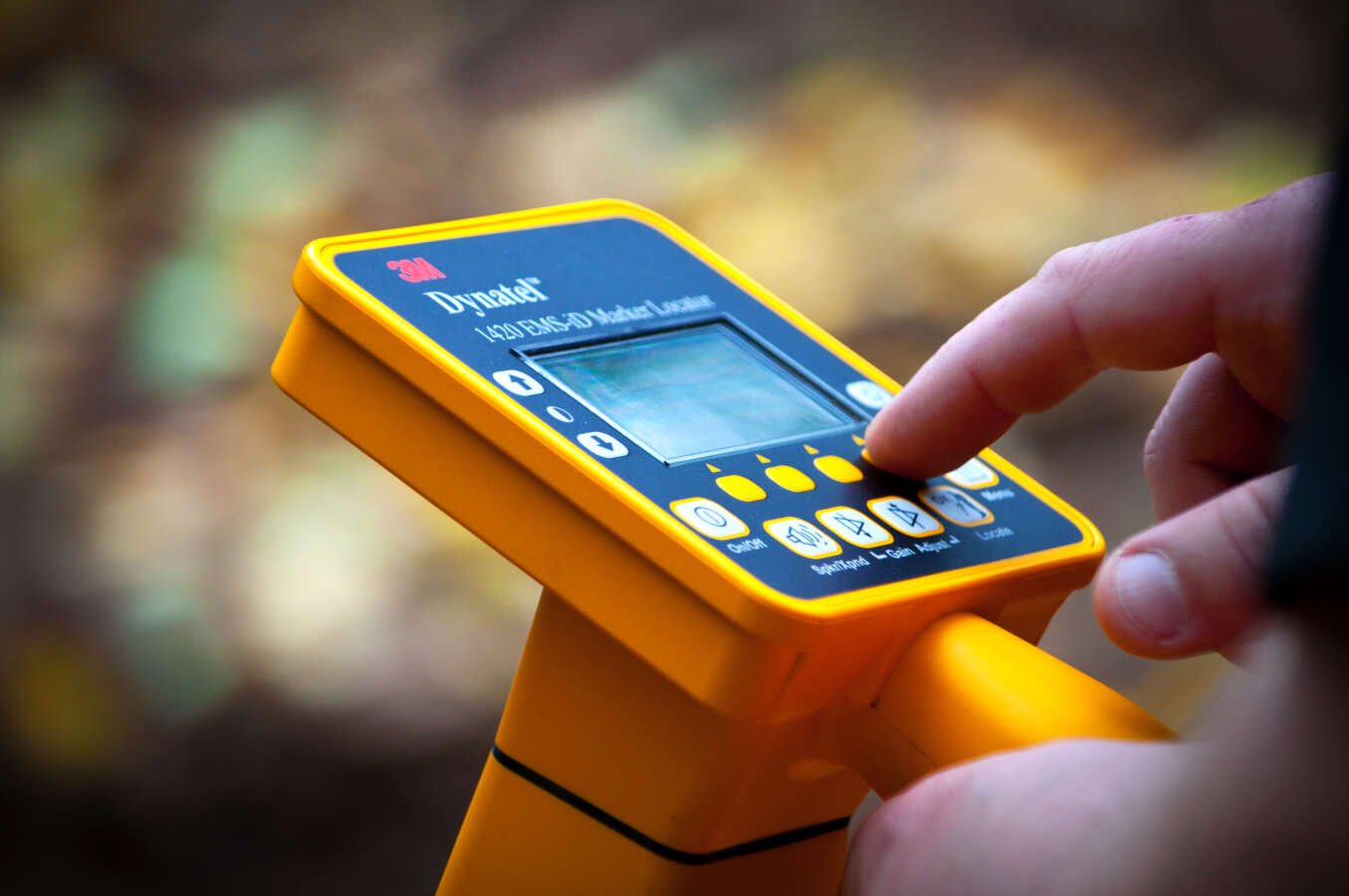

Маркероискатель 3M 1420Е EMS-ID – это легкий прочный надежный прибор с интуитивно понятным меню и дисплеем высокого разрешения с подсветкой. Прибор позволяет точно определить местонахождение пассивных и интеллектуальных маркеров 3M и глубину их залегания.

1420E EMS-ID имеет возможность подсоединения GPS приемника для привязки траектории трассы и мест закладки маркеров к координатам GPS и внесения их в ГИС системы (функция работает только с интеллектуальными маркерами 3М).



Принцип работы маркероискателя 3M 1420Е EMS-ID

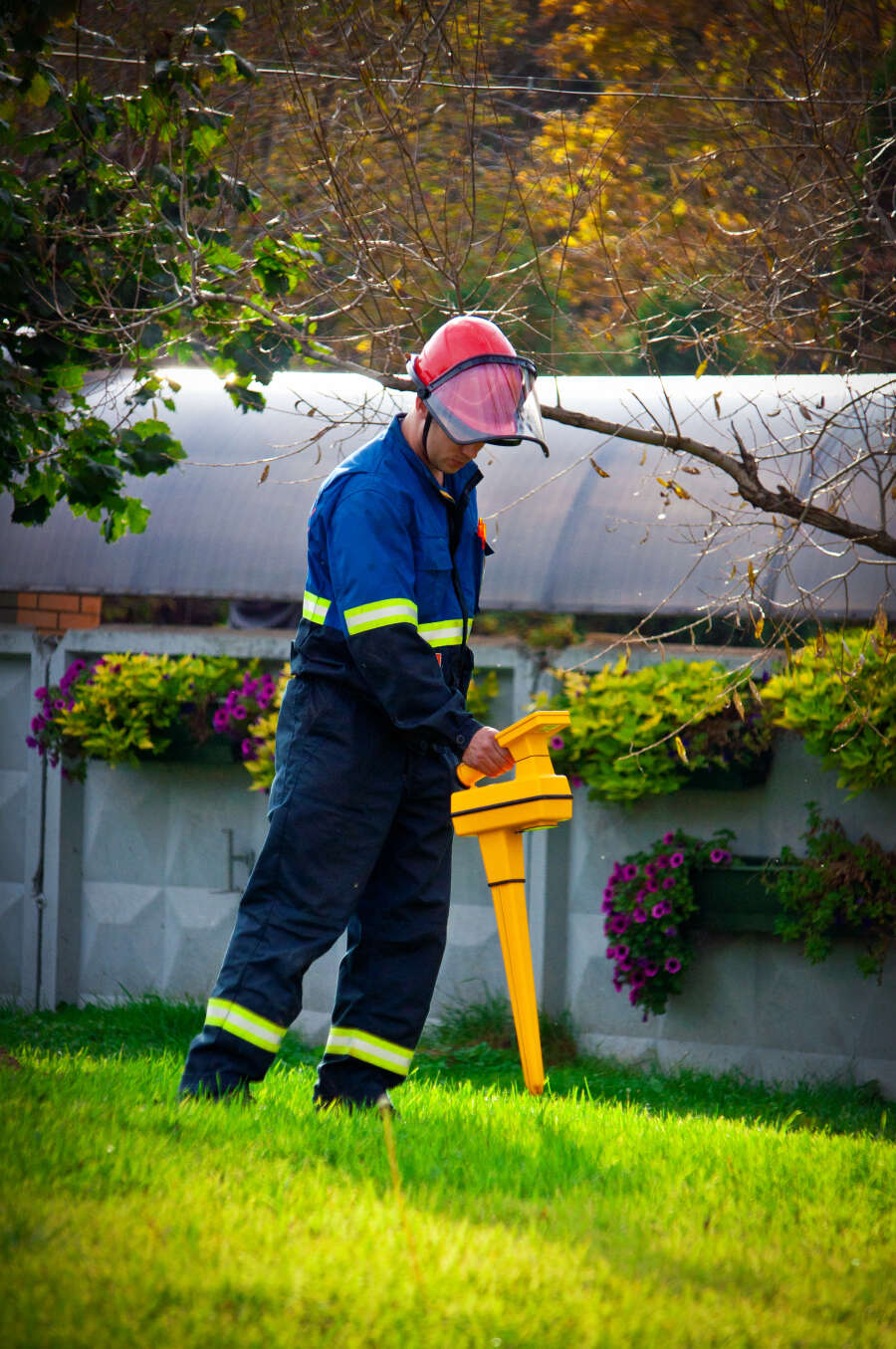

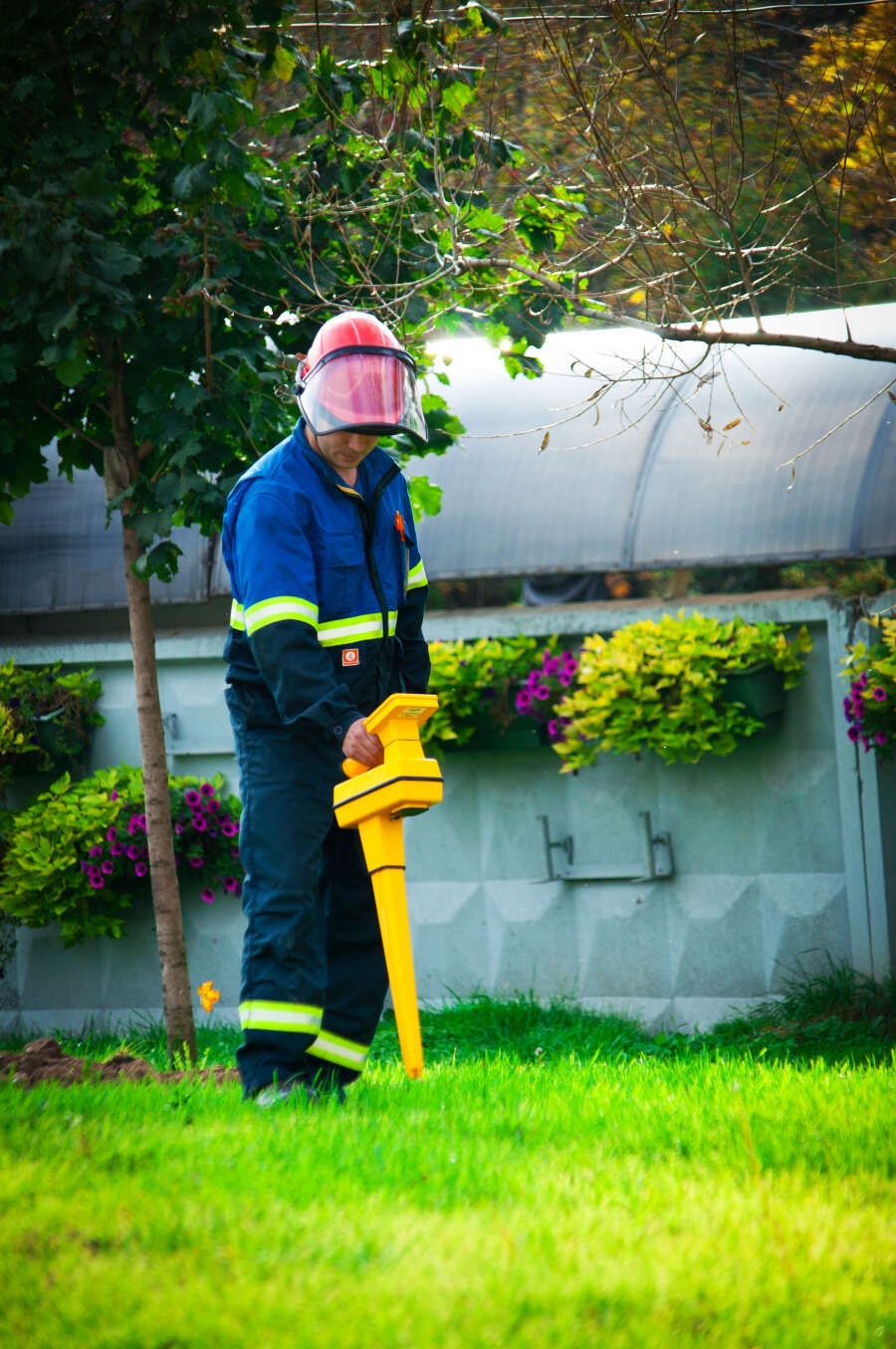

Основа технологии электронной маркировки – зондирование поверхности генерирующим сигналы прибором, который определяет положение маркера. Электронные маркеры закладываются в грунт рядом с подземными трубами или кабелями при их прокладке или проведении ремонтно-восстановительных работ. Сигнал, который подает маркероискатель, улавливается маркером, вызывая в последнем колебания заданной частоты. С помощью этих колебаний оператор идентифицирует маркер и устанавливает расположение подземной трассы.



Электронные маркероискатели 3М отличаются:

  • максимальной точностью обнаружения местоположения маркеров и измерения глубины их залегания;
  • возможностью работы с интеллектуальными маркерами (запись и получение информации о трассе без проведения шурфа);
  • обнаружением неметаллических труб и оптических кабелей по электронным маркерам;
  • возможностью интеграции с технологиями GPS/ГЛОНАСС и построении на основе 3М маркероискателя комплексной интеллектуальной системы учета всех подземных коммуникаций (3М АИСУ МПК).

Технические характеристики 3M Dynatel™ 1420Е EMS-ID

Типы маркеров (устанавливаются при начальном конфигурировании)
  • общего назначения
  • коммуникации
  • газопровод
  • телефония
  • водопровод
  • канализация
  • кабельное телевидение (CATV)
  • силовой кабель
Максимальный диапазон программирования интеллектуальных маркеров
  • 0 – 15 см - околоповерхностный
  • 0 – 30 см - сферический
  • 0 – 61 см - полноразмерный
Диапазон чтения интеллектуальных маркеров
  • 0 – 60 см - околоповерхностный
  • 0 – 1,2 м - сферический (телефон, газ, канализация, кабели связи, кабельное ТВ (CATV), общего назначения)
  • 0 – 1,0 м - сферический (сеть питания, водопровод)
  • 0 – 2,0 м - полноразмерный
Диапазон измерения глубины с помощью пассивных маркеров
  • 0 – 0,6 м - околоповерхностный
  • 0 – 1,5 м - сферический
  • 0 – 1,8 м - средний
  • 0 – 2,4 м - полноразмерный
Точность определения глубины залегания маркера ±15 % ± 5 см
Режим обнаружения двух типов маркеров да, любые два типа маркеров одновременно
Продолжительность работы от батареи
20 часов (среднее значение)
Связь с компьютером через порт RS-232 (для архивирования информации и обновления ПО)
Память на 100 считанных маркеров и на 100 записанных маркеров
Вес 1,8 кг
Температура эксплуатации -20°C ... +50°C
Температура хранения -20°C ... +70°C
Уровень пыле-влагозащищенности IP 54
