3M Dynatel™ 2573E-CU12 - трассо- повреждения- искатель, 6 активных и 4 польз. частоты, 12 Вт

Артикул: 7000031739

Товар не поставляется

Гарантия: 18 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка



Трассо- повреждения- искатель 3M Dynatel™ 2573E-CU12 - это премиальное высокоточное профессиональное оборудование для поиска всех типов металлических подземных коммуникаций. Он позволяет решать основные задачи, возникающие при эксплуатации подземных инженерных сетей:

  • осуществлять трассировку металлического трубопровода или кабеля на глубине до 9 м в режимах:
    • непосредственное подключение,
    • подключение с помощью индукционных клещей,
    • индуктивный метод,
    • пассивный режим (без генератора);
  • определять глубину залегания трубопровода нажатием одной кнопки;
  • измерять сигнальный ток в кабеле или трубе;
  • обнаруживать места повреждений силовых кабелей, кабелей связи с медной жилой и элементов ЭХЗ с помощью А-рамки 3014.



3M Dynatel™ 2573E-CU12 имеет расширенный набор активных частот (плюс 2 частоты - 8 кГц и 82 кГц), а также новый режим поиска (кнопка Trace), позволяющий визуализировать трассу коммуникации на ЖК-дисплее.

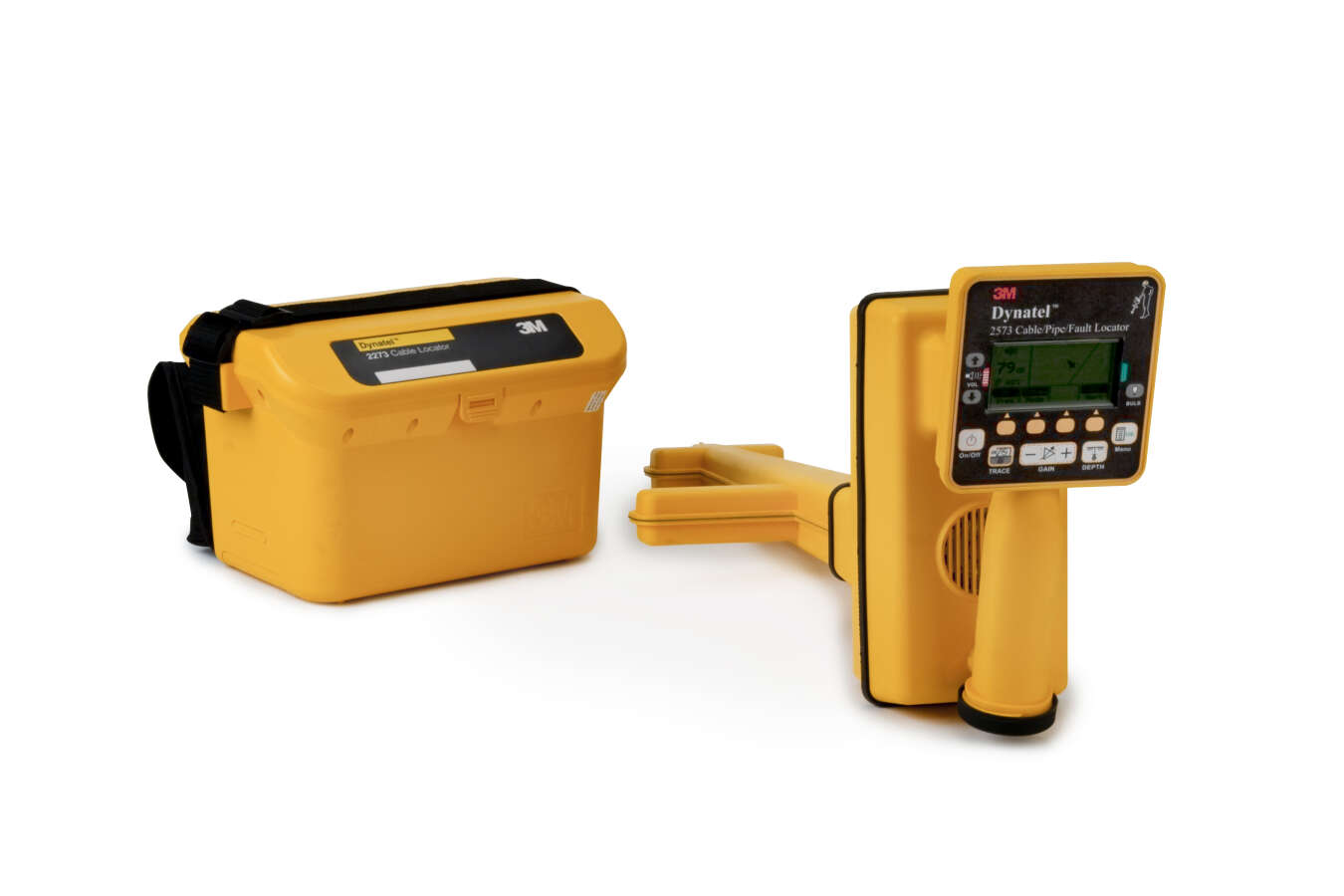

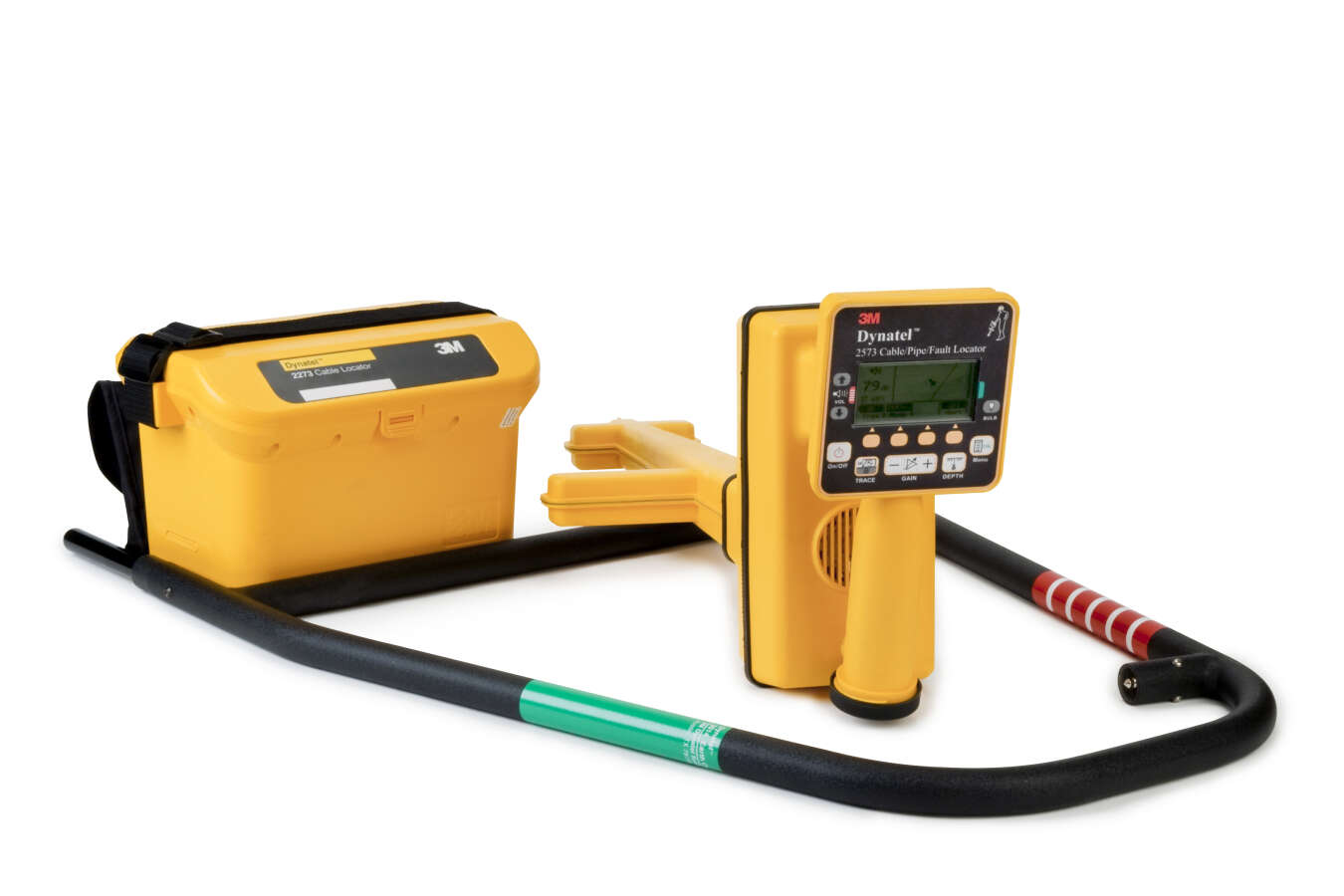

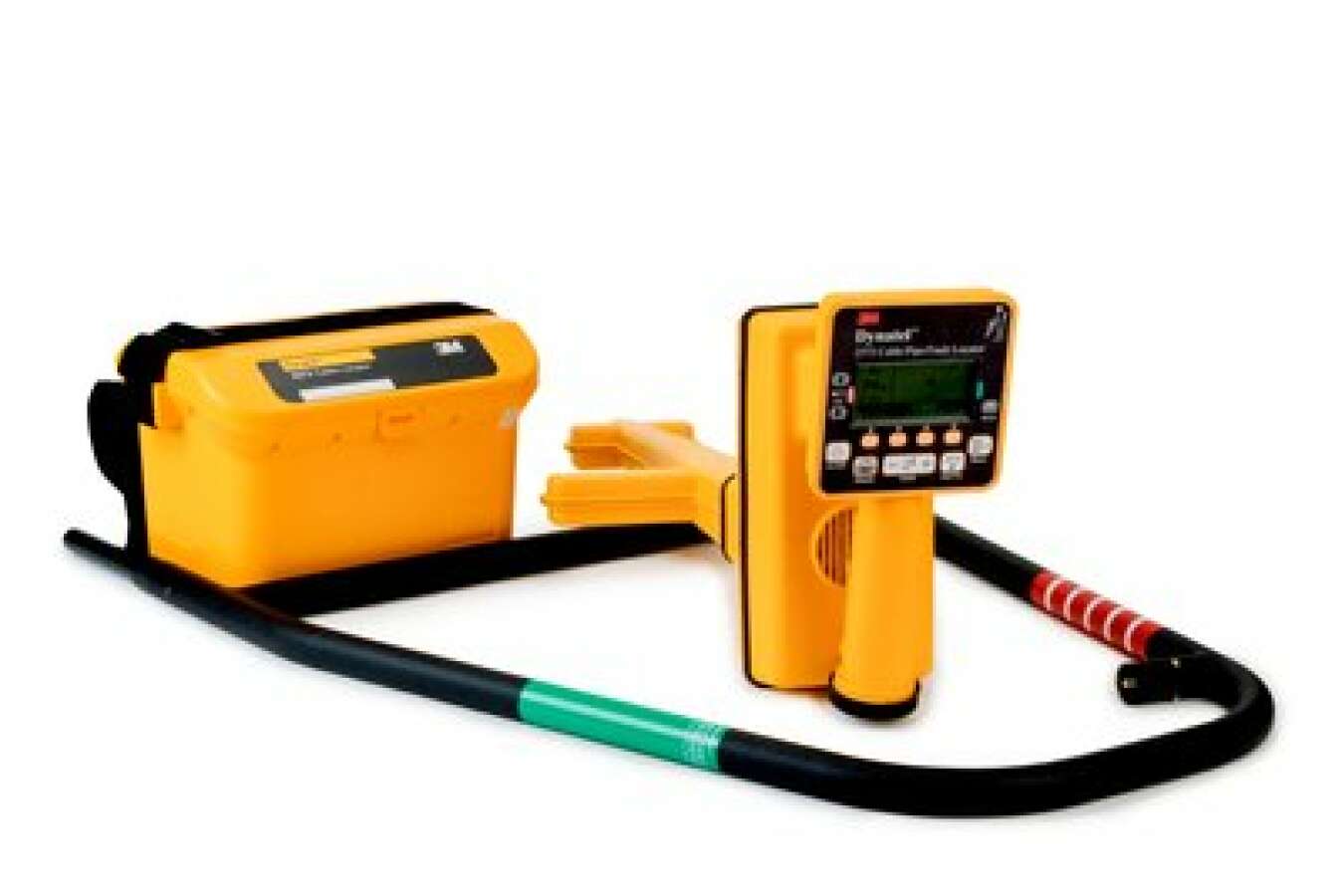

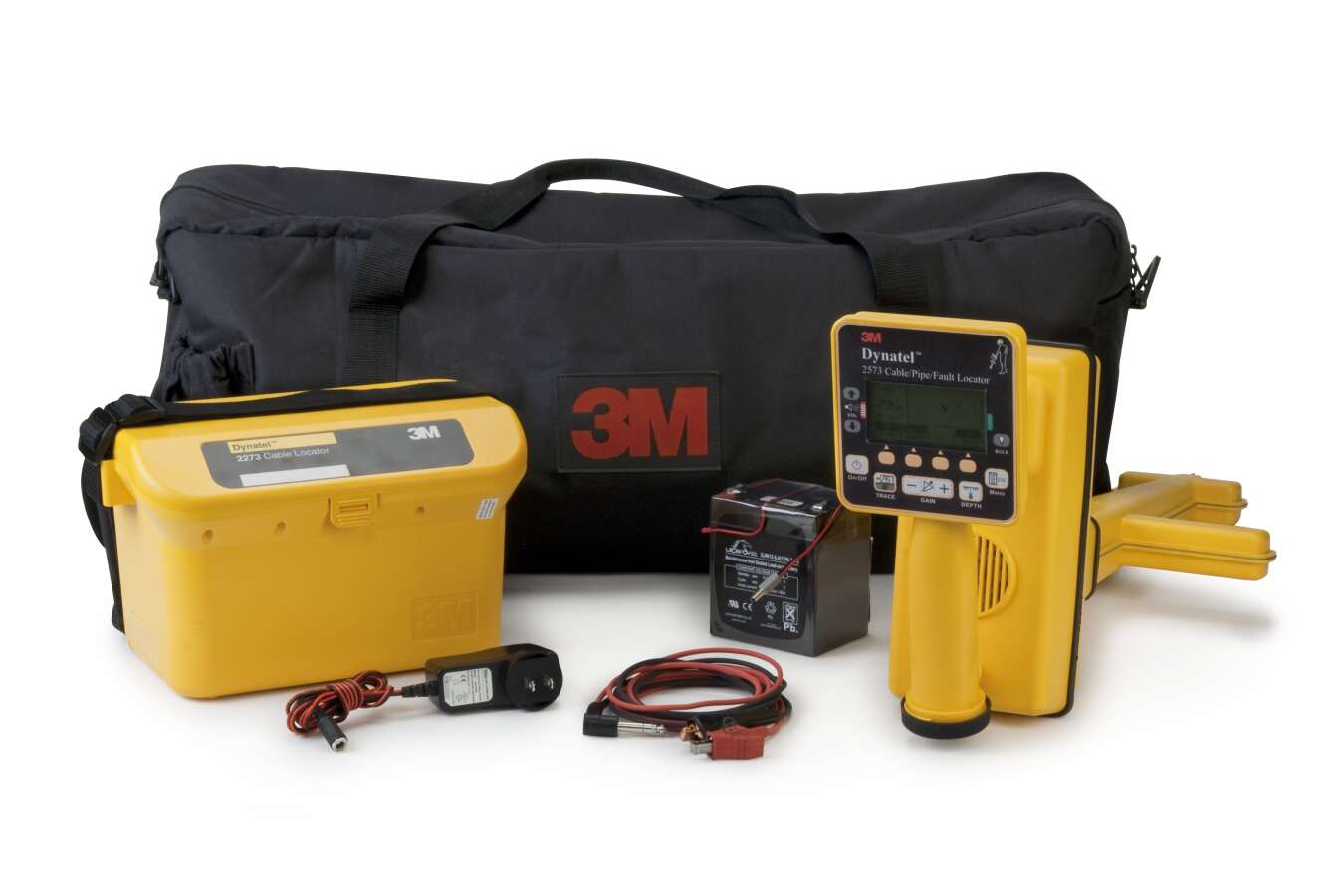

Комплект поставки:

  • приемник 2573E;
  • генератор 12 Вт;
  • стержень заземления (8006);
  • индукционные клещи Dyna-Coupler (размер 3'') (3001);
  • кабель подключения индукционных клещей;
  • кабель гальванического подключения с малыми зажимами (1,5 м) (9012);
  • кабель гальванического подключения с большими зажимами (3 м) (2876);
  • А-рамка (3014);
  • кабель для подключения А-рамки (9026);

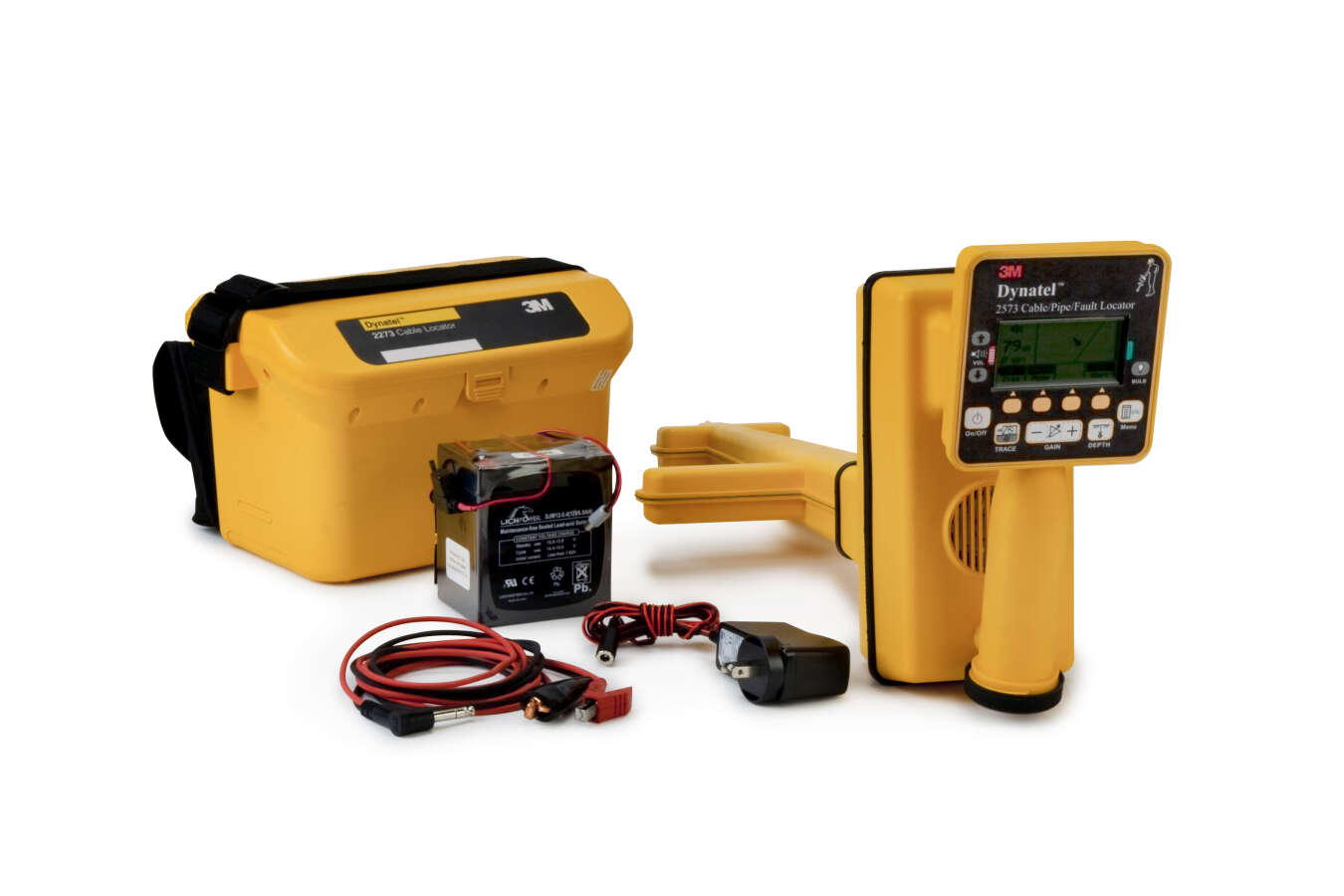

  • перезаряжаемая аккумуляторная батарея 2200RB (для генератора);
  • кабель для зарядки от автомобильного прикуривателя;

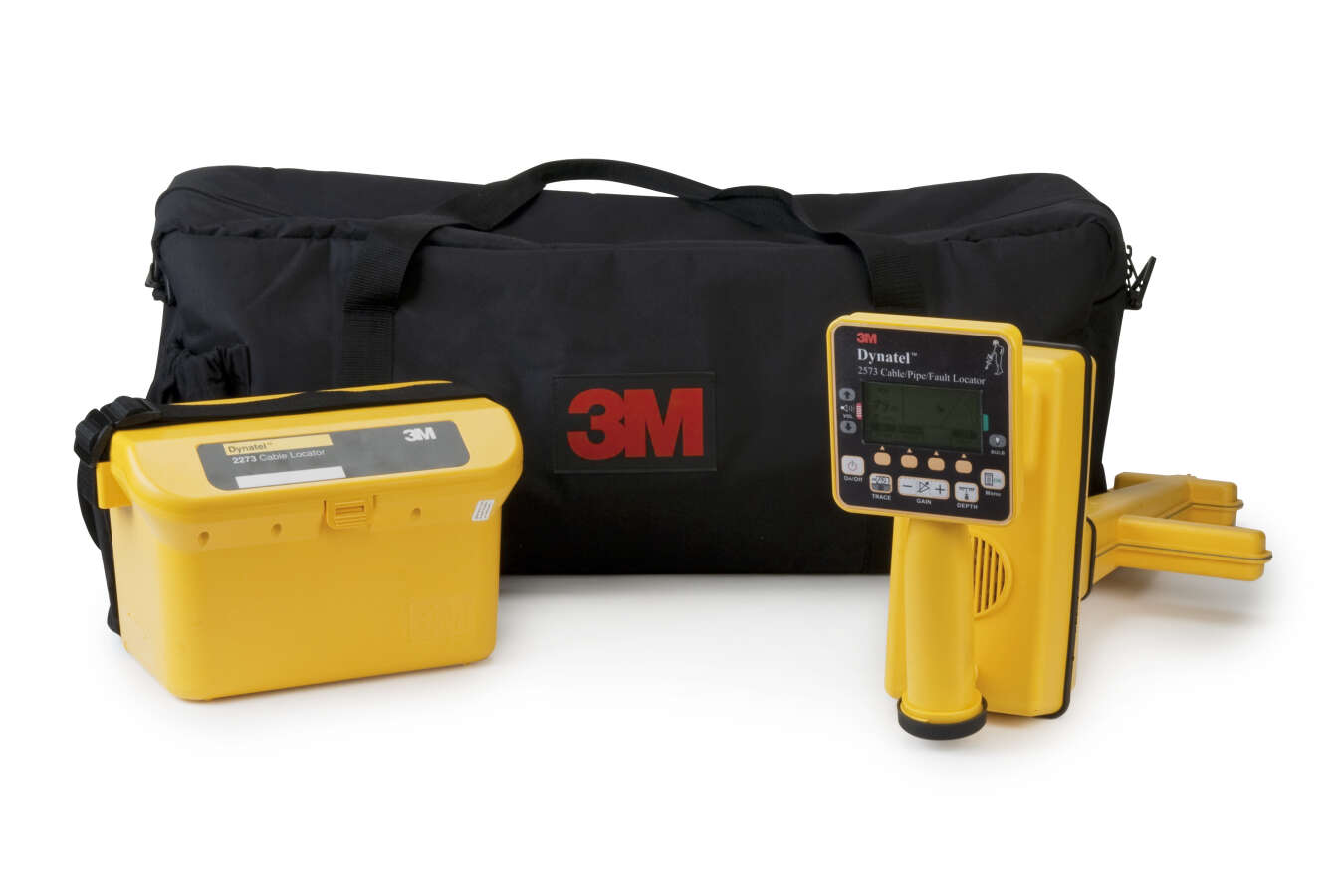

  • сумка для переноски (2200M);
  • инструкция по эксплуатации.

Технические характеристики 3M Dynatel™ 2573E-CU12

Приемник
Режим работы
  • обнаружение трассы
  • направленный пик (Directional Peak)
  • направленный нуль (Directional Null)
  • одиночный (специальный) пик (Single (Special) Peak)
  • индукционный пик (Induction Peak)
Активные частоты
  • 577 Гц
  • 1 кГц
  • 8 кГц
  • 33 кГц
  • 82 кГц
  • 133 кГц
Пассивные частоты
  • 3,5 кГц (CATV - кабельное телевидение)
  • 15÷30 кГц (LF)
Промышленные частоты
  • 50 Гц (5-я и 9-я гармоники)
  • 60 Гц (5-я и 9-я гармоники)
  • 100/120 Гц (выпрямленное значение переменного тока)
Вспомогательные частоты
  • 333 Гц
  • 512 Гц
  • 560 Гц
Частоты, задаваемые пользователем четыре, в диапазоне 0~999 Гц

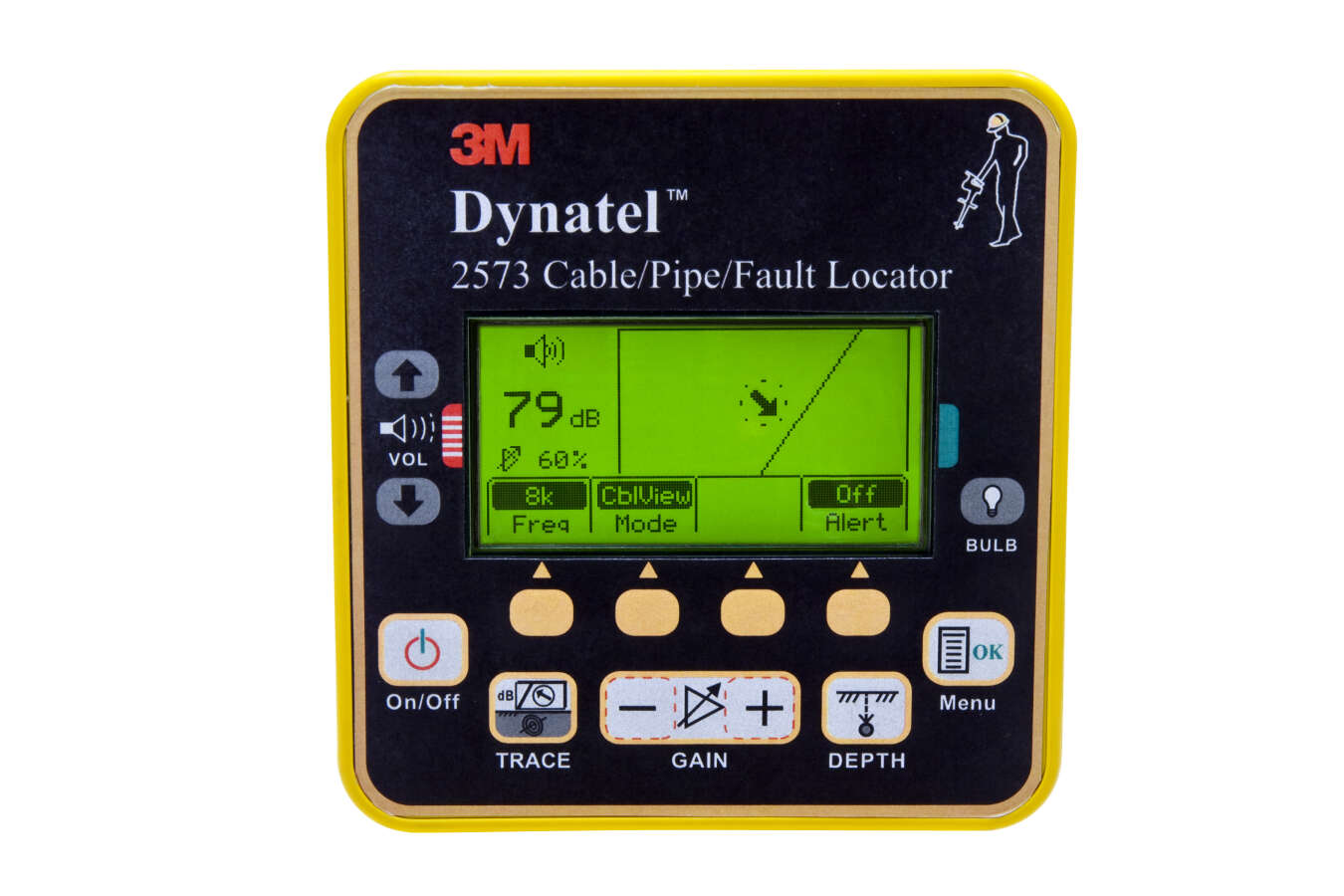

Дисплей жидкокристаллический
Регулировка усиления ручная и автоматическая
Питание алкалиновые батареи типа АА (8 шт)
Продолжительность работы от батареи
30 часов (среднее значение)
Точность определения глубины залегания
±2 % ± 7,6 см для глубины 0-1,5 м
±6 % ± 7,6 см для глубины 1,5-3 м
±10 % ± 7,6 см для глубины 3-4,5 м
Глубина обнаружения 0-914 см
Габаритные размеры 26,7 x 26,1 x 76,2 см
Вес 1,8 кг
Температура эксплуатации -20°C ... +50°C
Температура хранения -20°C ... +70°C
Уровень пыле-влагозащищенности IP 54

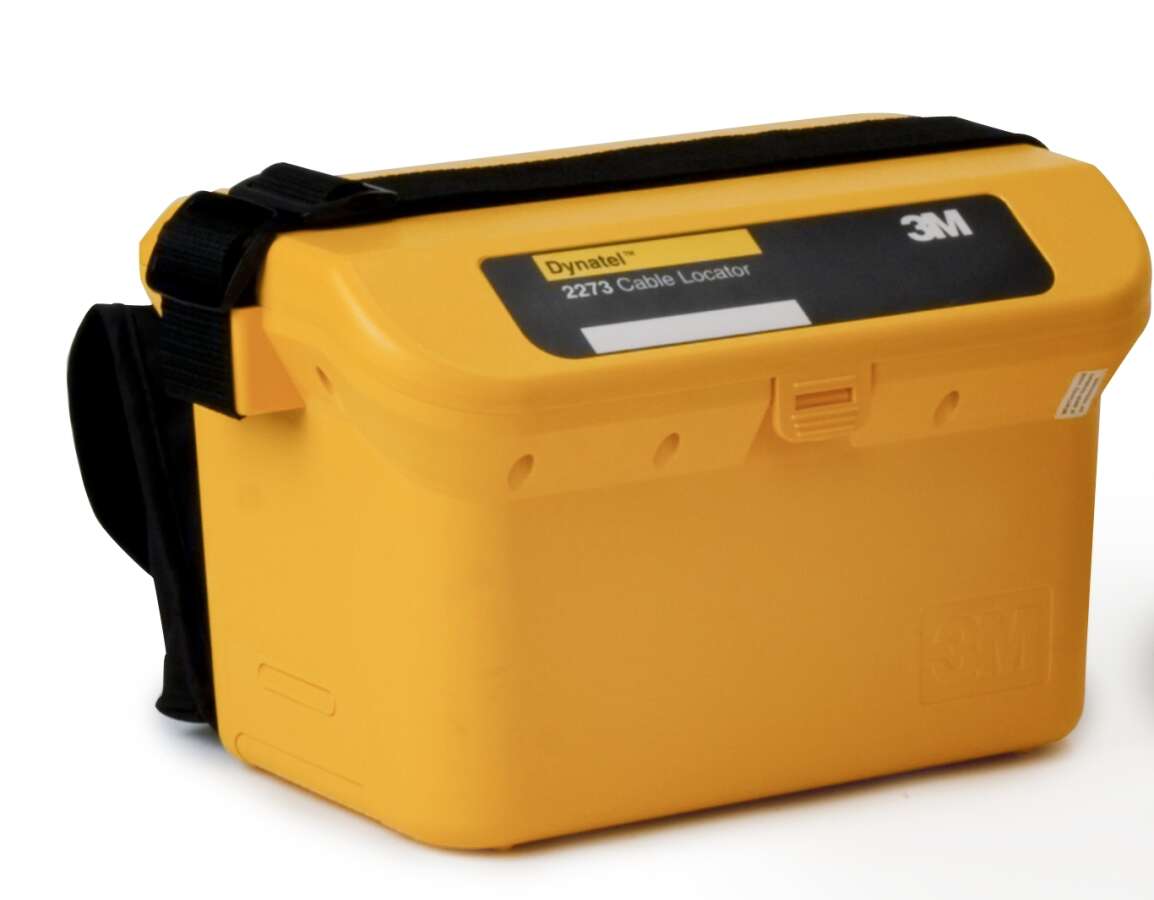

Генератор
Режим поиска трассы
  • 577 Гц
  • 1 кГц
  • 8 кГц
  • 33 кГц
  • 82 кГц
  • 133 кГц
Индукционный режим
  • 8 кГц
  • 33 кГц
  • 82 кГц
  • 133 кГц
Режим поиска повреждения
  • 10/20 Гц — сигнал неисправности
  • 577 Гц/33 кГц — сигнал трассировки
Режим тональной частоты 577 Гц и 133 кГц, импульсами 8 Гц
Выходная мощность 12 Вт
Питание
  • алкалиновые батареи типа С (LR14) (6 шт)
  • аккумуляторная батарея 2200RB
  • внешний источник питания 9–18 В
Продолжительность работы от батареи
  • 40 часов (нормальный уровень мощности передачи)
  • 10 часов (высокий уровень мощности передачи)
Габаритные размеры 17,2 x 28,6 x 19,7 см
Вес
  • 2,4 кг – без батареи
  • 4,2 кг – с батареей
Температура эксплуатации -20°C ... +50°C
Температура хранения -20°C ... +70°C
Уровень пыле-влагозащищенности IP 54
