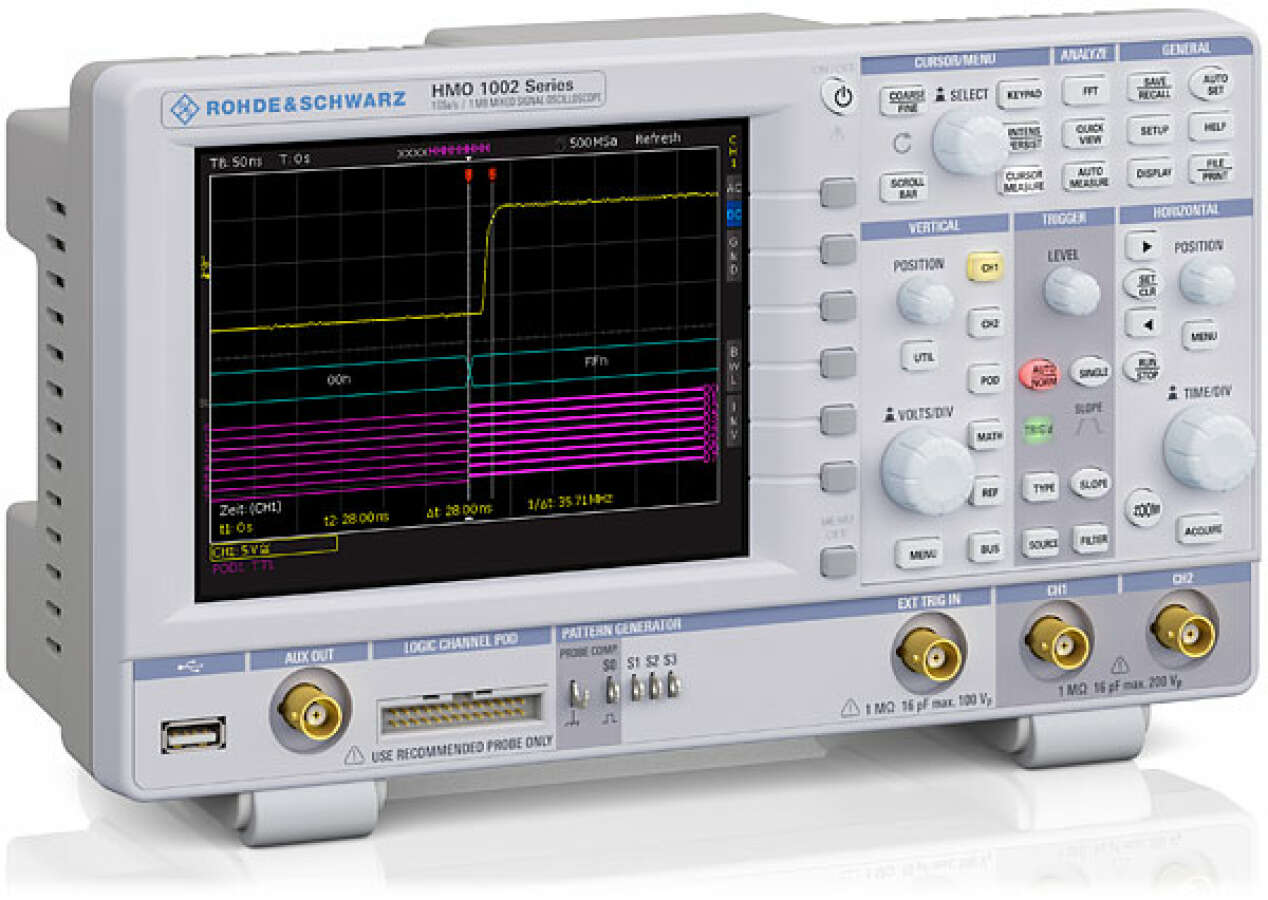

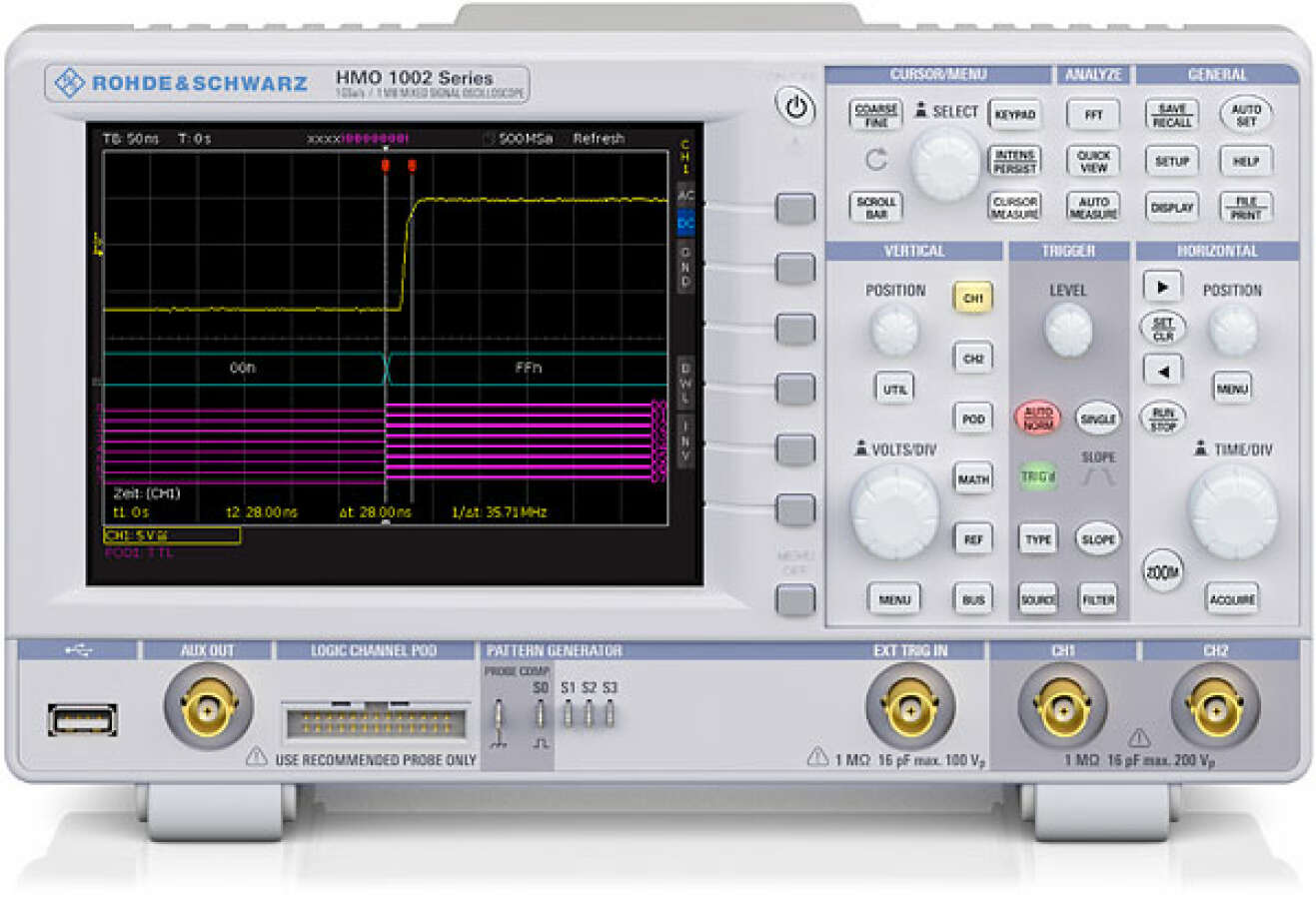

Rohde&Schwarz HMO1212 - 2-канальный цифровой осциллограф, 100 МГц

Артикул: RS-H-HMO1212

Товар не поставляется

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Высокая чувствительность, многофункциональность и отличная цена — это то, чем привлекателен цифровой осциллограф HMO1212. Благодаря большому набору функций осциллограф HMO1212 ориентирован на широкие группы пользователей — от разработчиков встроенных решений и сервисных специалистов до преподавателей.



Комплект поставки Rohde&Schwarz HMO1212:

  • Прибор;
  • 2 пассивных пробника RT-ZP03 (1:1/10:1; 10 МГц/300 МГц);
  • Aдаптер HZ20 (BNC-4мм banana);
  • Шнур питания;
  • Инструкция по эксплуатации;
  • CD-диск с ПО.

Технические характеристики Rohde&Schwarz HMO1212

Параметр  Значение
Система вертикального отклонения
Число аналоговых каналов 2 х 1МΩ или 2 х 50Ω
Число логических каналов 8 (с пробником HO3508)
Полоса пропускания аналоговых каналов(при коэфф. отклонения ≤2 мВ/дел) 100 МГц
Полоса пропускания аналоговых каналов(при коэфф. отклонения ≥ 5 мВ/дел) 100 МГц
Максимальная входная частота для логических каналов 350 МГц
Время нарастания переходной характеристики (расчетное)  <3,5 нс
Диапазон значений коэффициента отклонения по вертикали от 1 мВ/дел до 10 В/дел
Импеданс (аналоговые каналы) 1 МΩ, 16 пФ +/-2 пФ,
50 Ω подключаемый
Импеданс (логические каналы) 100 кΩ, 4 пФ
Максимальное входное напряжение 200 В пик при 1 МΩ
5В эфф./ макс. 30 В при 50 Ω
Система горизонтального отклонения
Диапазон временной развертки от 1 нс/дел до 50 с/дел
Погрешность временной развертки 50x10-6
Функция ZOOM до 50000:1
Система сбора данных
Частота дискретизации
(аналоговые каналы)
 2 х 1 ГВыб/с или 1 х 2 ГВыб/с
Частота дискретизации
(логические каналы)
8 х 1 ГВыб/с
Глубина памяти (аналоговые каналы) 2 х 1 МТочек или 1 х 2 М ГТочек
Глубина памяти (логические каналы)  1 Мточек на канал
Разрешение 8 бит (до 16 бит в режиме HiRes)
Скорость обновления до 10000 осциллограмм/с
Система   синхронизации
Источники синхронизации входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов (опционально)
Режимы запуска автоматический, ждущий, однократный
Виды запуска по фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально)
Анализ осциллограмм
Автоматические измерения 28 измерений, разбитых по категориям амплитуд и времени
Курсорные измерения амплитудные, временные, минимальное/максимальное значение, стандартное отклонение, скважность, длина пачки импульсов, отношения маркеров, крест-фактор
Математическая обработка сложение, вычитание, умножение, деление, БПФ, пользовательские выражения, редактор формул
Частотомер Разрядность: 5 знаков
Диапазон частот: от 0,5 Гц до 100/200/300 МГц
Тестирование по маске Тестирование по критерию годен/не годен;
Создание пользовательских масок и реакций на событие
Частотный анализ (БПФ) Устанавливаемые параметры: центральная частота, полоса обзора, вертикальная шкала, позиция по вертикали;
Форматы отображения: dBm, dBV, V;
Источники БПФ все аналоговые каналы: rms
Дополнительные возможности
Генератор тестовых последовательностей прямоугольные сигналы/проверка пробников, сигналы последовательных шин, программируемые последовательности
Генератор сигналов специальной формы DC, синус, прямоугольник, треугольник/пила, импульс
Цифровой вольтметр Разрядность:3 знака,Типы измерений: DC, DCrms, ACrms, Vpp, Vp+, Vp-, crest factor
Дисплей
Диагональ 16,5 см (6,5 дюймов)
Разрешение 640х480 пикселей (VGA)
Цветовая схема 256 цветов
Общие характеристики

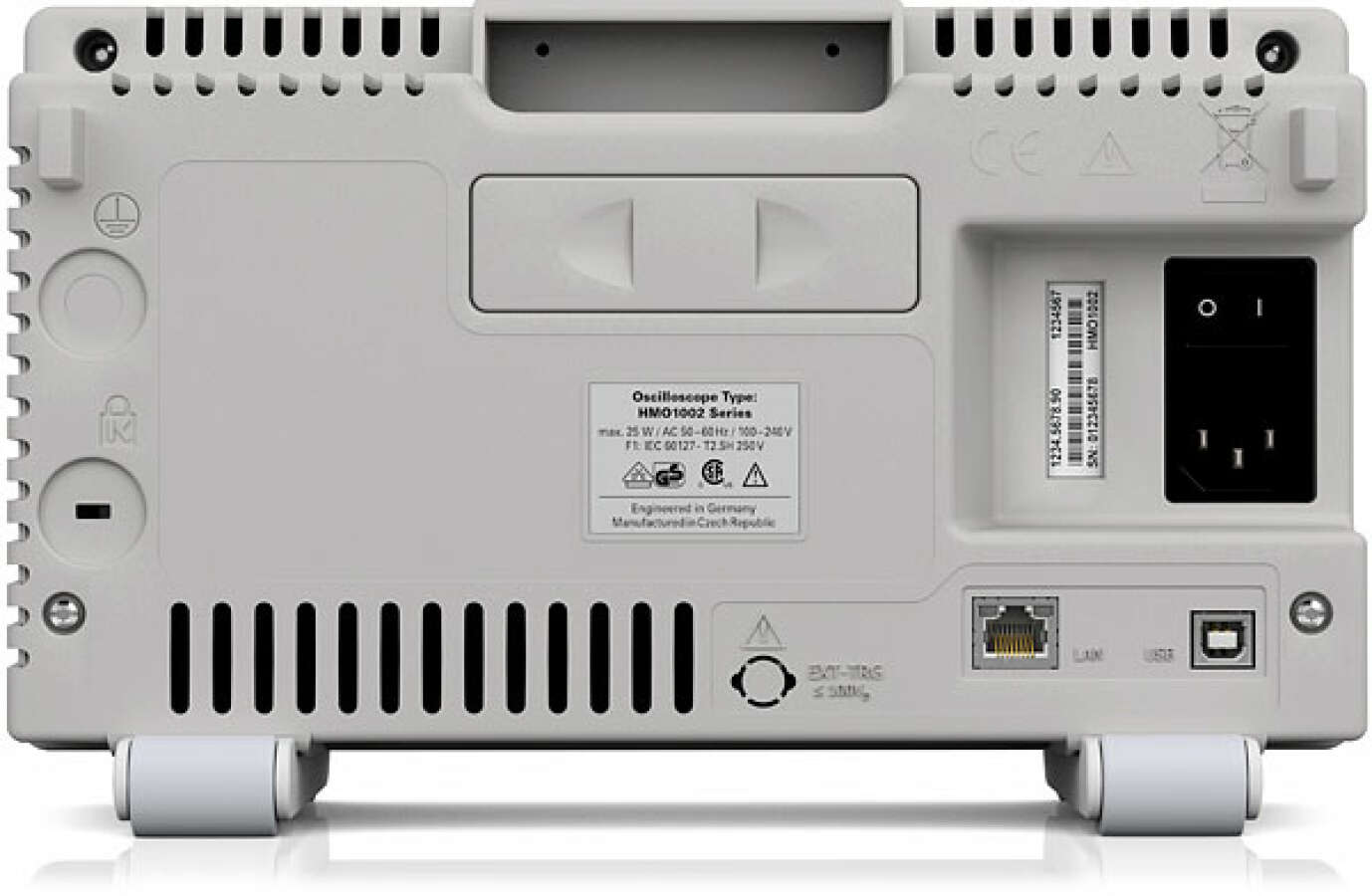

Интерфейсы Ethernet (RJ-45)/USB-host (тип В)
Габаритные размеры (ШxВxГ), мм 285 x 175 x 140
Масса, кг  1,7

Область применения Rohde&Schwarz HMO1212:

  1. Проектная лаборатория:
  • Генератор цифровых шаблонов со стандартными сигналами шин и редактор сигналов произвольной формы;
  • Функция автоматического измерения 28 параметров, определяемых пользователем;
  • Мощная функция масштабирования;
  • Низкий уровень шума, терморегулируемый вентилятор;



  1. Разработка аналоговых схем:
  • Чувствительность до 1 мВ/дел.;
  • Одновременное измерение напряжения в обоих аналоговых каналах;
  • Прибор для тестирования компонентов;
  • БПФ (128 тыс. точек);



  1. Встроенные средства отладки:
  • Режим смешанных сигналов (MSO) с 8 логическими каналами;
  • Дополнительные аппаратно-ускоренный запуск и декодирование последовательных шин;
  • Контроль по критерию «годен/не годен» на основе определяемых пользователем масок с выдачей сигнала ошибки;
  • 5-разрядный аппаратный частотомер;



  1. Системы общего назначения и сфера образования:
  • Функциональный генератор всех стандартных сигналов;
  • Режим обучения.

Опции и аксессуары Rohde&Schwarz HMO1212

Артикул

Наименование

Дополнительные опции и принадлежности

HV312

Код активации программной опции (апгрейд) Расширения полосы с 100 МГц до 200 МГц для серии HMO1202

HV313

Код активации программной опции (апгрейд) Расширения полосы с 100 МГц до 300 МГц для серии HMO1202

HV323

Код активации программной опции (апгрейд) Расширения полосы с 200 МГц до 300 МГц для серии HMO1202

HOO10

Синхронизация и декодирование последовательных шин данных I2C, SPI, UART/RS-232 по аналоговым и логическим каналам

HV110

Код активации программной опции (апгрейд) «Синхронизация и декодирование последовательных шин данных I2C , SPI, UART/RS-232 по логическим и аналоговым каналам»

HOO11

Синхронизация и декодирование последовательных шин данных I2C , SPI, UART/RS-232 по аналоговым каналам

HV111

Код активации программной опции (апгрейд) «Синхронизация и декодирование последовательных шин данных I2C, SPI, UART/RS-232 по аналоговым каналам»

HOO12

Синхронизация и декодирование с аппаратным ускорением последовательных шин данных CAN, LIN по аналоговым  и логическим каналам

HV112

Код активации программной опции (апгрейд) «Синхронизация и декодирование последовательных шин данных CAN, LIN  по аналоговым  и логическим каналам »

HO3508

Активный 8-канальный логический пробник (350 МГц, 4 пФ)

HZ51

Пассивный пробник 150 МГц, 10:1, 600 В (DC+пик.AC), 10 МΩ, 12 пФ

HZ52

Пассивный пробник 250 МГц, 10:1, 600 В (DC+пик.AC), 10 МΩ, 10 пФ

HZ53

Пассивный пробник 100 МГц, 100:1, 1200 В (DC+пик.AC), 100 МΩ, 4,5 пФ

HZ154

Пассивный пробник 10/100 МГц, 1:1/ 10:1, (10:1) 600 В (DC+пик.AC), 1/10 МΩ, 82/12 пФ

RT-ZP03

Пассивный пробник 300 МГц, 10:1/ 1:1

HZO20

Высоковольтный пробник 400 МГц, 1000:1, 1000 В скз., 50 МΩ, 7,5 пФ

HZO30

Активный пробник 1 ГГц, 10:1, 20 В макс, 1 МΩ, 0,9 пФ (внешний источник питания в комплекте)

HZO40

Активный дифференциальный пробник 200 МГц, 10:1, макс. дифф. вх. напряжение +/-20 В (DC + пик. AC), вх. импеданс между входами 1 МΩ, 3,5 пФ (в комплекте батарея питания 9 В (6LR61 («крона») и USB-кабель для внешнего питания)

HZO41

Активный дифференциальный пробник 800 МГц, 10:1, макс. дифф. вх. напряжение +/-15 В (DC + пик. AC), вх. импеданс между входами 200 кΩ, 1 пФ (в комплекте батарея питания 9 В (6LR61 («крона») и USB-кабель для внешнего питания)

HZ115

Дифференциальный пробник 20/30 МГц, 100:1/1000:1, дифф. вх. напряжение 1000В (АСскз), макс. дифф. вх. напряжение +/-1400 В (DC + пик. AC), вх. импеданс 60 МΩ, 1,5 пФ (в комплекте батарея питания 9 В (6LR61 («крона»))

HZO50

Токовый пробник постоянного/переменного тока +/-20 AСКЗ / 30 Апик, DC-100 кГц, макс. напряжение 300 Вскз (AC или DC), импеданс нагрузки >100 кΩ, ≤100 пФ

HZO51

Токовый пробник постоянного/переменного тока +/-100 AСКЗ / 1000 Аскз, DC-20 кГц, макс. напряжение 300 Вскз (AC или DC), импеданс нагрузки >100 кΩ, ≤100 пФ

HZO90

Сумка для защиты и транспортировки прибора

HZO91

Комплект для монтажа в 19-дюймовую стойку, 4U
