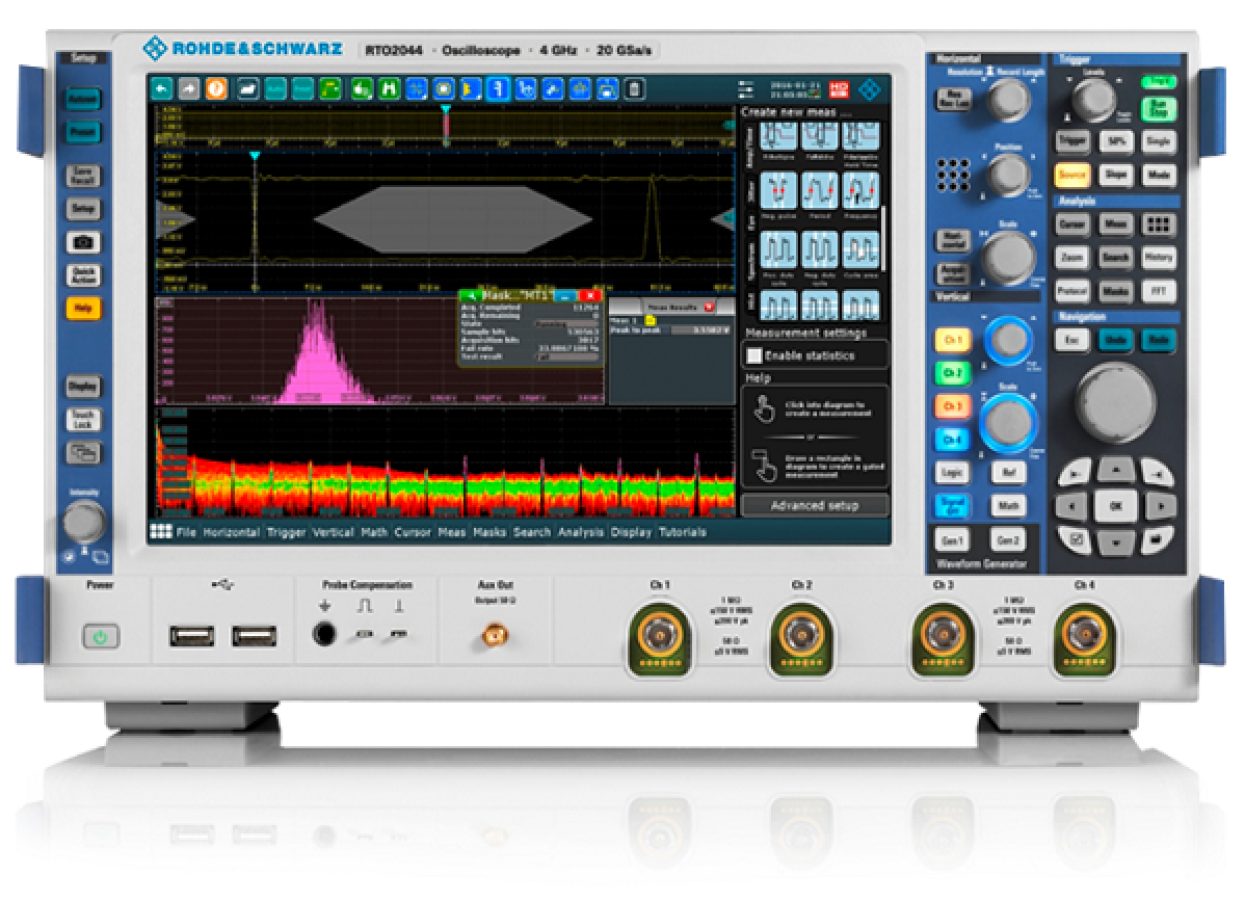

Rohde&Schwarz RTO1044 - цифровой осциллограф, 4 ГГц, 4 канала

Артикул: RS-RTO1044

Товар не поставляется

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Rohde&Schwarz RTO1044 осциллограф сочетает превосходное качество отображения сигнала, высокую скорость сбора данных и первую в мире цифровую систему синхронизации в реальном времени с компактной конструкцией. Прибор оснащен функциями измерения и анализа с аппаратным ускорением.

Основные свойства

  • Быстрое обнаружение аномалий сигнала
  • Аппаратное ускорение анализа
  • Высокоточная цифровая система синхронизации
  • Новый уровень удобства работы
  • Убедительная точность

Технические характеристики Rohde&Schwarz RTO1044

Параметры Значение

Система вертикального отклонения

Количество каналов

4

Полоса пропускания
(по уровню – 3 дБ) при 50 Ом

4 ГГц

Время нарастания переходной характеристики (расчетное)

100 пс

Входное сопротивление

50 Ом ±1,5 %

1 МОм ±1 %, 15 пФ (расчетное)

Чувствительность(при максимальной полосе пропускания во всех диапазонах)

50 Ом: от 1 мВ/дел до 1 В/дел

1 МОм: от 1 мВ/дел до 10 В/дел

Разрешение АЦП (эффективное количество бит)

> 7 бит (измеренное значение в English data sheet ->(measured))

Система сбора информации

Максимальная  частота  дискретизации
(в режиме реального времени)

10 ГГц на канал

20 ГГц при объединении каналов

Объем памяти (на канал / при одном активном канале)

20/80 млн отсчетов

с опцией RTO-B101

50/200 млн отсчётов

с опцией RTO-B102

100/400 млн отсчетов

Максимальная скорость сбора данных

1000000 сигналов/с (непрерывный захват и вывод, частота дискретизации 10 ГГц, 1 тыс. отсчетов)



время простоя < 200 нс (режим сегментированной развертки)

Типы детекторов (любое сочетание детекторов и арифм. операций с каждым из способов представления)

выборка, пиковый детектор, режим высокого разрешения, среднеквадратичное значение

DC accuracy

Режимы отображения

выключены, огибающая, усреднение

Режимы интерполяции

линейная, Sin(x)/x, ступенчатая

Система горизонтального отклонения

Диапазон временной развертки

от 25 пс/дел до 50 с/дел

Погрешность временной развертки (после поставки/калибровки)

2,5×10-5, 2×10-8 (опция RTO-B4)

Перекос между каналами

±100 нс

Система синхронизации

Режимы синхронизации

по фронту, по импульсу, по длительности, рант, по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, I2C, SPI, UART/RS-232, ТВ/видео

опционально: CAN LIN, FlexRay, I2S/LJ/RJ/TDM, MIL-1553, ARINC 429

Чувствительность (задание гистерезиса системы запуска)

устанавливается автоматически или вручную, от 0,1 до 5 дел

Минимальная длительность импульса

100 пс

Режимы связи

как в канале; подавление ВЧ с регулируемой частотой среза от 100 кГц до 50 % от полосы пропускания

Математические операции

Алгебраические

математические, логические операции, сравнение, частотная область, цифровые фильтры

Мат. операции, оптимизированные на аппаратном уровне

+, -, *, 1/x, |x|, производная, log10, ln, log2, масштабирование, КИХ, модуль БПФ

Функции анализа и измерений

Функции анализа с аппаратным ускорением

спектр, гистограмма, испытания на соответствие маске, курсор

Функции измерения с аппаратным ускорением

амплитудные измерения, временные измерения

Общие характеристики

Габариты (Ш × В х Г)

427 мм × 249 мм × 204 мм

Масса

9,6 кг

Экран

10,4’’ цветной сенсорный TFT дисплей (1024 x 768 пикселей)

Возможности подключения

1 Гбит/с LAN, 4 х USB 2.0, GPIB (опционально), DVI для внешнего монитора, внешняя синхронизация, выход для синхронизации

Применение Rohde&Schwarz RTO1044:

  • Последовательной передачи данных

  • Логический анализ

  • Демодуляция сигналов на квадратурные составляющие

  • Анализ целостности сигналов

  • Анализ протоколов последовательной передачи данных

  • Испытания на соответствие стандартам передачи данных

  • Анализ мощности

  • Анализ электромагнитных помех
