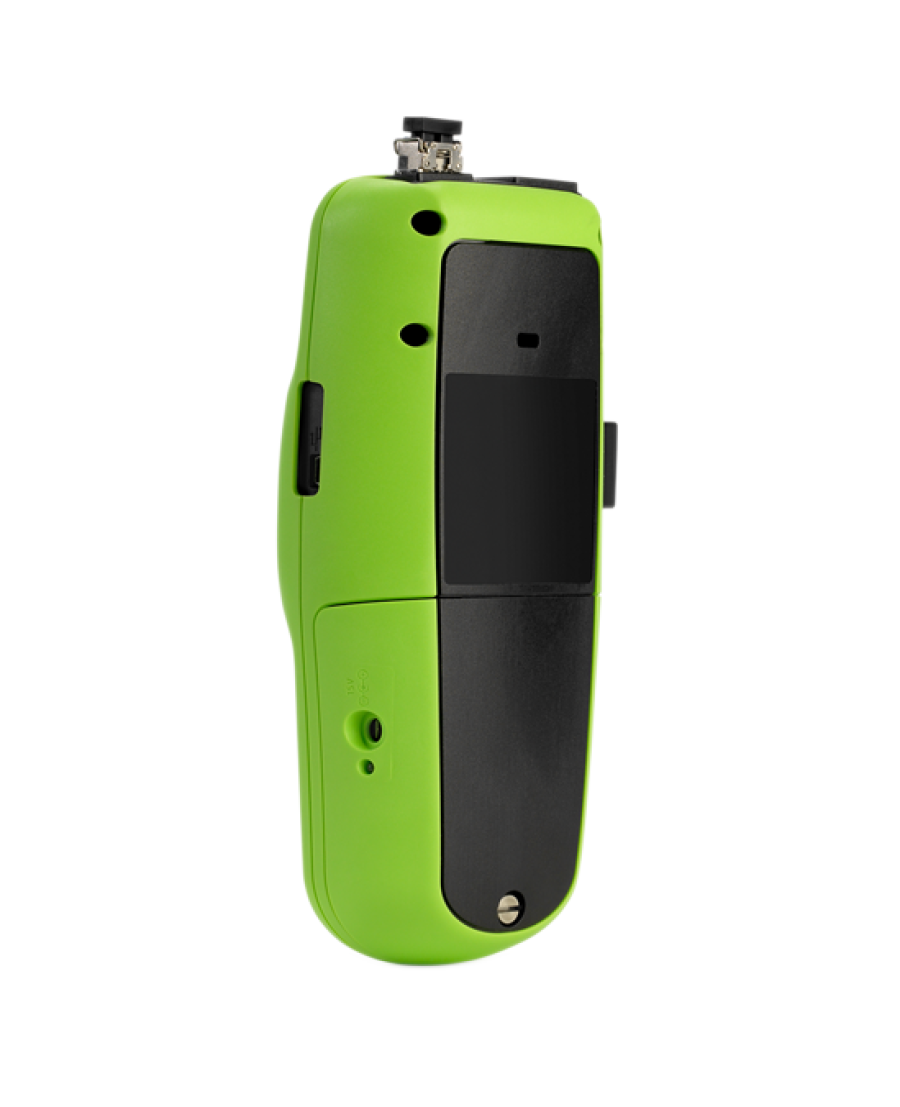

NETSCOUT LinkRunner AT 2000 KIT - расширенный набор сетевого тестера LinkRunner AT 2000 для медных и оптических Ethernet сетей

Артикул: LRAT-2000-KIT

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

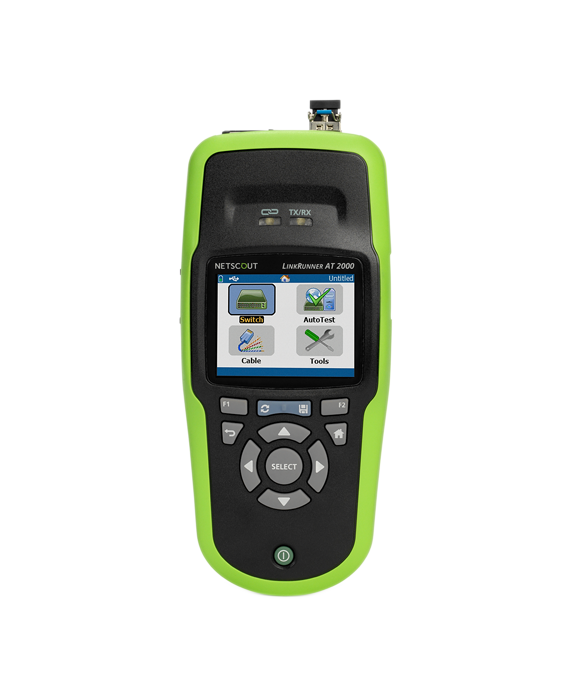

NetAlly LinkRunner AT 2000 KIT - расширенный комплект сетевого тестера LinkRunner AT 2000 для поиска и решения проблем в медных и оптических сетях Ethernet (10/100/1000 Mbit/s). Он прост и удобен в эксплуатации, имеет графическое, интуитивно понятное и русскоязычное меню. Для повышения скорости устранения неполадок, LinkRunner AT 2000 оснащен режимом настраиваемого автоматического тестирования, что позволяет в один клик проводить диагностику неисправностей кабеля, определять доступность сетевых сервисов, устройств и их настройки. Благодаря наличию в комплекте 6-ти удаленных идентификаторов, комплект позволяет быстро идентифицировать нужные порты кросса, а защитный чехол предохранит тестер от повреждений при падении.

Результаты тестирования могут быть сохранены на устройстве, перенесены на ПК или автоматически загружены в бесплатную облачную службу управления результатами Link-Live, с возможностью дальнейшего анализа, совместного доступа и формирования отчетов.

Основные функциональные возможности NetAlly LinkRunner AT 2000 KIT

  • Обнаружение имени ближайшего коммутатора и информации о порте через CDP / LLDP / EDP;
  • Проверка скорости / дуплексного режима связи;
  • Измерение времени отклика ключевых сетевых устройств (TCP / IP);
  • Тестирование Power-over-Ethernet (PoE) 30 Вт 802.3af/at под нагрузкой TruePower ™;
  • Отображение графической схемы разводки витой пары;
  • Определение короткого замыкания, обрывов, перепутанных пар и жил;
  • Измерение длины кабеля, расстояния до обрыва или короткого замыкания;
  • Идентификация портов кросса при помощи входящих в комплект 6-ти удаленных идентификаторов;
  • Цифровой генератор тонального сигнала для трассировки кабеля и отбора кабельных пар в активных сетях с высоким уровнем внешних помех при помощи индуктивного щупа (опция);
  • Подключение к оптическим линиям через SFP модуль (тип 100BASE-FX и/или 1000BASE-LX/SX/ZX - заказываются отдельно);
  • Измерение уровня оптической мощности сигнала;
  • Функция рефлектора (установление “петли” на уровне 2 и 3) для тестирования производительности сети;
  • Поддержка IPv6;
  • Режим автоматического тестирования и документации основных параметров (PoE, ближайший коммутатор (наименование, модель, порт, IP адрес,VLAN), шлюз, DHCP и DNS серверы);
  • Измерение времени отклика ключевых сетевых устройств или любых URL-адресов, в т.ч. с конкретным номером порта (до 10 адресов из списка);
  • Внутренняя память для сохранения отчётов о тестировании и возможность автоматической выгрузки результатов в бесплатное защищенное облачное хранилище;
  • Автоматизация отчетности и обеспечение совместной работы с результатами тестирования в облачной службе Link-Live;
  • Большой цветной дисплей и понятный русскоязычный интерфейс;
  • Защитный резиновый чехол.

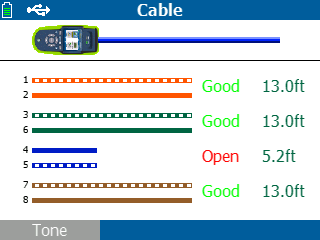

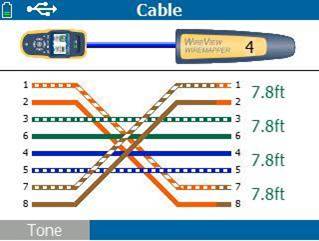

Определение повреждений кабеля:

Примеры тестирования сети:

Видео обзор сетевого тестера NetAlly LinkRunner AT 2000

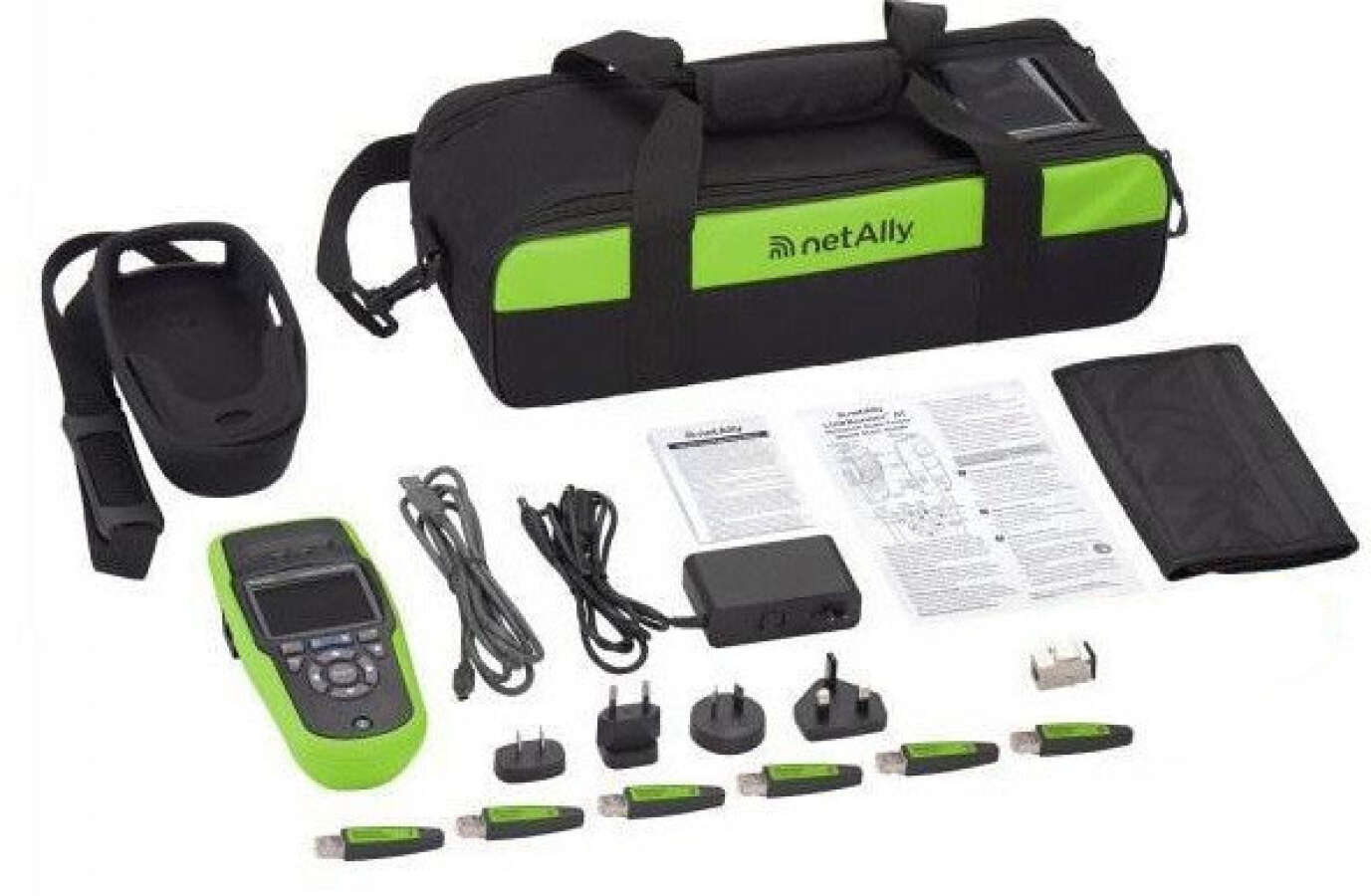

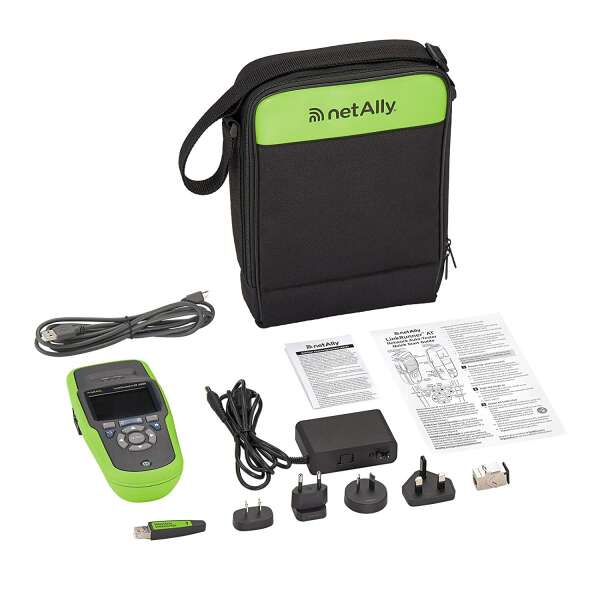

Комплект поставки NetAlly LinkRunner AT 2000

  • Тестер LRAT-2000 с литий-ионным аккумулятором – 1 шт.

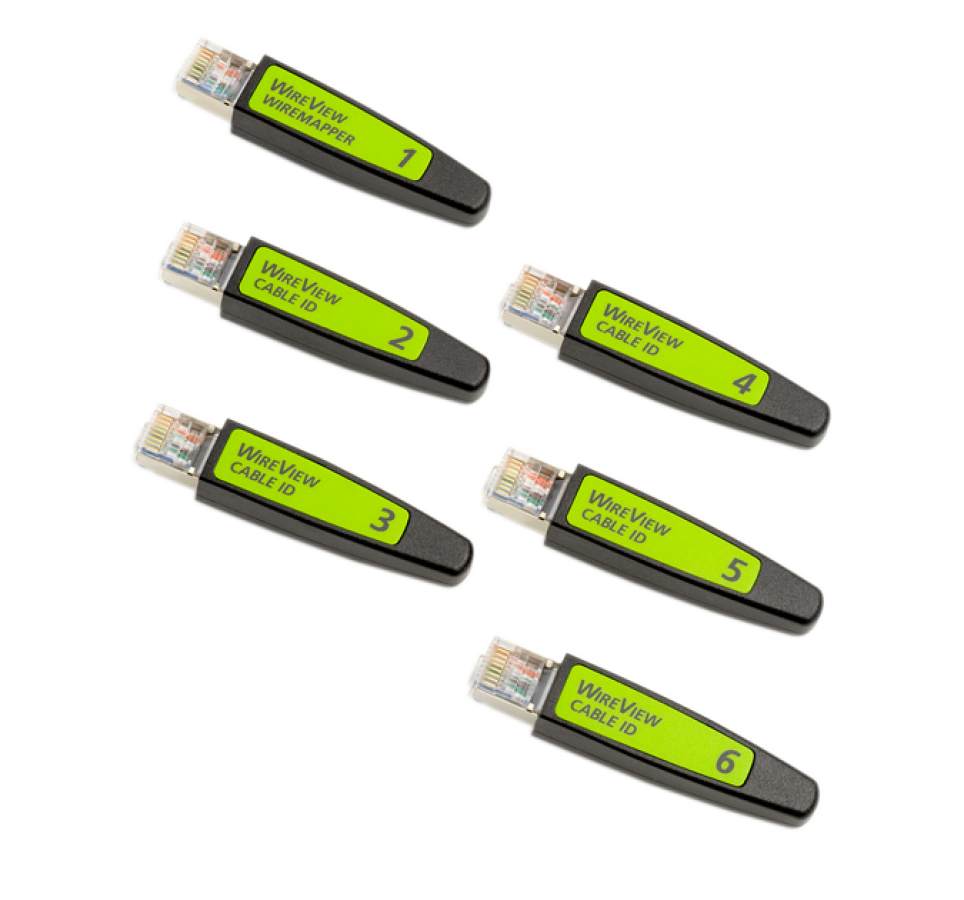

  • Идентификаторы Wireview №1-6 – 6 шт.
  • USB-кабель – 1 шт.
  • Модульный адаптер RJ45\11 – 1 шт.
  • Зарядное устройство – 1 шт.

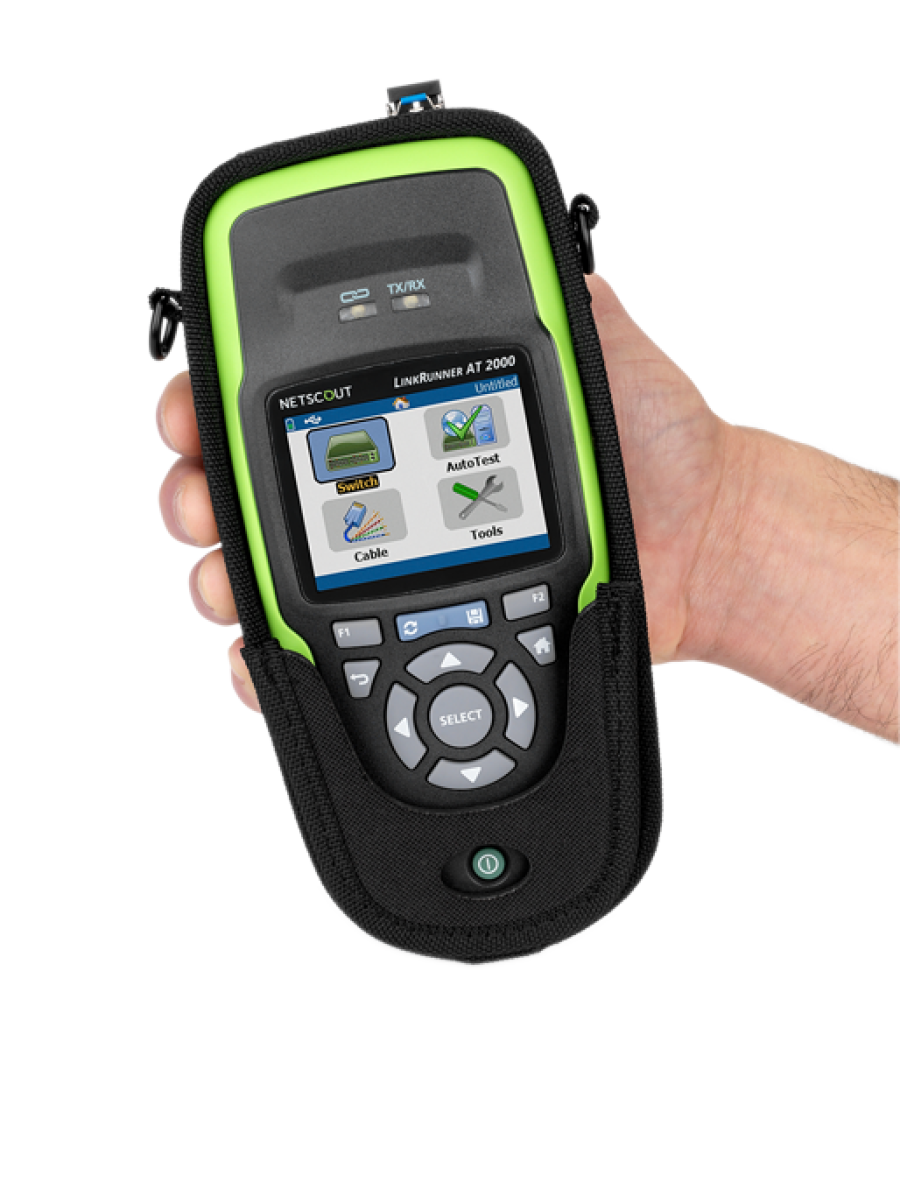

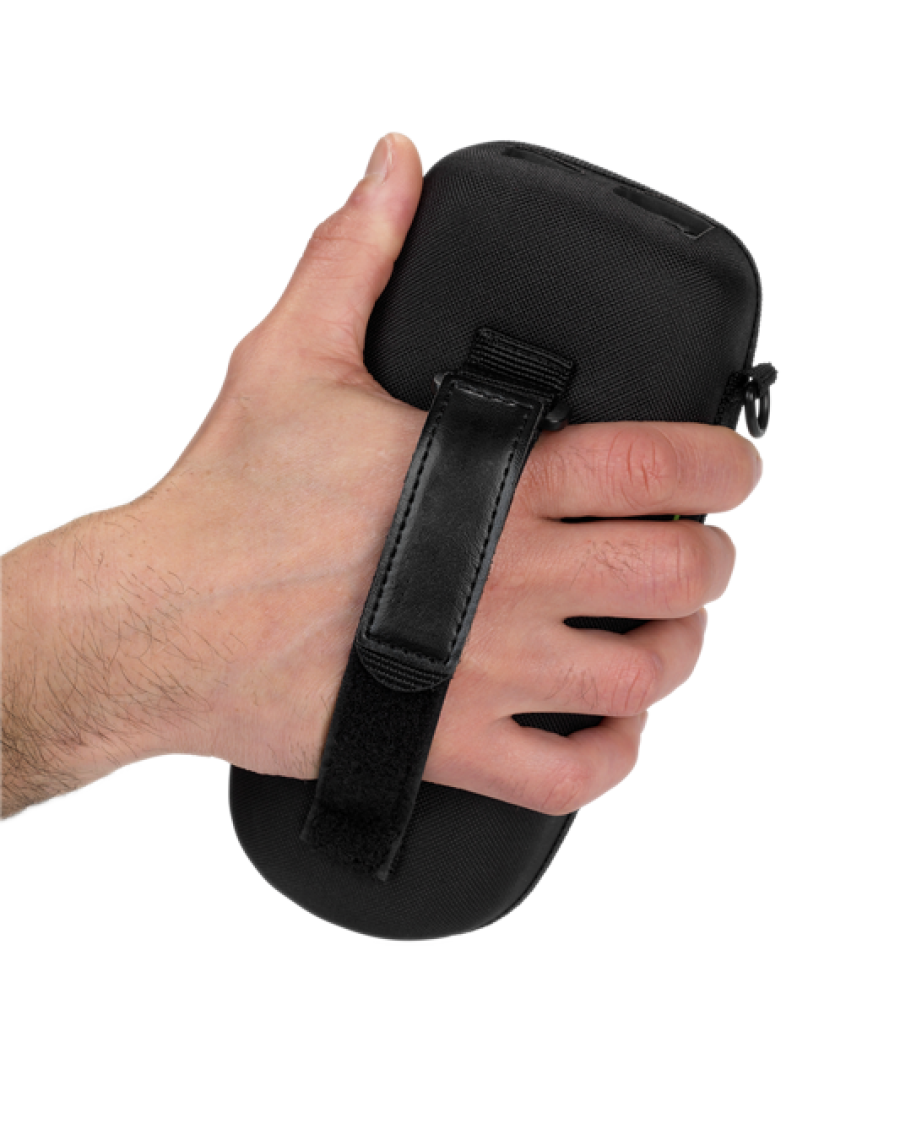

  • Чехол для LinkRunner AT - 1 шт.
  • Руководство по началу работы с устройством – 1 шт.

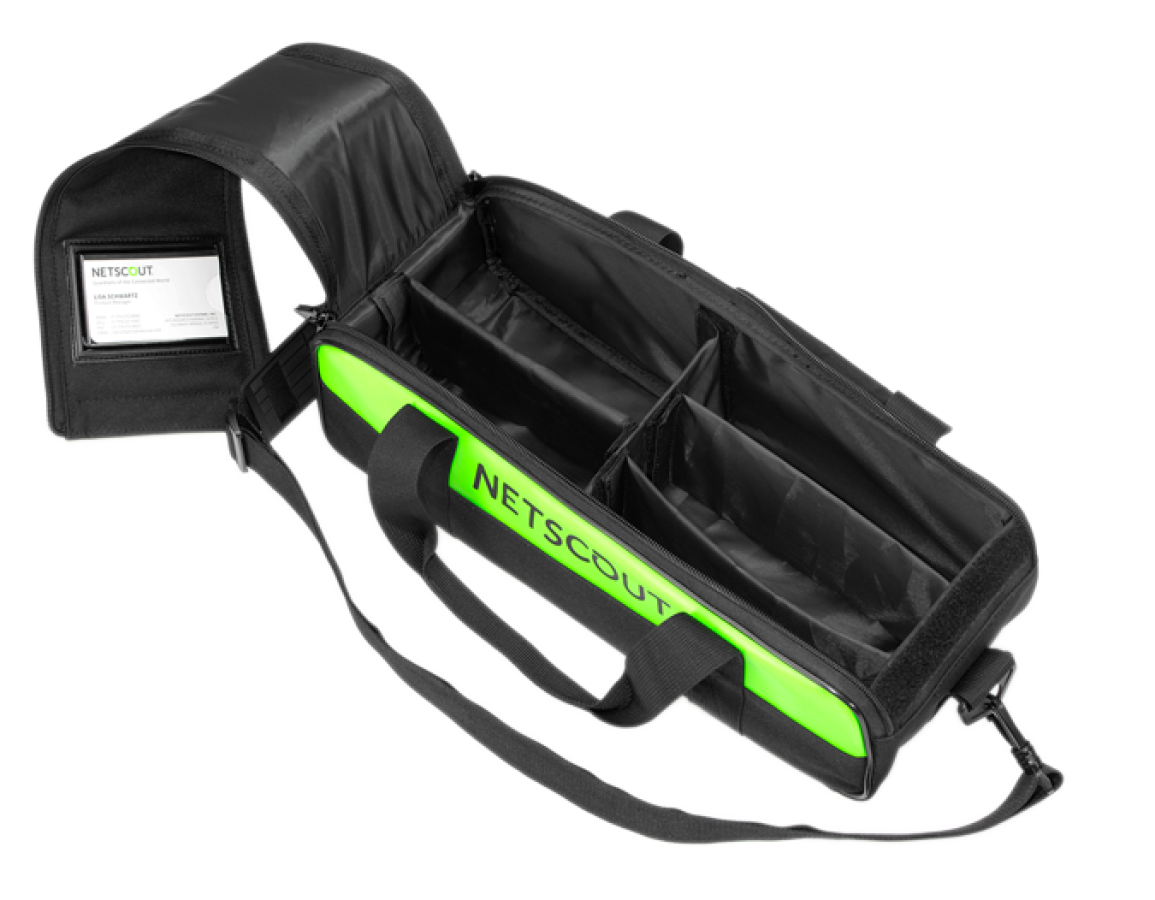

  • Мягкая сумка – 1 шт.



Технические характеристики NetAlly LinkRunner AT2000

Параметр Значение
Основные характеристики
Подключение к медным сетям RJ-45: 10BASE-T, 100BASE-TX, 1000BASE-T и PoE (IEEE 802.3af и 802.3at); 100BASE FX и 1000
Подключение к ВОЛС Порт адаптера SFP поддерживает 100BASE-FX and 1000BASE-LX/ SX/ZX (только LRAT-2000)
Тестирование кабеля Длина пар, обрывы, короткие замыкания, расщепления пар, определение типов патч-кордов (перекрест/прямой), поддержка кабельных идентификаторов
Генератор тонального сигнала
  • Цифровой сигнал генератора: 500 кГц (совместим с индуктивным щупом IntelliTone);
  • Аналоговые сигналы: 400 Гц, 1 кГц (Совместим со всеми индуктивными щупами, принимающими аналоговый сигнал на указанной частоте)
Ввод и отображение информации
Дисплей 2,8-дюймовый цветной ЖК-дисплей (320 x 240 пикселей)
Светодиодные индикаторы 2 Светодиода (Индикаторы соединения с сетью и получения/передачи сигнала)
Клавиатура 12-ти кнопочная
Основной интерфейс USB, 5-контактный mini-B
Обьем внутренней памяти 50 отчетов
Требования к ПК для установки ПО LinkRunner Manager Software
Поддерживаемые ОС Windows 8.1, Windows 10
Процессор 1 ГГц или более производительный с поддержкой PAE, NX, и SSE2
ОЗУ 1 ГБ (32-бит) или 2 ГБ (64-бит)
Жесткий диск 1 ГБ
Дисплей 1024 x 768, 32-бит (рекомендуется)
Интерфейсы USB порт
Питание
Тип батареи

Съемный блок Li-Ion аккумуляторных батарей 18.5 Вт/ч

Продолжительность работы от комплекта батарей

Li-ion: 6 часов; (Типичное время зарядки - 3 часа)

Внешний адаптер переменного тока/зарядное устройство
  • Входное напряжение переменного тока - 90 - 264 В, 48-62 Гц;
  • Выходное напряжение адаптера:  15 В постоянного тока при 1,2 А
Условия эксплуатации
Температура эксплуатации 0 ºC ... +45 ºC (Батарея не будет заряжаться, если внутренняя температура тестера превышает 45 ºC)
Относительная влажность
  • 90% (10ºC ... 35ºC)
  • 75% (35ºC ... 45ºC)
Температура хранения -20 ºC ... +60 ºC
Нагрузки и вибрация Случайные вибрации, 2 г, от 5 до 500 Гц (класс 2), прошел тест на удар при падении с высоты 1 м
Безопасность

EN/IEC 6-0825-1:2007, EN/IEC 60825-2:2004+ A1:2007

Высота над уровнем моря 4000 м; хранение: 12000 м
Электромагнитная совместимость
FCC (Часть 15, класс A), EN 61326-1
Сертификаты и соответствия Отвечает соответствующим директивам Европейского Союза. Отвечает соответствующим австралийским стандартам. Внесен в реестр Канадской ассоциации стандартов
Габариты и вес
Габариты 89 х 198 х 48 мм
Вес 500 гр.

Сравнительная таблица функциональных возможностей тестеров LinkRunner AT 1000, LinkRunner AT 2000, LinkRunner G2, LinkRunner 10G

Параметр LinkRunner AT1000 LinkRunner AT2000 LinkRunner G2 LinkRunner 10G
Оптический интерфейс SFP - + + +
Тестирование повреждений кабеля и схемы разводки + + + +
Определение обрыва кабеля, подключенного к коммутатору - - + +
Измерение отношения сигнал/шум по мультигигабитному кабелю - - - +
Проверка скорости канала/дуплекса - 10M, 100M, 1G + + + +
Проверка скорости соединения/дуплекс (2,5, 5G), 10G - - - +
Тестирование PoE под нагрузкой от PSE (диапазон классов) - 30 Вт (0 - 4) 90 Вт (0 - 8, UPOE) 90 Вт (0 - 8, UPOE, инжектор)
Определение напряжения PoE инжектора - - + +
Поддержка IPv6 - + + +
Тестирование коммутатора  (xDP/LLDP) + + + +
Тестирование DHCP, DNS и шлюза + + + +
Тестирование и мониторинг магистральных портов VLAN - - + +
Тестирование доступа к целевым IP-сервисам (PING / TCP CONNECT) 10 10 да, не ограниченное количество
Тестирование производительности сети - Reflect 1G Reflect 1G Peer 10G
Квалификация пропускной способности LANBERT™ - - Reflect 1G App Controller
1G - 10G
Время отклика поиска DNS - - - +
Возможность контроля глубины автоматического тестирования с помощью функции «Остановить после»* - - + +
Захват пакетов - - до 1G до 10G
Возможность установки дополнительных Android приложений - - + +
Документирование тестов с помощью встроенной камеры и сканирование штрих-кода - - + +
Выполнение HTTP / FTP тестов - время ответа конечного устройства - - - +
Обнаружение сети и устройств* - - - +*
Анализ пути* - - - +*
Отображение топологии сети* - - - +*
Удаленное управление прибором - - Через сторонние приложения +*
Подключение к Wi-Fi - - Через адаптер USB-A
Базовая видимость Wi-Fi - - Через сторонние приложения
Память результатов тестирования (количество результатов) 10 50 более 50
Тип батареи 4хАА Li-ION Li-ION

* Функция требует наличие активной поддержки AllyCare

Функциональные возможности NetAlly LinkRunner AT2000

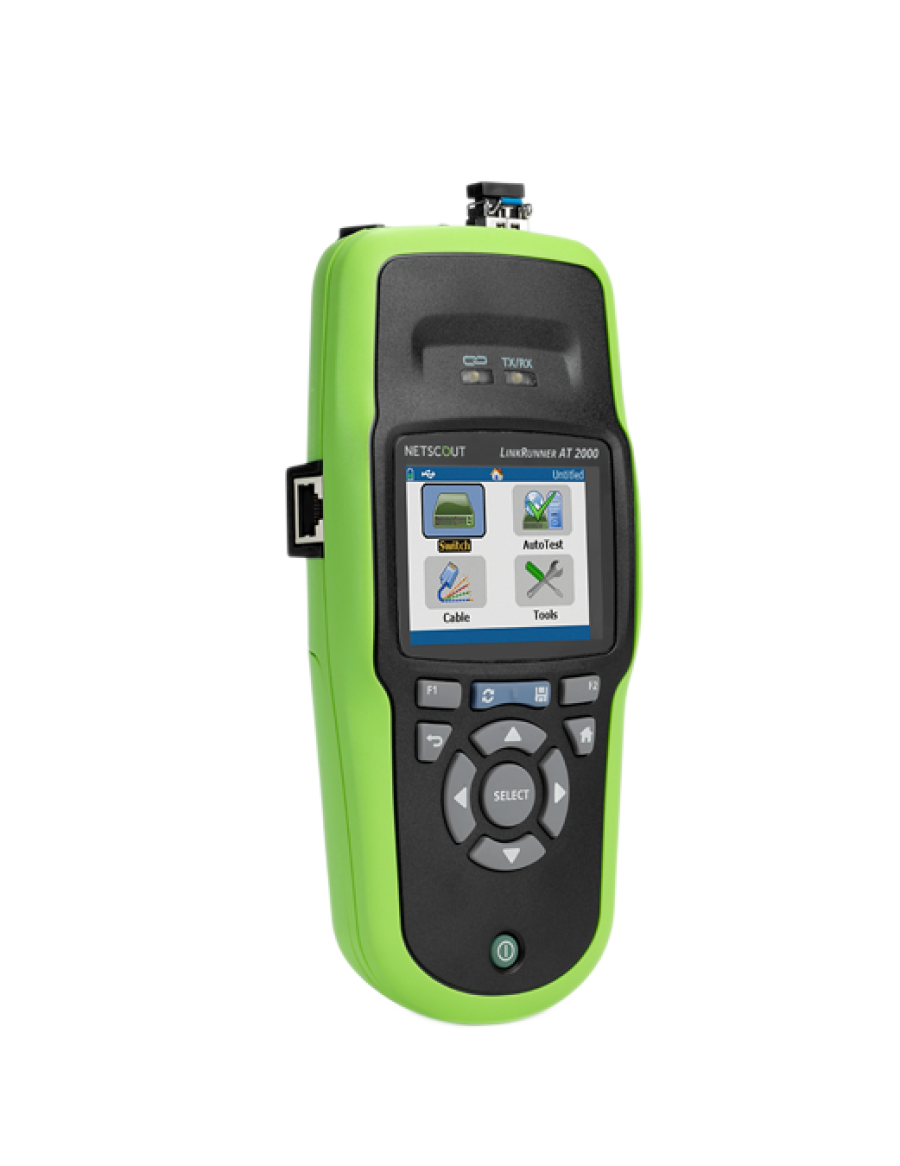

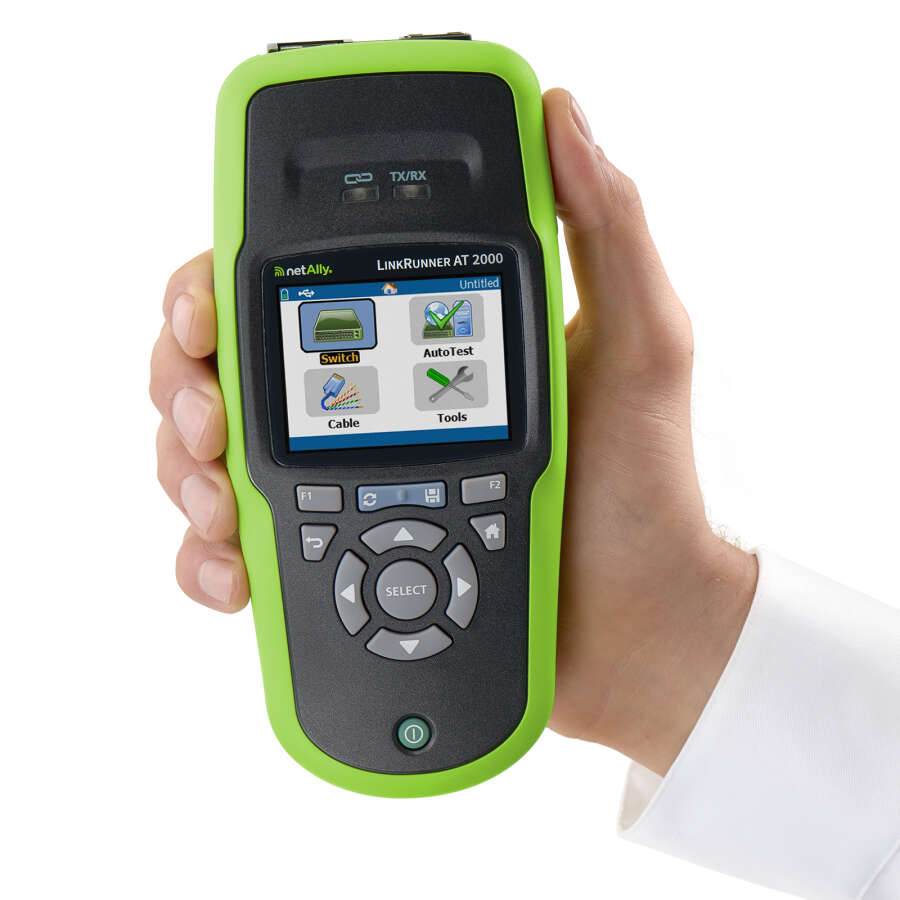

Стартовое меню тестера

После включения тестера на стартовой странице отображается 4 основных пункта меню, позволяющих настроить прибор и провести тестировнаие. На экране также отображается статус батареи, статус USB подключения и активный профиль тестирования.
  • Тестирование коммутатора (Switch). В данном режиме отображается заявленная и фактическая скорость соединения, проводятся измерения PoE и определяется ближайший коммутатор с его именем, типом, IP-адресом, портом, слотом и информацией о VLAN.
  • Тестирование кабеля (Cable). В случае если кабель подключен без оконечной нагрузки или с его удаленной стороны установлен идентификатор WireViewTM, отображается информация о кабеле или информация о схеме проводов. Эту функцию также можно использовать для поиска кабеля или порта при помощи индуктивного щупа (поставляется отдельно).
  • Режим автоматического тестирования (AutoTest). Применяется для проверки качества соединения с к выбранными целевыми сервисами или страницами. Прибор позволяет ввести до 10 целей в виде URL-адреса или IPv4 / IPv6-адреса вместе с дополнительным номером порта. Если порт не указан, выполняется проверка связи. Когда порт указан, выполняется TCP SYN / ACK. Это также называется тестом на подключение TCP.
  • Панель инструментов (Tools) позволяет выполнить настройки тестера и управлять файлами измерений.

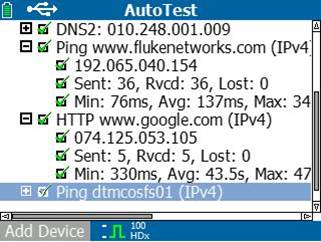

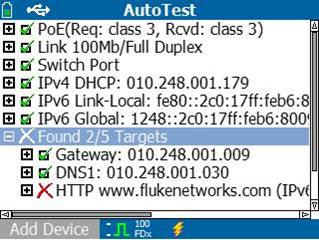

Режим автоматического тестирования

Режим предназначен для облегчения работы сетевых инженеров и обеспечения оперативной диагностики сети. Он позволяет оценить основные характеристики сети и проверить качество доступа к выбранным целевым сервисам как в пределах так и за пределами сети (IP-адрес или DNS-имя). В результате проведения автоматического тестирования отображаются данные:
  • Класс PoE (только для медных кабелей);
  • Скорость соединения и дуплекс (фактические и заявленные);
  • Пара RX и полярность;
  • Аутентификация 802.1x;
  • Наименование коммутатора, порт, VLAN, модель и IP;
  • Автосогласование DHCP с подсетью и адреса DHCP сервера;
  • Доступность IPv4 и IPv6;
  • Функция Ping и подключение порта TCP с потерями, минимальной, максимальной и средней скоростями.

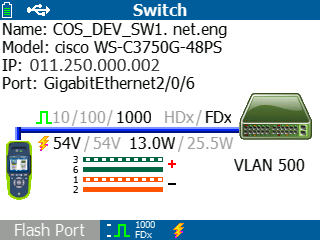

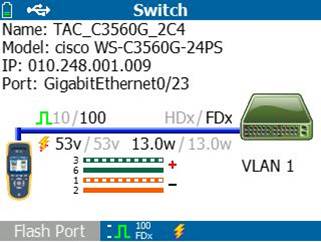

Определение подключения, ближайшего коммутатора и VLAN:

После подключения тестера к линии посредством медного или оптоволоконного кабеля, на экране отображается тип соединения и мощность сигнала. Затем LinkRunner AT используя протоколы IEEE Link Layer Discovery Protocol (LLDP), а также Cisco и Extreme Discovery Protocols (CDP и EDP) отобразит VLAN, модель ближайшего коммутатора, гнездо и порт. Функция "Flash Port" используется для непосредственной идентификации порта коммутатора (мигает светодиод), к которому с удаленной стороны кабеля подключен тестер.
  • Наименование и модель коммутатора;
  • IP-адрес;
  • Порт, гнездо, VLAN;
  • Скорость соединения и дуплекс (фактические и заявленные);
  • Мощность сигнала;
  • Связь (MDI or MDI/X);
  • Напряжение и мощность PoE (фактические и предельные в условиях испытания);
  • Графическое отображение мощности в парах.



Тестирование PoE

LinkRunner AT способен проверить PoE при помощи повышения фактической мощности до 25,5 Вт (стандарт 802.3at). Он подает нагрузку в цепь на коммутаторы, кабели и коммутационные панели, измеряя при этом напряжение и используемые пары. Возможность проверки TruePower (настоящей мощности) позволит быстро подготовить сети до установки видеокамер, точек доступа и телефонов.

Тестирование питания через Ethernet (PoE) по умолчанию отключено. Чтобы включить PoE, выберите «Инструменты»> «Конфигурация PoE» и установите флажок «Включить PoE». Выберите класс Power Sourcing Equipment (PSE) для проверки.
TruePower применяет нагрузку, эквивалентную выбранному классу, чтобы имитировать питаемое устройство (PD).

Без TruePower LinkRunner AT2000 отображает:

  • Запрошенный класс PoE и подтверждение класса, полученное от PSE;
  • Положительные и отрицательные пары PoE;
  • Запрошенная мощность PoE и подтверждение мощности, полученное от PSE;
  • Измеренное напряжение PoE без нагрузки;
  • PSE рекламируемого типа

При включенном TruePower LinkRunner AT отображает следующую информацию:

  • Запрошенный класс PoE и подтверждение класса, полученное от PSE;
  • Положительные и отрицательные пары PoE;
  • PoE-мощность, запрошенная и измеренная от PSE;
  • Измеренное напряжение PoE с нагрузкой и без нагрузки;
  • PSE рекламируемого типа.

Доступность ключевого устройства и приложения

В дополнение к функции ping, которая может блокирываться, LinkRunner AT2000 производит открытое испытание порта TCP, чтобы верифицировать подключение приложения через IPv4 и IPv6. Тестер предоставляет информацию о маршрутизаторе, серверах DNS и DHCP и времени их реакции. Обеспечивается поддержка установки 10 целевых страниц или сервисов, путем указания необходимого URL или адреса IPv4/IPv6 и дополнительного номера порта приложения.

Аутентификация 802.1x

В данном режиме тестер позволяет включить аутентификацию 802.1х и установить скорость и дуплекс. Входящее в комплект ПО LinkRunner Manager Software поможет настроить тип 802.1x EAP, скачать сертификаты и ввести пароли.



Трассировка и идентификация кабелей

У Вас есть возможность отбирать свой кабель (порт) среди других при помощи встроенного тонального генератора и индуктивного щупа (опция). Цифровой режим генерации тона позволит работать на активных сетях и в условиях сильных помех, аналоговый служит для точного отбора необходимых проводников. Тестер может работать в удаленными идентификаторами (входят в комплект поставки), что значительно ускоряет поиск нужных портов коммутатора или розеток пользователя.

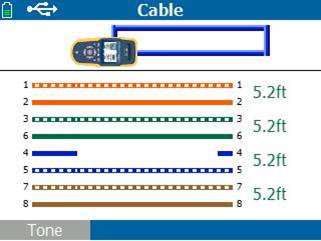

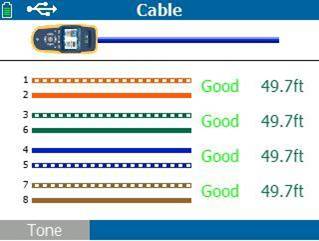

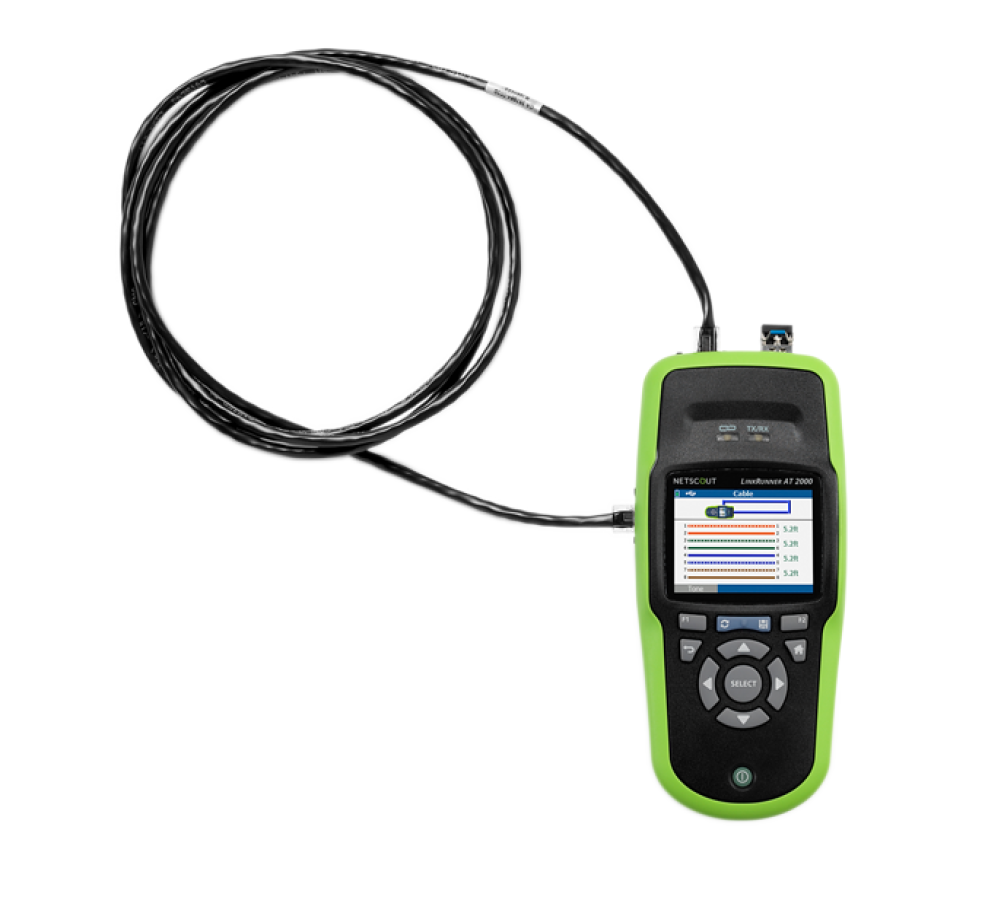

Определение длины кабеля и повреждений

LinkRunner AT проверяет коммутационные кабели, используя встроенный порт схемы разводки. Измеряет длину линии и расстояние до обрыва проводников, способен обнаружить короткое замыкание перепутанные, расщепленные пары и жилы.

  • Измерение длины и расстояния до обрыва без заглушки с обратной стороны;

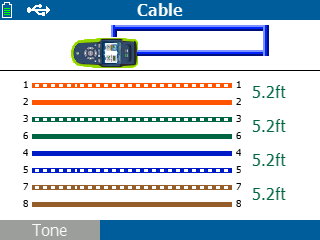

  • Тестирование патч кордов используя два встроенных порта;

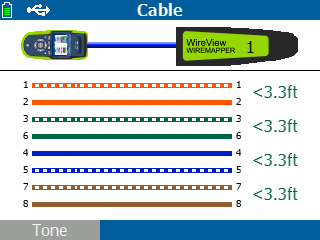

  • Тестирование схемы разводки линии используя удаленный идентификатор WireView (входит не во все комплекты)

Режим Отражателя:

Режим отражателя пакетов прибора LinkRunner AT 2000 позволяет использовать его в качестве удаленного устройства во время испытаний пропускной способности LAN и WAN до 1 Гбит/с. Может быть запрограммирован на подмену MAC и/или IP-адресов. LinkRunner AT 2000 поддерживает отражение пакетов для:
  • NETSCOUT OptiView XG Network Analysis Tablet
  • EtherScope Network Assistant (снят с производства)
  • MetroScope Service Provider Assistant (снят с производства)
  • Любое устройство, генерирующее потоки 802,3 кадров или потоки пакетов IP

MAC + NetAlly - эта настройка фильтра позволяет LR-AT 2000 отражать пакеты только тогда, когда поле MAC-адреса назначения совпадает с собственным MAC-адресом LR-AT 2000 и полезной нагрузкой NetAlly.
MAC + IP - эта настройка обмена позволяет LR-AT 2000 менять местами MAC-адреса источника и назначения и IP-адреса для пакетов, которые отражаются обратно в анализатор.

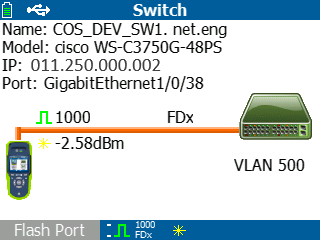

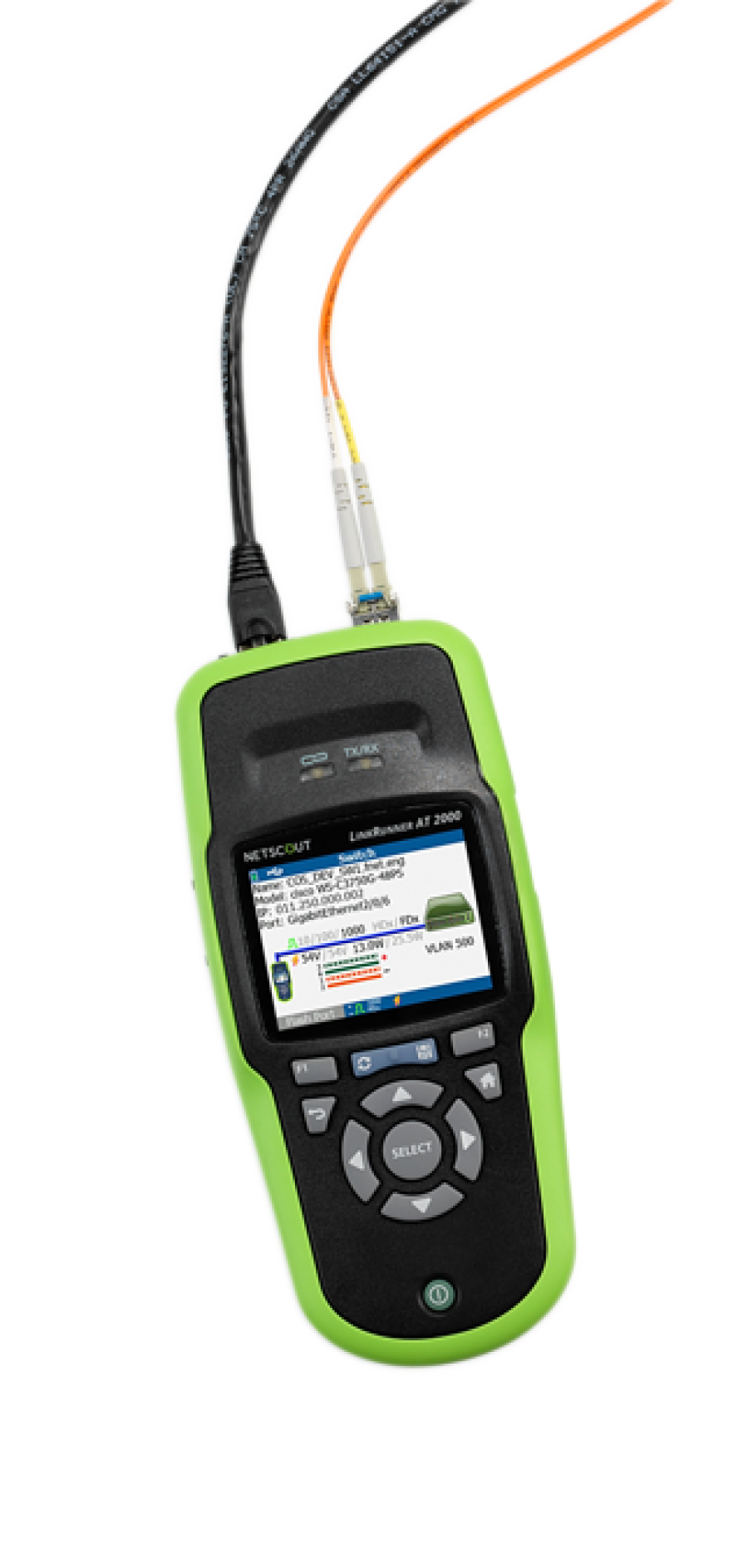

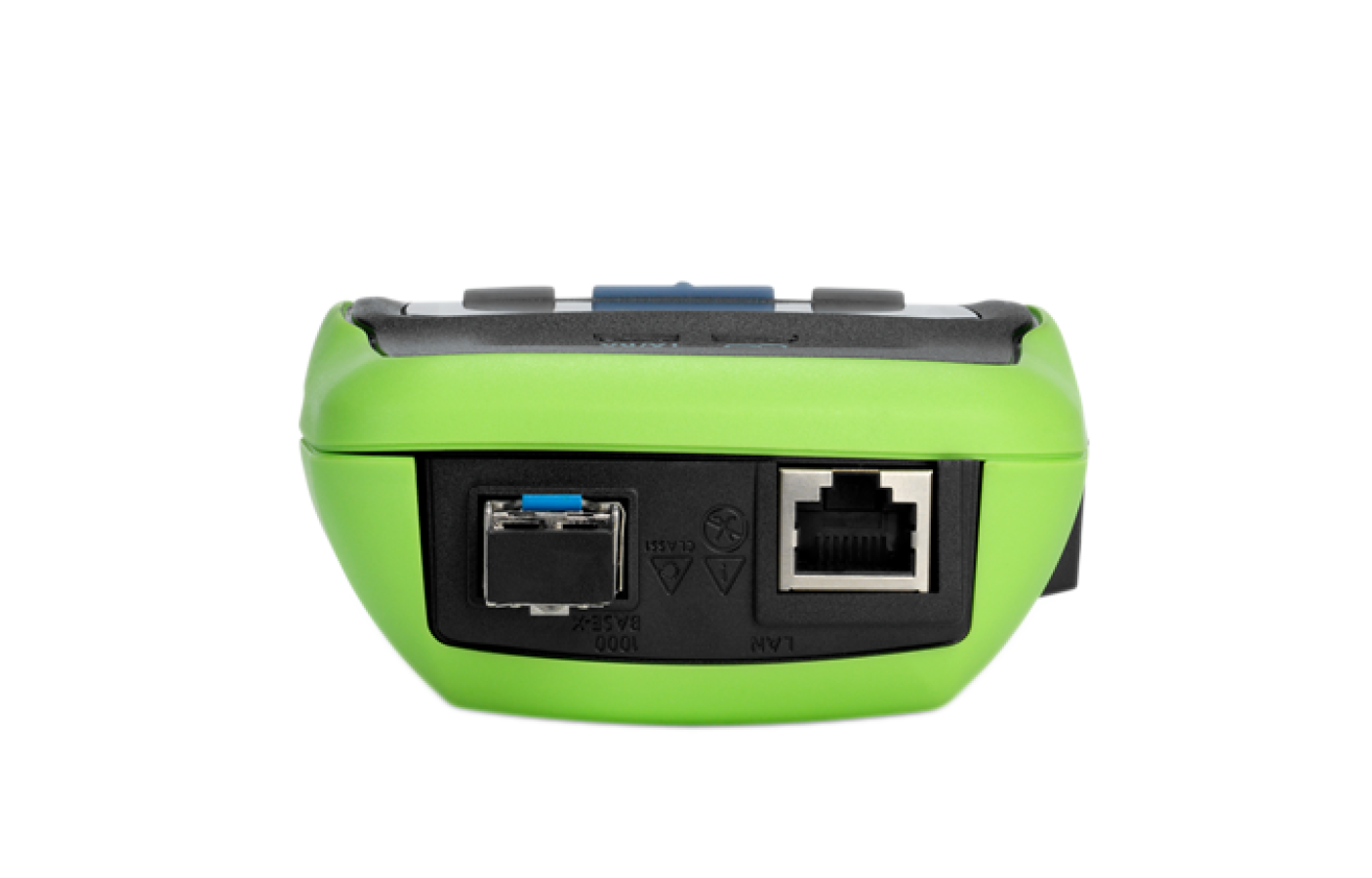

Тестирование волоконно-оптического канала:

Просто вставьте нужный адаптер SFP в оптоволоконный порт в верхней части тестера и подключите оптоволоконный кабель к сети. Если к сети подключены и оптоволокно, и медный кабель RJ-45, приоритет имеет медное соединение.
На Рис. 27 показаны результаты работы коммутатора через оптоволоконное соединение с каналом, скорость 1000 Мбит / с, полнодуплексный режим с уровнем сигнала 7,35 дБмВт.

Адресация IP V4 / V6:

Проверка процесса автосогласования IPv4 DHCP, подсети и DHCP-сервера, а также проверка локальной и глобальной адресации IPv6 Link.

Сохранение результатов в защищенном облачном хранилище LINK-LIVE CLOUD SERVICE и формирование отчетов

Бесплатный облачный сервис Link-Live позволяет в автоматическом режиме загружать и сохранять результаты тестирования LinkRunner AT. Сервис оснащен возможностями фильтрации и поиска результатов измерения, он позволяет лучшим образом организовать хранение, анализ и совместный доступ к результатам тестирования всех приборов NetAlly, эксплуатируемых компанией. Хранение результатов и формирование отчетов об измерениях доступно также локально.

К каждому из отчетов можно как из тестера, так и непосрежственно в облачной службе добавить комментарий.

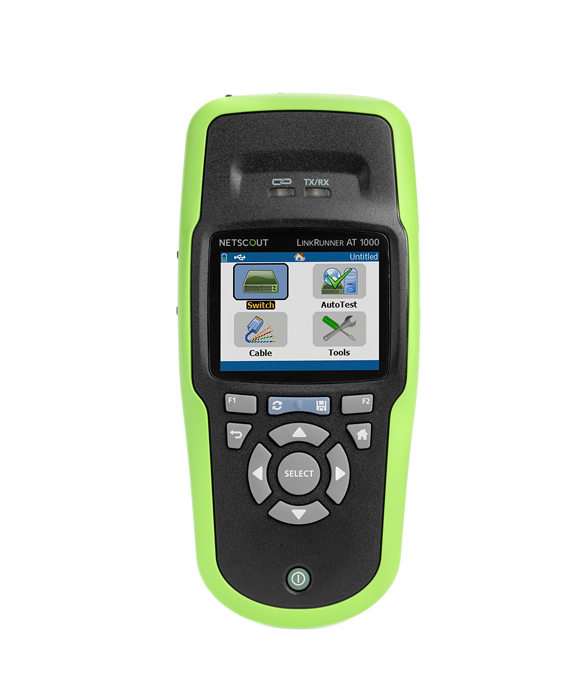

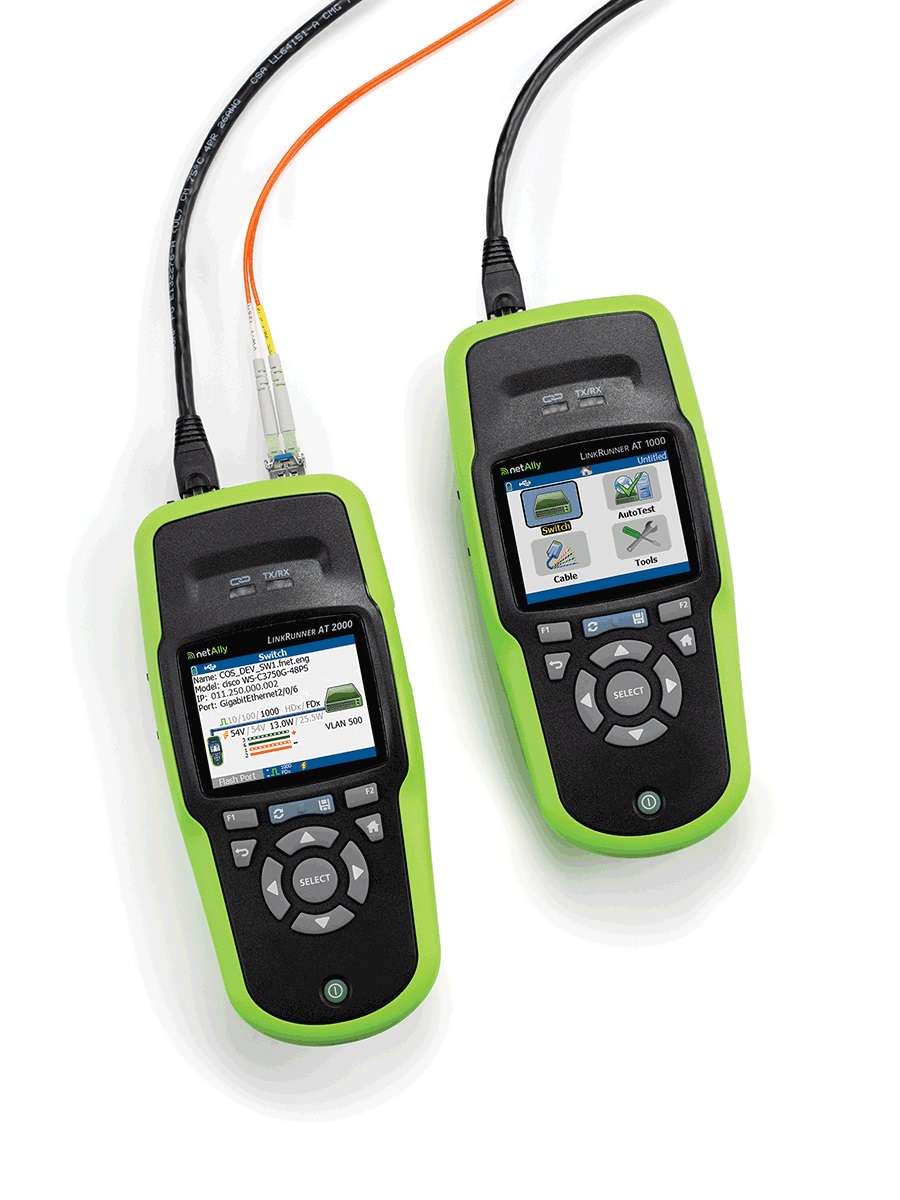

Основные отличия сетевых тестеров NetAlly AT1000 и AT2000

LinkRunner АТ доступен в двух моделях: LRAT-2000 и LRAT-1000. Модель LinkRunner АТ 2000 имеет следующие дополнительные* функции:
  • Поддержка оптоволоконных сетей
  • Тестирование PoE с нагрузкой (TruePower™)
  • Поддержка IPv6
  • Поддержка рефлектора (заворот трафика от совместимых утройств)
  • Большая емкость внутренней памяти: 50 отчетов (в LinkRunner AT 1000 – 10 отчетов)

*Эти дополнительные функции нельзя добавить к LinkRunner АТ 1000.





Тестирование сети Ethernet при помощи LinkRunner AT 2000, подключенного по оптике

Обзор сетевого тестера NetAlly (ранее Fluke Networks) LinkRunner AT2000

Обзор комплекта поставки и процесса тестирования кабеля при помощи NetAlly (ранее Fluke Networks) LinkRunner AT2000

Аксессуары для NetAlly LinkRunner AT 2000 KIT:

Фото Код товара Наименование
SFP-1000LX Волоконно-оптический трансивер SFP MM\SM LX Gig Fiber DDM 1310нм
SFP-1000SX Волоконно-оптический трансивер SFP MM SX Gig Fiber DDM 850нм
SFP-1000ZX Волоконно-оптический трансивер SFP ZX Gig Fiber DDM 1550нм

SFP-100FX
волоконно-оптический трансивер SFP 100Base-FX Fiber DDM
WIREVIEW 1 Кабельный идентификатор WireView №1 для LinkRunner AT

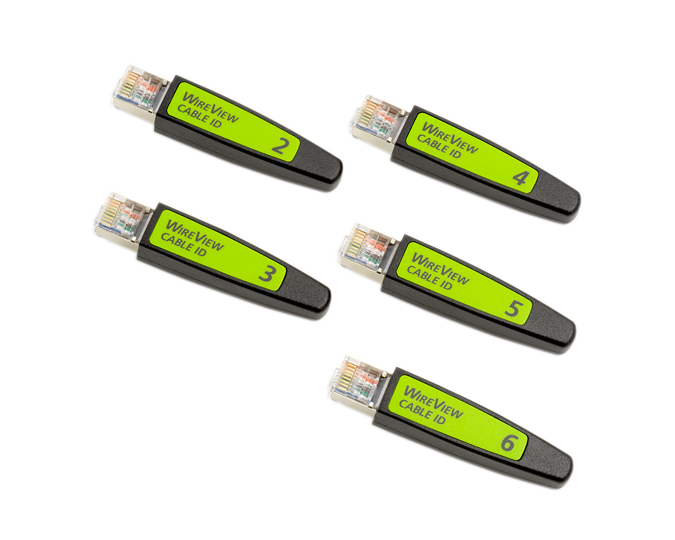

WIREVIEW 2-6 Кабельные идентификаторы № 2-6
FL-MT-8200-63A Fluke Networks IT200 Probe - щуп индуктивный
WBP-LION Аккумулятор Li-on для LinkRunnet AT и Aircheck
LRAT-AA-BATT Батарейный блок AA для LinkRunner AT и Aircheck

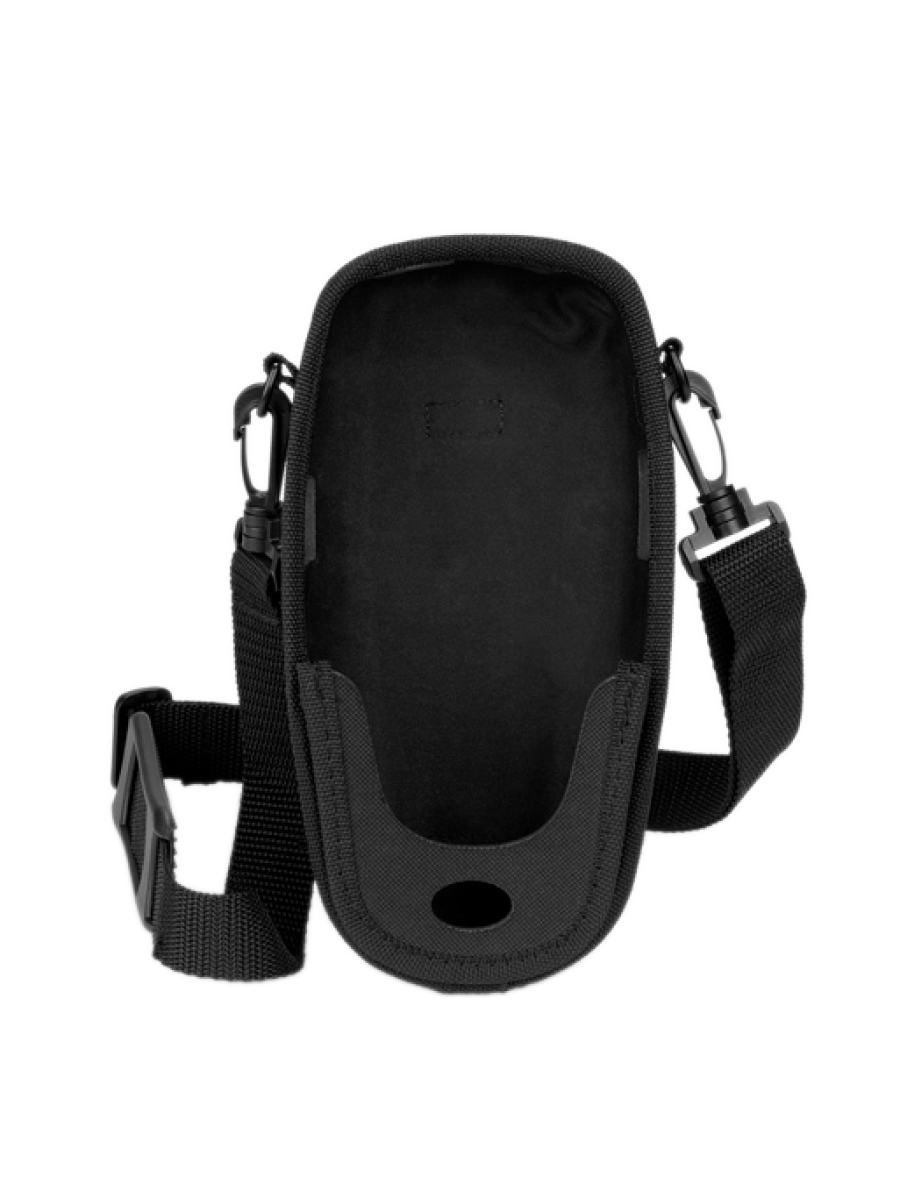

LRAT-Holster Чехол для LinkRunner AT
MS-AUTO-CHG Зарядное устройство с питанием от прикуривателя
PWR-CHARGER Блок питания для LinkRunner AT
LRAT-2000-1YS NetAlly LRAT-2000-1YS - контракт поддержки AllyCare Support на 1 год для LRAT-2000
LRAT-2000-3YS NetAlly LRAT-2000-3YS - контракт поддержки AllyCare Support на 3 года для LRAT-2000
