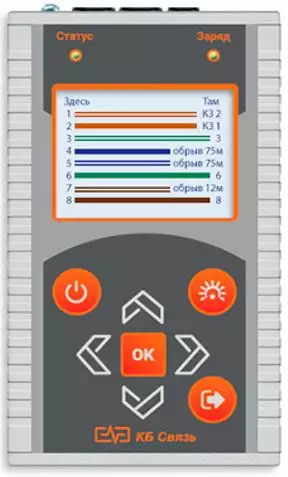

КБ Связь Цифра-М1 - тестер XDSL линий с измерителем первичных параметров линий (U, R, C) (ADSL/ADSL2/ADSL2+, VDSL/VDSL2)

Артикул: kb-5800-8-10

Цена: 39 471 руб.

Запросить срок поставки Скидки
x
Сумма заказа
Цена
от 0 руб.
39 471 руб.
Вопрос менеджеру
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Тестер XDSL КБ Связь Цифра-М1 предназначен:

  • для диагностики и быстрой оценки качества подключения канала ШПД, с применением технологий ADSL, ADSL2, ADSL2+, VDSL, VDSL2;
  • для измерения первичных параметров линии связи U, R, C;
  • для определения технического состояния и схемы разводки медного кабеля типов UTP, STP;
  • поиска неисправностей на физическом и сетевом уровне локальных вычислительных сетей.

Тестер используется также как модем. В случае выхода модема абонента из строя, тестер подключается вместо него, обеспечивая компьютеру доступ в Интернет. Эта функция позволяет устранить неполадки в соединении из-за неисправного или неправильно настроенного модема.

Тестер обладает функцией авторизации (передача логина и пароля серверу доступа) при подключении к сети по протоколу PPPoE. Эта функция при ошибках в настройках приложений на компьютере передает верный логин и пароль к серверу доступа.

В памяти тестера создаются и хранятся отчеты по результатам тестирования. Общее число отчетов, способных единовременно храниться, 100 шт. Отчеты можно удалять, сортировать по дате создания или имени. Имя отчету присваивается автоматически по времени и дате создания. Для собственного названия пользователь может использовать специальную экранную клавиатуру.

Настройки пользователя:

  • Контраст дисплея
  • Количество попыток установления связи с DSLAM
  • IP адрес тестера
  • IP адрес хоста
  • Маска подсети
  • Шлюз

Комплект поставки:

  • Тестер Цифра-М1 – 1 шт.
  • Адаптер AC 220 В – 1 шт.
  • Комплект проводов – 1 шт.
  • Кабель USB для подключения к компьютеру – 1 шт.
  • Кабель для подключения к сети – 1 шт.
  • Руководство пользователя – 1 шт.

Технические характеристики КБ Связь Цифра-М1

Питание
  • аккумуляторная батарея Li-Polymer (5000 мА/ч)
  • адаптер сети переменного тока
Потребление тока 0,35А
Дисплей графический ЖК индикатор с подсветкой
Габариты 190х90х545 мм
Вес не более 0,3 кг

Основные функции КБ Связь Цифра-М1

  • Измерение в цикличном режиме и вывод на экран дисплея в табличной форме следующей информации:
    • технология соединения: ADSL, ADSL2, ADSL2+, VDSL, VDSL2
    • максимально возможная скорость передачи данных
    • достигнутая скорость передачи данных
    • запас помехоустойчивости - соотношение сигнал/шум SNR
    • затухание в линии
    • выходная мощность
  • Частотные характеристики линии в виде графиков спектрального заполнения рабочей частоты по бинам (распределение «бит на бин»)
  • Частотные характеристики линии в виде графиков по параметру соотношение сигнал/шум (SNR)
  • Частотные характеристики линии в виде графиков по параметру шум покоя (QLN)
  • Эмуляция работы модема
  • Авторизация по протоколу PPPoE
  • WEB-интерфейс
  • Сохранение результатов тестирования

Функции Измерителя первичных параметров U, R, C:

  • Измерение постоянного напряжения до ±350 В
  • Измерение переменного напряжения от 0 до 300 В
  • Измерение сопротивления от 0 до 100 МОм
  • Измерение электрической емкости от 0 до 5 мкФ

Все параметры измеряются по схеме: жила «А»-земля, жили «Б»-земля, жилы «А»-«Б». Для удобства пользователя и сокращения времени измерения в тестере реализован «Комплексный тест» с выводом измеренных параметров на дисплей.

Функции LAN-Тестера:

  • Определение и прорисовка карты проводов (определение правильности обжимки проводов)
  • Определение типа неисправности КЗ, Обрыв
  • Определение расстояния до обрыва в кабелях UTP кабеля
  • Ping-тест настройка размер посылки, количество посылок, таймаут
  • Настройка параметров: IP адрес, маска подсети, шлюз
