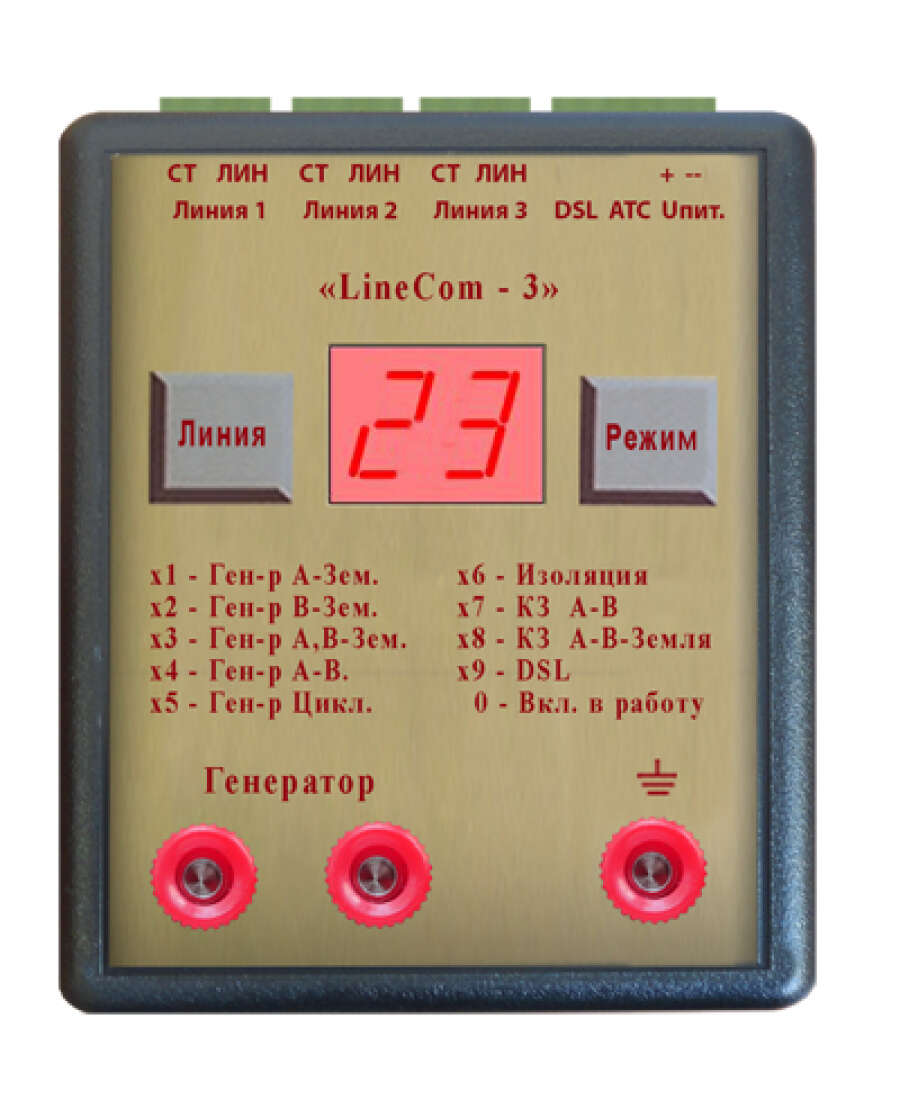

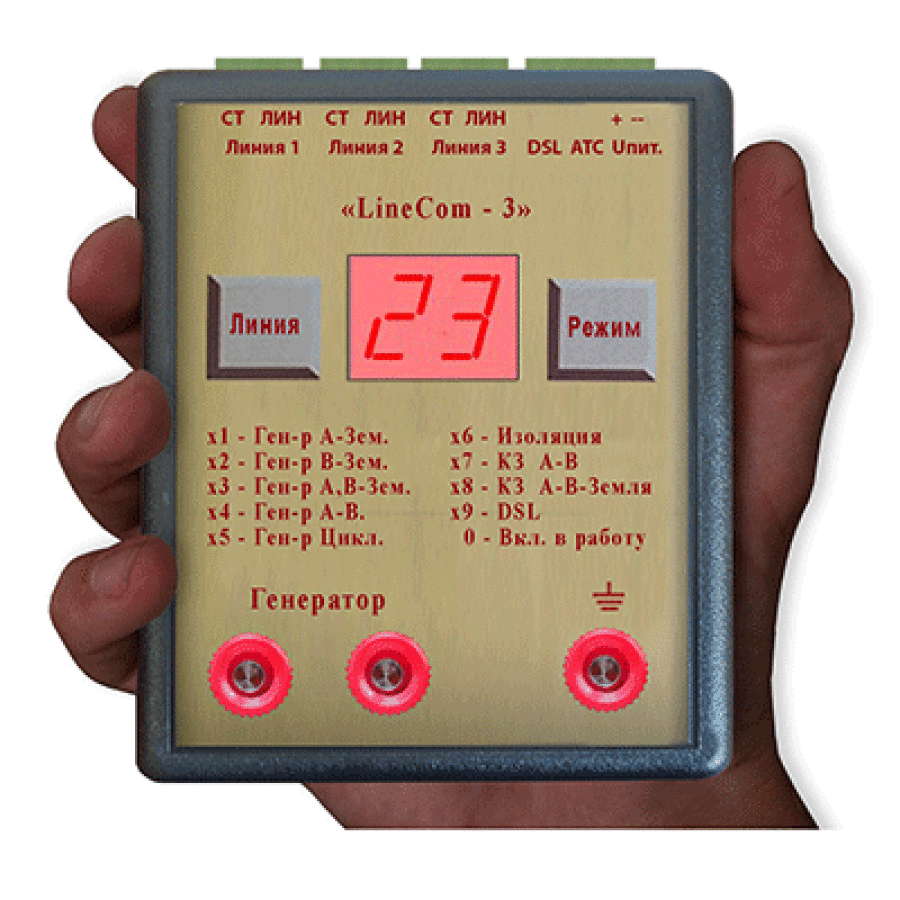

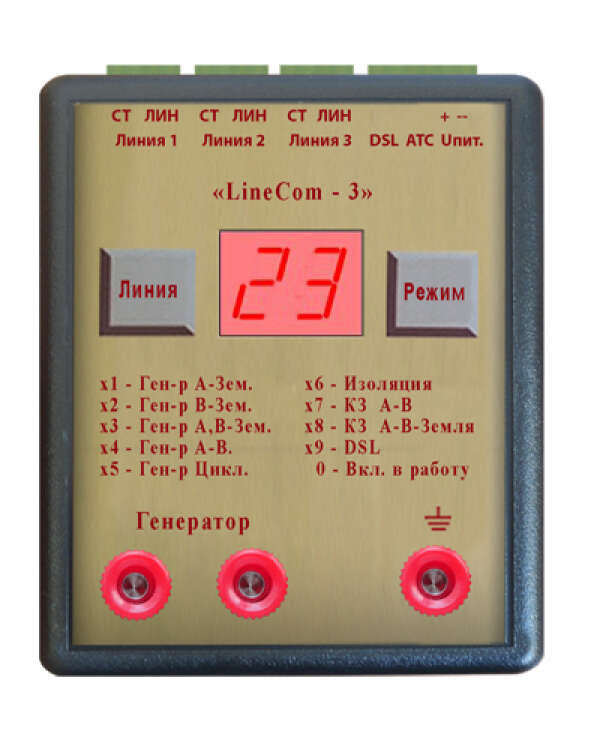

КБ Связь LineCom-3 - коммутатор

Артикул: kb-5800-5-04

Цена: 16 284 руб.

Запросить срок поставки Скидки
x
Сумма заказа
Цена
от 0 руб.
16 284 руб.
Вопрос менеджеру
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Коммутатор КБ Связь LineCom-3  является вспомогательным, удаленно управляемым устройством, предназначенным для поддержки монтера связи при эксплуатации линейно-кабельных сооружений связи.

Коммутатор  в условиях отсутствия персонала кросса, позволяет выполнять весь комплекс работ одним специалистом. При использовании прибора отпадает необходимость в челночных перемещениях монтёра между АТС и местом повреждения.

Монтёр при помощи LineCom-3 может выбирать необходимые для измерения параметров и поиска места повреждения,  схемы коммутации  проводов и управлять коммутатором  по телефону при помощи 2-х значных кодов. Коммутатор позволяет сократить расстояние  перемещения монтёра  в 5-7 раз от кросса, шкафа или телефонной коробки до места повреждения кабеля.

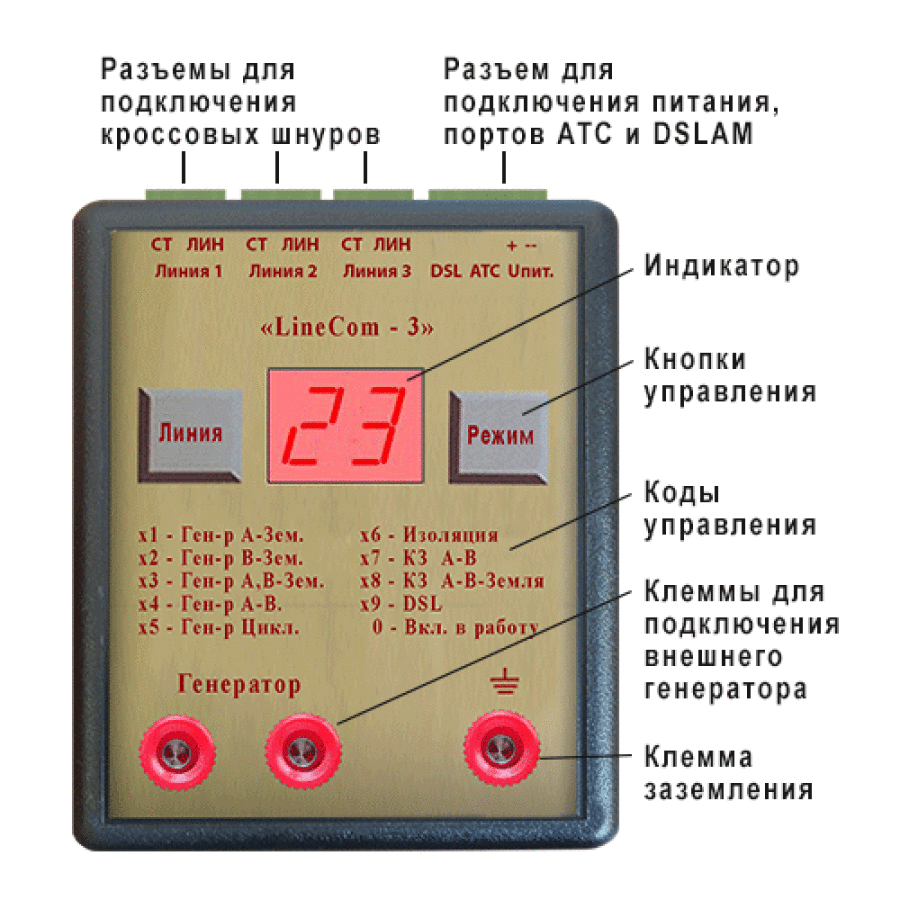

Работа с КБ Связь LineCom-3

Подключив коммутатор,  монтер уходит на поиск повреждения, в процессе которого может дозвониться с мобильного телефона до коммутатора  и, набирая тональным способом двузначные коды, переводить коммутатор  в режимы, описанные ниже в таблице. При установлении связи с коммутатором, встроенный голосовой автоинформатор проговаривает, в каком режиме находится.  Чтобы не держать в памяти коды управления, автоинформатор всегда напоминает, какие коды доступны в данный момент.

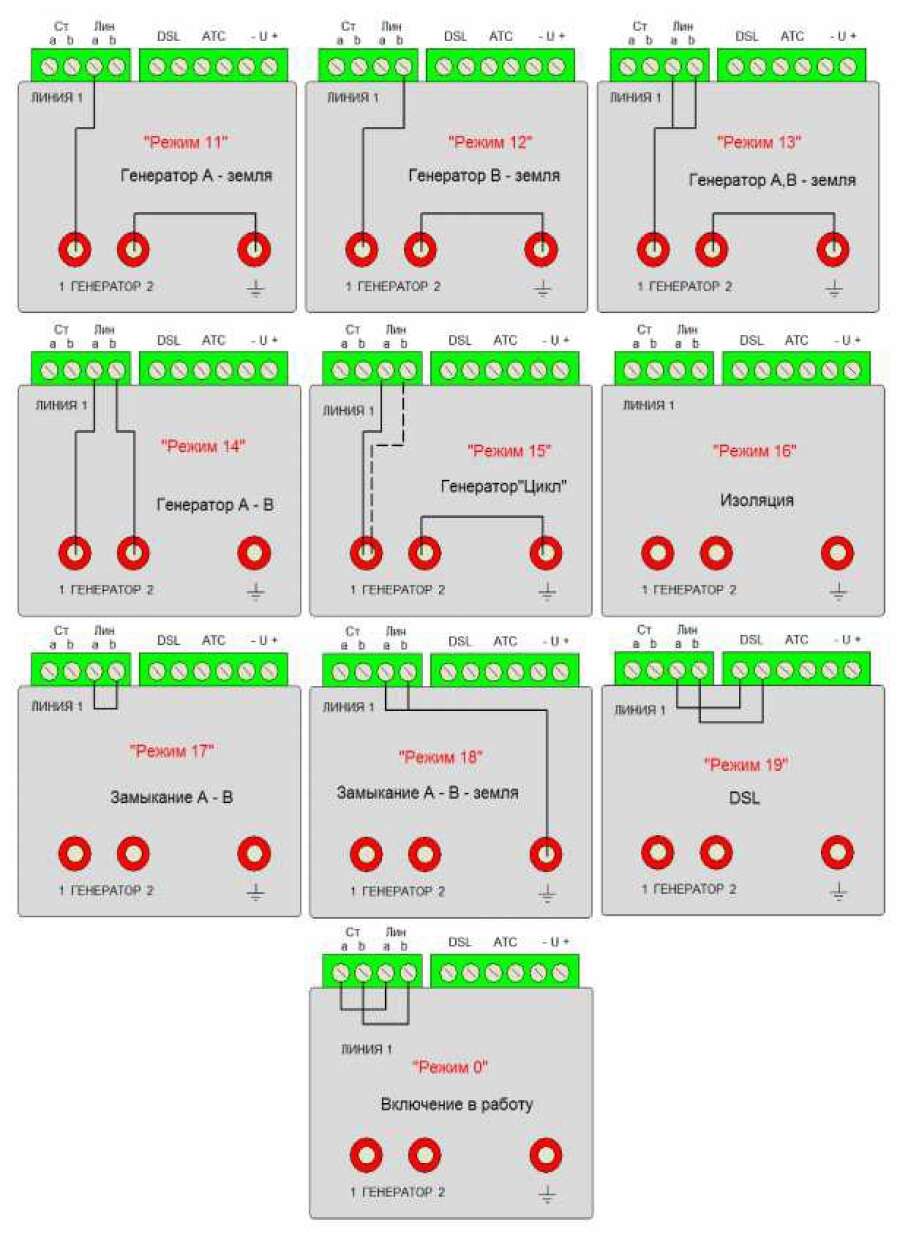

 Коды управления КБ Связь LineCom-3

Первая цифра двузначного кода «1», «2» или «3» - это всегда номер одной из трех линий, подключенных к коммутатору, с которой монтер работает в данный момент.

Вторая  цифра  это номер режима, в который переводится коммутатор.

2-я цифра

Коммутация проводов

Для чего необходима соответствующая коммутация проводов

Коды для 1-й линии

1.

Генератор

Жила «а» - Земля

Для поиска трассы кабеля индуктивным способом и мест неисправности – контактным.

11

2.

Генератор

Жила «b» - Земля

Для поиска трассы кабеля индуктивным способом и мест неисправности – контактным.

12

3.

Генератор

Жила «a» и «b» - Земля

Для поиска трассы кабеля индуктивным способом и мест неисправности – контактным (когда земля на 2-х проводах).

13

4.



Генератор

Жила «а» - Жила «b»

Для поиска трассы кабеля индуктивным способом и мест неисправности – контактным (при обрыве одного провода).

14

5.



Генератор «Цикл» Попеременно:

    Жила «а» - Земля

    Жила «b» - Земля

Для поиска трассы кабеля индуктивным способом и мест неисправности – контактным (при обрыве одного провода).

15

6

Линия на «изоляции». Провода «a» и «b» не подключены

При измерении сопротивления «изоляции» и ёмкости.

16

7

Жилы «a» и «b» замкнуты между собой.

При измерении омического сопротивления (шлейф), определения конца линии.

17

8

Жилы «a» и «b» замкнуты между собой и соединены с землей

При измерении асимметрии.

18

9

К линии подключен выход с DSLAM

Для измерения скоростного потенциала линии если ее планируется использовать для ШПД.

19

0 Линия включена в работу специалист получает сигнал станции. Подключить линию в работу. Для возможности с места производства работ получить "готовность" и  иметь возможность выполнять исходящие и входящие звонки.

 0

#

 Автоинформатор

Запрос в каком режиме находится «Коммутатор»  #

Комплект поставки:

  • Коммутатор – 1шт.
  • Комплект проводов – 1шт.
  • Руководство пользователя – 1шт.

Технические характеристики КБ Связь LineCom-3

  • Питание от источника постоянного тока с напряжением в диапазоне от +9 до +18В.
  • Максимальный ток потребления от источника +12В – 100мА.
  • Размер – 92х125х25.
