AnCom ИЗШ-75 - имитатор затухания и шума в ВЧ тракте (мобильный интерфейс)

Артикул: ANC-IZSH-75-M

Цена: 109 000 руб.

Запросить срок поставки Скидки
x
Сумма заказа
Цена
от 0 руб.
109 000 руб.
Вопрос менеджеру
Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Имитатор затухания и шума в ВЧ тракте AnCom ИЗШ-75 представляет собой Искусственную Линию (ИЛ) и содержит шесть функциональных блоков в одном приборе:

  • магазин затухания (МЗ)
  • имитатор скачка затухания (ИСЗ)
  • генератор помехи (ГП)
  • сумматор симметричный (СС)
  • делитель напряжения (ДН)
  • управляемая нагрузка (УН)

Функциональные блоки работают одновременно и управляются независимо друг от друга.

ИЗШ-75 имеет три​ режима управления:

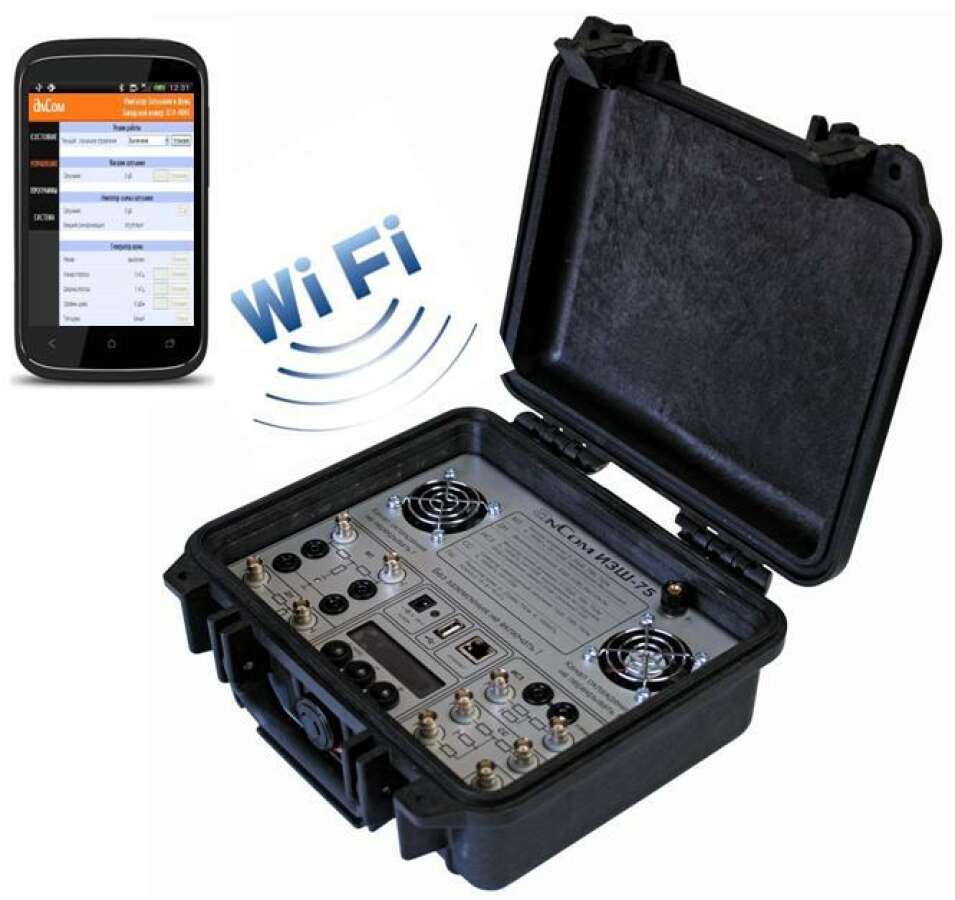

  • локальное управление: три кнопки, OLED-индикатор (2 строки по 16 символов)
  • управление с ПК через Ethernet посредством Web-интерфейса
  • управление с мобильного устройства (планшета/смартфона) через Wi-Fi роутер посредством Web интерфейса

AnCom ИЗШ-75 может применяться в качестве самостоятельного стационарного или мобильного прибора и входить в состав ВЧ лаборатории, которая является автономным измерительным комплексом для проверки аппаратуры ВЧ связи. Состав комплекса:

Комплект поставки AnCom ИЗШ-75

  • нижняя крышка ударопрочного чемодана:
    • приборный блок
  • верхняя крышка чемодана:
    • измерительные кабели и переходники
    • кабель Ethernet
    • кабель синхронизации
    • зарядное устройство для прибора
    • паспорт
    • Android-смартфон
    • WI-FI роутер с кабелем питания от приборного USB

Технические характеристики AnCom ИЗШ-75

Общие характеристики
Питание
  • от встроенных аккумуляторов
  • от сетевого адаптера
Время автономной работы 16 ч
Время заряда аккумулятора 8 ч
Габаритные размеры 270 x 246 x 124 мм
Вес (с дополнительными комплектующими) 5 кг
Степень защиты по ГОСТ 14254-96 IP 20

Требования безопасности по ГОСТ Р 52319-2005:

  • изоляция
  • категория монтажа (категория перенапряжения)



  • основная
  • CAT II
Испытательное напряжение (переменного тока) электрической прочности изоляции между корпусом и входами/выходами
500 В
Сопротивление изоляции между корпусом и входами/выходами 20 МОм
Рабочая температура от +5 до +40 °С
Температура транспортирования от -25 до +55 °С
Средний срок службы 10 лет
Средняя наработка на отказ 10 000 ч



Магазин затухания (МЗ)
Диапазон частот 4 – 1000 кГц
Входное и выходное сопротивление 75 ± 2,25 Ом
Максимальное амплитудное входное напряжение 105 В
Диапазон установки затухания 0 – 63 дБ
Дискретность установки затухания 1 дБ
Пределы допускаемой основной абсолютной погрешности установки затухания
  • ±0,25 дБ (для диапазона 0-49 дБ)
  • ±0,5 дБ (для диапазона 50-63 дБ)
Пределы допускаемой дополнительной погрешности установки затухания, обусловленной изменением температуры окружающей среды ±0,12 дБ на каждые 10 °С
Время переключения между состояниями (при переключениях не допускается разрыв канала) 10 мс
Максимальное амплитудное входное напряжение 180 В
Максимальное действующее входное напряжение переменного тока
  • кратковременно до 15 минут (сигнал с двух сторон) – 75+75 Вт
  • без ограничения времени (сигнал с одной стороны) – 75 Вт
  • без ограничения времени (сигнал с одной / двух сторон) – 50 / 50+50 Вт



Имитатор скачка затухания (ИСЗ)
Диапазон частот 4 – 1000 кГц
Входное и выходное сопротивление 75 ± 2,25 Ом
Максимальное амплитудное входное напряжение 180 В
Уровни затухания 0 / 22 дБ
Пределы допускаемой основной абсолютной погрешности установки затухания ±0,25 дБ
Пределы допускаемой дополнительной погрешности установки затухания, обусловленной изменением температуры окружающей среды ±0,12 дБ на каждые 10 °С
Время переключения между состояниями 10 мс
Максимальное действующее входное напряжение переменного тока
  • кратковременно до 15 минут (сигнал с двух сторон) – 75+75 Вт
  • без ограничения времени (сигнал с одной стороны) – 75 Вт
  • без ограничения времени (сигнал с одной / двух сторон) – 50 / 50+50 Вт
Управление затуханием (0 или 22 дБ)
  • внешний сигнал типа сухой контакт
  • внутренняя команда



Генератор помехи (ГП)1
Диапазон частот 4 – 1000 кГц
Дискретность задания начальной частоты 1 кГц
Типы формируемой помехи
  • гармоническая
  • белый шум, корона, пробой изолятора
Диапазон формируемого уровня помехи
  • 0 – 22 дБм – гармоническая
  • 0 – 16 дБм – белый шум в полосе 4 кГц
Пределы допускаемой основной абсолютной погрешности установки уровня помехи
  • ±0,5 дБ – гармоническая
  • ±2 дБ – белый шум в полосе 4 кГц
Пределы допускаемой дополнительной погрешности установки уровня помехи, обусловленной изменением температуры окружающей среды ±0,12 дБ на каждые 10 °С
Варианты установки ширины полосы формируемой помехи типа “белый шум” 2, 4, 8, ..., 64 кГц
Дискретность установки частоты гармонической помехи 0,01 кГц
Дискретность установки начальной частоты помехи типа “белый шум” 1 кГц
Выходное сопротивление 75 ± 2,25 Ом
Дискретность установки уровня помехи 1 дБ
Пределы допускаемой основной абсолютной погрешности установки частоты гармонической помехи и начальной частоты помехи “белый шум” ±0,01 кГц
Максимально допустимый уровень внешнего гармонического сигнала, который может быть подан на выход генератора

35 дБм

1 – Генератор помехи используется только при питании от внешнего источника питания

Симметричный сумматор (СС)
Диапазон частот 4 – 1000 кГц
Входное и выходное сопротивление 75 ± 2,25 Ом
Максимальное амплитудное входное напряжение 180 В
Коэффициент суммирования между входами 1 : 1
Затухание между входами 14 дБ
Пределы допускаемой основной абсолютной погрешности суммирования и затухания между входами ±0,25 дБ
Пределы допускаемой дополнительной погрешности суммирования и затухания между входами, обусловленной изменением температуры окружающей среды ±0,12 дБ на каждые 10 °С
Максимальное действующее входное напряжение переменного тока

без ограничения времени (сигнал с двух сторон) – 75+75 Вт



Делитель напряжения (ДН)
Диапазон частот 4 – 1000 кГц
Входное сопротивление 20 кОм
Максимальное амплитудное входное напряжение 180 В
Пределы допускаемой основной абсолютной погрешности затухания ±0,25 дБ
Пределы допускаемой дополнительной погрешности затухания, обусловленной изменением температуры окружающей среды ±0,12 дБ на каждые 10 °С
Уровень затухания

40 дБ



Управляемая нагрузка (УН)
Диапазон частот 4 – 1000 кГц
Входное сопротивление 75 ± 2,25 Ом
Максимальное действующее входное напряжение переменного тока без ограничения времени – 75 В

Применение AnCom ИЗШ-75

ИЗШ-75 служит для решения следующих задач:

  • проверка двух полукомплектов ВЧ аппаратуры через искусственную линию в лабораторных условиях
  • определение запаса по затуханию действующего канала с включением имитатора затухания на приемной/передающей стороне
  • обеспечение проверки помехоустойчивости аппаратуры передачи команд РЗ и ПА при скачкообразном увеличении затухания ВЧ тракта на 22 дБ и воздействии на приемник помех типа белого шума с соотношением сигнал/помеха 6 дБ в полосе 4 кГц
  • ослабление высоких уровней для подключения измерительного оборудования
