AnCom РЗА-Тест/GOOSE - анализатор релейщика

Артикул: ANC-GOOSE

Цена: 306 000 ₽

Средний срок поставки: 2-4 недели

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 ₽
306 000 ₽
Вопрос менеджеру
Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Анализатор релейщика AnCom РЗА-Тест/GOOSE служит для контроля параметров передачи GOOSE-сообщений при проведении пуско-наладочных работ, поиске неисправностей и при лабораторных испытаниях оборудования Цифровой подстанции (МЭК 61850).

Анализатор является портативным устройством и обеспечивает:

  • обнаружение ошибок конфигурирования станционного и сетевого оборудования

  • проверку соответствия ИЭУ заданному классу производительности GOOSE

  • оценку задержек передачи сообщений с возможностью имитации требуемого уровня загрузки сети.

Особенности AnCom РЗА-Тест/GOOSE

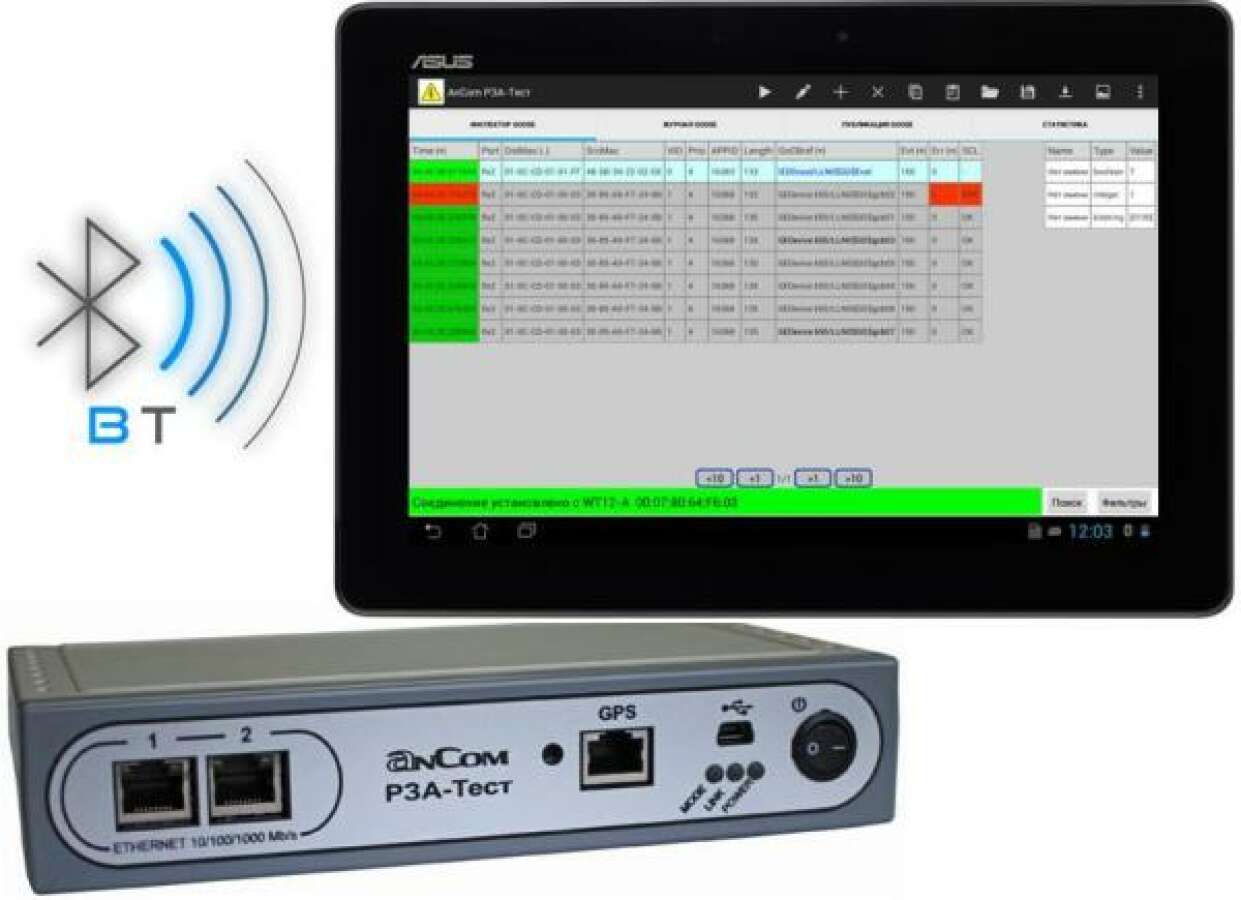

  • Анализатор построен на базе технологии «Мобильный интерфейс» ©, в комплект поставки входит управляющий Android-планшет 10''
  • Мобильность и автономность:
    • управление одним или несколькими приборными блоками по радиоканалу Bluetooth (на расстоянии до 10м) не оказывает побочного влияния на сетевой объект и обеспечивает удобство выполнения измерений
    • данные накапливаются в памяти приборного блока, управляющий Android-планшет можно выключить после начала измерений и включить вновь только для считывания и индикации результатов
  • Интерфейс пользователя:

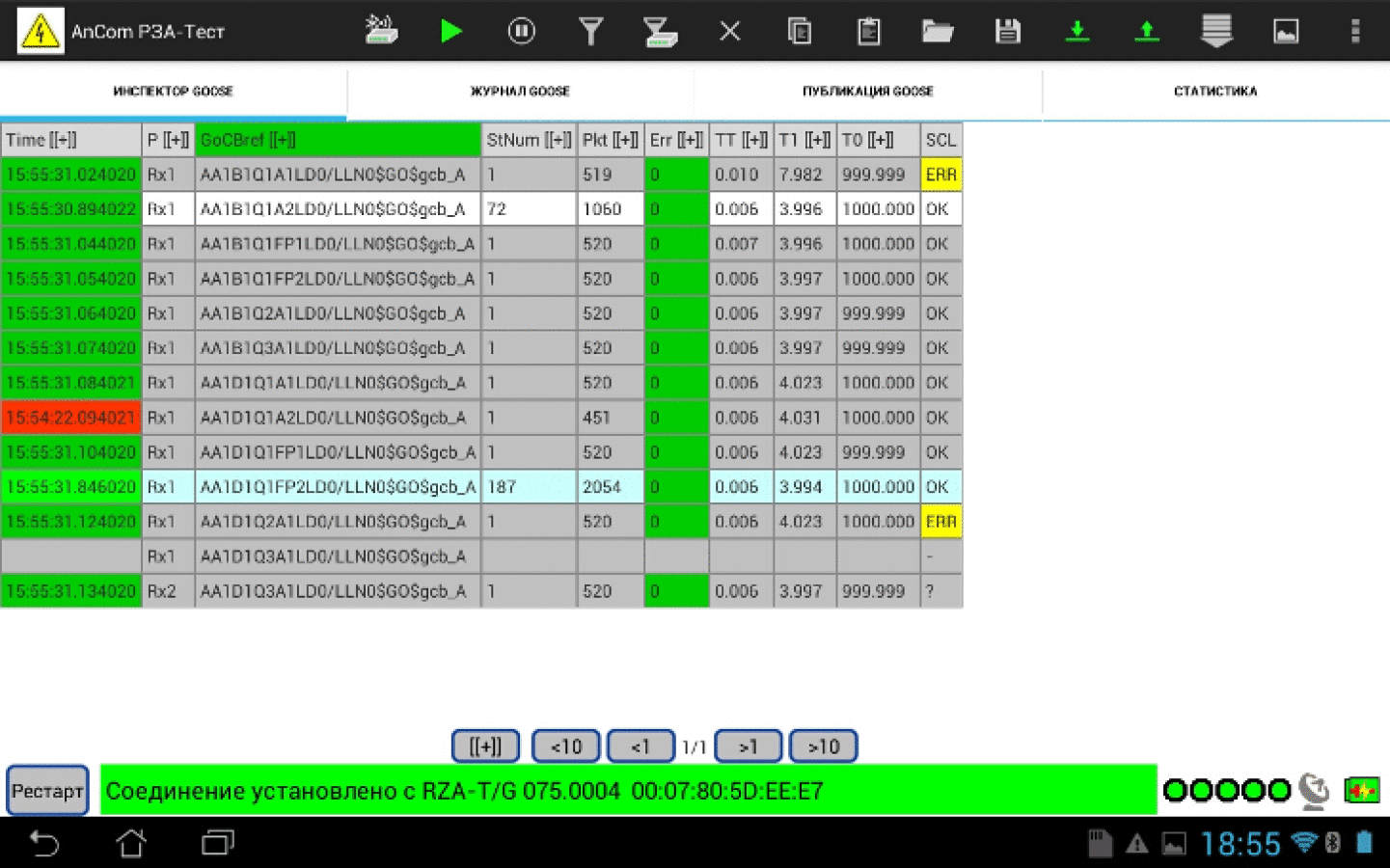

    • табличное представление результатов измерений, оптимизированное для сенсорного экрана: дополнительная информация раскрывается касанием заголовков столбцов и полей индикации ошибок
    • цветовая индикация ошибок и других важных параметров
    • возможность курсорных измерений на графиках и гистограммах
    • сохранение результатов в виде текстовых отчетов
    • быстрая подготовка к работе с помощью загрузки ранее созданных конфигураций

Комплект поставки

  • Приборный блок
  • Android-планшет 10''
  • Устройства питания и заряда аккумуляторов от сети для приборного блока
  • Устройства питания и заряда аккумуляторов от сети для планшета
  • Карта памяти в приборном блоке (microSD 8GB)
  • Комплект кабелей

Технические характеристики AnCom РЗА-Тест/GOOSE

Публикация и прием GOOSE-сообщений
Максимальное количество публикуемых сообщений 256
Максимальное количество входящих сообщений 2*256
Максимальное количество записываемых сообщений 256
Возможность аппаратной фильтрации входящих сообщений по значениям DstMac, VID
Продолжительность записи сообщений в память приборного блока  зависит от количества сообщений
Продолжительность записи статистических
параметров, характеризующих загрузку сети
25 часов с интервалом 10 с
Измерение временных интервалов (пределы допускаемой абсолютной погрешности)
Синхронизации времени относительно сигнала PPS ±80 нс
Измерения интервалов времени передачи сообщений ±50 мкс
Общие характеристики
Питание
  • внешний сетевой адаптер (+5 В/1,5 А)
  • USB порт ПК (+5 В/0,5 А)
  • Li-Ion аккумуляторы (3,6 В, 7,5 А/ч)
Время автономной работы при полностью заряженном аккумуляторе  8 ч
Время заряда аккумулятора от ИП-5В/USB при температуре воздуха +10…+35 °С 10 ч
Габариты приборного блока 210 х 110 х 40 мм
Вес приборного блока 1,5 кг
Диапазон рабочих температур1 от +5 до +35 °С
Диапазон температур при транспортировании от -25 до +55 °С

1 – Допускается кратковременная (до 20 минут) эксплуатация приборного блока в расширенном диапазоне температур от -5 до +40 °С

Опции и аксессуары для AnCom РЗА-Тест/GOOSE

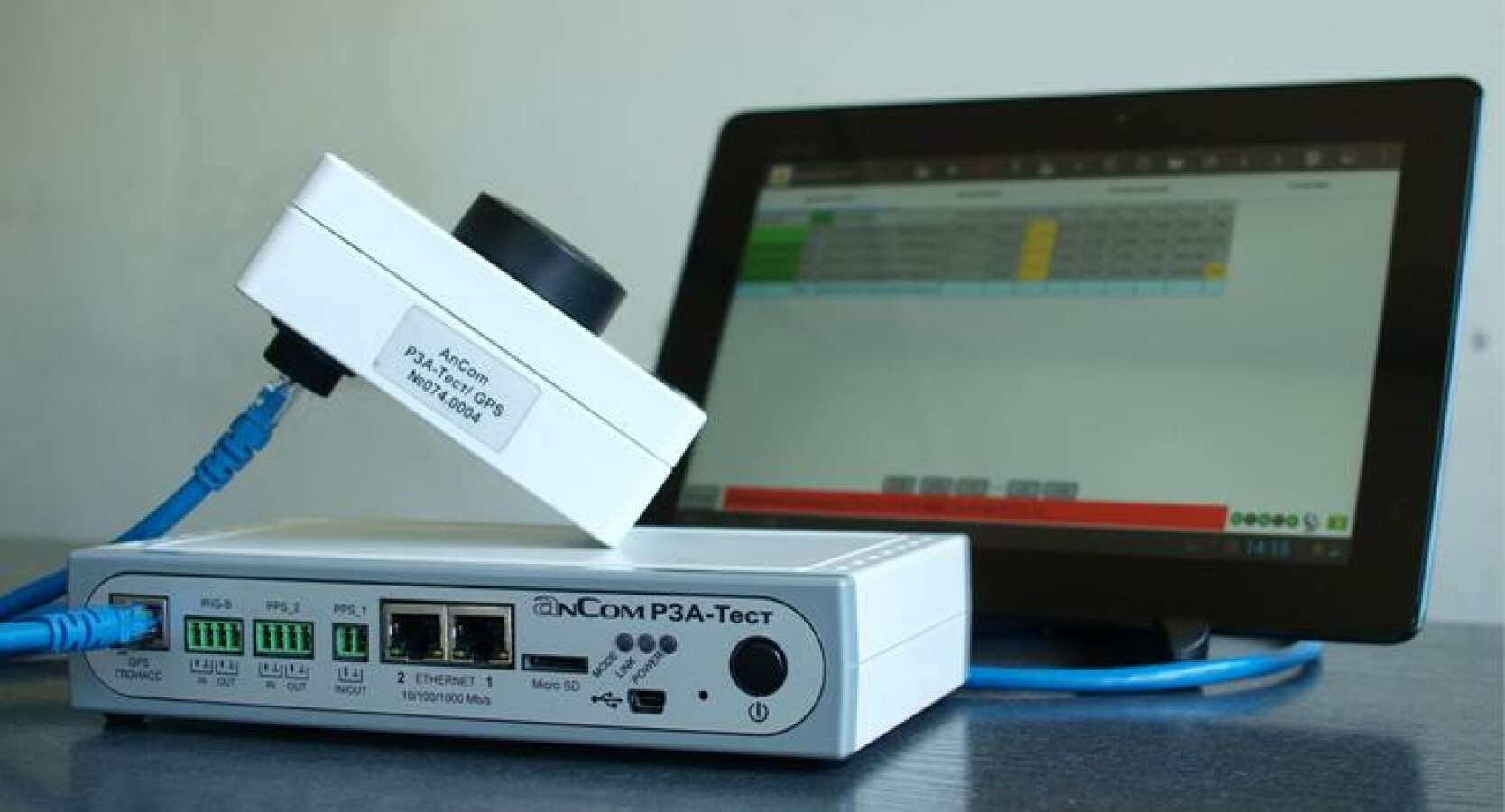

  • Устройство синхронизации AnCom РЗА-Тест/GPS
  • Сумка для приборного блока с магнитами для крепления на металлическую поверхность
  • Ударопрочный чемодан для переноса и хранения прибора
  • Конвертер Ethernet 100FX (SC или ST)
