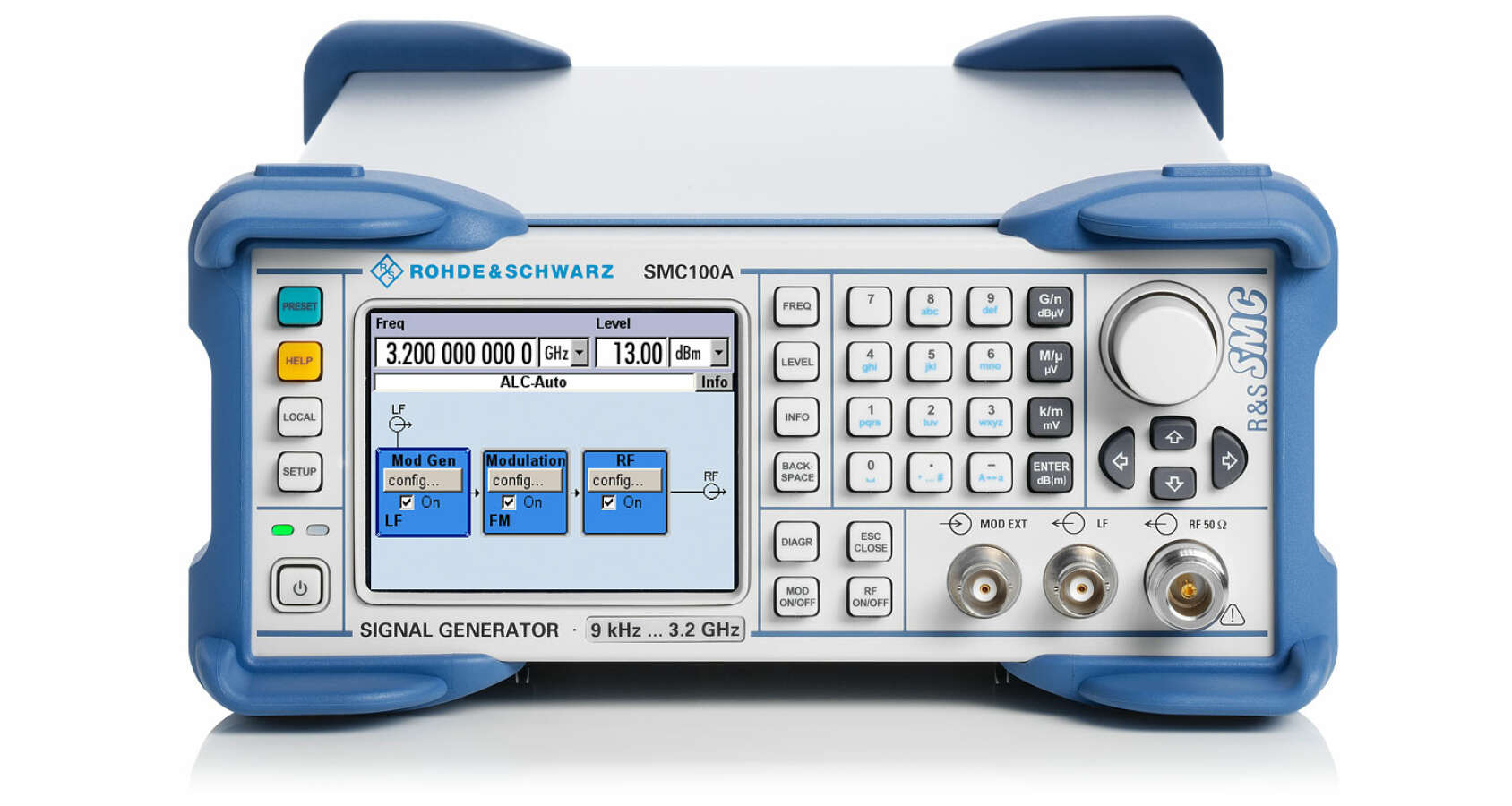

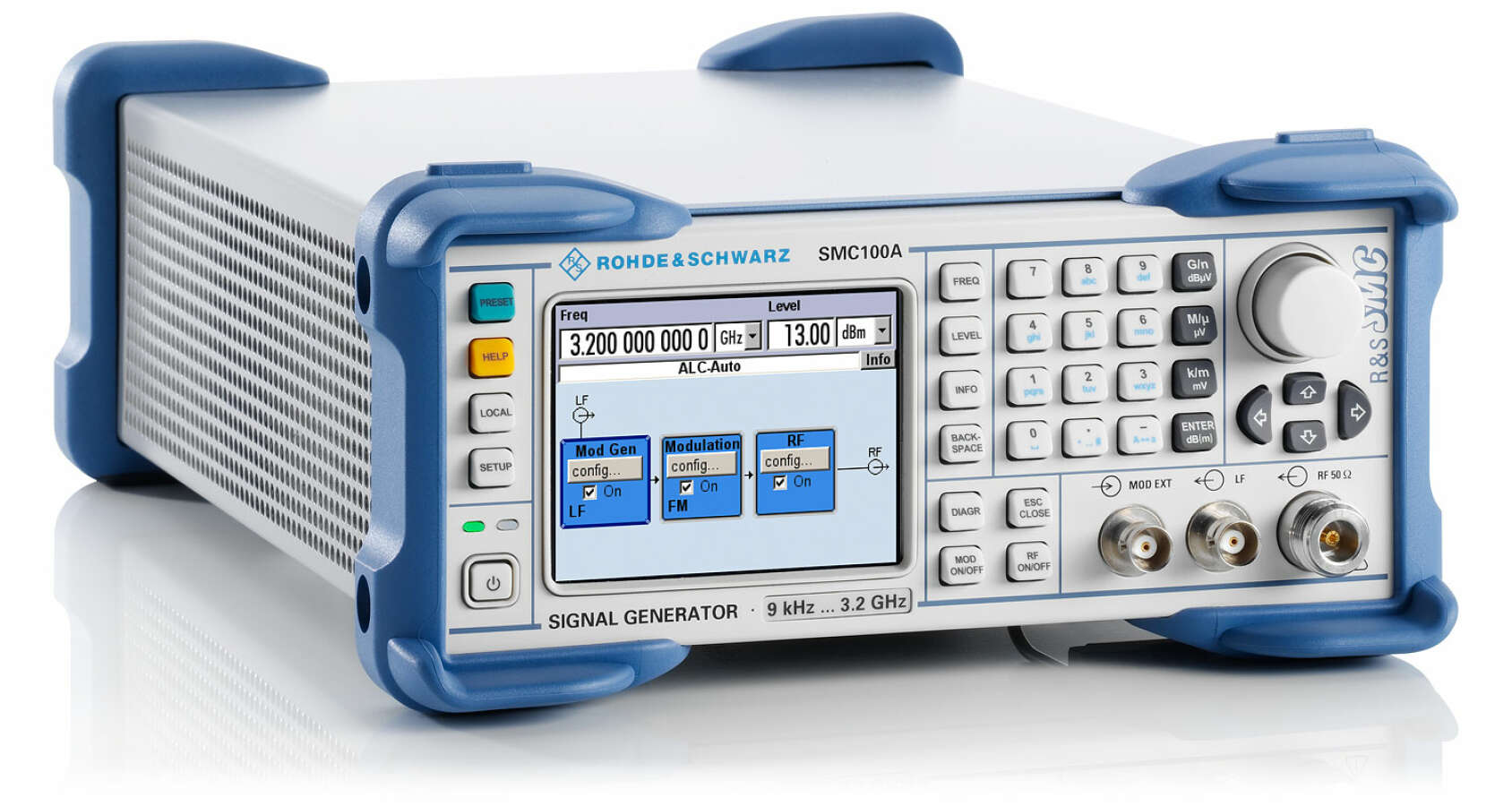

Rohde&Schwarz SMC100A - генератор сигналов

Артикул: RS-SMC100A

Цена: 168 855.53 руб.

Средний срок поставки: 14-16 недель

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 руб.
168 855.53 руб.
Вопрос менеджеру

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка
  1. Основные свойства:
  • Лучшее в своем классе отношение цена/качество;
  • Минимальные в своем классе размеры (1/2×19", 2 единицы по высоте);
  • Диапазон частот от 9 кГц до 1,1 или 3,2 ГГц;
  • Максимальное значение выходного уровня >+17 дБмВт;
  • АМ/ЧМ/ФМ/импульсная модуляция в стандартной конфигурации;
  • Низкая общая стоимость эксплуатационных расходов.

  1. Характерные особенности:
  • Низкий фазовый шум SSB с номинальным значением –111 дБн (отстройка от несущей 20 кГц, f = 1 ГГц, полоса измерения 1 Гц);
  • Номинальное значение широкополосного шума –148 дБн (отстройка от несущей >10 МГц, f > 1 МГц, полоса измерения 1 Гц);
  • Номинальное значение негармонических составляющих –72 дБн (отстройка от несущей >10 кГц, f ≤ 1600 МГц);
  • Погрешность уровня <0,9 дБ;
  • Время установки частоты и уровня <5 мс;
  • Дополнительный высокостабильный генератор опорной частоты.



  1. Гибкий и универсальный генератор сигналов общего назначения:

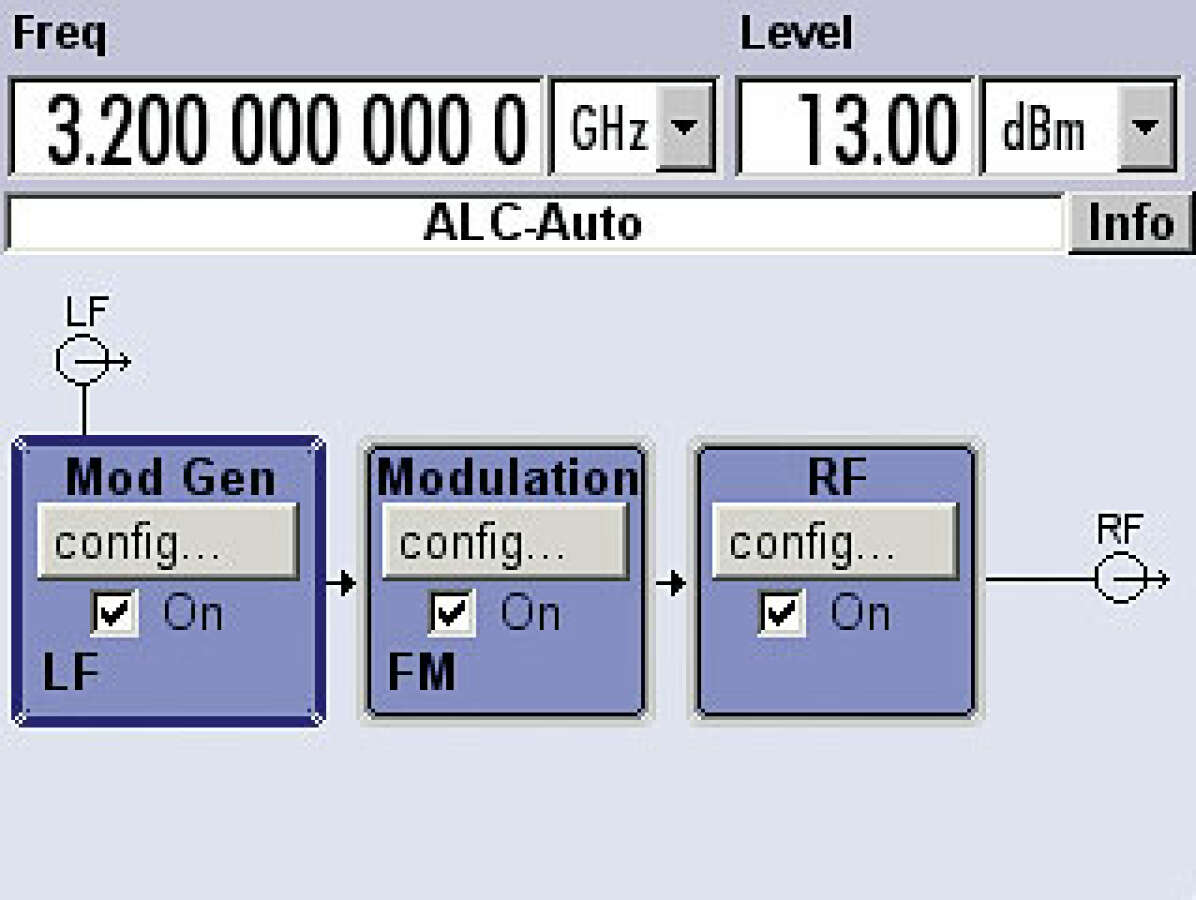

  • Встроенные аналоговые режимы модуляции в стандартной конфигурации;

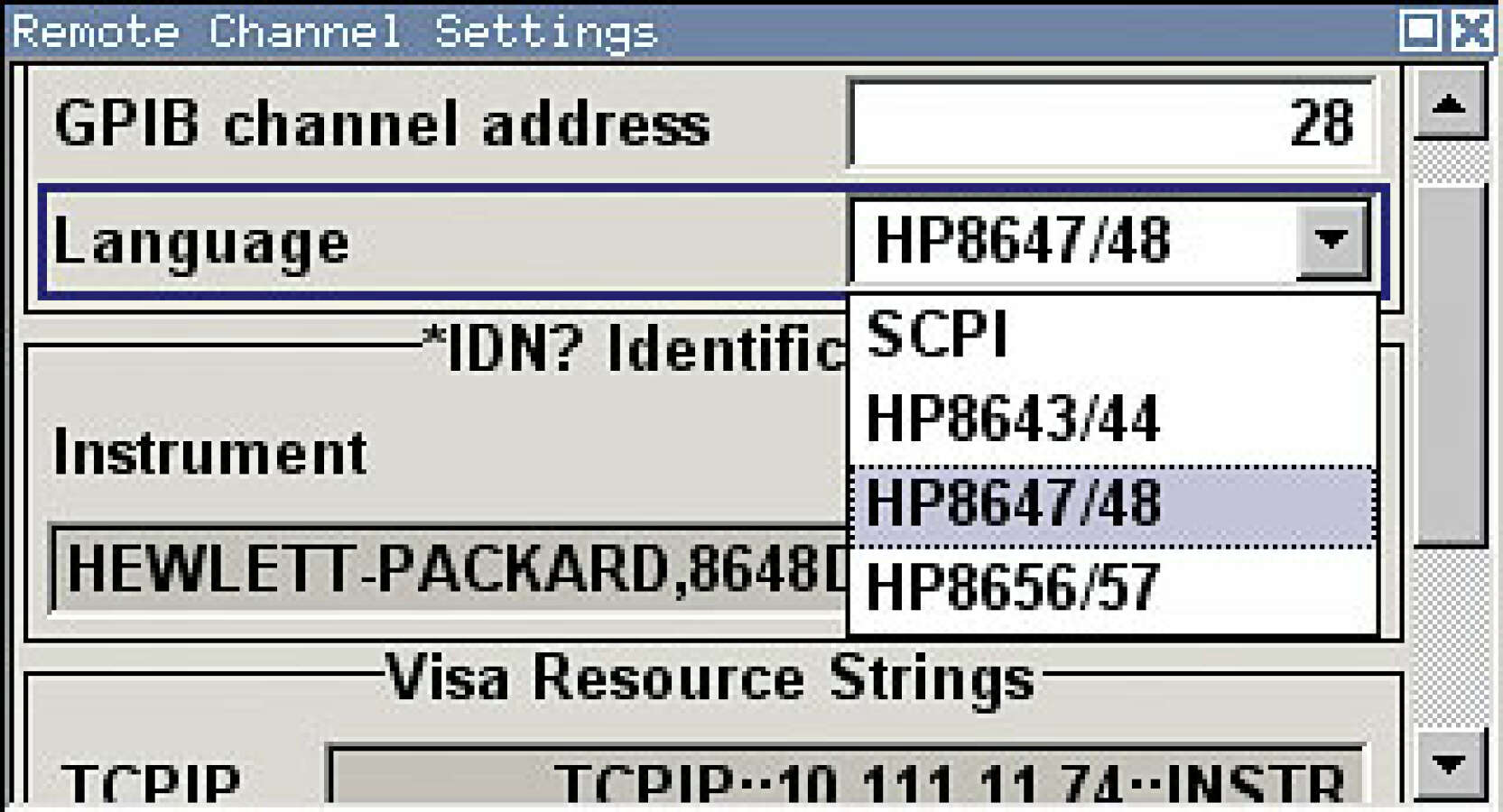

  • Совместимость с другими генераторами по командам дистанционного управления;
  • Встроенная защита от перенапряжения;
  • Электронный аттенюатор, не подверженный износу.



  1. Минимальная общая стоимость эксплуатационных расходов:
  • Привлекательная начальная цена;
  • Большой межкалибровочный интервал;
  • Упрощенный поиск ошибок благодаря встроенной функции самодиагностики;
  • Возможность самостоятельного ремонта путем установки заранее откалиброванных сменных модулей;

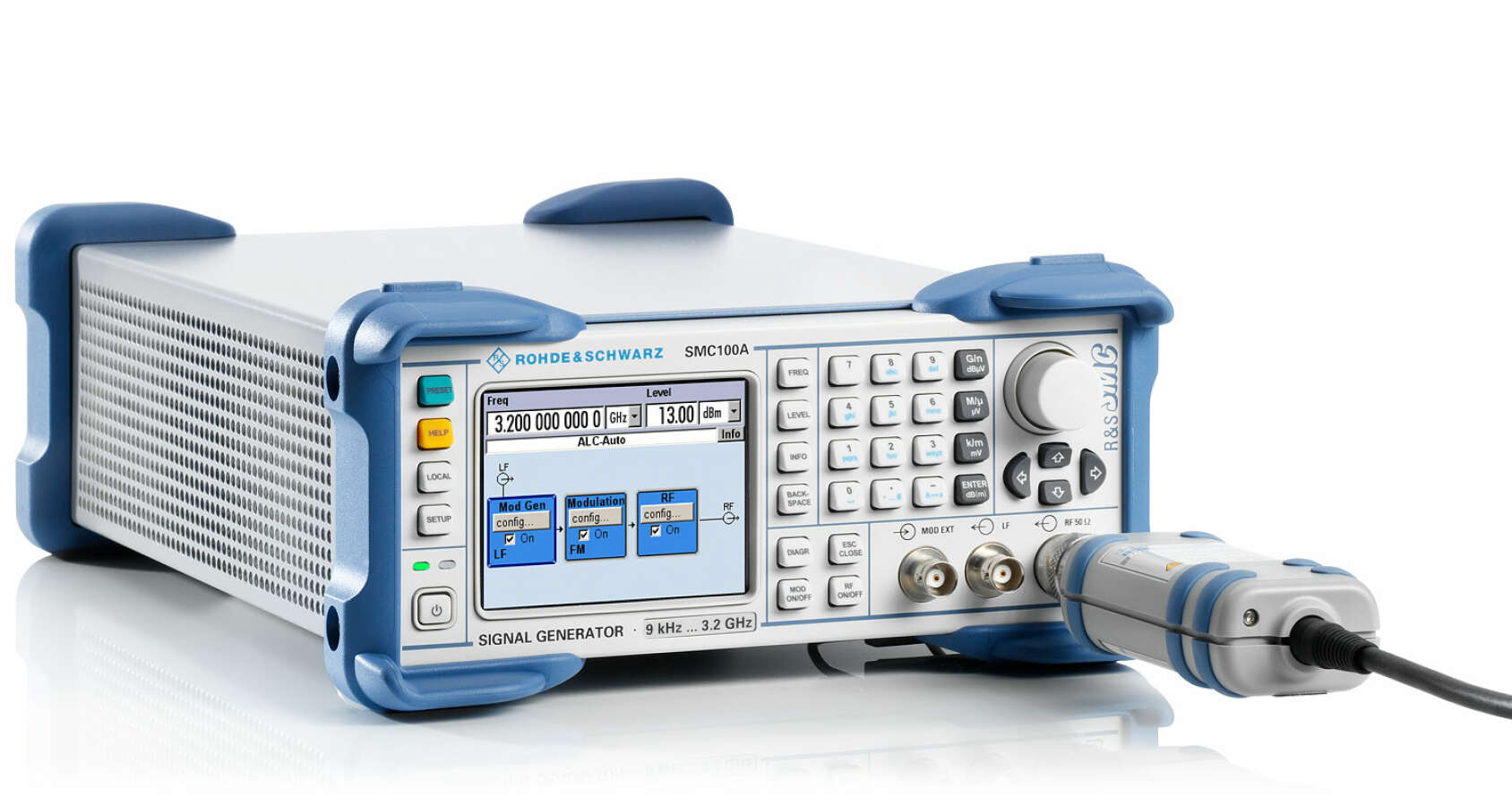

  • Оптимизированная точность за счет коррекции уровня с помощью датчиков NRP-Zxx.



  1.  Идеальный прибор на все случаи жизни:
  • Ремонт и обслуживание;
  • Научные исследования и образование;
  • Работа в полевых условиях;
  • Режимные объекты;
  • Простота применения в производстве;
  • Мультиязычная поддержка (в том числе русский язык);
  • Экономия места за счет малых размеров и веса.



Комплект поставки Rohde&Schwarz SMC100A:

  • Прибор;
  • Кабель питания;
  • Инструкция быстрой настройки;
  • CD-диск с руководством по эксплуатации

Технические характеристики Rohde&Schwarz SMC100A

Параметр Значение

Частота

Диапазон частот

частотная опция SMC-B101

от 9 кГц до 1,1 ГГц



частотная опция SMC-B103

от 9 кГц до 3,2 ГГц

Время установки

режим SCPI

<5 мс

Уровень

Максимальная выходная мощность

f  = от  200 кГц до 3,2 ГГц

>+13 дБмВт



f  ≥ 500 кГц

>  +17 дБмВт (ном.) в режиме расширенного диапазона

Погрешность уровня

f  = от 200 кГц до 3,2 ГГц
АРУ ВКЛ., режим АВТО,
T = от 18 до 33°C

<0,9 дБ

Время установки

режим SCPI

<5 мс

Уровень обратного сигнала

f  = от 1 МГц до 1 ГГц

50 Вт/50 В

f  = от 1 ГГц до 2 ГГц

25 Вт/50 В

f  = от 2 ГГц до 3,2 ГГц

10 Вт/50 В

Чистота спектра

Негармонические составляющие

отстройка от несущей >10 кГц,
      f ≤ 1600 МГц

<–60   дБн (ном. –72 дБн)

Фазовый шум SSB

f  = 1 ГГц, отстройка от несущей = 20 кГц, полоса    измерения 1 Гц

<–105 дБн (ном. –111 дБн)

Широкополосный  шум

f  > 1 МГц, уровень >5 дБмВт
      отстройка    от несущей >10 МГц, полоса измерения 1 Гц

<–138 дБн (ном. –148 дБн)

Поддерживаемые режимы модуляции

АМ



стандартная конфигурация

Глубина АМ



от 0 до 100 %

ЧМ/ФМ



стандартная конфигурация

Максимальная девиация ЧМ

f    > 1,6 ГГц

4 МГц

Максимальная девиация ФМ

f    > 1,6 ГГц

40 рад.

Импульсная



стандартная конфигурация

Время нарастания/спада



<500 нс (ном. 100 нс)

Минимальная ширина импульса

со встроенным импульсным генератором

1 мкс

Отношение вкл/выкл



>80    дБ

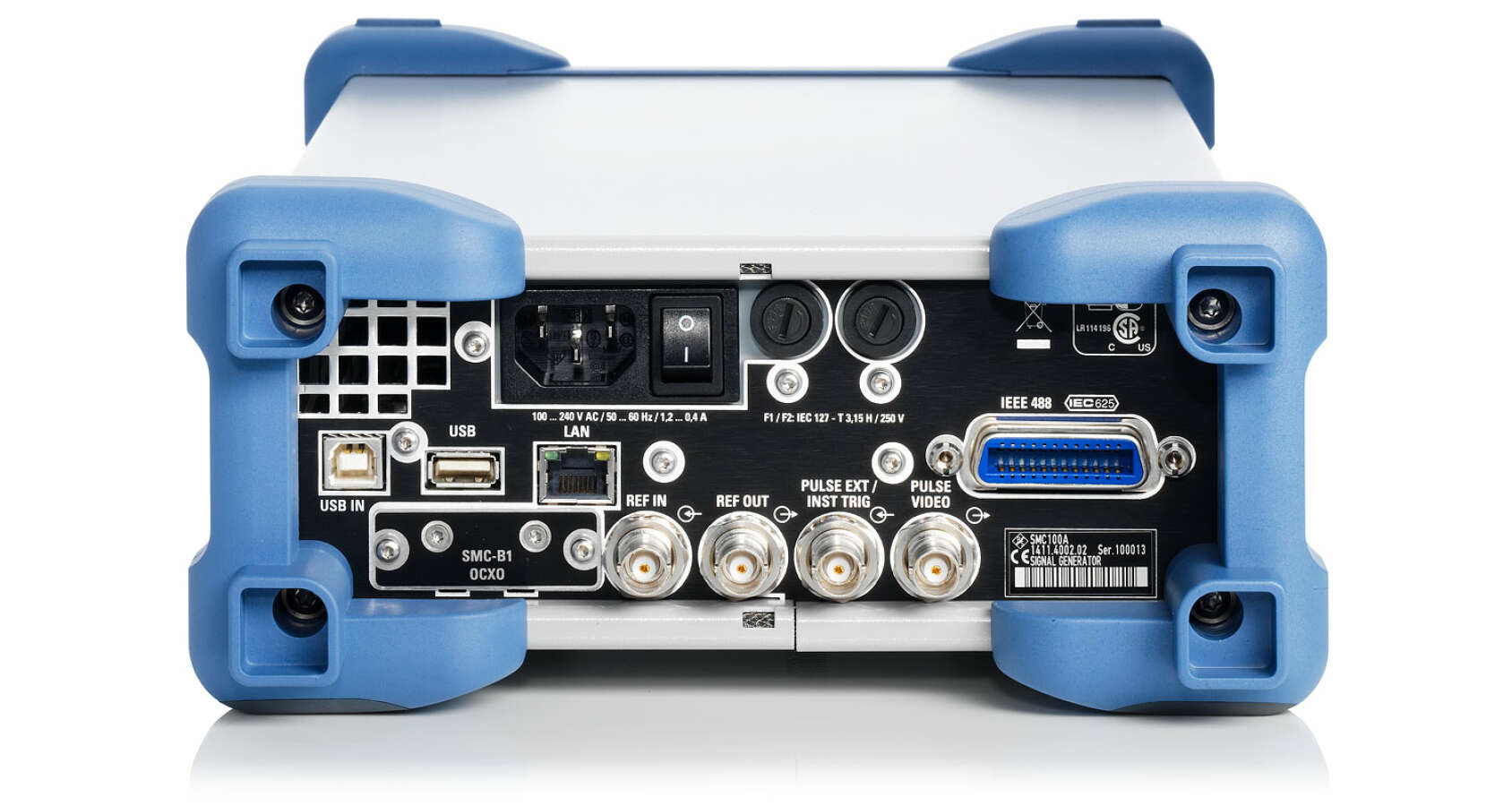

Интерфейсы

Дистанционное управление

шина IEC/IEEE (с опцией SMC-K4)

Ethernet (TCP/IP)

USB

Периферия

USB

Опции и аксессуары Rohde&Schwarz SMC100A

Артикул

Наименование

Код

SMC100A

Генератор сигналов (базовый блок) *

1411.4002.02

Опции

SMC-B101

Тракт ВЧ от 9 кГц до 1,1 ГГц

1411.6505.02

SMC-B103

Тракт ВЧ от 9 кГц до 3,2 ГГц

1411.6605.02

SMC-B1

Термостатированный кварцевый генератор опорной частоты

1411.6705.02

SMC-K4

Интерфейс GPIB/IEEE 488

1411.3506.02

Сервисные опции

CO2SMC100A

Калибровка в течение двух лет





обратитесь к нам

CO3SMC100A

Калибровка в течение трех лет

CO5SMC100A

Калибровка в течение пяти лет

RO2SMC100A

Послегарантийный ремонт в течение одного года

RO3SMC100A

Послегарантийный ремонт в течение двух лет

RO5SMC100A

Послегарантийный ремонт в течение четырех лет

DCV-2

Перечень калибровочных значений

0240.2193.18

SMC-DKD

Калибровка DKD (ISO 17025), включая калибровку ISO 9000 (заказывается только вместе с прибором)

1415.7512.02

  • Базовый блок SMC100A должен заказываться с частотной опцией SMC-B101 или SMC-B103
