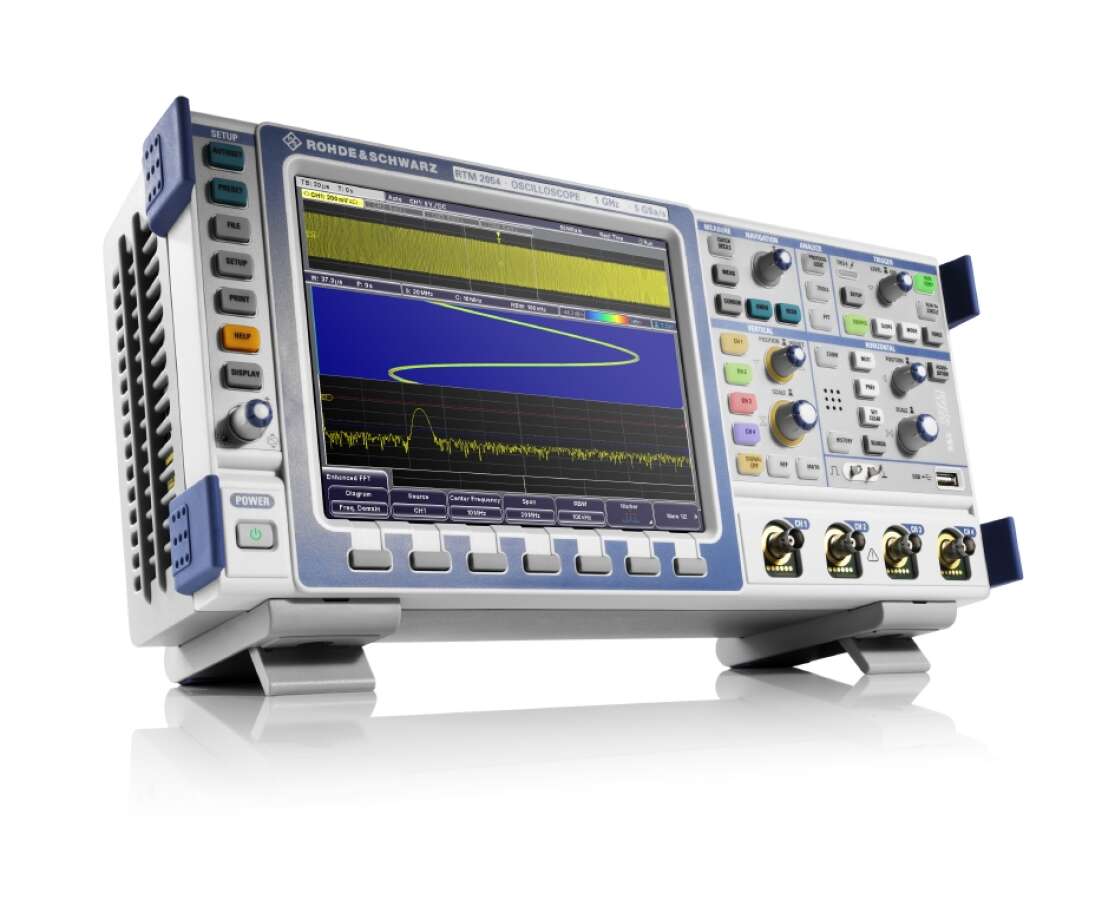

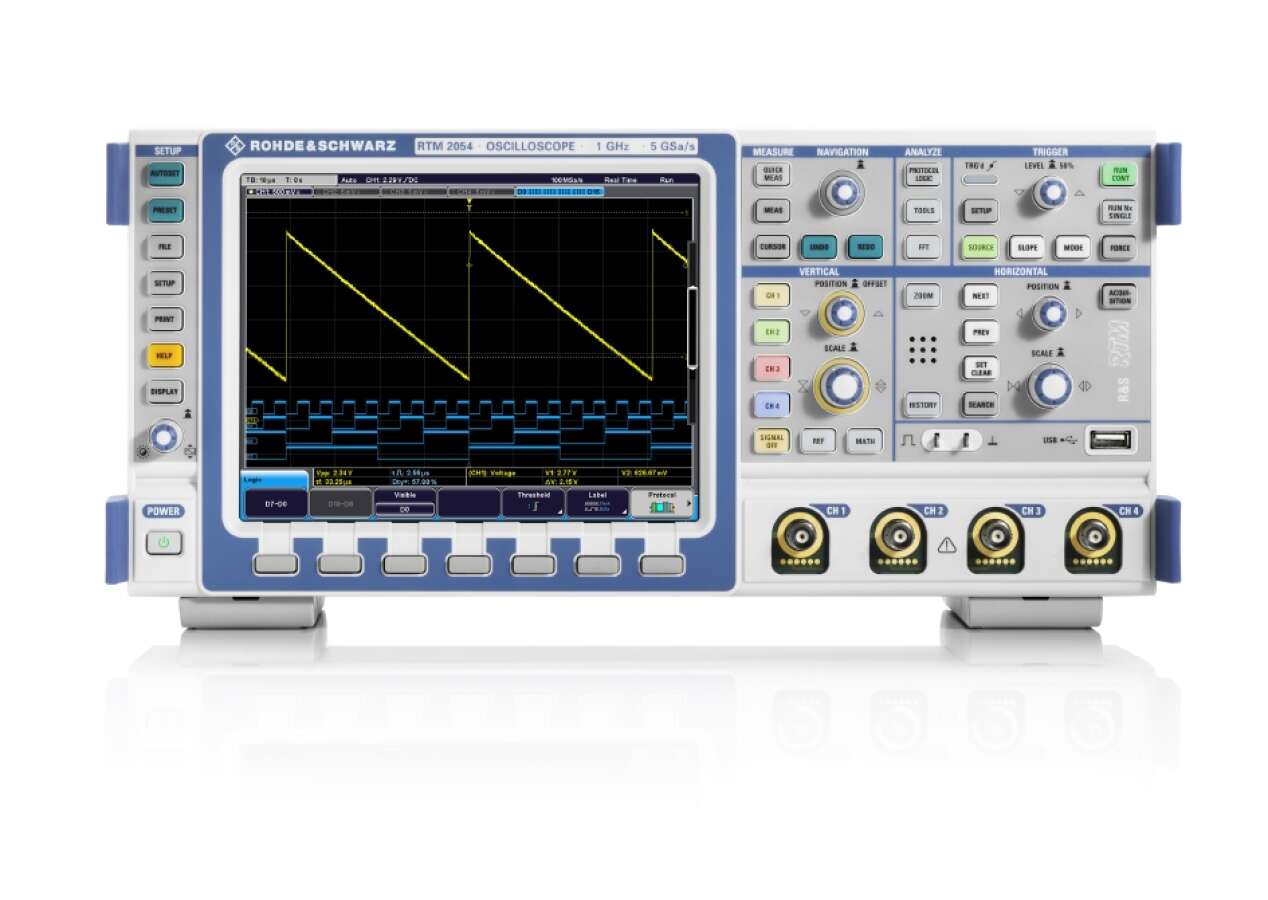

Rohde&Schwarz RTM2104 - цифровой осциллограф, 4 канала, 1 ГГц

Артикул: RS-RTM2104

Товар не поставляется

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Благодаря своим превосходным измерительным характеристикам и разнообразию полезных функций осциллографы серии RTM облегчают повседневную работу как при разработке изделий, так и в сервисе. Их компактные размеры, простое управление и великолепный экран делают эти приборы лучшим выбором для ежедневных задач контроля и измерений.



Комплект поставки Rohde&Schwarz RTM2104:

  • Прибор;
  • Пассивный пробник 500 МГц (10:1) на каждый канал;
  • Сумка для принадлежностей;
  •  Краткое руководство пользователя;
  • CD-диск с руководством по эксплуатации;
  • Кабель питания.

Принадлежности

Высококачественные активные и пассивные пробники дополняют осциллографы. Обладая великолепными характеристиками, эти пробники также надежны и удобны в работе. Пассивный пробник для каждого канала осциллографа входит в стандартную комплектацию прибора.



Пробники

Ширина  полосы
пропускания

Макс. сила тока (скз. / пик.)

Время нарастания

Погрешность преобразования

Макс. напряжение

Дополнительно

Токовые  пробники

RT-ZC10

10 МГц

150 A / ±300 A

35 нс

±1 % до 150 A (скз.)

600 В (CAT II), 300 В (CAT III)

Требуется внешний источник питания, например RT-ZA13

RT-ZC20

100 МГц

30 A / ±50A

3.5 нс

±1 % до 30 A (скз.)

300 В (CAT I)



Пробники Ширина  полосы пропускания Коэффициент деления Входное сопротивление Входная емкость Динамический диапазон Дополнительно
Пассивные  пробники
RT-ZP10  500 МГц  10:01 10 МОм ~10 пФ 400 В
(ср. кв. зн.)

Пробники высокого напряжения
RT-ZH10 400 МГц 100:01:00 50 МОм 7.5 пФ 1 кВ (ср. кв. зн.)
RT-ZH11 1000:01:00 4 кВ (пик.)
Активные  несимметричные  пробники
RT-ZS10E 1.0 ГГц 10:01 1 МОм 0.8 пФ ±8 В

RT-ZS10 1.0 ГГц Встроенный вольтметр и микропереключатель для управления прибором
Активные  дифференциальные  пробники
RT-ZD01 100 МГц 100:1/1000:1 8 МОм 3.5 пФ ±140В/±1400В 1 кВ (ср.кв.зн.)
RT-ZD10 1 ГГц 10:1/100:1 1 МОм 0,6 /1,3 пФ ±5 В/ 50 В(DC),
46 В (AC peak)
Встроенный вольтметр и микропереключатель для управления прибором
RT-ZD20 1.5 ГГц 10:01 1 МОм 0.6 пФ ±5 В Встроенный вольтметр и микропереключатель для управления прибором

Технические характеристики Rohde&Schwarz RTM2104

Параметр Значение
Система вертикального отклонения
Количество каналов 4
Полоса пропускания (по уровню –3 дБ) при 50 Ом 1 ГГц
Время нарастания переходной характеристики (расчетное) <350 пс
Входное сопротивление 50 Ом ±1,5 % 1 МОм ±1 %, 15 пФ (расчетное)
Чувствительность (при максимальной полосе пропускания во всех диапазонах) 50 Ом: от 1 мВ/дел до 1 В/дел
1 МОм: от 1 мВ/дел до 10 В/дел
Разрешение 8 бит (до 16 бит в режиме high resolution)
Система сбора информации
Максимальная частота дискретизации (в режиме реального времени) 2,5 ГГц (при 2-х каналах);
5 ГГц (при 1 активном канале)
Объем памяти (на каждый канал) 10 млн отсчетов (при частоте дискретизации 2,5 ГГц)
20 млн отсчетов (при частоте дискретизации 5 ГГц)
Режимы детектирования (возможно сочетание режима прореживания и режима арифметических операций с осциллограммами) Отсчетов, пиковый детектор, режим высокого разрешения
Режимы отображения Выключены, огибающая, усреднение, сглаживание
Режимы интерполяции sin(x)/x
Система горизонтального отклонения
Диапазон временной развертки от 0,5 нс/дел до 500 с/дел
Погрешность временной развертки 3.5 ppm
Задержка между каналами ±100 нс
Система   синхронизации
Режимы синхронизации

По фронту, по длительности, видео, по шаблону, B-триггер;


опционально: I2C, SPI, UART/RS-232/LIN, MIL-1553, ARINC 429

Уровень синхронизации ±10 дел. от центра экрана
Функции анализа и измерений
Быстрое измерение (QuickMeas) – нажатием кнопки измеренные величины выводятся на экран и непрерывно обновляются Размах напряжения, полож. пик, отриц. пик, время нарастания, время спада, среднее значение, среднеквадратичное значение, период, частота
Автоматические измерения Уровень, размах напряжения, полож. пик, отриц. пик, период, частота, число импульсов, число отр. импульсов, число фронтов возрастания, число фронтов спада, ширина импульса, обратная ширина импульса, скважность, скважность отр. импульсов, время нарастания, время спада, период запуска, запуск
Курсорные измерения Напряжение, время, относительное значение по Х, относительное значение по Y, число импульсов, пиковое значение, среднеквадратическое значение, среднее значение, время нарастания, время спада, вертикальный маркер
Математические операции Суммирование, вычитание, умножение, деление, максимум, минимум, квадрат, кв. корень, модуль, положительная волна, отрицательная волна, обратная величина, инверсия, интегрирование, дифференцирование, log10, ln, НЧ-фильтр, ВЧ-фильтр, БПФ
Общие характеристики
Габариты (Ш x В x Г), мм 403  x 189  x 142
Масса, кг 4,1
Экран 8,4’’ цветной TFT дисплей (1024 x 768 пикселей)

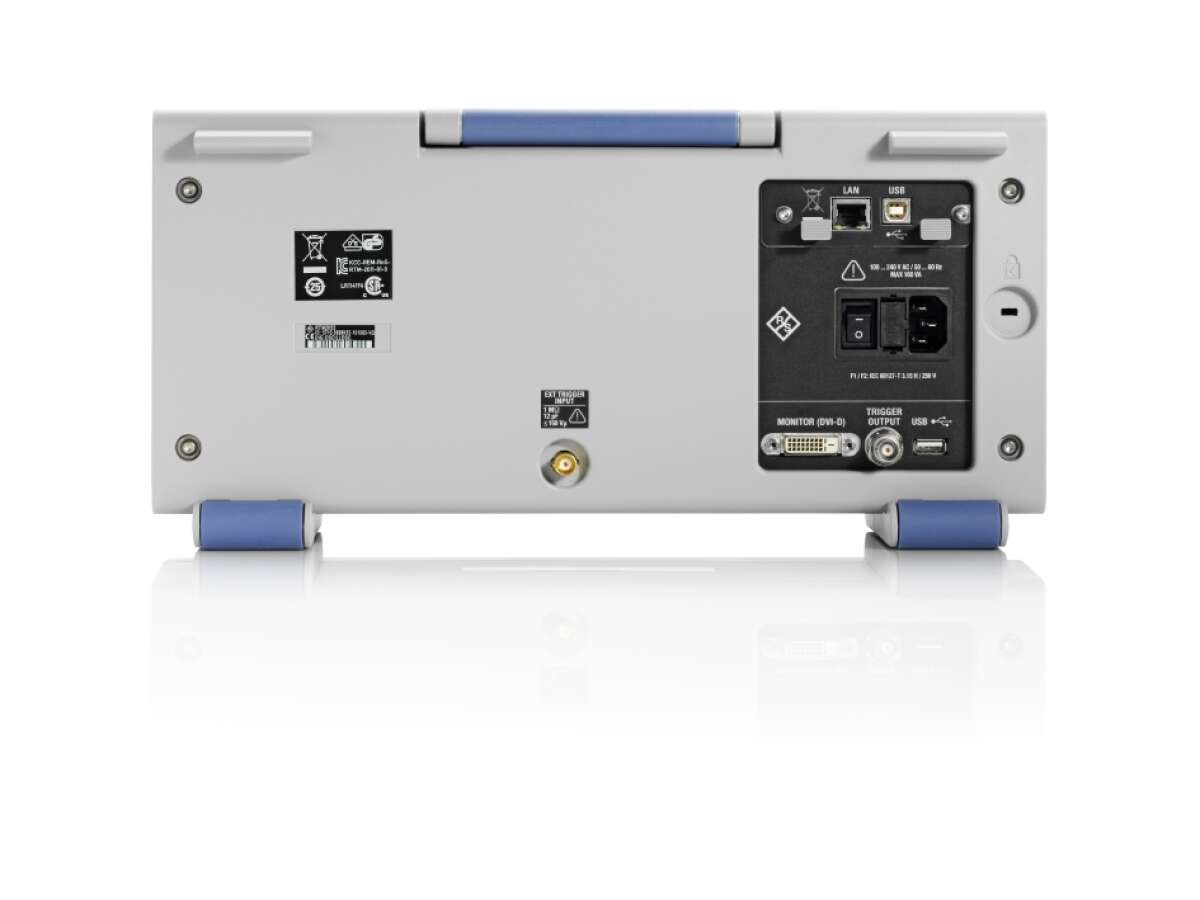

Возможности подключения 2 x USB-хост, устройство USB, LAN, GPIB (опционально), DVI-D для внешнего монитора

Область применения Rohde&Schwarz RTM2104​:

  1. Системы отладки и анализа общего назначения:
  • Функция QuickMeas: получение основных результатов нажатием одной кнопки;

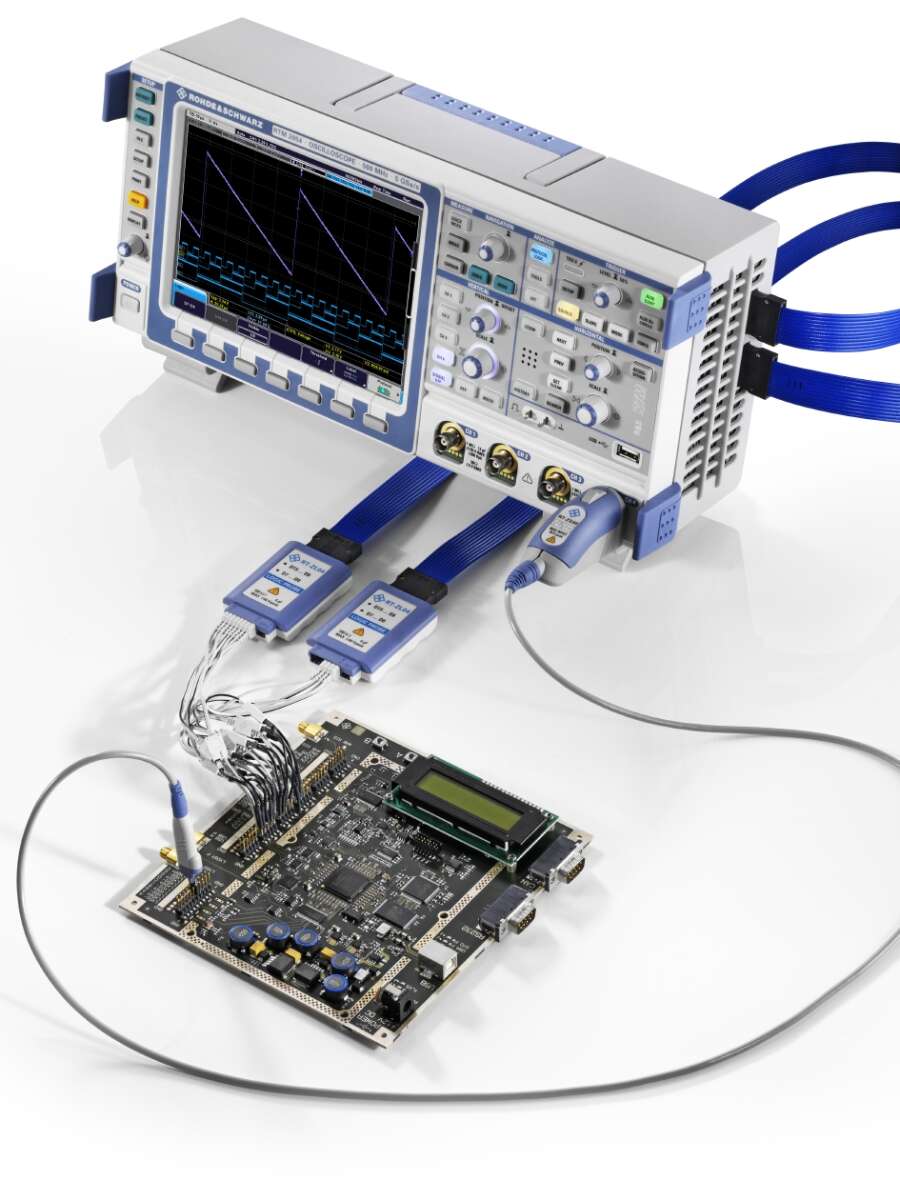

  • Логический анализ: 20 млн отсчетов при частоте дискретизации 5 млрд отсчетов/с для подробного анализа цифровых сигналов;
  • Расширенные функции измерения на основе положения курсора;
  • Гибкий выбор режимов сбора данных сигнала;
  • Режим Smooth для сглаживания непериодических сигналов;
  • Расширенные опции запуска для отслеживания важных событий;
  • Интуитивно понятный интерфейс пользователя для максимальной эффективности;
  • Два дисплея вместо одного: виртуальный экран VirtualScreen;
  • Активные пробники с инновационными функциями, такими как микрокнопка и вольтметр RS ProbeMeter;
  • Небольшой вес; компактный лабораторный прибор;



  1. Контроль сигналов:
  • Наименьший уровень собственного шума в своем классе: превосходная точность измерений;
  • Полная полоса пропускания даже при диапазоне амплитуд 1 мВ/дел. (достоверное представление слабых сигналов);
  • Хорошая межканальная развязка предотвращает возникновение перекрестных помех;
  • Активные пробники с превосходными характеристиками;



  1. Испытания на производстве:
  • Исчерпывающий набор автоматизированных измерительных функций;
  • Интерфейс дистанционного управления, поддерживающий полный набор функций прибора;
  • Возможность установки в стандартную 19" стойку;



  1. Сервис, техническое обслуживание и образование:
  • Идеально подходит для стандартных измерений;
  • Прост в эксплуатации; легкий и компактный;
  • Малое время загрузки;



  1. Встроенные функции:
  • Расширенные функции синхронизации и декодирования (I2 C, SPI, RS-232/UART, I2 S, CAN/LIN, MIL-STD-1553 и ARINC429);
  • Логический анализ: 20 млн отсчетов при частоте дискретизации 5 млрд отсчетов/с для подробного анализа цифровых сигналов.

Опции и аксеcсуры RTM2104

Артикул

Наименование

Код

Аппаратные опции

RTM-B10

Интерфейс  GPIB

1305.0014.02

RTM-В1

Логический анализатор, 400 МГц, 2,5 Гвыб/с, 16 каналов, 10 млн отсчетов

5710.0901.02

RTM-B200

Расширение полосы пропускание с 350 МГц до 500 МГц

5710.0918.02

RTM-B201

Расширение полосы пропускание с 200 МГц до 350 МГц

1326.0665.02

RTM-B202

Расширение полосы пропускание с 200 МГц до 500 МГц

1326.0671.02

RTM-B203

Расширение полосы пропускание с 200 МГц до 1 ГГц

1326.0688.02

RTM-B204

Расширение полосы пропускание с 300 МГц до 1 ГГц

1326.0694.02

RTM-B205

Расширение полосы пропускание с 500 МГц до 1 ГГц

1326.0707.02

Программные опции

RTM-K1

Запуск и декодирование для последовательного интерфейса I2C/SPI

5710.1443.02

RTM-K2

Запуск и декодирование для последовательного интерфейса UART/RS-232

5710.1450.02

RTM-K3

Запуск и декодирование для интерфейса CAN/LIN

5710.1466.02

RTM-K5

Синхронизация и декодирование последовательных аудиоинтерфейсов I2S, LJ, RJ, TDM

5710.0882.02

RTM-K6

Синхронизация и декодирование последовательного интерфейса MIL-1553

1317.6835.02

RTM-K7

Синхронизация и декодирование последовательного интерфейса ARINC 429

1317.6841.02

RTM-K15

История и сегментированная память 460 млн. точек

5710.0899.02

RTM-K18

Анализатор спектра и спектрограмма

1326.0959.02

RTM-K31

Опция комплексного анализа мощности

1317.5745.02

RTM-K32

Цифровой вольтметр (DVM)

1326.0907.02

Пробники

RT-ZC10

10 МГц, токовый, пост./перем. ток, 0.01 В/A, 150 A (скз.), провод диаметром до 20 мм  (требуется опция RT-ZA13)

1409.7750.02

RT-ZC20

100 МГц, токовый, пост./перем. ток, 0.1 В/A, 30 A (скз.), провод диаметром до 5 мм  (требуется опция RT-ZA13)

1409.7766.02

RT-ZC20B

100 МГц, токовый, пост/перем, 0.1 В/А, 30 А (скз)

1409.8233.02

RTM-ZP10

500 МГц, пассивный, 10:1, 10 МОм, 9,5 пФ, макс. 400 В

1409.7708.02

RT-ZH10

400 МГц, пассивный, высокого напряжения, 100:1, 50 МОм, 7.5 пФ, 1 кВ ср.кв.

1409.7720.02

RT-ZH11

400 МГц, пассивный, высокого напряжения, 1000:1, 50 МОм, 7.5 пФ, 1 кВ ср.кв.

1409.7737.02

RT-ZS10

1,0 ГГц, активный, 1 МОм, 0,8 пФ, щупы, микрокнопка

1410.4080.02

RT-ZS10E

1,0 ГГц, активный, 1 МОм, 0,8 пФ

1418.7007.02

RT-ZD01

100 МГц, активный, высокого напряжения, 100:1/1000:1, 8 МОм, 3.5 пФ, 1 кВ ср.кв.

1422.0703.02

RT-ZD10

1 ГГц, активный, дифференциальный, 1МОм, 0,6 пФ/1,3 пФ, встроенный вольтметр, микрокнопка

1410.4715.02

RT-ZD20

1,5 ГГц, активный, дифференциальный, 1 МОм, 0,6 пФ, встроенный вольтметр, микрокнопка

1410.4409.02

Принадлежности для пробников

RT-ZA1

Набор принадлежностей для RTM-ZP10

1409.7566.00

RT-ZA2

Запасной набор принадлежностей для RT-ZS10/RT-ZS10E

1416.0405.02

RT-ZA3

Набор наконечников для RT-ZS10/RT-ZS10E

1416.0411.02

RT-ZA4

Минизажимы

1416.0428.02

RT-ZA5

Микрозажимы

1416.0434.02

RT-ZA7

Набор наконечников для RT-ZD20/ -ZD30

1417.0609.02

RT-ZA13

Источник питания для токовых пробников, ±12 В, ±2.5 А пост. тока

1409.7789.02

RT-ZA15

Внешний аттенюатор 10:1, 2 ГГц к пробнику RT-ZD20/ -ZD30

1410.4744.02

RT-ZF20

Опциональная плата для калибровки и коррекции токовых пробников

1800.0004.02

RT-ZF20

Опциональная плата для калибровки и коррекции токовых пробников

1800.0004.02

Принадлежности

RTM-Z1

Крышка для передней панели

1305.0272.02

RTM-Z3

Мягкая сумка для осциллографов RTM и принадлежностей

1305.0289.02

RTM-Z4

Транспортный кейс

1317.4210.02

ZZA-RTM

Набор для монтажа в стойку

1304.8292.02
