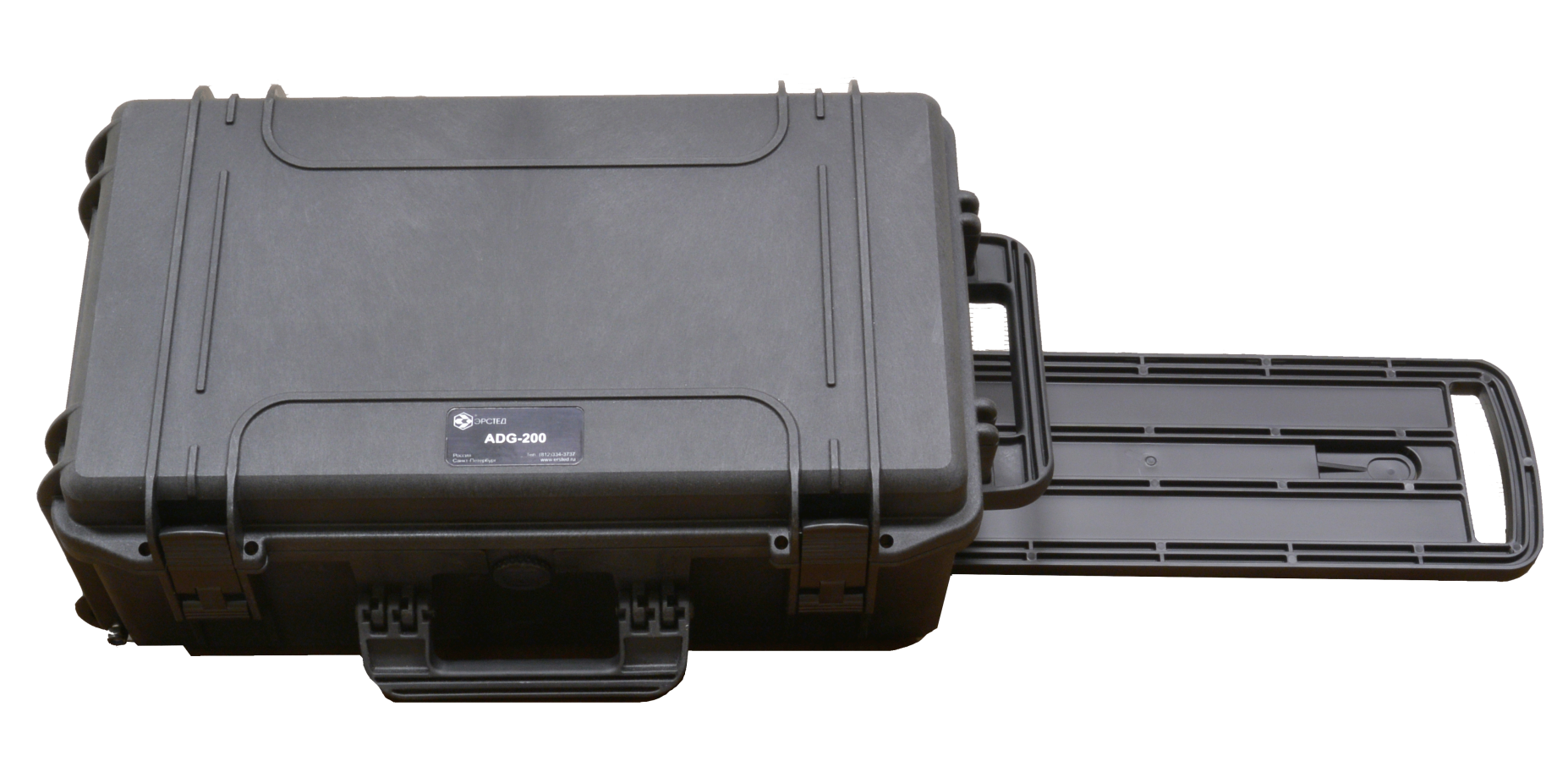

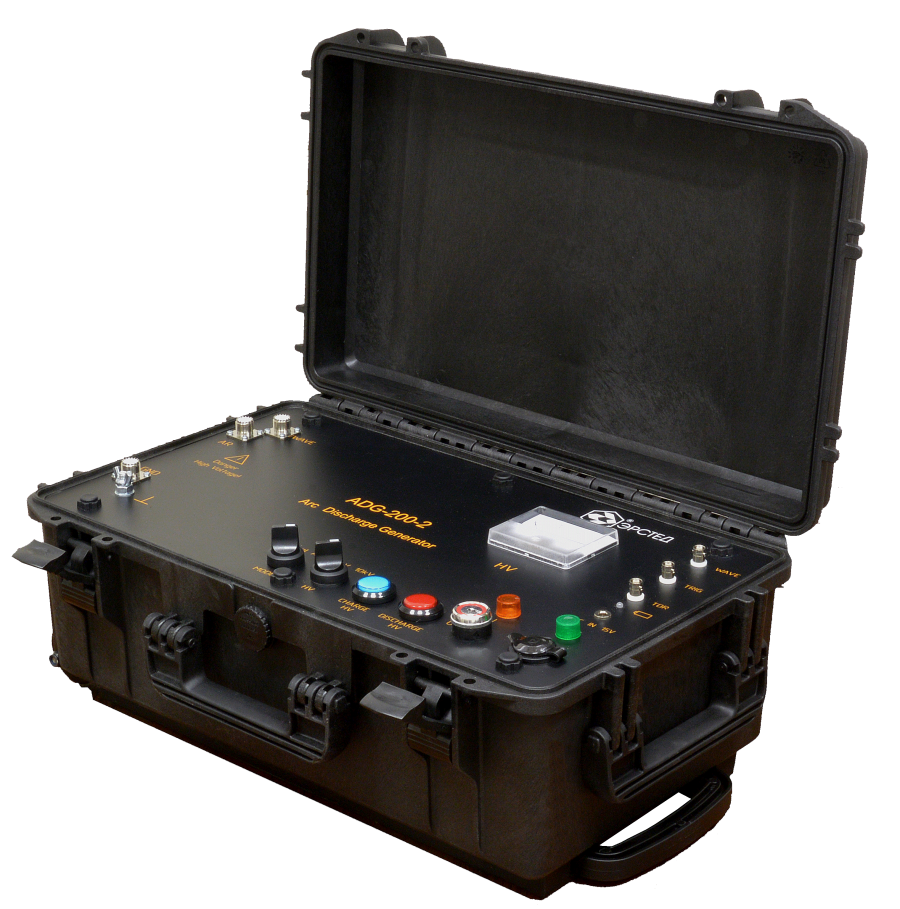

Эрстед ADG-200-2 - источник дуговых разрядов

Артикул: ADG-200-2

Цена: 435 600 ₽

Транзит 30 дней: 1

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 ₽
435 600 ₽
Вопрос менеджеру
Оплата:
  • наличный/безналичный расчет, банковские карты.
Доставка:
  • самовывоз со склада (бесплатно), курьер по Москве, доставка транспортной компанией по России.
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Генератор дуговых разрядов ЭРСТЕД ADG-200-2 «СКАТ-М» служит для проведения работ по поиску повреждений в комплексе с рефлектометром РИ-407, TDR-107, TDR-109 и с рефлектометрами других производителей (поддерживающими импульсно-дуговой и волновой методы измерений), существенным образом расширяя их возможности по определению мест высокоомных дефектов, не поддающихся локализации низковольтным импульсным методом.

Генератор обеспечивает необходимые условия для применения следующих современных неразрушающих (без  прожига изоляции) методов поиска высокоомных (> 1 кОм) мест повреждений изоляции (утечек) на силовых кабелях:

  • импульсно-дуговой метод ИДМ (ARM, метод кратковременной дуги)

  • метод колебательного разряда по току МКР (ICE, метод волны тока)

Комплект поставки

  • Генератор дуговых разрядов ADG-200-2 «СКАТ-М» – 1 шт.
  • Зарядное устройство (15 В, 2 А) – 1 шт.
  • Высоковольтные провода с зажимами «крокодил» для подключения к кабелю – 2 шт.
  • Ключ замка блокировки – 2 шт.
  • Калибровочный разрядник ~3.5 кВ для проверки генератора – 1 шт.
  • Руководство по эксплуатации – 1 шт.

Технические характеристики ЭРСТЕД ADG-200-2 «СКАТ-М»

Параметр Значение
Диапазон регулировки выходного напряжения от 0 до 10 кВ
Ступени выходного напряжения 4 кВ, 10 кВ
Режимы заряда
  • прямой заряд кабеля до пробоя (AUTO)
  • заряд встроенного конденсатора (MANUAL)
Максимально запасенная энергия 200 Дж
Время затягивания дуги (зависит от внешних условий) от 1 до 10 мс (зависит от внешних условий)
Минимальный интервал времени между последовательными зарядами определяется оператором, но не менее 20 с
Максимально допустимые импульсные напряжения на всех низковольтных разъемах, предназначенных для подключения к рефлектометру, не превышают
  • на разъеме TDR — 60 В
  • на разъеме WAVE – 120 В
  • на разъеме TRIG – 20 В
Питание автономное (аккумулятор 12 В, 12 Ач)
Габаритные размеры 570х350х200 мм
Вес прибора с аккумуляторной батареей не более 30 кг
Диапазон рабочих температур от -20 °С до +40 °С
