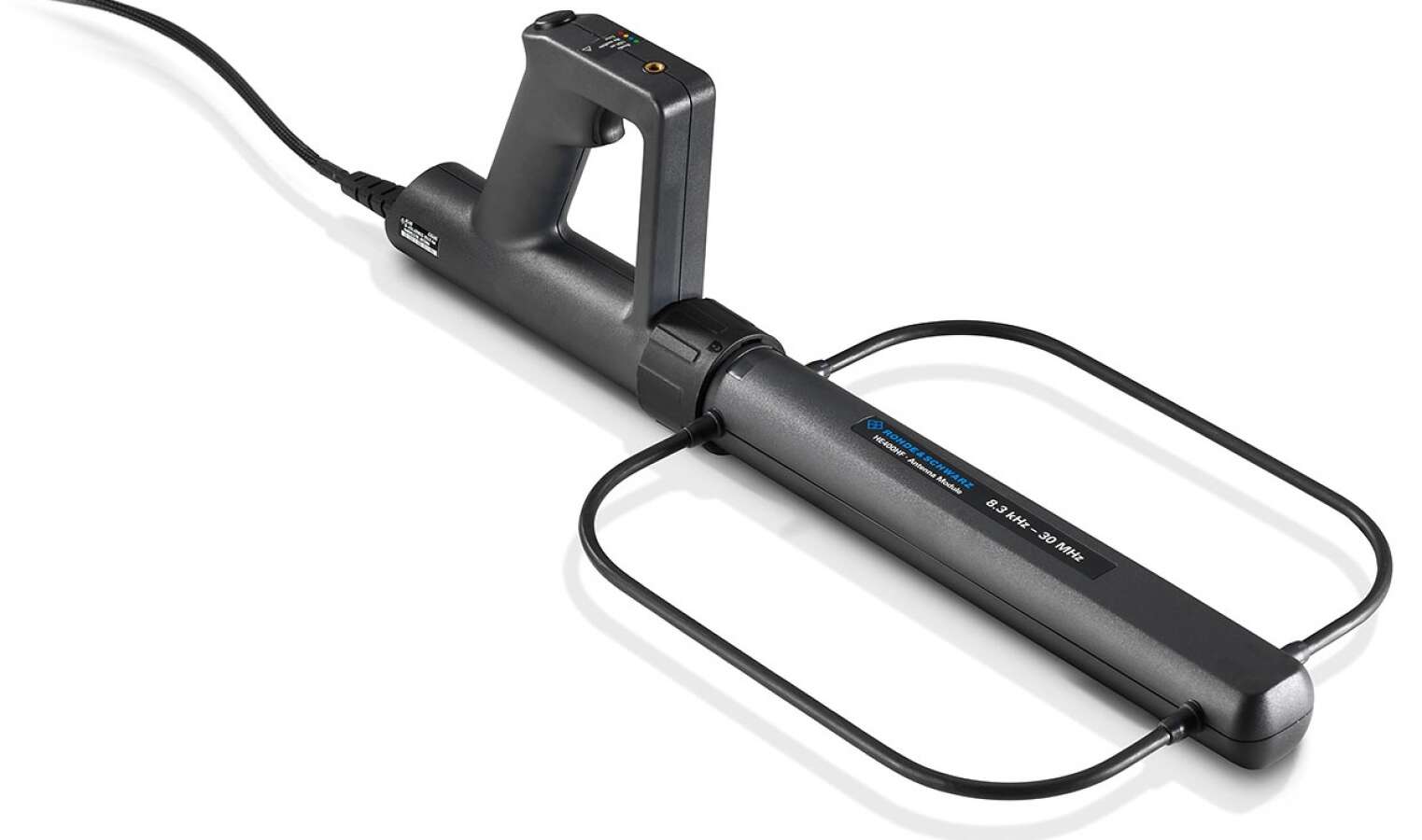

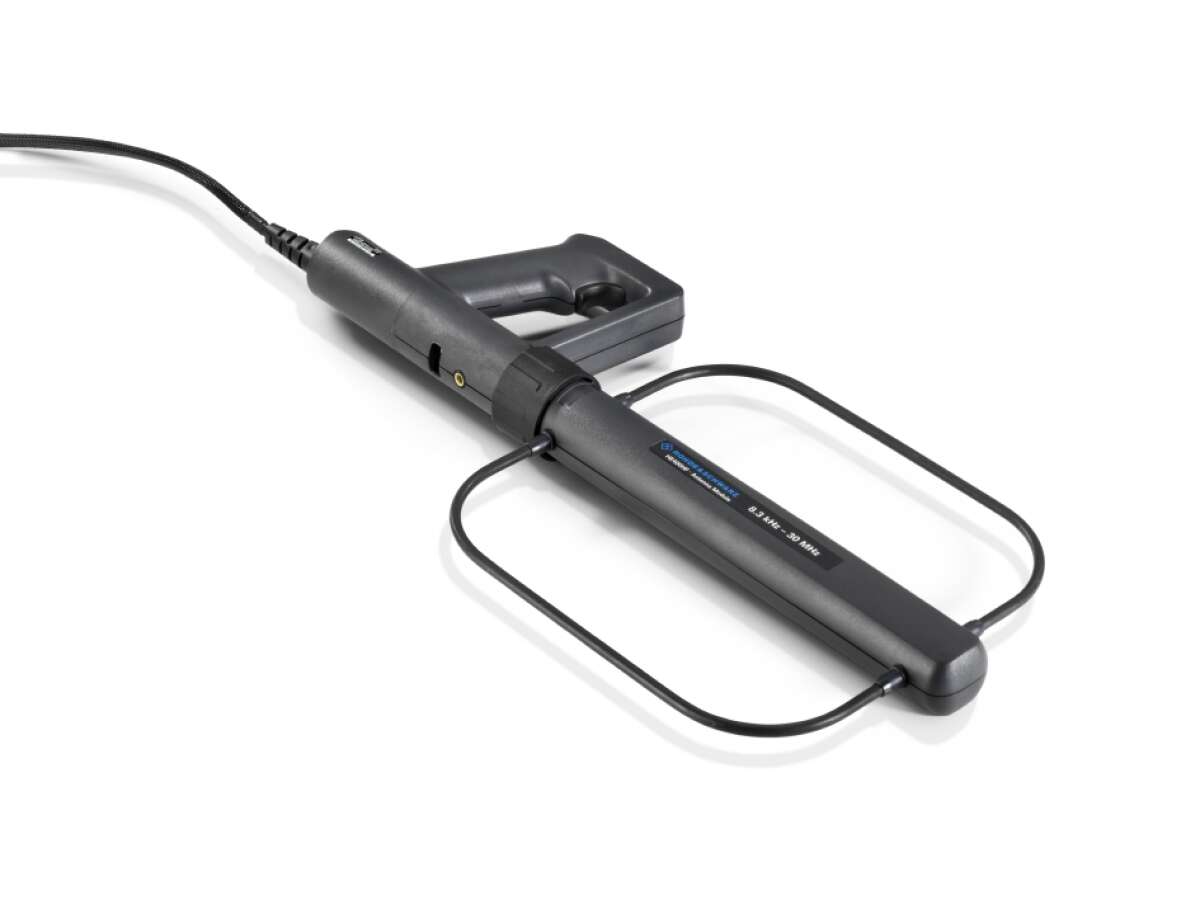

Rohde&Schwarz HE400HF - антенный модуль 8,3 кГц – 30 МГц для HE400

Артикул: RS-HE400HF

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Антенна Rohde&Schwarz HE400HF предназначена для поиска и локализации источников сигналов и помех. Сменный модуль для антенны HE400. Частотный диапазон  8,3 кГц – 30 МГц.

Технические характеристики Rohde&Schwarz HE400HF

Параметр

Значение

Диапазон рабочих частот

8,3 кГц – 30 МГц

Поляризация

линейная, вертикальная или горизонтальная

КСВН антенных модулей

не более 3,5 (кроме HE400HF)

Спецификация антенной рукоятки

Диапазон рабочих частот:

8,3 кГц – 8 ГГц

КСВН (1 МГц – 8 ГГц)

не более 2,5

IP3 (1 МГц – 8 ГГц)

20 дБм (тип.)

Точка компрессии 1 дБ (10 МГц – 8 ГГц)

10 дБм (тип.)

Допустимая подводимая мощность

20 дБм

РЧ выход

QMA (f)

Управление и питание

USB 2.0 micro, 5 В DC ±0.5 В (max. 500 мА)

Среднее время наработки на отказ

250 000 ч

Масса
(рукоятка с HE400UWB модулем), кг

1,0

Габаритные размеры
(рукоятка с HE400UWB модулем) (ШхВхД), мм

600×285×60

Рабочие условия эксплуатации:

температура окружающего воздуха, °С

от минус 10 до 55

Область применения Rohde&Schwarz HE400HF

  • Радиочастотные службы для выполнения задач радиомониторинга;
  • Обслуживание базовых станций и поиск помех в сотовых сетях;
  • Полицейские и специальные службы для поиска закладок и помех;
  • Лаборатории ЭМС для выполнения предварительных измерений в широком диапазоне частот

Аксессуары Rohde&Schwarz HE400HF

Артикул Наименование  Код
Антенные модули
HE400 Рукоятка ручной направленной антенны 4104.6000.02
HE400VHF Антенный модуль 20 – 200 МГц  4104.8202.02
HE400UWB  Антенный модуль 30 МГц – 6 ГГц 4104.6900.02
HE400LP Логопериодический антенный модуль 450 МГц – 8 ГГц 4104.8402.02
HE400CEL Антенный модуль 700 МГц – 2,5 ГГц  4104.7306.02
Дополнительное оборудование
HE400-K  Комплект кабелей РЧ и управления 4104.7770.02
HE400Z1  Транспортный кейс для HE400  4104.9009.02
HE400Z2 Транспортная сумка (малая, 1- 2 модуля)  4104.9050.02
HE400Z3  Транспортная сумка (большая, 3- 4 модуля)  4104.9080.02
HE400Z4  Тренога для HE400  4104.9109.02
PR100 Портативный приемник 4079.9011.02
FSH Портативный анализатор спектра 1309.6000.xx
