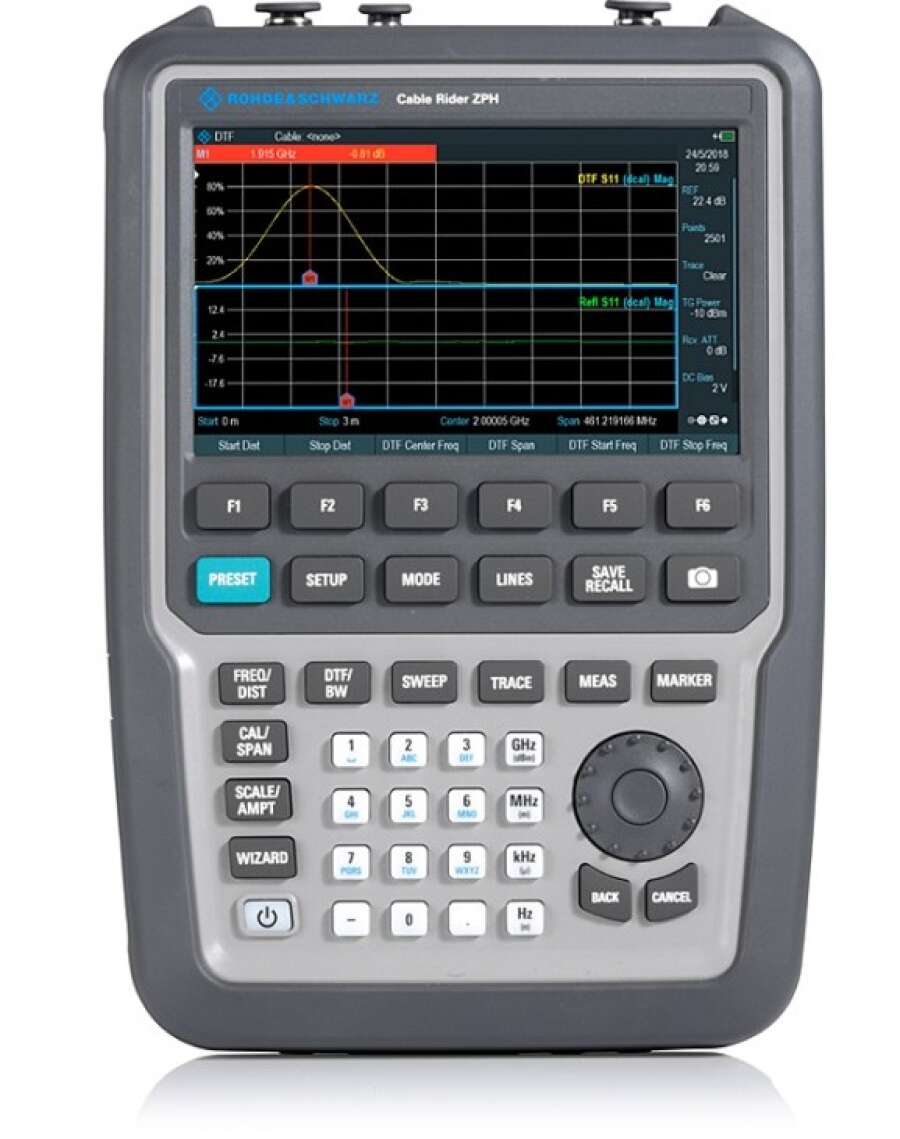

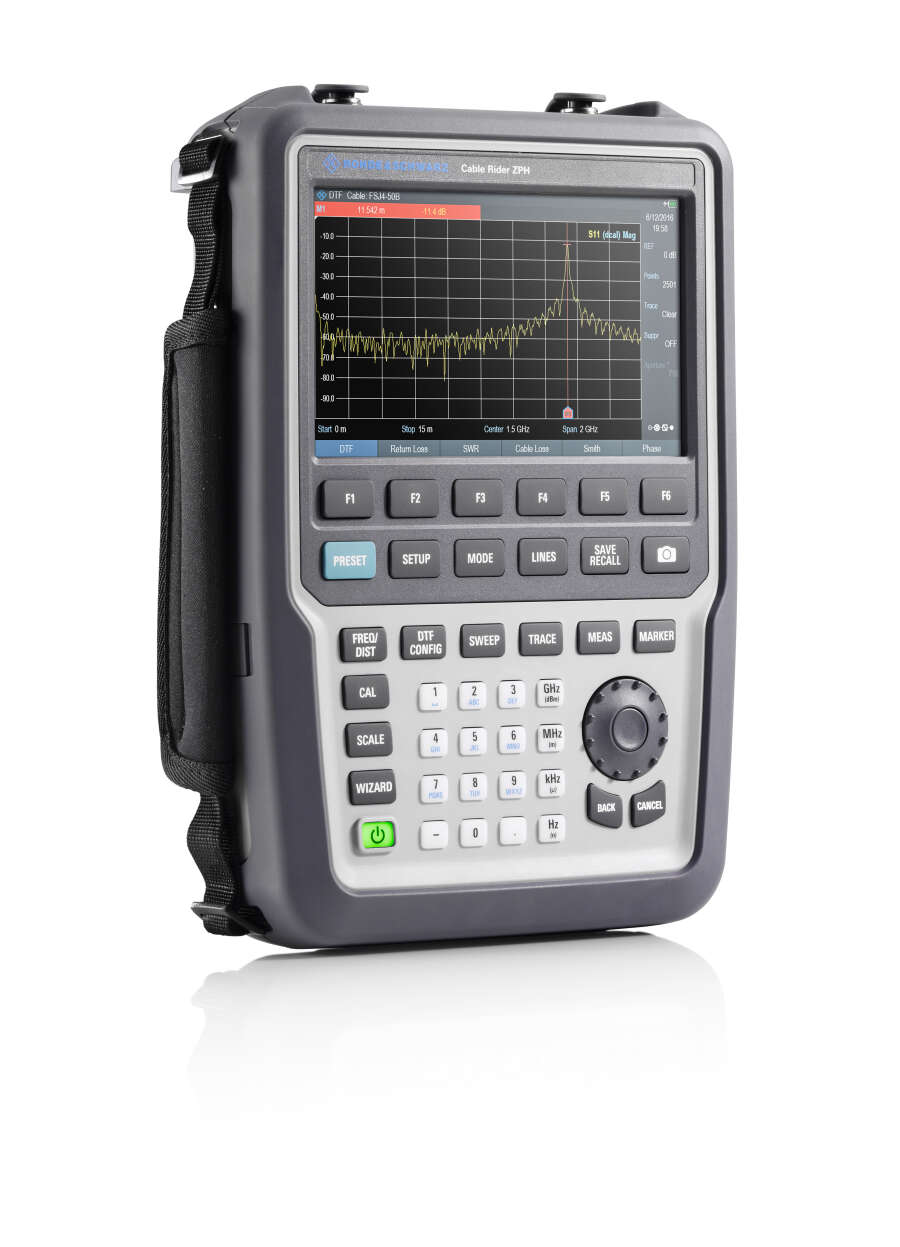

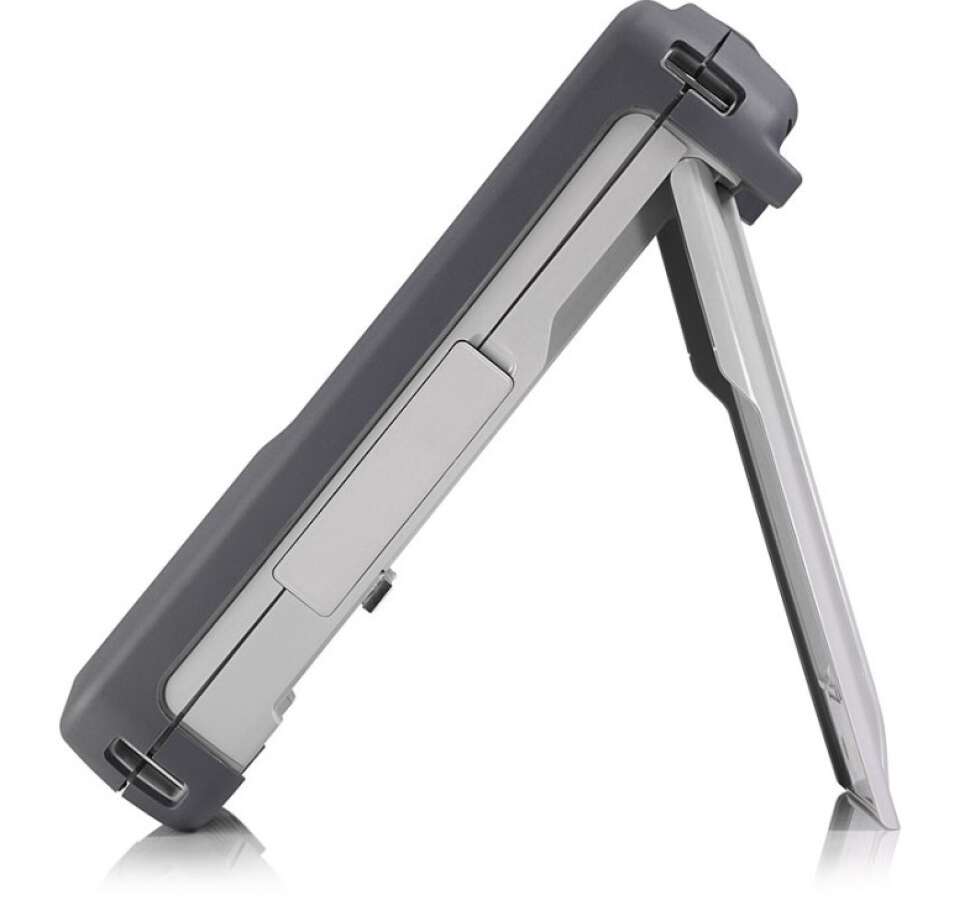

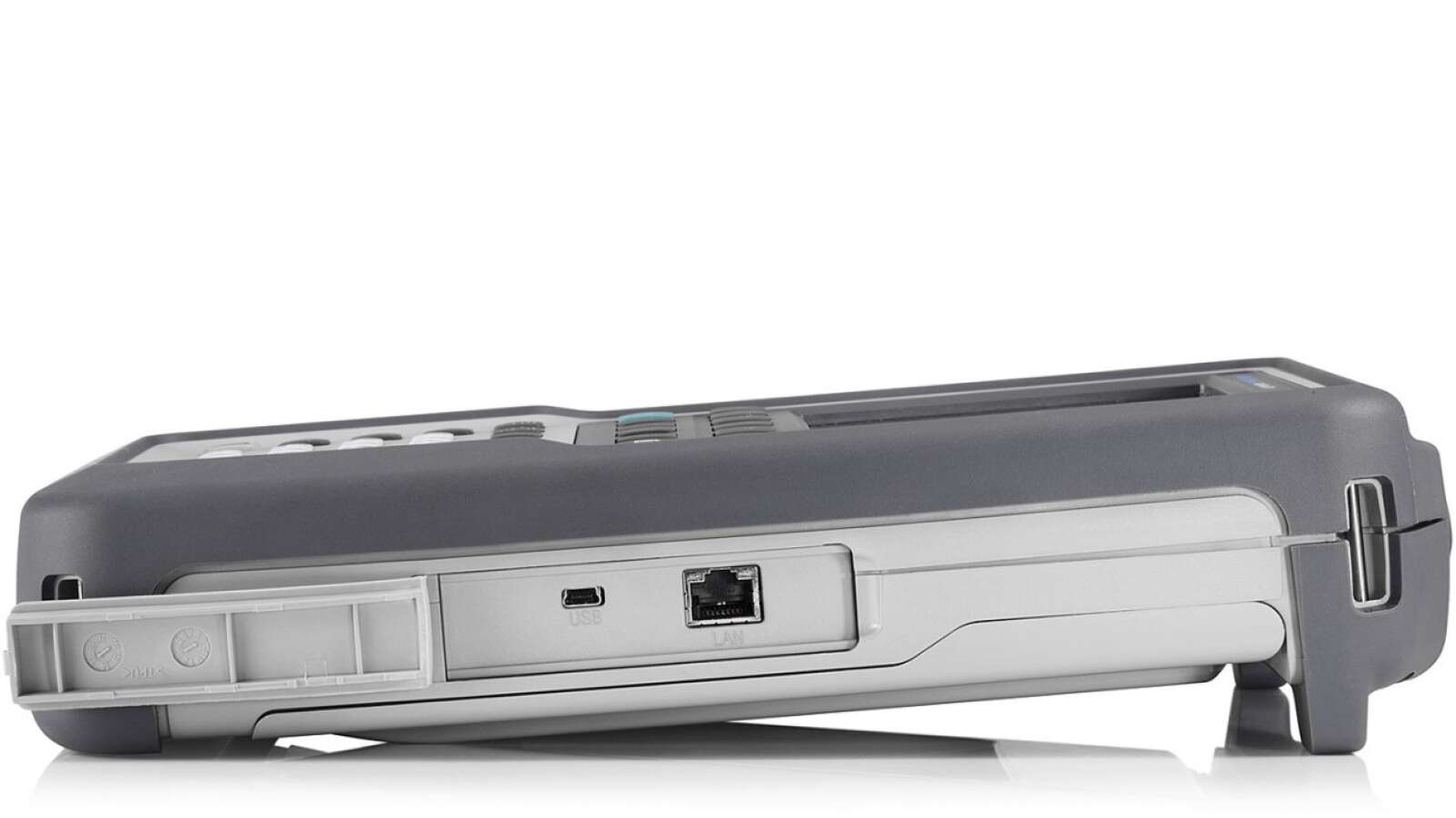

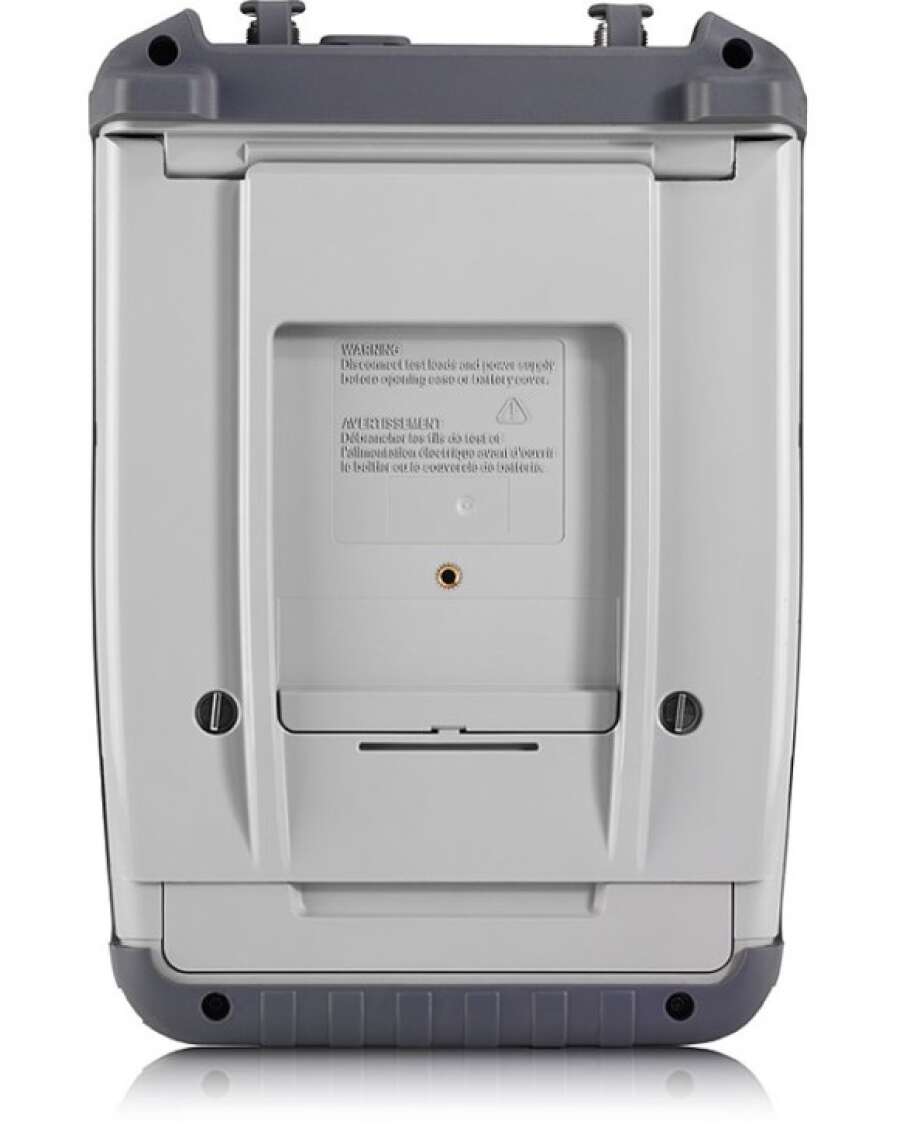

Rohde&Schwarz Cable Rider ZPH - анализатор кабелей и антенн, 2 МГц - 3 ГГц

Артикул: RS-ZPH

Цена: 431 121.19 руб.

Средний срок поставки: 12-14 недель

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 руб.
431 121.19 руб.
Вопрос менеджеру
Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

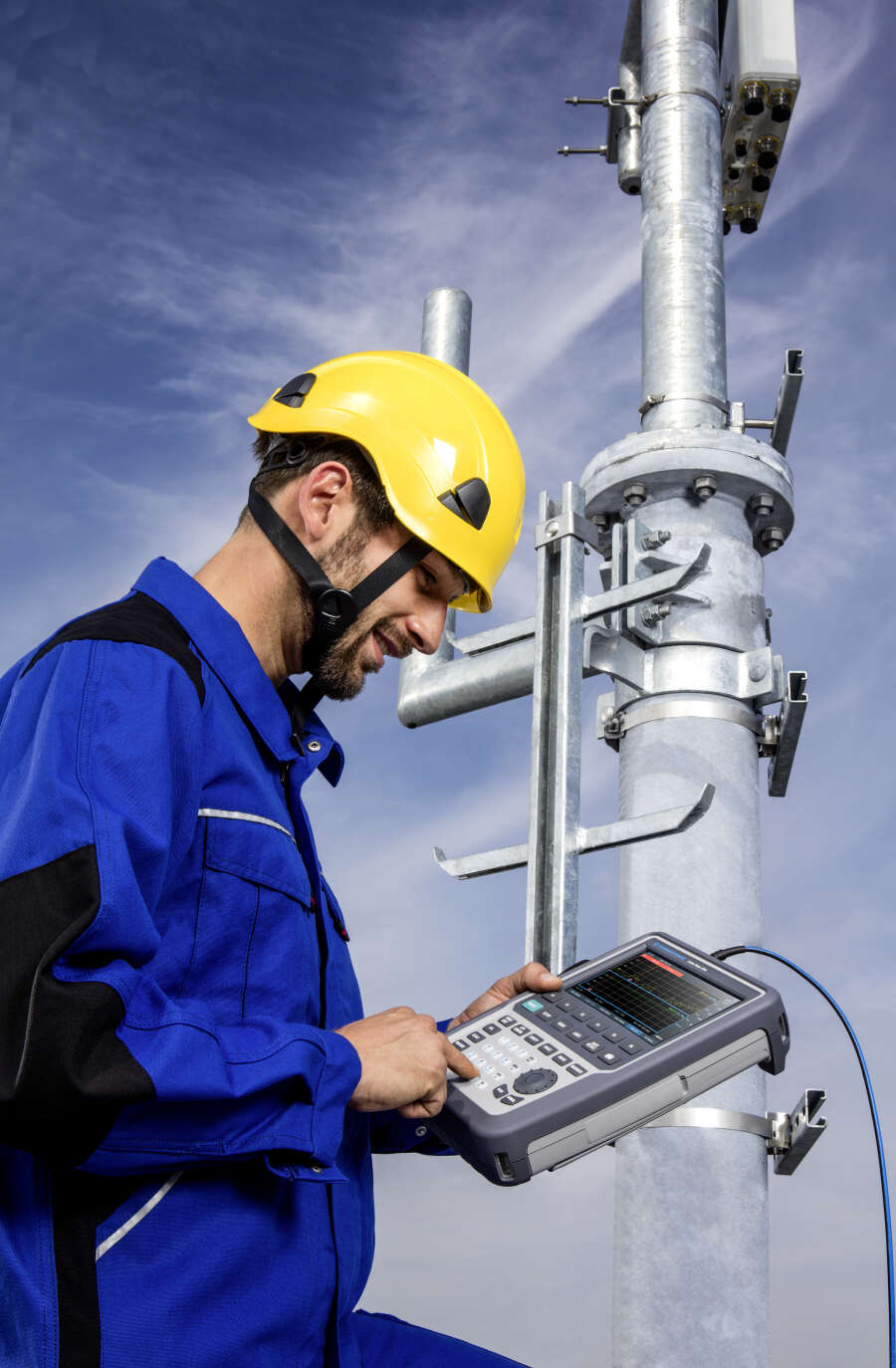

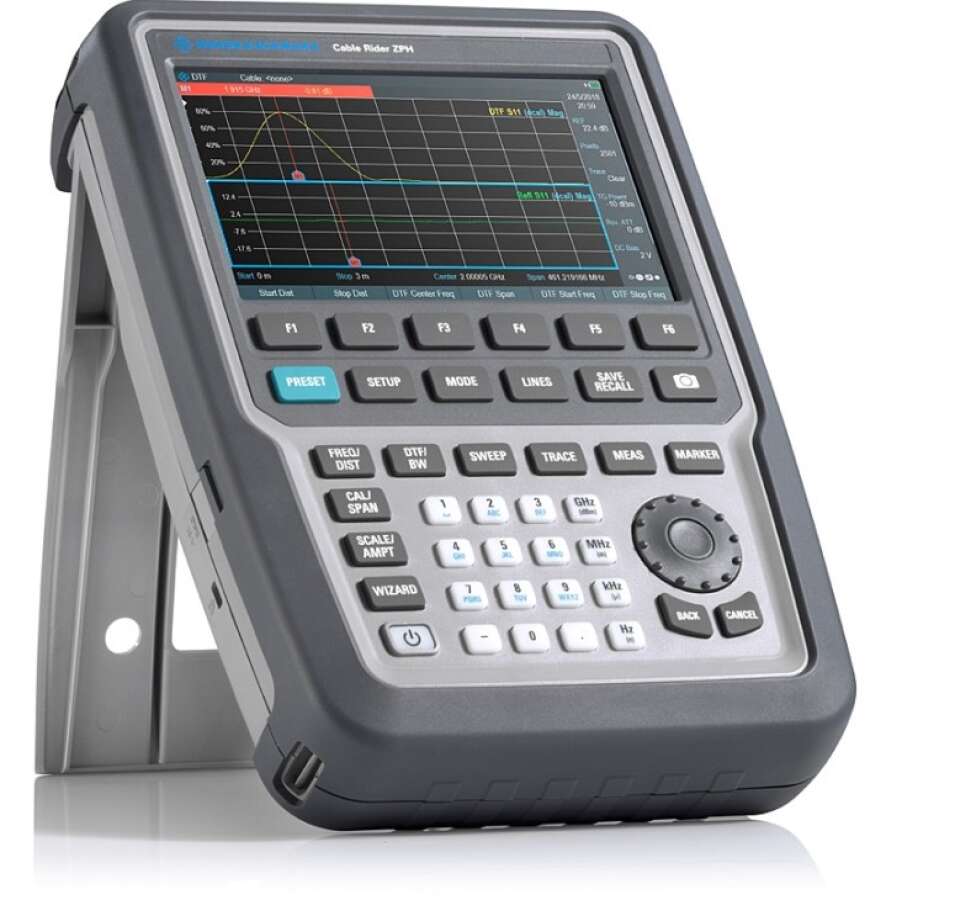

Rohde&Schwarz Cable Rider ZPH представляет собой однопортовый анализатор, обладающий всеми необходимыми базовыми измерительными функциями для монтажа и обслуживания антенных систем в полевых условиях. Его уникальные возможности обеспечивают проведение быстрых и эффективных измерений параметров кабелей и антенн. Удобный в использовании анализатор оснащен сенсорным экраном и клавиатурой с крупными клавишами.

Анализатор не требует калибровки перед использованием. Он уже откалиброван с высокой точностью на заводе. Если возникнет необходимость калибровки для устранения влияния дополнительных кабелей или адаптеров, используемых для подключения анализатора к испытуемому устройству, блок автоматической калибровки ZN-Z103 выполнит её всего за один шаг.



Особенности:

  • Диапазон частот от 2 МГц до 3 ГГц/4 ГГц, модернизация с помощью кода активации программной опции;
  • Измерение расстояния до места повреждения (DTF), коэффициента отражения, КСВН и однопортовое измерение потерь в кабеле;
  • Идеальный выбор для выездных измерений: 9-часовой ресурс работы аккумулятора, масса 2,5 кг, клавиатура с подсветкой, быстрое время загрузки, неотражающий дисплей, компактные размеры, защищенный корпус (IP51);
  • Большой цветной сенсорный экран;
  • Мастер измерений, ускоряющий процесс измерения и исключающий ошибки оператора;

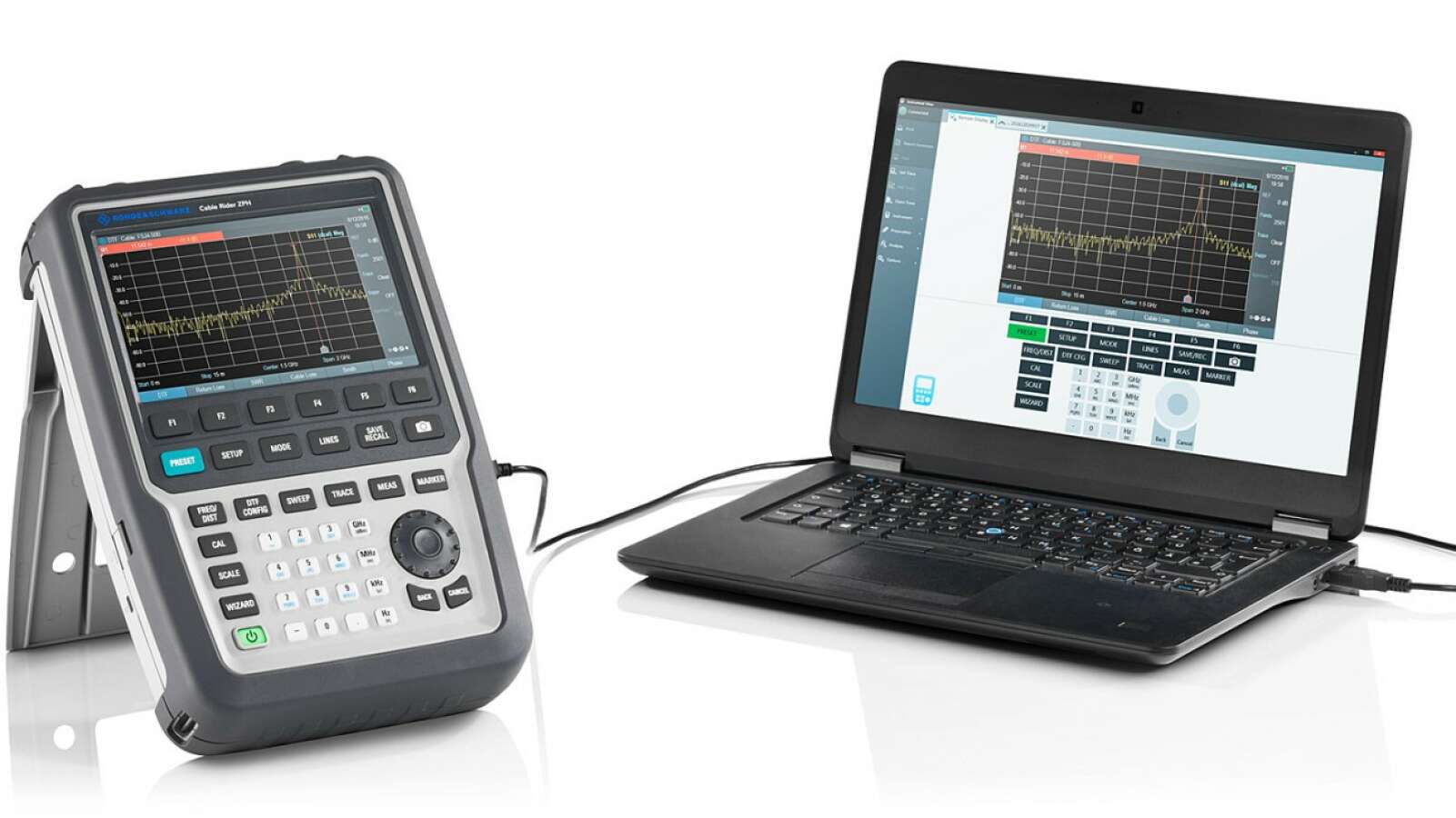

  • Дистанционное управление с помощью приложений для Android или iOS;
  • Простая и экономичная модернизация всех опций с помощью кода активации программной опции.

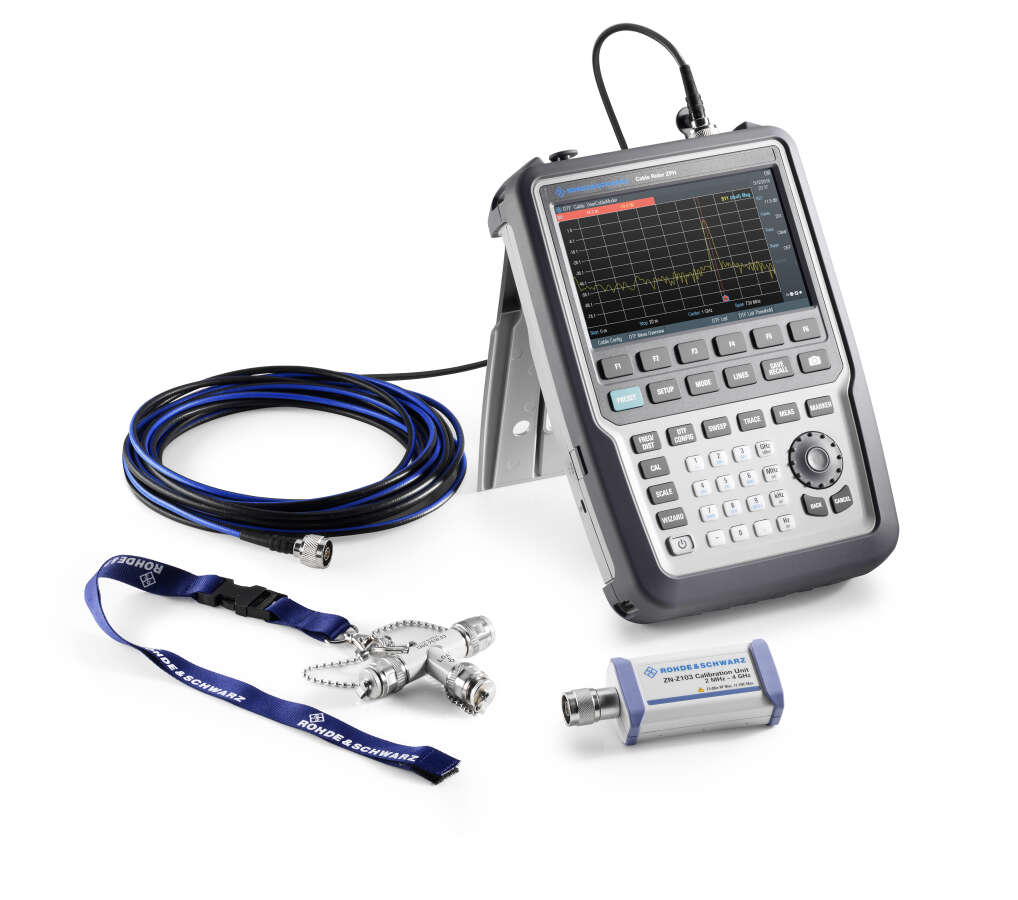

Комплект поставки:

  • Прибор;
  • USB-кабель;
  • Литий-ионная батарея;
  • AC адаптер питания со сменными вилками;
  • Инструкция быстрой настройки;
  • Боковой ремень.

Технические характеристики Rohde&Schwarz Cable Rider ZPH

Параметры Значения

Диапазон частот

базовый блок

от 2 МГц до 3 ГГц

с установленной опцией ZPH-B4

от 2 МГц до 4 ГГц

Разрешение по частоте

1 Гц

Отдельные виды измерений

коэффициент отражения (S11);

однопортовое измерение потерь в кабеле;

расстояние до места повреждения

Выходная мощность на порте

управляется  ослаблением  аттенюатора  генератора

–10 дБмВт (ном.)

Максимально допустимый паразитный сигнал

измерение = отражение (S11)/потери в кабеле/расстояние до места повреждения

+17 дБмВт (ном.)

Количество точек измерения

выбираемое

от 101 до 2501

Измерение коэффициента отражения S11

Эффективная направленность с использованием ZN-Z103

2 МГц ≤ f ≤ 4 ГГц

(с установленной опцией ZPH-B4)

> 42 дБ (ном.)

Скорость измерений

0,3 мс/точку

Форматы  результатов

амплитуда, КСВН, амплитуда и расстояние до места повреждения, КСВН и расстояние до места повреждения

Однопортовое измерение потерь в кабеле

Формат  результатов

амплитуда

Диапазон

выбираемый

1/2/5/10/20/50/100/120/150  дБ

Анализ расстояния до места повреждения

Форматы  результатов

коэффициент отражения (дБ), КСВН

Разрешение определения повреждения

(1,5 м × 108 м × коэффициент замедления/полоса обзора)

Максимальная длина кабеля

зависит от потерь в кабеле

1500 м (ном.)

Максимально допустимые входные уровни

Постоянное напряжение

50 В

Непрерывная ВЧ мощность

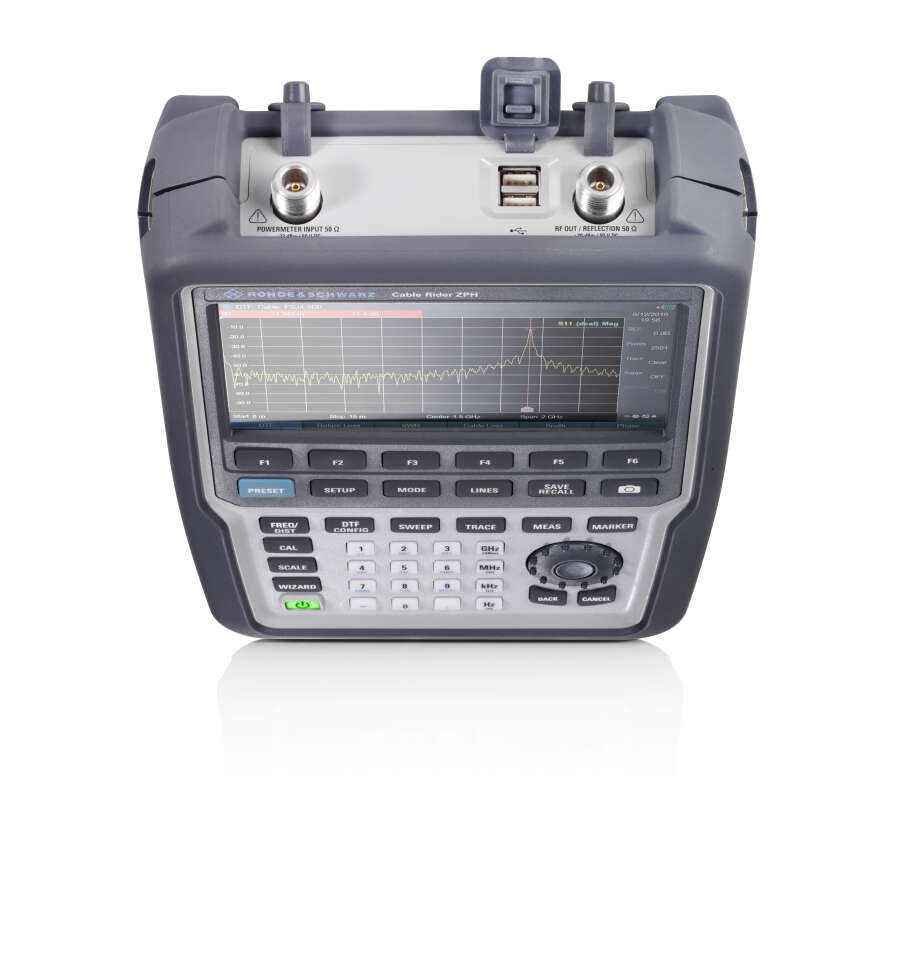

порт 1 (вход измерителя мощности)

порт 2 (вход рефлектометра)

30 дБмВт

23 дБмВт

Общие данные

Разрешение дисплея

WVGA

800 × 480 пикселей

Аккумуляторная батарея
(опция HA-Z306)

емкость

72 Вт ч



напряжение

11,25 В (ном.)



время работы с новым полностью заряженным аккумулятором

9 ч

Габариты (ШхВхГ), мм



202 × 294 × 76

Масса, кг



2,5

Стандартные режимы измерений:

  • Измерение расстояния до места повреждения;
  • Измерение коэффициента отражения и расстояния до места повреждения: комбинированное измерение;
  • Измерение коэффициента стоячей волны по напряжению (КСВН);
  • Однопортовое измерение потерь в кабеле;
  • Отображение фазы;
  • Отображение диаграммы Вольперта-Смита.



Опциональные режимы измерений:

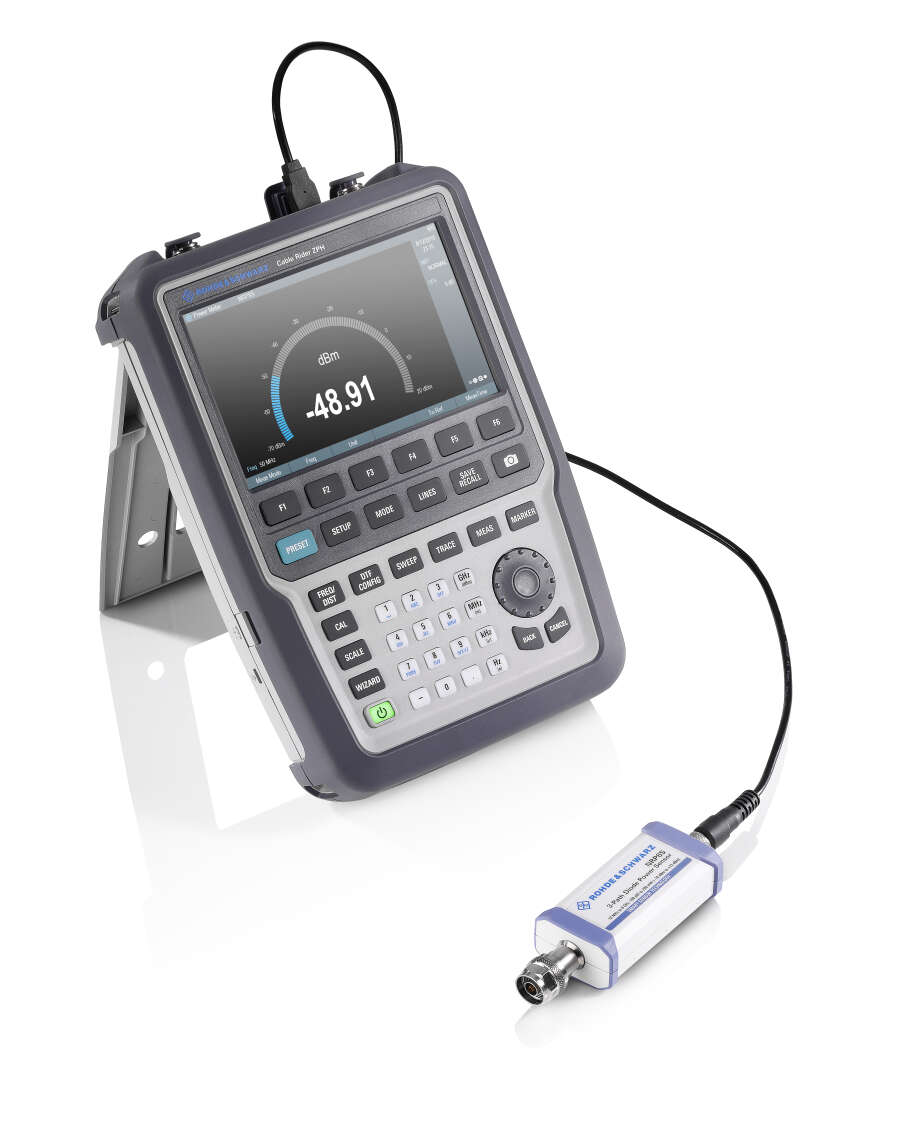

  • Измерение мощности с помощью датчиков мощности;
  • Измеритель мощности канала;
  • Импульсные измерения с помощью датчиков мощности.



Опции и аксессуары Rohde&Schwarz Cable Rider ZPH

Артикул Наименование  Код
Опции

ZPH-B4

Расширение полосы частот (с 3 ГГц до 4 ГГц)

1321.0380.02

ZPH-B10

Поддержка  GPS

1321.0396.02

ZPH-K9

Поддержка датчиков мощности

1321.0415.02

ZPH-K19

Измеритель мощности в канале

1321.0409.02

ZPH-K29

Импульсные измерения с помощью датчика мощности

1321.0421.02

Дополнительные принадлежности (компьютерное ПО, добавления, периферийные устройства и т.д.)

ZN-Z103

Модуль автоматической калибровки

1321.1828.02

FSH-Z29

Комбинированная калибровочная мера ХХ/КЗ/50-омная нагрузка, для калибровки измерений КСВН и DTF, от 0 до 3,6 ГГц

1300.7510.03

HA-Z220

Мягкая сумка для переноски

1309.6175.00

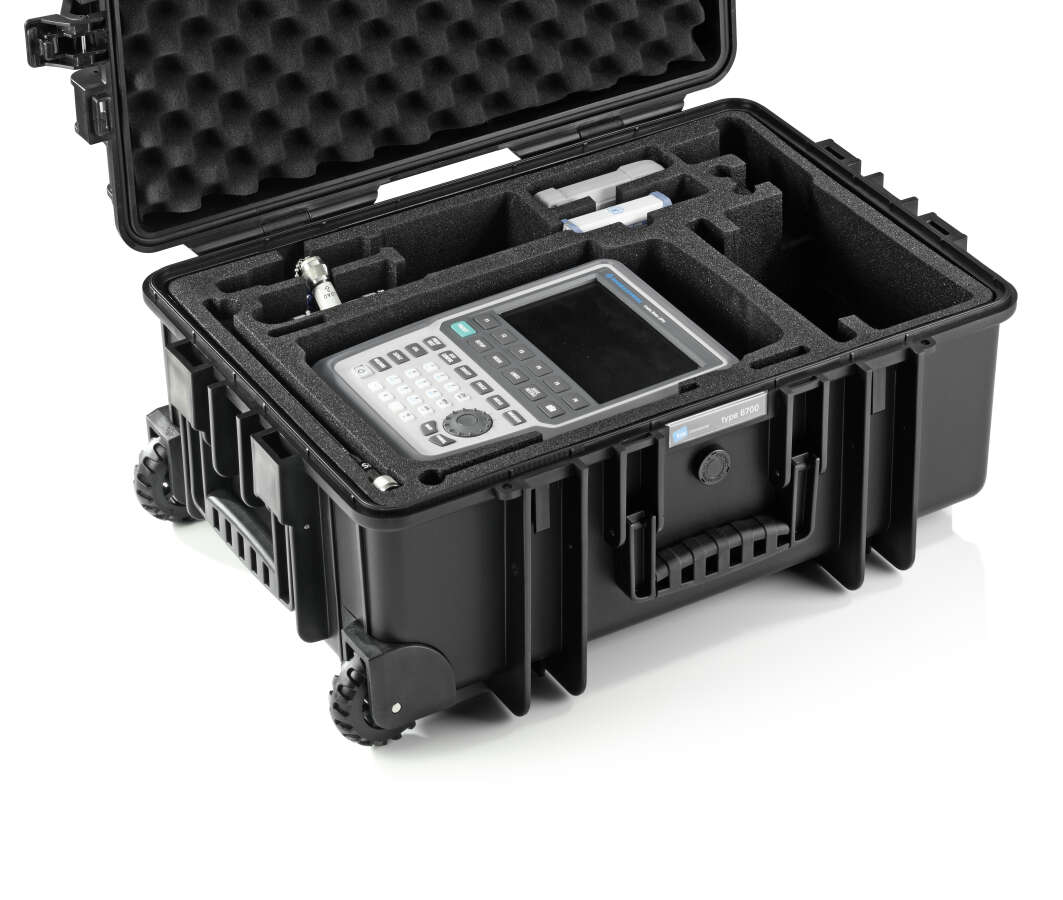

HA-Z321

Жесткий транспортный кейс

1321.1357.02

HA-Z303

Зарядное устройство для аккумулятора HA-Z306

1321.1328.02

HA-Z306

Литий-ионный аккумулятор, 6,4 А•ч

1321.1334.02

HA-Z211

Запасной USB-кабель

1309.6169.00

HA-Z210

Запасной Ethernet-кабель

1309.6152.00

HA-Z301

Запасной источник питания, с вилками стандарта ЕС, Великобритании, США, Австралии, Китая

1321.1386.02

FSH-Z144

Кабель-адаптер  USB  для  датчиков  мощности  FSH-Z14/FSH-Z44

1145.5909.02

FSH-Z14

Направленный датчик мощности, от 25 МГц до 1 ГГц

1120.6001.02

FSH-Z44

Направленный датчик мощности, от 200 МГц до 4 ГГц

1165.2305.02

NRP-Z211

Универсальный датчик мощности, от 10 МГц до 8 ГГц, 100 мВт, двухканальный

1417.0409.02

NRP-Z221

Универсальный датчик мощности, от 10 МГц до 18 ГГц, 100 мВт, двухканальный

1417.0309.02

NRP-Z81

Широкополосный датчик мощности, от 50 МГц до 18 ГГц, 100 мВт

1137.9009.02

NRP-Z85

Широкополосный датчик мощности, от 50 МГц до 40 ГГц, 100 мВт (2,92 мм)

1411.7501.02

NRP-Z86

Широкополосный датчик мощности, от 50 МГц до 40 ГГц, 100 мВт (2,40 мм)

1417.0109.40

NRP-Z86

Широкополосный датчик мощности, от 50 МГц до 44 ГГц, 100 мВт (2,40 мм)

1417.0109.44

NRP8S

Трехканальные диодные датчики мощности, от 100 пВт до 200 мВт, от 10 МГц до 8 ГГц

1419.0006.02

NRP18S

Трехканальные диодные датчики мощности, от 100 пВт до 200 мВт, от 10 МГц до 18 ГГц

1419.0029.02

NRP33S

Трехканальные диодные датчики мощности, от 100 пВт до 200 мВт, от 10 МГц до 33 ГГц

1419.0064.02

NRP40S

Трехканальные диодные датчики мощности, от 100 пВт до 200 мВт, от 50 МГц до 40 ГГц

1419.0041.02

NRP50S

Трехканальные диодные датчики мощности, от 100 пВт до 200 мВт, от 50 МГц до 50 ГГц

1419.0087.02

Тепловые датчики мощности

NRP18T

Тепловые датчики мощности от 300 нВт до 100 мВт, от 0 до 18 ГГц

1424.6115.02

NRP33T

Тепловые датчики мощности от 300 нВт до 100 мВт, от 0 до 33 ГГц

1424.6138.02

NRP40T

Тепловые датчики мощности от 300 нВт до 100 мВт, от 0 до 40 ГГц

1424.6150.02

NRP50T

Тепловые датчики мощности от 300 нВт до 100 мВт, от 0 до 50 ГГц

1424.6173.02

NRP67T

Тепловые датчики мощности от 300 нВт до 100 мВт, от 0 до 67 ГГц

1424.6196.02

NRP110T

Тепловые датчики мощности от 300 нВт до 100 мВт, от 0 до 110 ГГц

1424.6215.02

Датчики средней мощности

NRP6A

от 100 пВт до 200 мВт, от 8 кГц до 6 ГГц

1424.6796.02

NRP18A

от 100 пВт до 200 мВт, от 8 кГц до 18 ГГц

1424.6815.02

Для работы датчиков мощности NRP-Zxx с анализатором Cable Rider ZPH необходим следующий кабель-адаптер

NRP-Z4

Кабель-адаптер USB (пассивный), длина: 2 м, для подключения датчиков мощности NRP-Zxx

1146.8001.02

Для работы датчиков мощности NRPxxS/SN/T/A с анализатором Cable Rider ZPH необходим следующий кабель-адаптер

NRP-ZKU

Интерфейсный кабель USB, длина: 1,5 м, для подключения датчиков NRPxxS/SN/T/A

1419.0658.03

FSH-Z320

ВЧ-кабель (длина: 1 м), от 0 до 8 ГГц, армированный, разъемы вилка N-типа/розетка N-типа

1309.6600.00

FSH-Z321

ВЧ-кабель (длина: 3 м), от 0 до 8 ГГц, армированный, разъемы вилка N-типа/розетка N-типа

1309.6617.00

RAM

Переходник, 50/75 Ом, Г-образная секция

0358.5414.02

RAZ

Переходник, 50/75 Ом, добавочный резистор 25 Ом

0358.5714.02

FSH-Z38

Переходник, 50/75 Ом, Г-образная секция, с N-типа на BNC

1300.7740.02



Адаптер N (вилка) – BNC (розетка)

0118.2812.00



Адаптер N (вилка) – N (вилка)

0092.6581.00



Адаптер N (вилка) – SMA (розетка)

4012.5837.00



Адаптер N (вилка) – 7/16 (розетка)

3530.6646.00



Адаптер N (вилка) – 7/16 (вилка)

3530.6630.00



Адаптер N (вилка) – FME (розетка)

4048.9790.00



Адаптер BNC (вилка) – Banana (розетка)

0017.6742.00

RDL50

Аттенюатор, 50 Вт, 20 дБ, 50 Ом, от 0 до 6 ГГц, N(розетка) – N(вилка)

1035.1700.52

RBU100

Аттенюатор, 100 Вт, 20 дБ, 50 Ом, от 0 до 2 ГГц, N(розетка) – N(вилка)

1073.8495.20

RBU100

Аттенюатор, 100 Вт, 30 дБ, 50 Ом, от 0 до 2 ГГц, N(розетка) – N(вилка)

1073.8495.30

Дополнительные материалы
Брошюра
