Связьприбор КИ-90 - клещи-индуктор для бесконтактного подключения генератора ГК-310А-2

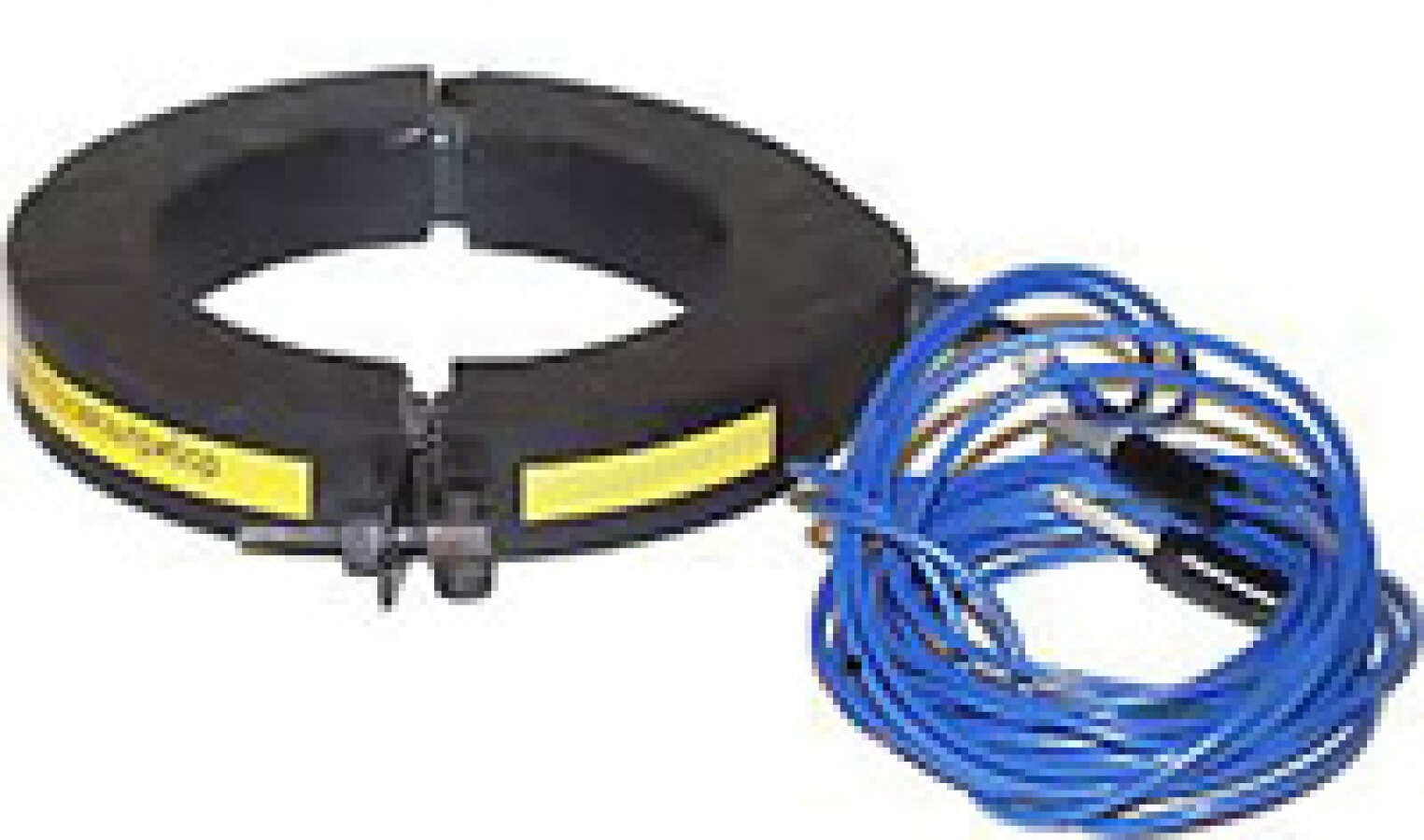

Клещи индукционные СВЯЗЬПРИБОР КИ-90 предназначены для бесконтактной передачи сигнала генератора в кабель. Клещи представляют собой магнитопровод с возбуждающей обмоткой в виде кольца, разрезанного на две половины, которые соединяются специальным креплением и обхватывают кабель, в который передается сигнал генератора.

По сравнению с индуктором, входящим в комплект кабеля, клещи позволяют передать значительно большую мощность при более высокой избирательности. Клещи в отличие от индуктора наводят сигнал только в нужном кабеле. Клещи дают более стабильный по сравнению с индуктором сигнал по всей длине кабеля.

Особенности СВЯЗЬПРИБОР КИ-90

• Подключение к генератору ГК-310А-2, который автоматически согласует сигнал с кабелем
• Максимальный диаметр кабеля: 90 мм
• Длина провода для подключения к генератору: 2 м
• Разъем для подключения: BANANA
• Габариты клещей:
  • внешний диаметр кольца: 140 мм
  • внутренний диаметр кольца: 93 мм
  • толщина кольца: 23 мм
• Вес клещей: 0,8 кг
• Поставляются в сумке размерами 210х190х110 мм
• Вес клещей (в сумке): 0,9 кг

Способ применения

1. Разомкнуть клещи, предварительно ослабив гайку откидного винта
2. Обхватить клещами нужный кабель (пропустив кабель внутрь кольца)
3. Замкнуть клещи вокруг кабеля при помощи гайки откидного винта
4. Подключить клещи к генератору
