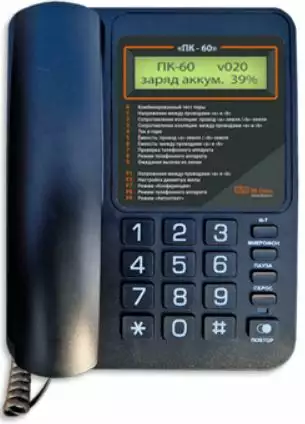

КБ Связь ПК-60 — прибор кросса

Артикул: 3-30-0994

Цена: 27 043 руб.

Запросить срок поставки Скидки
x
Сумма заказа
Цена
от 0 руб.
27 043 руб.
Вопрос менеджеру
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Прибор кросса КБ Связь ПК-60 служит для измерения параметров абонентских линий, индикации их состояния, а так же для проведения работ на кроссе и вне его по ремонту и техническому обслуживанию линейного и станционного оборудования. Прибор может служить переговорным устройством между ним и любым телефонным аппаратом.

Основные функции КБ Связь ПК-60

  • Комбинированный тест линии
  • Измерение постоянного (до 400 В) и переменного (до 300 В) напряжений на проводах "а" и "б" и между ними
  • Измерение сопротивления изоляции между проводом "а" и землей, проводом "б" и землей и между проводами "а" и "б" до 1 ГОм (1000 МОм). Дополнительно проводится анализ на короткое замыкание и определение расстояния до места повреждения кабеля (КЗ на землю)
  • Измерение сопротивления шлейфа и тока абонентской линии
  • Автоматическая компенсация сопротивления измерительного кабеля
  • Измерение емкости между проводом "а" и землей, проводом "б" и землей и между проводами "а" и "б" до 30 мкФ. Дополнительно проводится анализ на обрыв и определение расстояния до места обрыва
  • Измерение напряжения и частоты вызывного сигнала АТС
  • Измерение напряжения и частоты сигнала станции АТС
  • Измерение напряжения станционной батареи АТС
  • Вызов абонента индукторным сигналом 25 Гц, связь с абонентом
  • Определение цифры, набранной на телефонном аппарате, подключенном к линии, в тональном или импульсном режиме. В импульсном режиме дополнительно измеряется длительность импульсов и пауз в серии
  • Формирование в линию фонического сигнала 800 Гц для вызова абонента, не положившего трубку на рычажный переключатель
  • Работа в режиме телефонного аппарата с тональным или импульсным набором номера в сторону АТС
  • Работа в режиме "вызов из линии" (прозвонка проводов, связь с монтером на линии)
  • Работа в режиме автоответа (испытательный)
  • Все операции в линии выполняются как с обычными, так и со спаренными абонентами

Комплект поставки

  • Прибор кросса ПК-60 – 1 шт.
  • Сетевой адаптер 6 В – 1 шт.
  • Кабель для подключения ПК-60 к кроссу (поставляется без разъемного окончания, с зачищенными проводами различных цветов. Цветовая гамма проводов должна соответствовать таблице подключения данной в инструкции по эксплуатации.) – 1 шт.
  • Кабель для подключения прибора к кабельной линии – 1 шт.
  • Руководство по эксплуатации – 1 шт.

Технические характеристики КБ Связь ПК-60

Диапазон измерения напряжения постоянного тока

0,5 - 300 В

Пределы допускаемой относительной погрешности измерения напряжения постоянного тока

10%

Диапазон измерения напряжения переменного тока

0,5 - 380 В

Пределы допускаемой относительной погрешности измерения напряжения переменного тока

10%

Диапазон измерения электрического сопротивления изоляции АЛ

10 - 1000 кОм

Пределы допускаемой относительной погрешности измерения электрического сопротивления изоляции АЛ:

  • от 10 до 200 кОм
  • от 200 до 1000 кОм





  • 10%
  • 20%

Диапазон измерения электрического сопротивления шлейфа АЛ

0,1 - 10 кОм

Пределы допускаемой относительной погрешности измерения электрического сопротивления шлейфа АЛ

10%

Диапазон измерения электрической емкости между проводами АЛ

20 - 5000 нФ

Пределы допускаемой относительной погрешности измерения электрической емкости между проводами АЛ

10%

Габаритные размеры

210x160x70 мм

Масса

2,0 кг

Питание
  • от аккумуляторов типа АА, размещенных внутри корпуса
  • от сети переменного тока 220 В через адаптер (60В/0,5А)

Рабочая температура

от +1 до +40 °С
