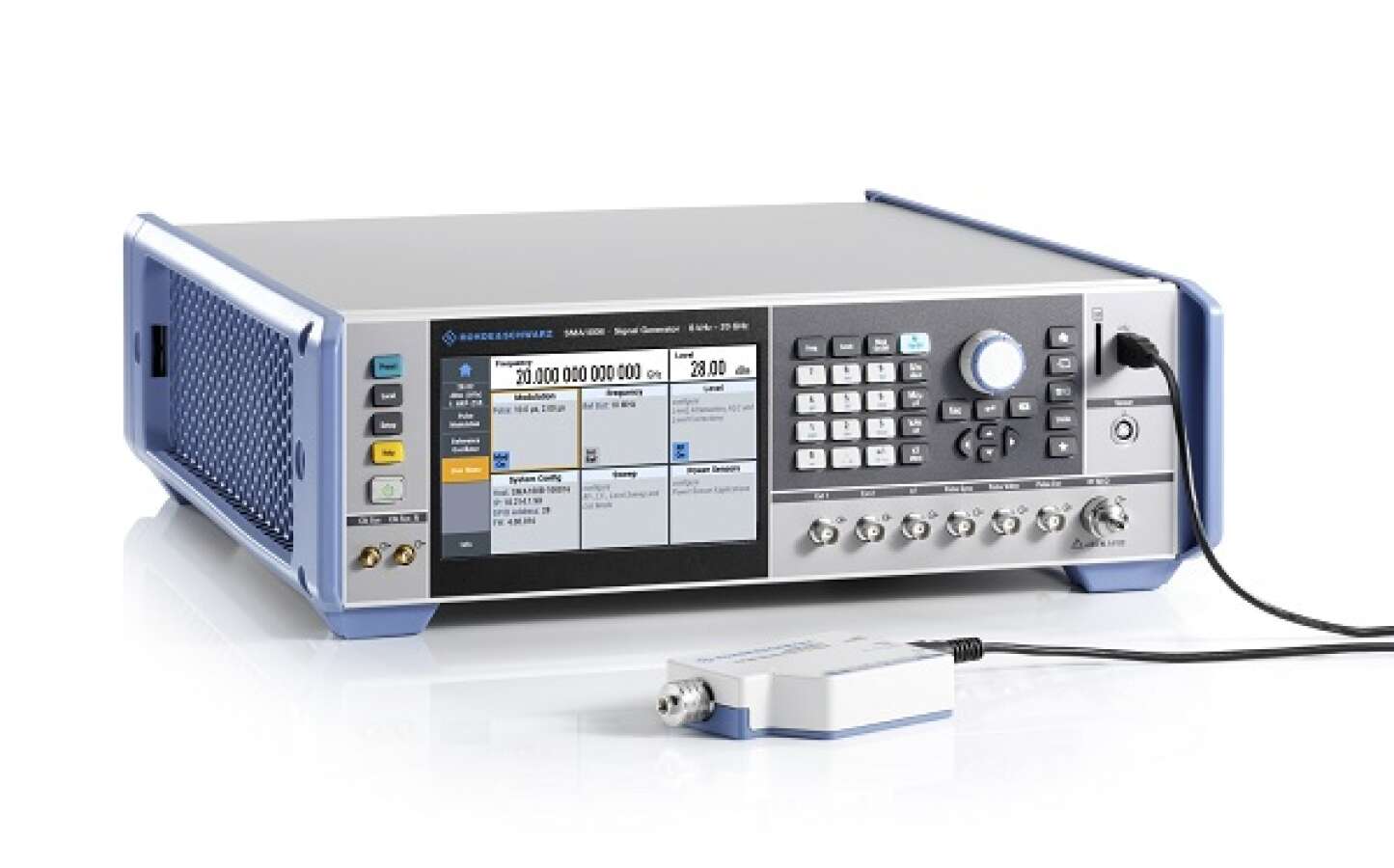

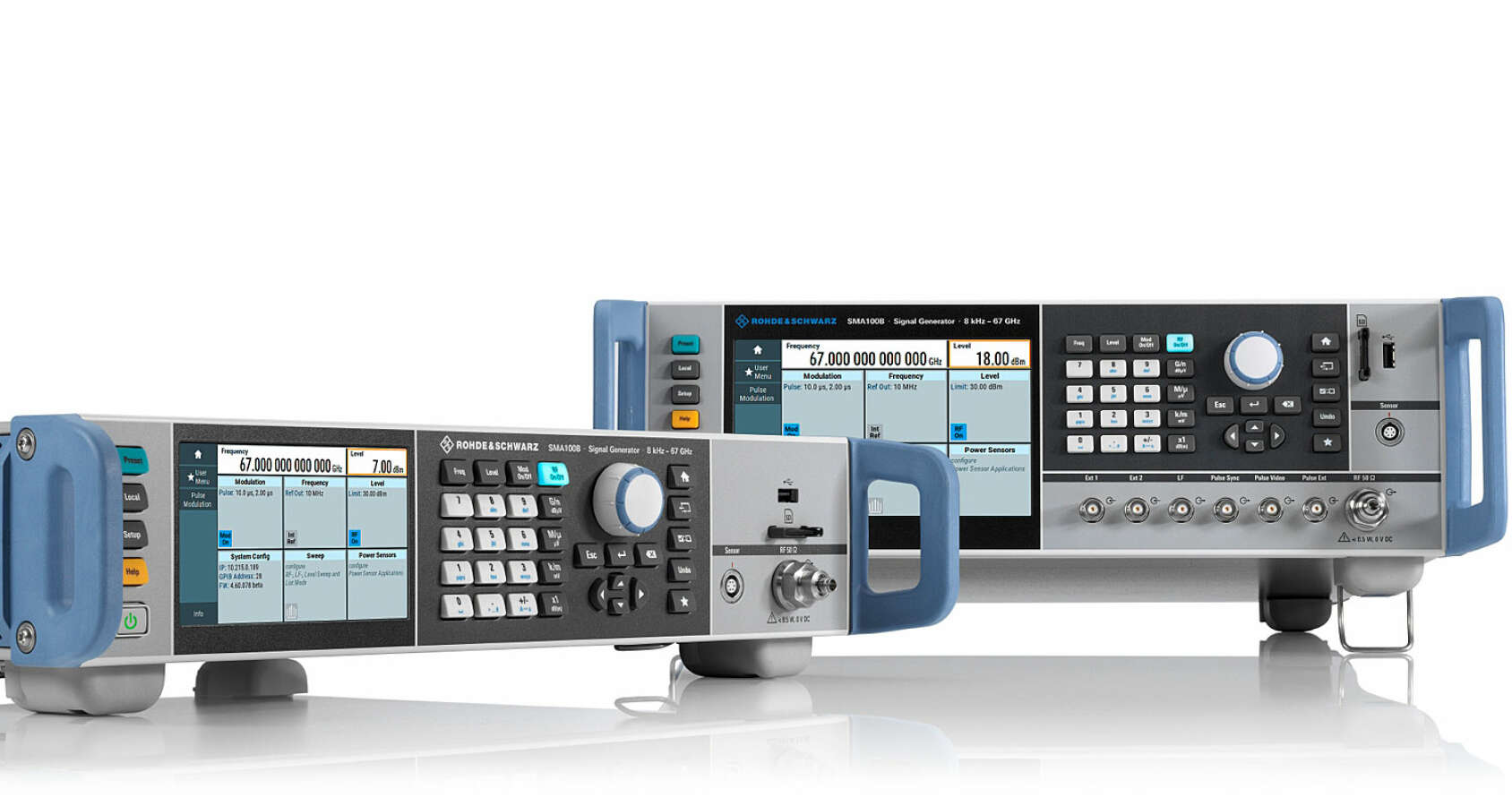

Rohde&Schwarz SMA100B - генератор ВЧ и СВЧ сигналов, базовый блок

Артикул: RS-SMA100B

Цена:

Средний срок поставки: 14-16 недель

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Rohde&Schwarz SMA100B -  генератор ВЧ и СВЧ сигналов формирует чистейшие выходные сигналы, поддерживая высочайший уровень выходной мощности. Прибор номер один для всех задач, в которых требуются сверхчистые аналоговые сигналы. Он способен справиться с самыми требовательными контрольно-измерительными задачами для компонентов, модулей и систем в сфере производства полупроводников, беспроводной связи и аэрокосмической и оборонной промышленности.Это единственный генератор сигналов, способный генерировать сигналы сверхвысокой мощности с чрезвычайно низким содержанием гармонических составляющих, устанавливая новые стандарты для аналоговых генераторов сигналов высшего класса. Генератор SMA100B охватывает все сферы применения: от научных исследований и разработок до производства, технического обслуживания и ремонта.



Особенности:

  • Диапазон частот от 8 кГц до 3 ГГц, 6 ГГц, 12,75 ГГц или 20 ГГц;
  • Превосходный уровень однополосного фазового шума: < –152 дБн (тип.) на 1 ГГц и < –132 дБн (тип.) на 10 ГГц при отстройке 20 кГц;
  • Практически отсутствует широкополосный шум (< –160 дБн (тип.) на 10 ГГц при отстройке 30 МГц);
  • Сверхвысокая выходная мощность:

- до 38 дБмВт в 6 ГГц приборах;
- до 32 дБмВт в диапазоне СВЧ в 20 ГГц приборах;
- Исключительно низкий уровень гармоник;

  • Самый современный графический интерфейс с сенсорным экраном.

ПО R&S LegacyPro:

  • Подключите генератор  к автоматизированной испытательной системе без изменения тестового ПО и начните работу;
  • Эмуляция генераторов SMA100A, SMF100A, Keysight PSG, Keysight MXG и т.п.



Комплект поставки Rohde&Schwarz SMA100B:

  • Прибор,
  • Кабель питания,
  • Инструкция для быстрой настройки

Технические характеристики Rohde&Schwarz SMA100B

Параметр Значение
Частота

Диапазон частот

опция SMAB-B103

от 8 кГц до 3 ГГц

опция SMAB-B106

от 8 кГц до 6 ГГц

опция SMAB-B112

от 8 кГц до 12,75 ГГц

опция SMAB-B120

от 8 кГц до 20 ГГц

Уровень

Максимальная гарантированная выходная мощность (PEP)

SMAB-B103/-B106, f = 6 ГГц

базовая модель

+19 дБмВт

с опцией SMAB-K31

+25 дБмВт

с опциями SMAB-K31 и SMAB-B32

+30 дБмВт

SMAB-B112/-B120

базовая модель

f = 13 ГГц

+18 дБмВт

f = 20 ГГц

+17 дБмВт

с опцией SMAB-K33

f = 6 ГГц

+23 дБмВт

f = 20 ГГц

+20 дБмВт

с опциями SMAB-K33 и SMAB-B34

f = 6 ГГц

+28 дБмВт

f = 20 ГГц

+24 дБмВт

Спектральная чистота

Однополосный фазовый шум

f = 1 ГГц, полоса измерения 1 Гц

базовая модель,
отстройка от несущей = 20 кГц

< -135 дБн, -139 дБн (тип.)

с опцией SMAB-B710N, отстройка от несущей = 10 кГц

< -135 дБн, -139 дБн (тип.)

с опцией SMAB-B711N, отстройка от несущей = 10 кГц

< -147 дБн, -152 дБн (тип.)

f = 10 ГГц, полоса измерения 1 Гц

базовая модель,
отстройка от несущей = 20 кГц

-115 дБн, -119 дБн (тип.)

с опцией SMAB-B710, отстройка от несущей = 10 кГц

-115 дБн, -119 дБн (тип.)

с опцией SMAB-B711
отстройка от несущей = 10 кГц

-128 дБн, -132 дБн (тип.)

Гармонические составляющие

10 МГц < f ≤ 6 ГГц, P = 18 дБмВт для приборов, оснащенных
опциями SMAB-B32 и SMAB-B103/-B106

< -60дБн

10 МГц < f ≤ 20 ГГц, P = 16 дБмВт для приборов, оснащенных
опциями SMAB-B34 и SMAB-B112/-B120

< -55 дБн

Негармонические составляющие

f = 1 ГГц, > 10 кГц от несущей, 10 дБмВт

<-92дБн

f = 1 ГГц, > 10 кГц от несущей, 10 дБмВт
с опцией SMAB-B711

< -100 дБн

Поддерживаемые режимы модуляции

с опцией SMAB-K720

АМ, ЧМ, ФМ

Импульсная модуляция

с опцией SMAB-K22



Время нарастания/спада

SMAB-K22, f > 700 МГц

< 10 нс, 5 нс (тип.)

Отношение уровней включения/выключения

опция SMAB-K22

>80 дБ

Минимальная длительность импульса

опция SMAB-K22

< 20 нс

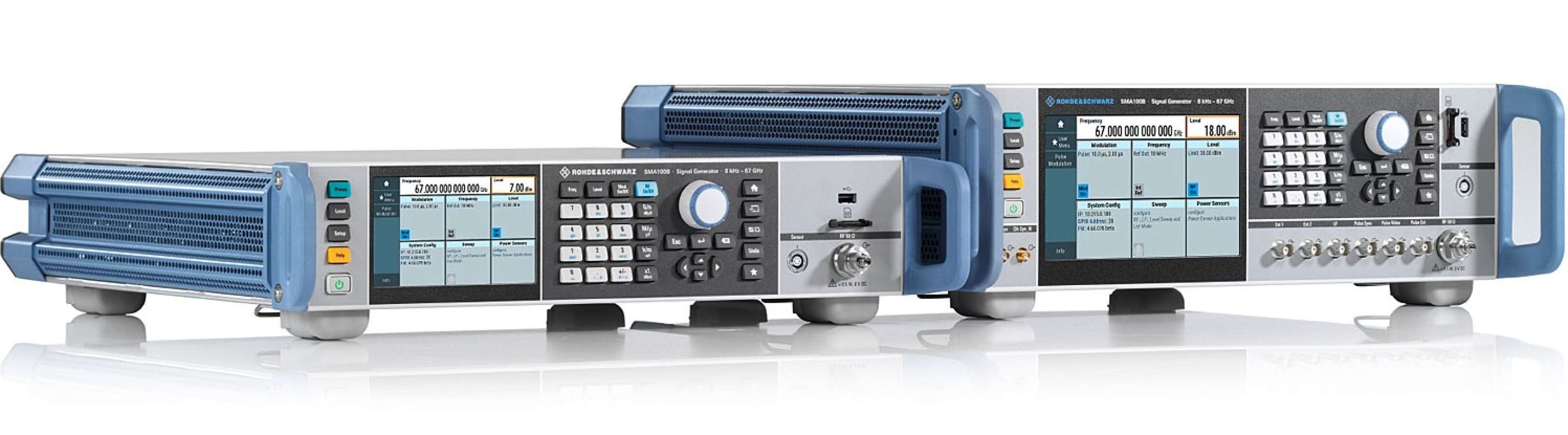

Габаритные размеры, мм 2 HU (опция SMAB-B92) 472 х 455 х 108
3 HU (опция SMAB-B93) 472 х 455 х 152
Вес,  кг  2 HU (опция SMAB-B92) 14.4
3 HU (опция SMAB-B93) 19



Базовый блок заказывается совместно с частотной опцией SMAB-B1xx  и опцией высоты корпуса SMAB-B92 или SMAB-B93.

Опции и аксессуары Rohde&Schwarz SMA100B
Артикул

Наименование

Код

SMA100B

Генератор сигналов

1419.8888.02

Опции

Частотные опции

SMAB-B103

от 8 кГц до 3 ГГц

1420.8488.02

SMAB-B106

от 8 кГц до 6 ГГц

1420.8588.02

SMAB-B112

от 8 кГц до 12,75 ГГц

1420.8688.02

SMAB-B120

от 8 кГц до 20 ГГц

1420.8788.02

Опции высоты корпуса

SMAB-B92

2 HU с сенсорным экраном 5"

1420.8288.02

SMAB-B93

3 HU с сенсорным экраном 7"

1420.8388.02

Опции улучшения характеристик фазового шума и опорного генератора

SMAB-B1H

Термостатированный опорный кварцевый генератор с улучшенными характеристиками

1420.8188.02

SMAB-B710

Улучшение характеристик фазового шума на ближних отстройках для SMAB-B106/-B112/-B120

1420.8007.02

SMAB-B710N

Улучшение характеристик фазового шума на ближних отстройках для SMAB-B103

1420.8107.02

SMAB-B711

Сверхнизкий уровень фазового шума для SMAB-B106/-B112/-B120

1420.8020.02

SMAB-B711N

Сверхнизкий уровень фазового шума для SMAB-B103

1420.8120.02

SMAB-K703

Вход и выход опорного сигнала с частотой 100 МГц, 1 ГГц

1420.9761.02

SMAB-K704

Настраиваемый вход опорной частоты, от 1 МГц до 100 МГц

1420.9778.02

Опции выходной мощности

SMAB-K31

Высокая выходная мощность, 3 ГГц/6 ГГц

1420.7100.02

SMAB-B32

Сверхвысокая выходная мощность, 3 ГГц/6 ГГц
(заказывается только соместно с опцией  SMAB-K31)

1420.7200.02

SMAB-K33

Высокая выходная мощность, 12,75 ГГц/20 ГГц

1420.7300.02

SMAB-B34

Сверхвысокая выходная мощность, 12,75 ГГц/20 ГГц (заказывается только соместно с опцией  SMAB-K33)

1420.7400.02

Опции аналоговой модуляции

SMAB-K22

Высокопроизводительный импульсный модулятор

1420.9710.02

SMAB-K23

Импульсный генератор

1420.9726.02

SMAB-K24

Многофункциональный генератор

1420.9732.02

SMAB-K27

Серия импульсов
(заказывается только соместно с опцией  SMAB-K23)

1420.9749.02

SMAB-K720

АМ, ЧМ, ФМ

1420.9790.02

Дополнительные опции улучшения рабочих характеристик

SMAB-B29

Синтезатор дифференциальных тактовых сигналов, 3 ГГц

1420.8088.02

SMAB-K722 *

Расширение частоты синтезатора тактовых сигналов до 6 ГГц

1420.9810.02

Прочие опции

SMAB-B80

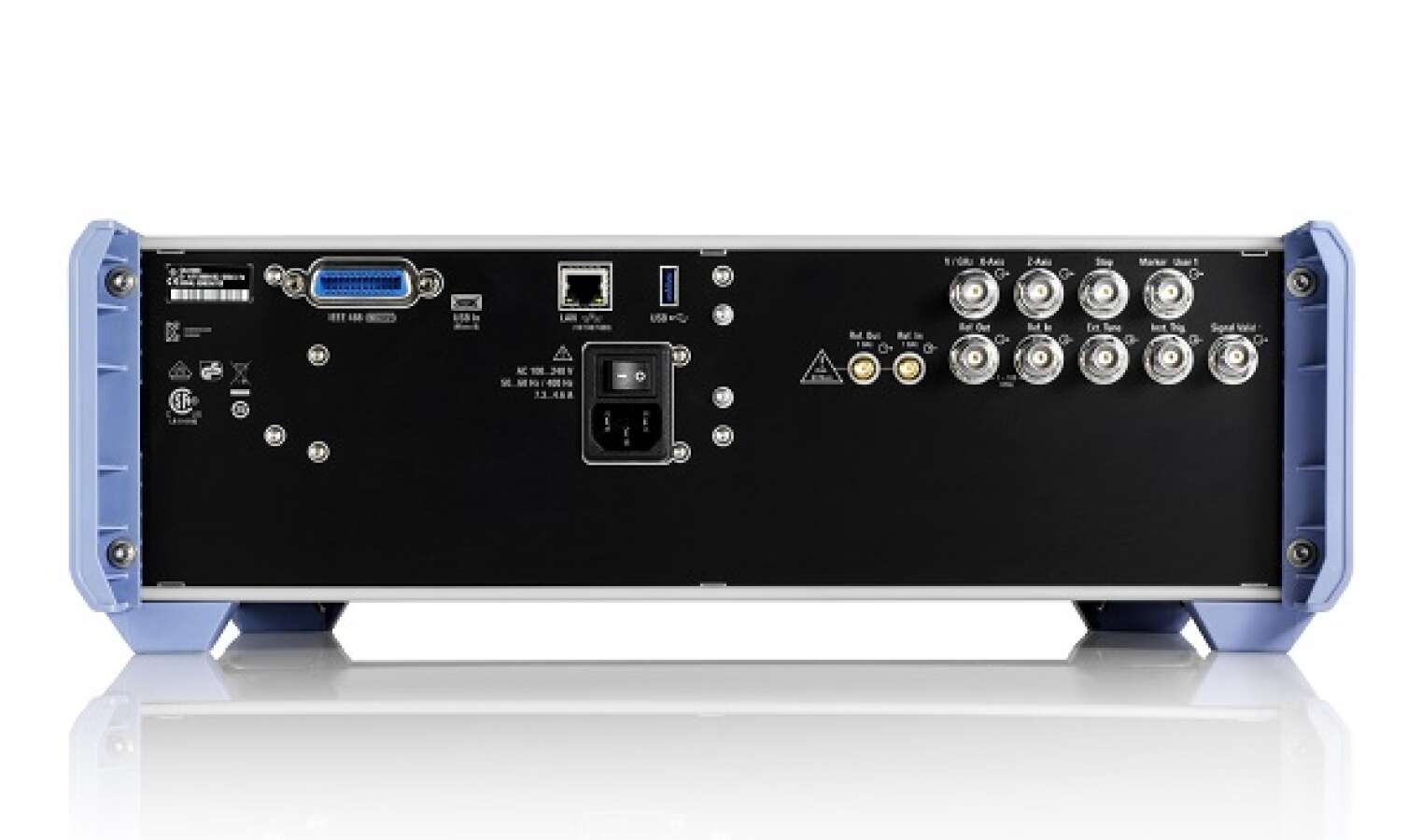

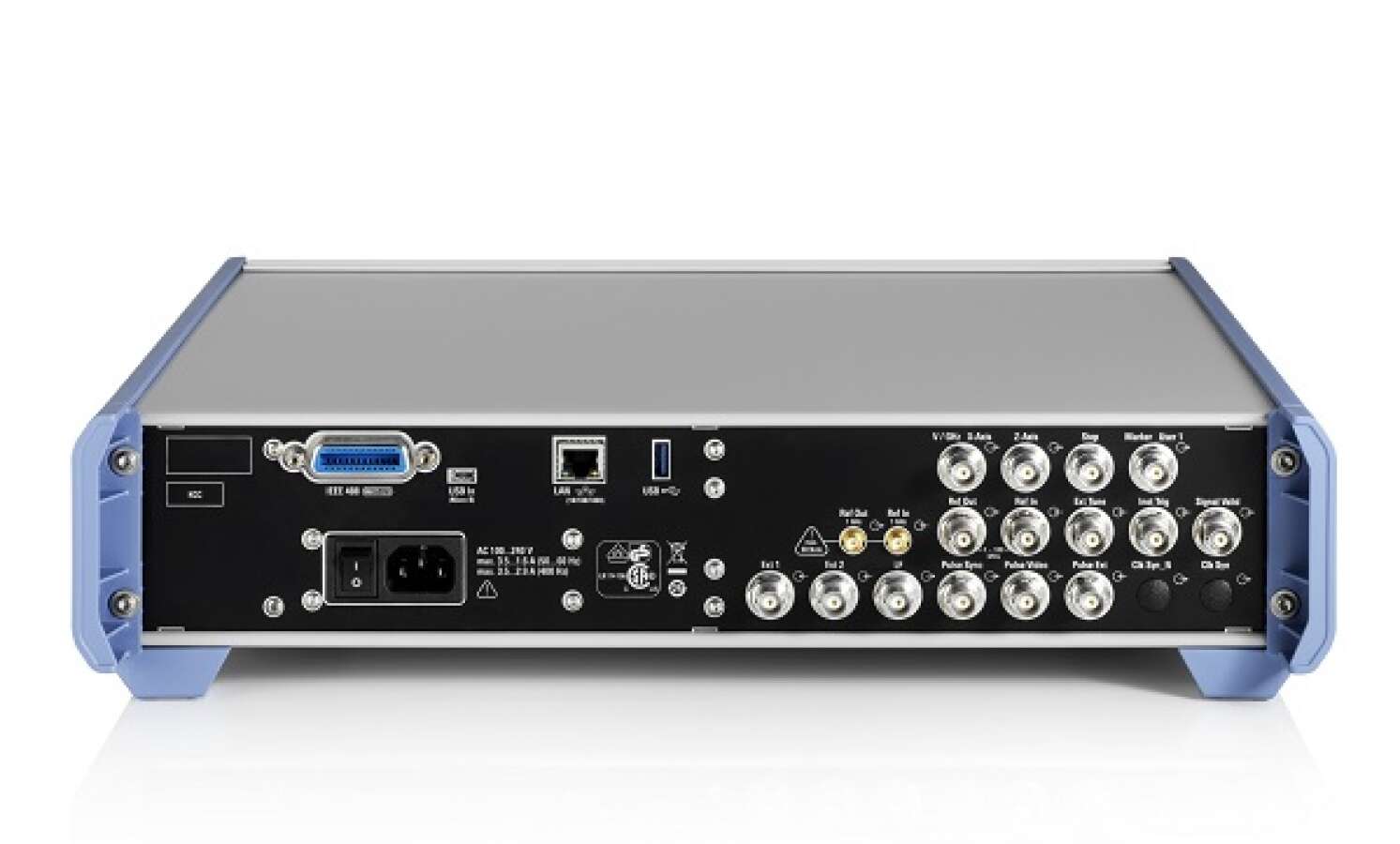

Разъемы на задней панели (3 ГГц/6 ГГц)

1420.6504.02

SMAB-B81

Разъемы на задней панели (12,75 ГГц/20 ГГц)

1420.6510.02

SMAB-B85

Съемный накопитель

1420.6556.02

SMAB-B86

Дистанционное управление по шинам GPIB и USB

1420.6562.02

Рекомендуемые дополнения

ZZA-KNA21

19" стоечный адаптер для моделей высотой 2 HU

1177.8026.00

ZZA-KNA31

19" стоечный адаптер для моделей высотой 3 HU

1177.8032.00

TS-USB1

Последовательный USB-адаптер для дистанционного управления через RS-232

6124.2531.00

SMAB-Z10

Запасная SD-карта (с операционной системой)

1420.6662.02

Адаптеры для приборов с частотной опцией SMAB-B112/-B120



Адаптер измерительного порта, розетка 2,4 мм

1088.1627.02



Адаптер измерительного порта, розетка 2,92 мм

1036.4790.00



Адаптер измерительного порта, вилка 2,92 мм

1036.4802.00



Адаптер измерительного порта, розетка N-типа

1036.4777.00



Адаптер измерительного порта, вилка N-типа

1036.4783.00

*Только вместе с частотной опцией SMAB-B1xx (> 3 ГГц). Предварительно должна быть установлена опция SMAB-B29.

Базовый блок заказывается совместно с частотной опцией SMAB-B1xx  и опцией высоты корпуса SMAB-B92 или SMAB-B93
