SONEL F-3 - клещи гибкие для SONEL MRU-200, PQM-7XX, MPI-530 и MPU-1

Артикул: SN-F-3

Товар не поставляется

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

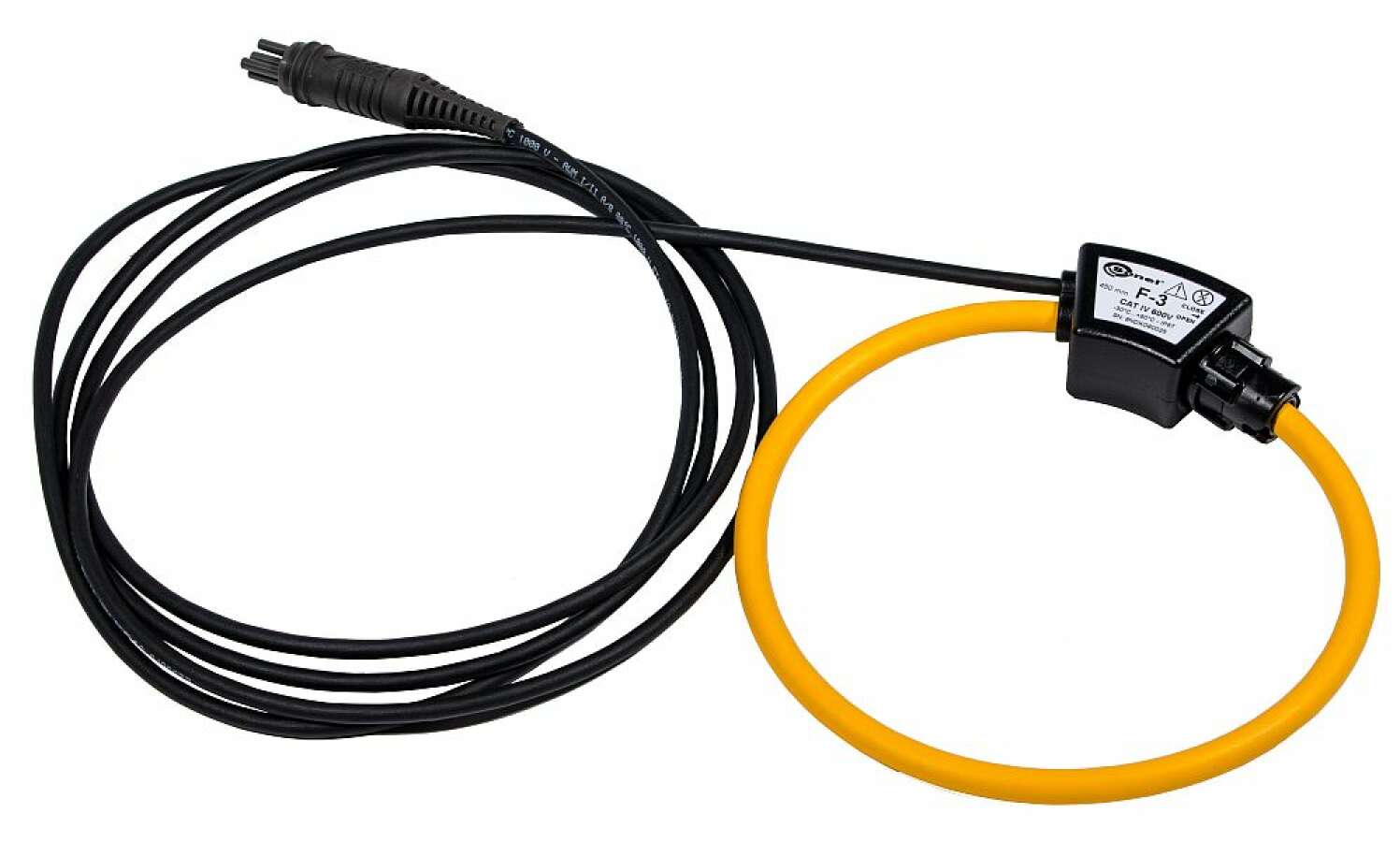

Клещи гибкие (пояс Роговского) SONEL F-3 предназначены для измерения силы переменного тока с частотой до 10 кГц в диапазоне 1 A ... 3000 A. Имеют диаметр обхвата 130 мм.

Выходным сигналом является напряжение, пропорциональное производной измеряемого тока при чувствительности 38,83 мВ/1000А для 50 Гц и 46,6 мВ/1000 А для 60 Гц. Выходной сигнал передается по двухметровому кабелю, заканчивающемуся соответствующим разъемом для подходящего гнезда в приборе. Стрелка, помещенная на застежке клещей, указывает направление электрического тока. Принято считать, что ток течет в положительном направлении, если он движется от источника к приемнику. Такая ориентация клещей требуется для правильного измерения мощности.

Технические характеристики SONEL F-3

Номинальный диапазон измерения 1 … 3000 A (10000 A пиковое для 50 Гц)
Коэффициент вход/выход
  • 38,83 мВ/1000 A (50 Гц)
  • 46,6 мВ/1000 A (60 Гц)
Основная погрешность ±1% в диапазоне 1 … 3000 A
Линейность ±0,2%
Дополнительная погрешность
  • от положения провода: ±2% максимально
  • от внешнего магнитного поля: ±0,5% максимально
  • от температуры: ±0,07%
Выходной импеданс 30 Ом/400 мм
Тип изоляции двойная, в соответствии с PN-EN 61010-1
Измерительная категория по PN-EN 61010-1 III (1000 В)
Степень защиты, согласно PN-EN 60529 IP65
Электромагнитная совместимость
  • PN-EN 61000-6-3:2008
  • PN-EN 61000-6-2:2008
Диаметр катушки 15,5 мм
Диаметр застежки (максимальный) 30 мм
Длина окружности 45 см
Внутренний диаметр после застегивания 120 мм
Вес 0,22 кг
Длина кабеля гибких клещей 2 м
Диапазон рабочих температур -20 … +80°C

Примечание: Нельзя использовать клещи на неизолированных проводниках с потенциалом большим 1000 В по отношению к земле и в установках измерительной категории выше III.
