NETSCOUT LR-G2-ACKG2-CBO - комплект из LinkRunner G2 и AirCheck G2

Артикул: LR-G2-ACKG2-CBO

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

NetAlly LR-G2-ACKG2-CBO - комплект из двух профессиональных тестеров для диагностики проводных и беспроводных сетей. Он включает в себя сетевой тестер Ethernet LinkRunner G2 и анализатор Wi-Fi сетей AIRCHECK-G2. Эти приборы позволяют ускорить рабочие процессы ИТ специалистов, объединяя в себе основные аспекты при монтаже и обслуживании сетевой инфраструктуры.

  • LinkRunner G2 позволяет провести детальную проверку медных и оптоволоконных Ethernet, PoE, ускорить развертывание сетей, выявление и устранение неполадок в них.

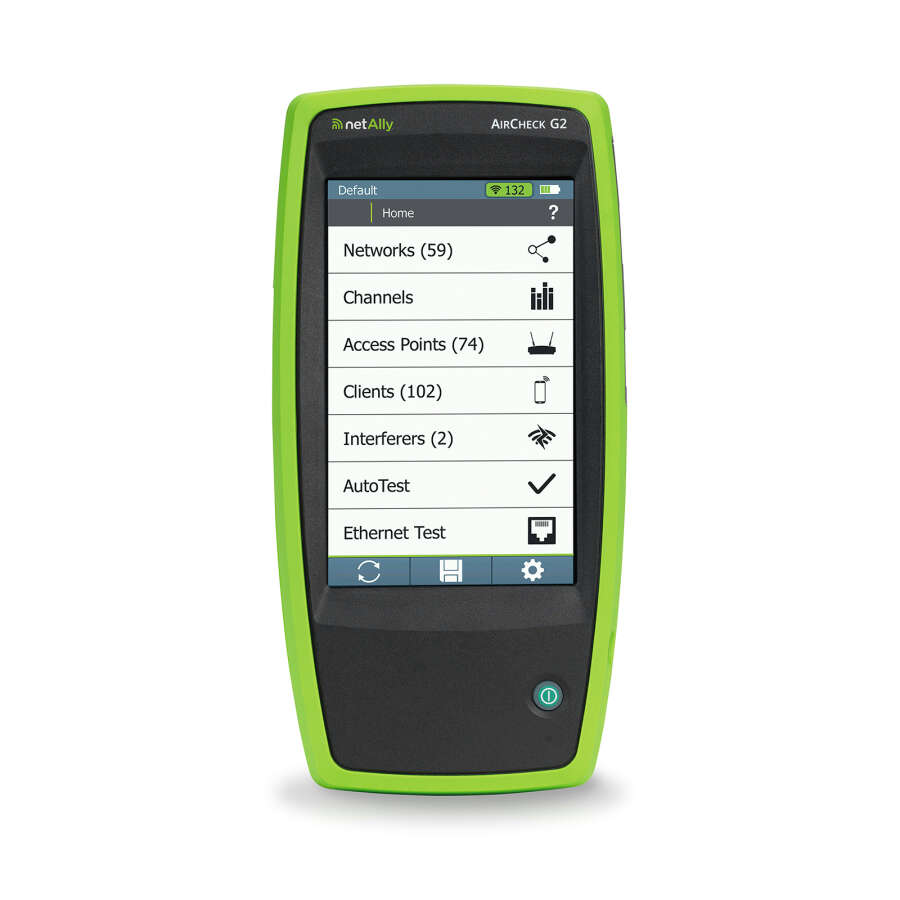

  • AIRCHECK-G2 предоставляет возможность детальной диагностики беспроводных сетей в диапазонах 2,4 ГГц и 5 ГГц, выявления неправильно настроенных точек доступа, идентификации и локализации источников помех, поиска несанкционированных точек доступа и других угроз безопасности сети. Благодаря встроенной функции AirMapper, тестер NetAlly AirCheck G2 также способен провести обследование сети и составить тепловую карту.

Оба прибора выполнены в одинаковом корпусе, имеют цветной 5-ти дюймовый ЖК экран с емкостным сенсором, а также встроенные в корпус камеру и фонарик. Операционная система на базе Android предусматривает возможность создания множества пользовательских сценариев измерений, что позволяет автоматизировать весь процесс диагностики сетей (выполнить все необходимые измерения и сохранить результаты практически в один клик).

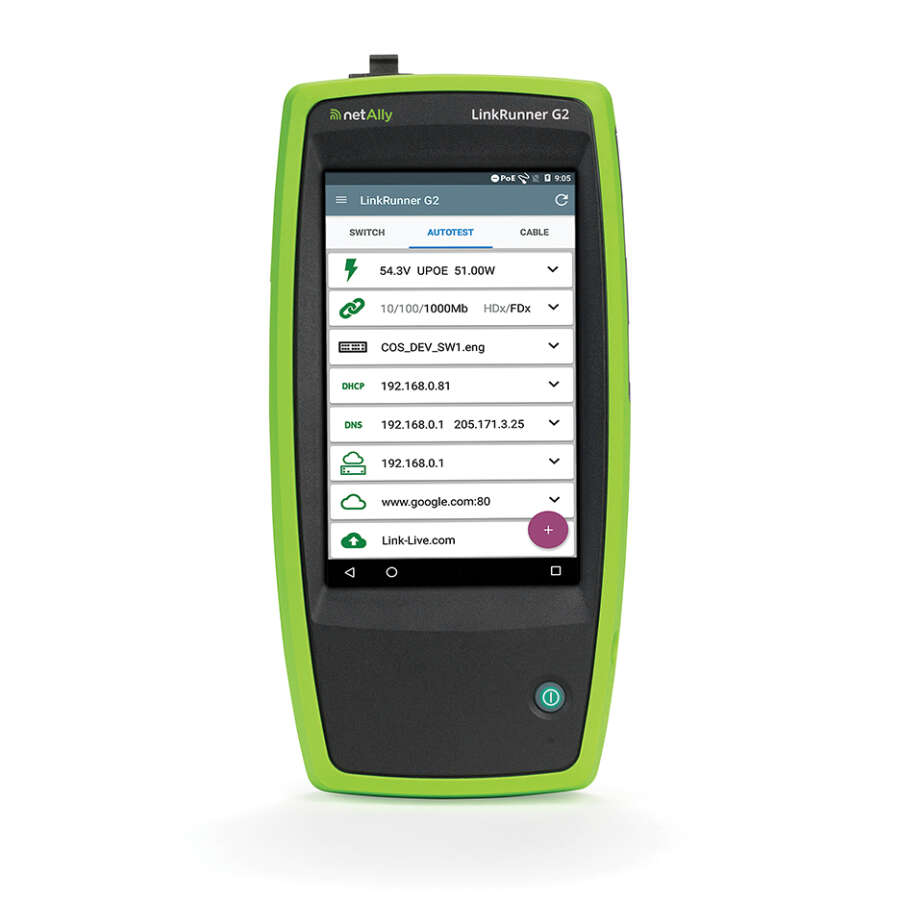

Ключевые возможности LinkRunner G2:

  • тестирование медных и волоконно-оптических кабельных систем на скоростях 10/100/1000 Мбит/с;
  • тестирование TruePower™ для PoE (802.3af, 802.3at, 802.3bt) до 90 Вт под нагрузкой по всем 4 парам;
  • опрос коммутатора по CDP, LLDP, EDP, определение типа коммутатора, номера порта, VLAN, наличие другого активного оборудования;
  • предоставление списка всех VLAN, видимых через порт коммутатора;
  • тестирование подключения к DHCP, DNS и шлюзу;
  • заворот трафика петлёй (Loopback) на скорости до 1 Гбит/с;
  • возможность использования Wi-Fi и Bluetooth (адаптер EDIMAX N150 (EU-WIFI-BT-USB) - опция);
  • аутентификация 802.1x IPv4/IPv6;
  • выполнение команды Ping и тестирование доступности порта TCP или HTTP;
  • проверка доступа к неограниченному количеству определяемых пользователем целевых устройств, серверов или служб на основе IP-адреса или URL-адреса;
  • проверка кабеля, включая определение расстояние до места повреждения;
  • создание различных профилей (наборов тестов) и проведение автоматического тестирования по заданному сценарию;
  • автоматическая загрузка результатов тестов в облачную службу Link-Live для совместной работы и создания профессиональных отчетов;
  • 5-дюймовый сенсорный экран со встроенной камерой и фонариком;
  • операционная система на базе Android с возможностью установки дополнительных приложений;
  • питание от сети переменного тока, встроенной АКБ и PoE

Ключевые особенности WiFi анализатора NetAlly AirCheck G2

  • поддержка всех распространенных стандартов Wi-Fi (включая 802.11ax);
  • проведение обследования Wi-Fi сети, отображение тепловых карт ключевых показателей производительности (приложение AirMapperTM Site Survey);
  • функция автоматического тестирования по заданому сценарию с автоматической выгрузкой результатов в облачное хранилище link-Live;
  • определение перегруженности сетей или каналов;
  • тестирование производительности Wi-Fi сети (требуется iPerf v3.1 и выше);
  • возможность установки порогов для измеряемых величин и получение результата в виде "прошел / не прошел";
  • идентификация помех в каналах, на частотах 2,4 ГГц и 5 ГГц;
  • классификация не Wi-Fi устройств вносящих помехи;
  • получение информации о всех Wi-Fi сетях, точках доступа, клиентских устройствах, источниках помех;
  • функция поиска физического расположения выбранной точки доступа, клиентского устройства или источника помех;
  • тестирование роуминга в Wi-Fi сети;
  • поддержка авторизации через "Captive Portal";
  • анализ перекрывающихся каналов;
  • определение качественных параметров подключения к точке доступа;
  • контроль несанкционированных точек доступа с помощью ACL классификатора;
  • поиск несанкционированных точек доступа;
  • возможность тестирования медной Ethernet линии (PoE, DHCP, DNS, шлюз, VLAN, CDP/LLDP/EDP);
  • синхронизация с облачной службой Link-Live для хранения и совместной работы с результатами измерений;
  • автоматическая отправка отчетов в бесплатное облачное хранилище и на email пользователя;
  • возможность сохранения сессии в PCAP;
  • возможность создания разных пользовательских профилей (сценариев проведения измерений).

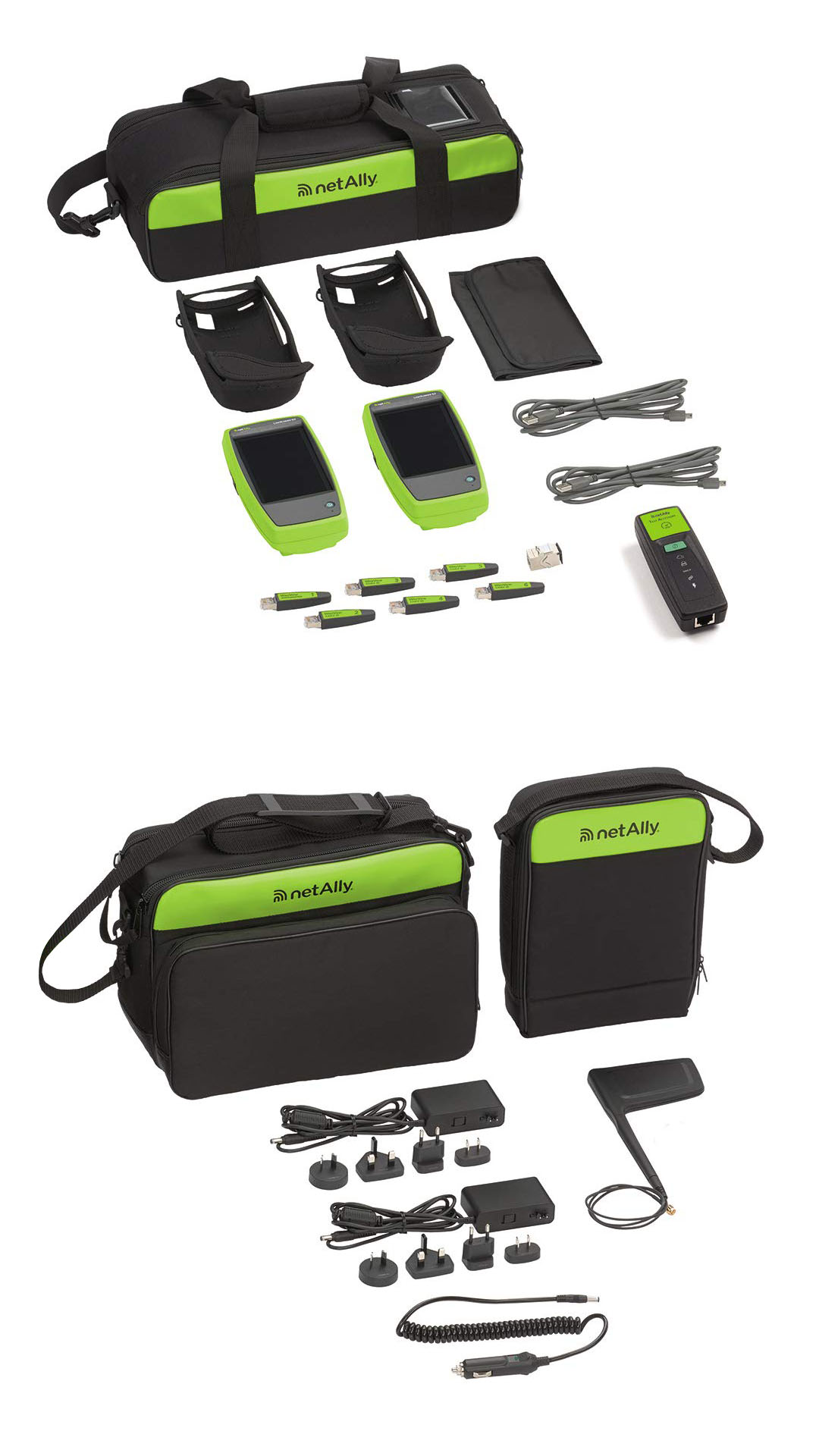

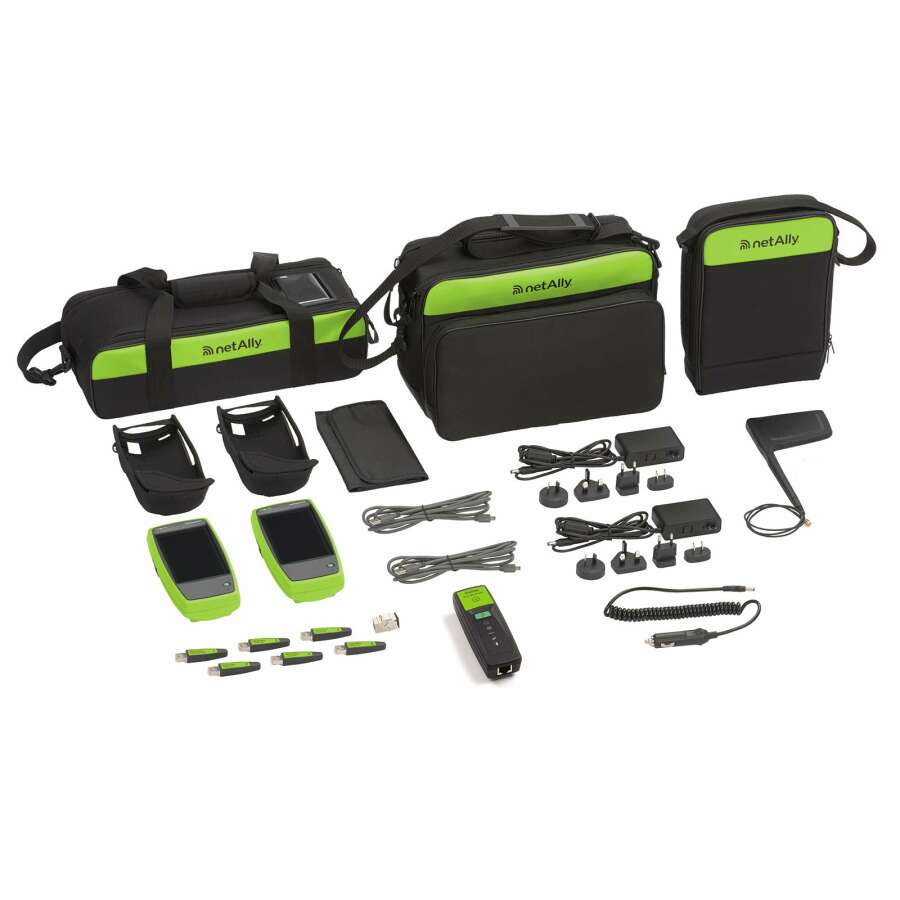

Комплект поставки LR-G2-ACKG2-CBO

  • Тестер AIRCHECK-G2 с литий-ионным аккумулятором – 1 шт.
  • Тестер LinkRunner G2 с литий-ионным аккумулятором – 1 шт.

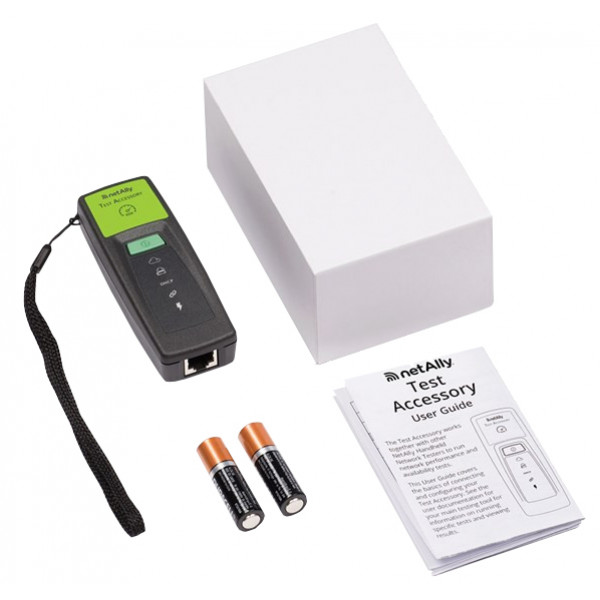

  • Тестовый модуль (iPerf server) для измерения производительности сети - 1 шт.
  • Зарядное устройство от сети переменного тока – 2 шт.
  • USB Кабель Type-A на Micro-B – 2 шт.

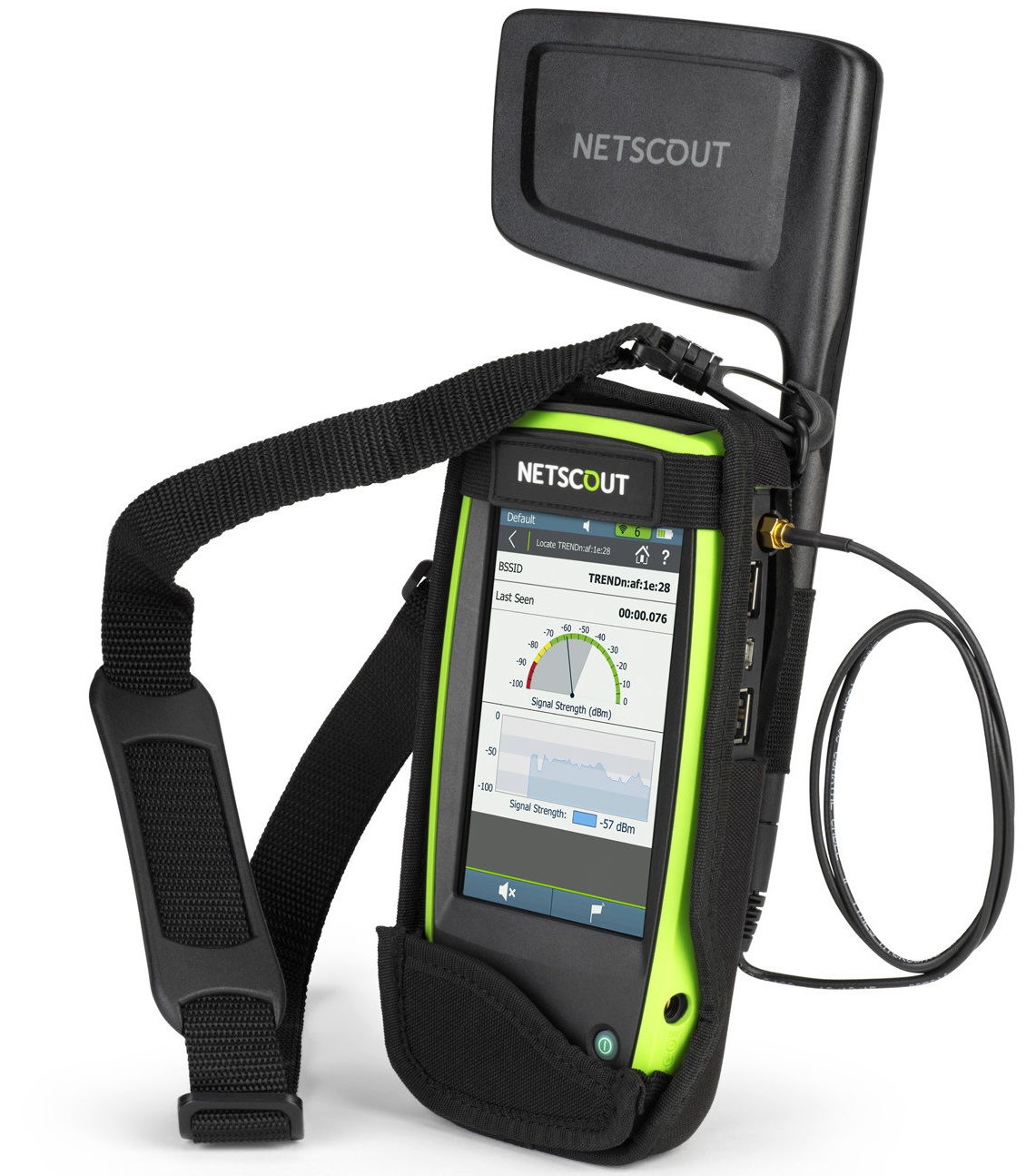

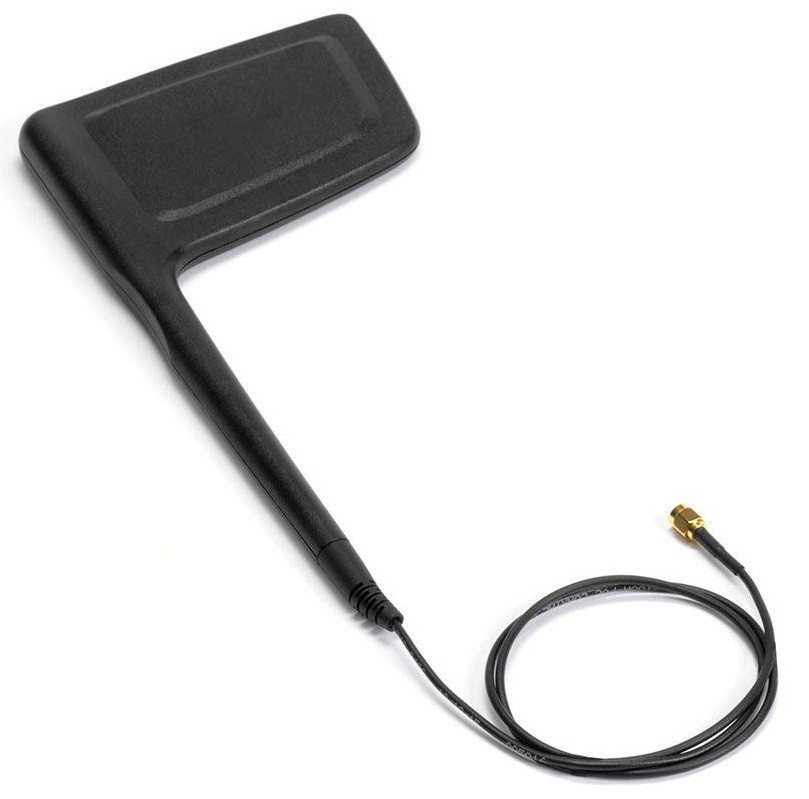

  • Внешняя направленная антенна – 1 шт.
  • Клипса для направленной антенны – 1 шт.
  • Идентификаторы Wireview № 1-6 – 6 шт.
  • Адаптер питания от автомобильного прикуривателя – 1 шт.
  • Модульный адаптер RJ45/11 – 1 шт.
  • Карта памяти Micro SD на 8 Гб - 1 шт.
  • Защитные чехлы с ремешками для AirCheck G2 и LinkRunner G2 – 2 шт.
  • Маленький чехол для аксессуаров – 1 шт.

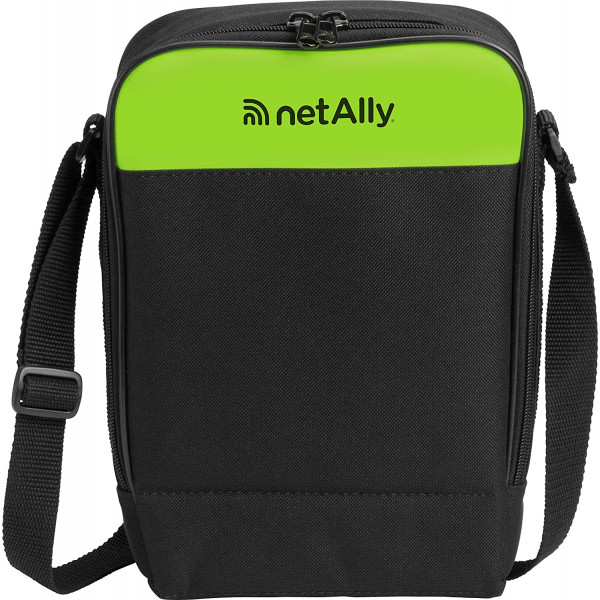

  • Маленькая сумка для переноски приборов (AirCheck G2) – 1 шт.
  • Средняя мягкая сумка NetAlly – 1 шт.
  • Большая мягкая сумка NetAlly – 1 шт.
  • Руководства по началу работы с LinkRunner G2 и AirCheck G2 – 2 шт.



Технические характеристики сетевого тестера NetAlly LinkRunner® G2

Параметр Значение
Порты
  • RJ-45 медный порт 10/100/1000BASE-T;
  • оптический порт Поддерживает стандартные SFP модули;
  • USB 2.0 Type A;
  • слот для SD карт (поддержка Micro SD)
Хост интерфейс Micro USB
Типы определяемых повреждений кабеля
  • длина кабеля/расстояние до обрыва;
  • перепутанные пары и жилы (crossed);
  • перевернутая пара (Reversed pair);
  • короткое замыкание;
  • расщепленные пары (Split pairs)
Генератор тонального сигнала
  • цифровой сигнал: 455 кГц;
  • аналоговый сигнал: 400 Гц, 1 кГц
Отображение информации цветной, сенсорный емкостной ЖК дисплей, 5.0" (480 x 800 пикселей)
Клавиатура 1-клавишная эластометрическая (только питание)
Питание
  • входное напряжение адаптера питания: 90 - 264 В переменного тока 48-62 Гц;
  • выходное напряжение адаптера питания: 15 В постоянного тока, 2 А;
  • RJ-45 посредством PoE;
  • аккумуляторная Li-Ion батарея (3.6 В, 6 Ач, 21 Вт-ч);
  • продолжительность работы от батареи: 4 часа;
  • продолжительность заряда батареи: 3 часа
Температура эксплуатации 0 ° C ... + 45 ° C (Батарея не будет заряжаться, если внутренняя температура тестера выше 50 ° C.
Относительная влажность эксплуатации (% без конденсации)
  • 90% (при 10 ... 35 ° C);
  • 75% (при 35 ... 45 ° C)
Высота
  • эксплуатация: до 4000 м;
  • хранение: до 12000 м
Устойчивость к ударам и вибрации падение с высоты 1 м, вибрация 3,8 среднеквадратичного отклонения, 5-500 Гц (класс 2)
Класс безопасности IEC 61010-1: 2010: степень загрязнения 2
Электромагнитная совместимость IEC 61326-1: 2013: Базовая электромагнитная среда; CISPR 11: группа 1, класс A
Габариты 97 х 196 х 41 мм
Вес 510 гр.

Технические характеристики NetAlly AirCheck G2

Общие технические характеристики
Размеры 97 x 196 x 41 мм
Масса 510 гр
Питание Литий-ионный аккумулятор (3,6 В, 6 Ач, 21 Вт*ч)
Время работы от батареи
  • Среднее время работы от батареи составляет 4,5 часа.
  • Среднее время зарядки составляет 7 ч
Внешний адаптер переменного тока/зарядное устройство Вход переменного тока: 85–264 В, при 47–63 Гц; выход постоянного тока: 15 В, при 2 А
Дисплей

5-дюймовый, цветной ЖК-дисплей с емкостным сенсорным экраном (480 x 800 пикселей)

Клавиатура 1 эластичная кнопка (включение\выключение питания)
Основной интерфейс:

1 порт micro-USB типа B

Вспомогательный интерфейс 2 порта USB 2,0 типа А
Беспроводная антенна 3 внутренних (2,4 ГГц, пик 1,1 дБи, 5 ГГц, пик 3,2 дБи).
Порт внешней антенны Работает только на вход\приём. Разъем SMA обратной полярности



Требования к окружающей среде
Рабочие температуры от 0 ºC до +45 ºC (Батарея не будет заряжаться, если внутренняя температура тестера превышает 50ºC)
Рабочая относительная влажность без конденсации 90% (10 ... 35 ºC); 75% (35 ... 45 ºC)
Температура хранения –20 ... +60 ºC
Ударные нагрузки и вибрация
  • падение с высоты не более 1 метра
  • случайные воздействия 3,8 grms
  • вВибрация: 5 ... 500 Гц
Безопасность

IEC 61010-1: Степень 2

Высота над уровнем моря Эксплуатация: 4 000 м; хранение: 12 000 м
Электромагнитная совместимость IEC 61326-1: Базовая ЭМ-среда; CISPR 11: группа 1, класс A



Спецификации беспроводных сетей
Соответствие технических характеристик IEEE 802.11a, 802.11b, 802.11g, 802.11n, 802.11ac
Возможность подключения Wi-Fi 802.11a, 802.11b, 802.11g, 802.11n, 802.11ac
Рабочие частоты
Это средние частоты каналов, которые поддерживает AirCheck G2.

Частоты принимаемых каналов
Тестер принимает сигналы на всех этих частотах в каждой стране. Диапазон 2,4 ГГц: Диапазон 2,412–2,484 ГГц (от канала 1 до канала 14) 5 ГГц: 5,170–5,320 ГГц, 5,500–5,700 ГГц, 5,745–5,825 ГГц (каналы 34, 36, 38, 40, 42, 44, 46, 48, 52, 56, 60, 100, 104, 108, 112, 116, 120, 124, 128, 132, 136, 140, 149, 153, 157, 161, 165)


Частоты передаваемых каналов:
Тестер передает данные только на частотах, дозволенных в стране, где он работает. Диапазон 2,4 ГГц
802.11b: 2,412–2,484 ГГц (каналы 1–14)
Диапазон частот 802.11g/n 20 МГц BW (HT20): 2,412–2,472 ГГц (каналы 1–13)
Диапазон частот 802.11n 40 МГц (HT40): 2,422–2,462 ГГц (включает все комбинации допустимых, связанных пар каналов)



Сертификаты и соответствия
Соответствует действующим требованиям Европейского союза.
Соответствует стандартам безопасности и ЭМС Австралии.
Сертифицировано группой CSA на соответствие стандартам безопасности стран Северной Америки.
Соответствует требованиям 47 CFR (часть 15) Федеральной комиссии по связи США.
Сертифицировано Национальным агентством по телекоммуникациям (Anatel).
Соответствует актуальным стандартам ЭМС Южной Кореи.



Программное обеспечение AirCheck G2 менеджер
Поддерживаемые ОС Windows 7, Windows 8.1, Windows 10
Процессор Процессор Pentium 400 МГц или равный ему (минимум); процессор Pentium 1 ГГц или равный ему (рекомендуемый) с 96 МБ памяти (минимум)
ОЗУ

Минимум 256 МБ; 512 МБ (рекомендуется)

Жесткий диск

Может потребоваться до 500 МБ свободного места

Дисплей 1280 x 1024 высокое качество изображения, 32-bit (рекомендуется)
Аппаратные характеристики Порт USB

Основные функции NetAlly AirCheck G2

  • Поддержка 802.11a/b/g/n/ac — универсальный портативный тестер для всех технологий Wi-Fi, включая реальную поддержку 802.11ac 3x3.
  • Мгновенный переход в рабочий режим — прибор быстро включается и автоматически начинает поиск сетей, точек доступа (AP) и активных каналов.
  • Сенсорный экран — на 5-дюймовом сенсорном экране легко доступны все необходимые сведения и элементы управления, адаптирован под управление одной рукой, как на современных сенсорных телефонах.
  • Link-Live Cloud Service — облачный сервис для управления результатами тестирований, генерации отчетов и управления пректами.
  • Определение типов шифорвания точек доступа: Open, WEP, WPA, WPA2 и/или 802.1x.
  • Тестирование роуминга в Wi-Fi сети - данный функционал позволяет оценить качество и время переключения клиента от одной точки доступа к другой (роуминг), в момент передвижения в пределах одной Wi-Fi сети. На экране прибора, в виде графика, будет отображаться была ли потеря связи при переключении или нет.
  • Тестирование производительности Wi-Fi сети (iPerf) - быстрая проверка пропускной способностиWi-Fi сети, в конкретном месте или конкретной точки доступа, с помощью iPerf тестирования, которое можно запустить непосредственно с AirCheck G2, при этом в сети должен присутствовать iPerf сервер версии 3.1 или выше.
  • Определение беспроводного трафика и помех — тестер показывает, какая часть полосы пропускания каждого из каналов расходуется на трафик 802.11, а какая занята помехами, а также отображает количество точек доступа работающих в каждом канале.
  • Классификация не Wi-Fi устройств вносящих помехи - иногда проблема с работой Wi-Fi обусловлена наличием других радио-устройствами в конкретном месте, которые вносят сильные помехи. Прибор имеет функционал обнаружения источников помех, таких как микроволновые печи, беспроводные камеры и др.
  • Контроль несанкционированных точек доступа с помощью ACL классификатора - пользователи могут отмечать точки доступа как авторизированные, несанкционированные, соседние или помеченные флагом. Точки доступа могут быть отсортированы по классу авторизации. При запуске «AutoTest» прибор сообщит о любых точках доступа, которые были отмечены как «Несанкционированные» или «Флаг», работающие во время тестирования.
  • Поиск несанкционированных AP и клиентов — помечает неавторизованные точки доступа и клиентские устройства. Прибор позволяет находить их с помощью функции LOCATE и ускоряет этот процесс с помощью дополнительной направленной антенны.
  • Проверка соединения — подключается к сетям или определенным точкам доступа по протоколам WEP, WPA, WPA2 и/или 802.1x. Получает IP-адрес и путем отправки ping-запросов маршрутизатору, шлюзу и по заданным пользователями адресам проверяет наличие подключения и доступа к сети внутри и за пределами межсетевого экрана. Проверяет качество соединения.
  • Возможность сохранения сессии в PCAP - прибор позволяет сохранить сессию в виде PCAP. При захвате трафика, пакеты нарезаются длинной по 512 байт (Packet Slicing). Файлы захвата пакетов могут быть экспортированы с прибора на USB носитель.
  • Тестирование медных сетей Ethernet — быстрая проверка кабелей и транзита через точки доступа.
  • Может работать в полевых условиях — время работы от аккумулятора составляет несколько часов. Предназначен для работы одной рукой. Имеет прочный прорезиненный корпус.
  • Простое обновление — порт мини-USB позволяет обновлять программное обеспечение за считанные минуты с помощью портативного компьютера и ПО AirCheck G2 Manager.
  • Поддержка авторизации через "Captive Portal" -  Этот функционал сильно востребован для тестерования публичных Wi-Fi сетей. В разделе настройки сетей теперь есть возможность задания конфигурации для авторизации на Captive Portal. Когда будет проходить процесс авторизации, на экране прибора откроется браузер, через который пользователь сможет ввести свои учётные данные доступа к Wi-Fi сети.

    *Важные замечания:

    • Некоторые WEB страницы могут содержать мелке элементы (типа check boxes), с этим могут возникнуть некоторые сложности, так как экран прибора не большой!

    • Всплывающие окна (например, открытие формы правовых условий), которые открываются не на главной странице Captive Portal. Прибор не поддерживает всплывающие окна!

Быстрый поиск неисправностей:

Нажатием кнопки AutoTest активируется проведение пяти основных тестов Wi-Fi, выявляются основные проблемы беспроводной сети и дается общая оценка "Прошел / Не прошел" на основании установленых порогов для каждого из параметров:

  • использование 802.11 - определение степени использования WiFi и не WiFi сигналами каждого из каналов в диапазоне (2,4 ГГц и 5 ГГц);
  • помехи в совмещенном канале - определение каналов с наибольшим количеством точек доступа, превышающих минимальный порог уровня сигнала;
  • помехи по соседнему каналу - определение помех на канале, вызванных точками доступа работающих на соседних каналах;
  • качество сети — проверяет зону покрытия сети, помехи, безопасность и возможности подключения к указанным сетям, а также доступность критически важных сетевых служб, таких как DHCP, и возможность подключения к указанным сетевым объектам;
  • определение несанкционированных точек доступа — выявление точек доступа, не перечисленных в профиле;
  • профили — пользователи могут настроить функцию AutoTest, основанную на нескольких профилях, которые можно хранить в AirCheck G2 и выбирать для разных объектов или требований. Результаты также можно сохранить для экспорта в AirCheck G2 Manager или сохранить в облаке с помощью Link-Live.





Обследования WiFi сетей (приложение AirMapper):

AirMapper позволяет быстро, легко и удобно провести обследование Wi-Fi сети, создать визуальные тепловые карты ключевых показателей производительности в LinkLive Cloud Service или AirMagnet® Survey PRO с точки зрения пользовательских мобильных устройств.

  • анализ покрытия сигнала, соотношения сигнал/шум (SNR), покрытия точки доступа, помех в соседнем и совмещенном канале, скорости передачи и приема;
  • диагностика характеристик Wi-Fi сети с точки зрения пользователя мобильного устройства;
  • определение конфигурации и свойств точки доступа;
  • возможность загрузки и визуализации результатов обследования в облачный сервис Link-Live или AirMagnet Survey PRO;
    * Для некоторых функций требуется поддержка AllyCare.





Обнаружение беспроводных сетей:

Обнаружение всех  присутствующих в среде беспроводных сетей и критических параметров для каждой из них. Поиск проблем, связанных с смешанными типами безопасности, несанкционированными точками доступа, зонами покрытия сети или отсутствием покрытия вторичной точки доступа.

По каждой сети прибор предоставляет следующие данные:

  • уровень мощности сигнала, шумов, соотношение сигнал / шум (SNR);
  • тип безопасности / шифрования;
  • количество точек доступа в сети;
  • идентификатор SSID;
  • тип сети

Обнаружение точек доступа:

Обнаруживаются проблемы, связанные с конфигурацией и зоной покрытия сети, а также несанкционированные точки доступа. Предоставляется список всех физических точек доступа, обнаруженных AirCheck G2, или клиентов, подключенных к конкретной АР, а также следующая информация:

  • канал;
  • уровень мощности сигнала, шума, соотношение сигнал/шум (SNR);
  • имя или MAC-адрес точки доступа;
  • идентификатор SSID (или число идентификаторов SSID для виртуальных AP);
  • тип безопасности / шифрования;
  • тип сети

Возможность выполнения фильтрации по каждому из параметров, а также перехода без возврата в главное меню прибора к связанным пунктам меню.





Тестирование производительности Wi-Fi сети (iPerf):

Быстрая проверка пропускной способностиWi-Fi сети, в конкретном месте или конкретной точки доступа, с помощью iPerf тестирования, которое можно запустить непосредственно с AirCheck G2, при этом в сети должен присутствовать iPerf сервер версии 3.1 или выше.

Прибор использует промышленный стандарт тестирования производительности на базе утилиты iPerf с поддержкой протоколов TCP или UDP. AirCheck G2 может подключаться к любым видам iPerf серверов, как на MS Windows, Linux, так и к портативному, который поставляется с комплектом AIRCHECKG2-TA-KT или отдельно TEST-ACC. На портативных устройствах производства NETSCOUT используется iPerf сервер версии 3.1.2.
Результаты теста iPerf сохраняются в файл сессии и может быть выгружен через ПО AirCheck G2 Manager для дальнейшего анализа.

Настройка iPerf
В настройках прибора AirCheck G2 есть раздел iPerf Settings в котором можно настроить прибор для подключения к любому iPerf серверу и выставить необходимые пороговые значения.

iPerf Settings

  • Protocol - iPerf тест может проводиться как по протоколу TCP, так и UDP. Выбрав это значение прибор будет проводить тесты трафика согласно выбранным протоколам.
  • Port - задаётся порт на котором работает iPerf сервер.
  • Test Duration - задание времени проведения тестирования (в сек.). Задаваемое здесь время - общее для всего теста, то есть если по умолчанию установлено 20 сек. - это означает что 10 секунд будет тестироваться "uplink" и 10 секунд "downlink".
  • Thresholds - дополнительный раздел настройки пороговых значений.
  • Remote Battery Type - указывается какой тип батареи используется в удаленном, портативном iPerf сервере. Эта полезная опция актуальна только для тех iPerf серверов, которые поставляются с комплектом AIRCHECKG2-TA-KT или отдельно TEST-ACC, она отображает уровень разряда батарей не iPerf сервере в момент тестирования.

Запуск iPerf тестирования производительности Wi-Fi сети

iPerf тестирование проходит следующие этапы:

  1. Подключение к сети или точке доступа
  2. Если подключение успешно, то будет доступна внизу экрана кнопка “iPerf Test”. При нажатии на эту кнопку появится окно с предложением выбрать iPerf сервер.
  3. Здесь можно выбрать необходимый iPerf сервер из предложенного списка, в котором отображены iPerf сервера найденные прибором автоматически. При необходимости, есть возможность ввести IP адрес другого iPerf сервера вручную. Более подробная информация в User Guide.
  4. При нажатии на кнопку “Start” запустится тестирование производительности, по окончании теста будет выдан результат pass/fail, который будет зависеть от выставленных пороговых значений пользователем в разделе Threshold.



Анализ перекрывающихся каналов:

В этом разделе пользователь может видеть как загружены каналы и каким образом они пересекаются, то есть влияют друг на друга. Эта информация очень полезна когда точки доступа настраиваются на использование каналов с шириной 40 МГц и выше, так как такая настройка как правило приводит к пересечению используемых каналов.

Использование каналов:

Позволяет быстро определить перегруженность каналов беспроводным трафиком (отображается синим цветом) или наличие помех (отображается серым цветом). Проверка шаблона использования каналов или наличия перекрытия их зон действия и отметка о незаконно используемых каналов.

С помощью AirCheck G2 можно также обнаруживать помехи. Помехи могут быть вызваны такими устройствами, как микроволновые печи, беспроводные телефоны и гарнитуры, устройства Bluetooth и аналоговые видеокамеры.

Можно более детально посмотреть уровни сигнала беспроводного трафика и помех за последние 60 секунд в выбранном канале, а также точки доступа, использующие этот канал.

  • Уровень сигнала
  • Безопасность / шифрование
  • Количество точек доступа в сети
  • Идентификатор SSID
  • Тип сети







Обнаружение точек доступа и клиентов:

Позволяет осуществлять поиск точек доступа или клиентских устройств по уровню излучаемого ими сигнала в реальном времени, с возможностью включать или выключать звуковую индикацию.

Информация о клиенте:

В этом разделе можно увидеть всю информацию о клиентском беспроводном устройстве

  • MAC адрес (BSSID) с информацией о производителе радио модуля
  • Уровень сигнала
  • Тип шифрования
  • SSID точки доступа к которой он подключен
  • Состояние ACL
  • Номер канала, на котором работает беспроводной клиент

Тестирование подключения к точке доступа:

Тестирование подключения можно осуществлять как к определенному SSID, так и к конкретной точке доступа. В этом режиме выполняется тестирование следующих параметров:

  • Установка связи с AP
  • Получение IP-адреса от сервера DHCP
  • Отправка PING-запросов шлюзу, серверу DHCP и другим, заранее заданным ресурсам в сети
  • Доступность TCP-порта

Результаты выполнения всех этапов процедуры тестирования можно просмотреть на дисплее и сохранить их в память прибора.

Тестирование кабельного подключения к сети Ethernet:

Возможность проверки кабелей инфраструктуры к которой подключены точки доступа Wi-Fi.

  • Тестирование «Питание через Ethernet» PoE
  • Тестирование линка с сетевым оборудованием\коммутатором
  • Определение порта к которому подключен кабель
  • Определение DHCP сервера
  • Определение шлюза и возможности доступа в Интернет
  • Определение VLAN
  • Опрос коммутатора и информацию о нём через CDP/LLDP/EDP
  • Автоматическое сохранение отчетов в облачный сервис Link-Live
  • Отправка отчета на email пользователя

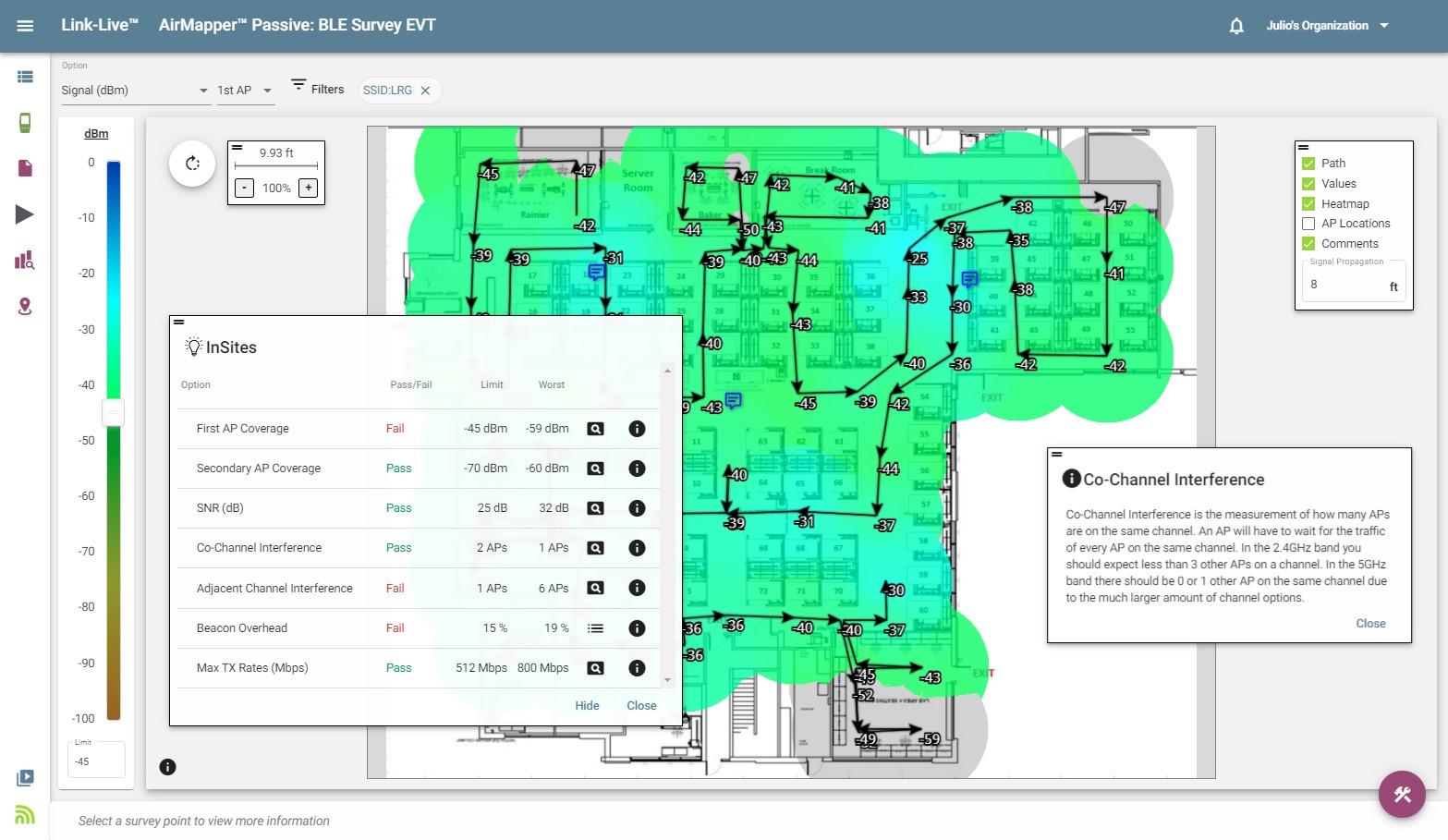

Обследования WiFi сетей (приложение AirMapper):

AirMapper позволяет быстро, легко и удобно провести обследование Wi-Fi сети, создать визуальные тепловые карты ключевых показателей производительности в LinkLive Cloud Service или AirMagnet® Survey PRO с точки зрения пользовательских мобильных устройств.

  • анализ покрытия сигнала, соотношения сигнал/шум (SNR), покрытия точки доступа, помех в соседнем и совмещенном канале, скорости передачи и приема;
  • диагностика характеристик Wi-Fi сети с точки зрения пользователя мобильного устройства;
  • определение конфигурации и свойств точки доступа;
  • возможность загрузки и визуализации результатов обследования в облачный сервис Link-Live или AirMagnet Survey PRO;
    * Для некоторых функций требуется поддержка AllyCare.

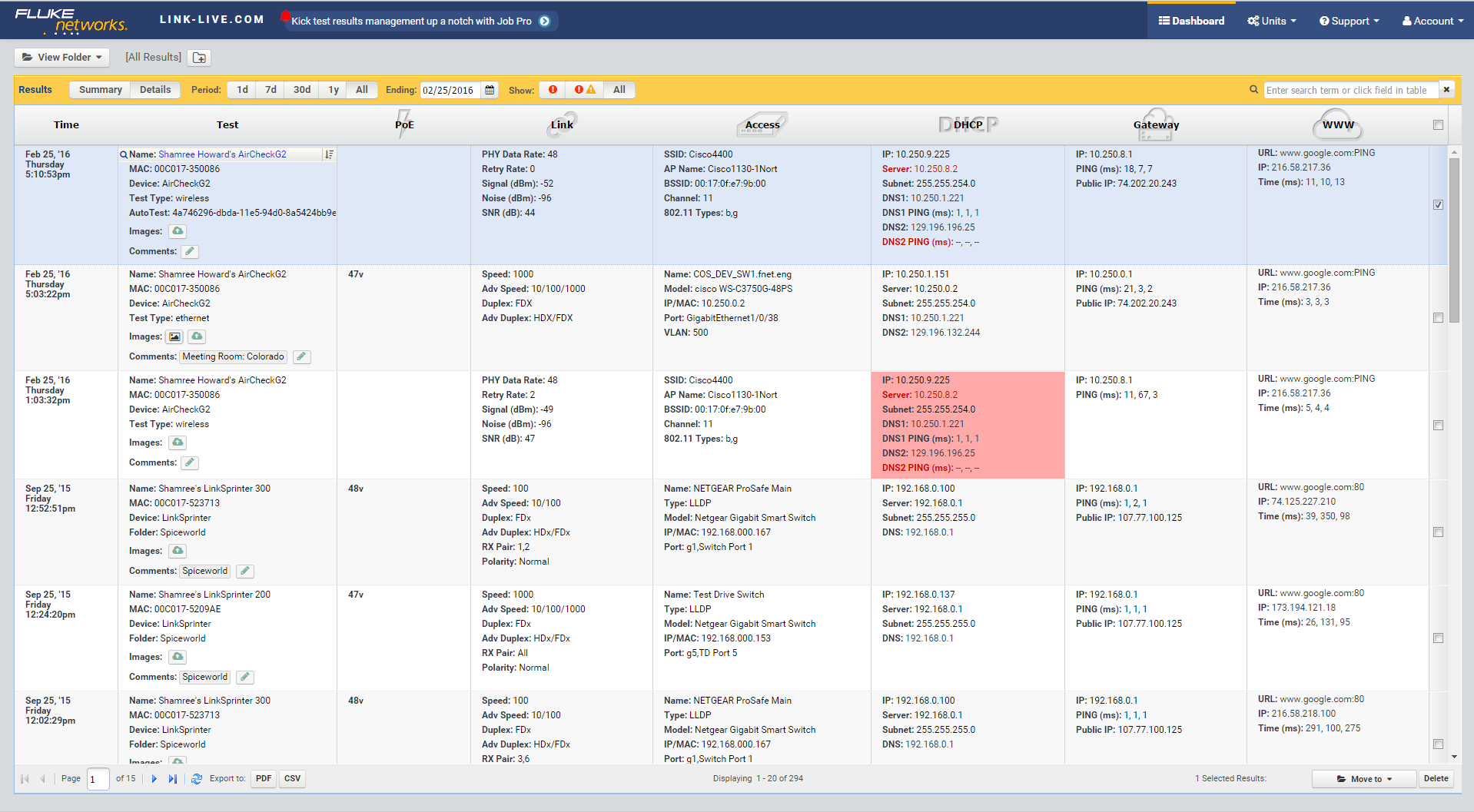

Облачный сервис Link-Live:

После подключения AirCheck G2 к облачному сервису Link-Live результаты базовых тестов сетевого подключения автоматически загружаются в информационную панель сервиса, для управления проектами и создания отчетов. Этот веб-сервис доступен когда угодно и где угодно на любом устройстве с браузером и доступом к сети Интернет. Link-Live сервис особенно полезен для менеджеров удаленных групп, которым требуется мгновенный доступ к результатам тестов для их дальнейшего анализа.

В добавок к этому, пользователи приборов таких как LinkSprinter и LinkRunner AT имеют возможность так же работать с отчетами в этом же веб-сервисе Link-Live использую один и тот же пользовательсктй аккаунт.



Программное обеспечение AirCheck G2 Manager:

Программное обеспечение AirCheck G2 Manager позволяет управлять профилями AirCheck G2 и просматривать подробные сведения о сохраненных результатах тестирования в памяти прибора. AirCheck G2 Manager предоставляется бесплатно, его можно загрузить на любой компьютер из облачного сервиса Link-Live.

  • Профили. С помощью профилей, удобно настраивать параметры безопасности, пределы AutoTest и целевые устройства для тестирования подключения. Профилям присваиваются названия и записываются в AirCheck G2 для тестирования на различных объектах, по мере необходимости. Профили защищены паролем, поэтому можно не беспокоиться о несанкционированном доступе к вашей сети, в случае потери или похищения тестера AirCheck G2.
  • Работа с отчётами. У пользователя есть возможность удобно работать с отчетами, сохраненными в памяти прибора, о проведенных тестированиях с помошью ПО AirCheck G2 Manager.

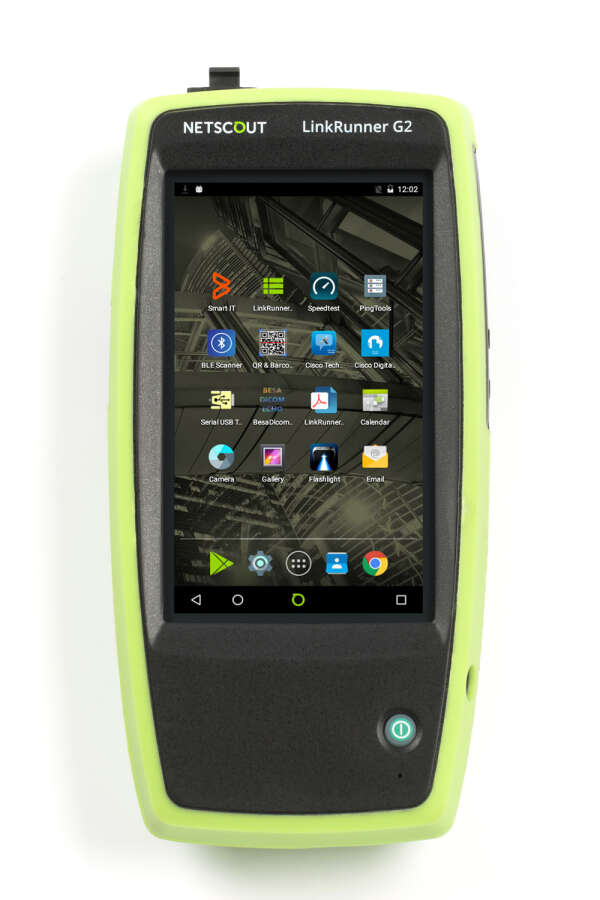

Ключевые функциональные возможности сетевого тестера NetAlly LinkRunner® G2

Обнаружение ближайшего коммутатора и VLAN

LinkRunner G2 использует протокол IEEE Link Layer Discovery Protocol (LLDP), а также протоколы Cisco и Extreme Discovery (CDP и EDP) для отображения VLAN, а также модели, слота и порта ближайшего коммутатора.
Он отображает важную информацию о ближайшем коммутаторе, в том числе:

  • имя и модель сетевого коммутатора;
  • шасси коммутатора, слот и номер порта;
  • IP-адрес коммутатора;
  • информацию о поддержке VLAN;
  • дуплекс и скорость (фактическая и заявленная);
  • мощность сигнала;
  • подключение (MDI или MDI / X);
  • напряжение и мощность PoE (фактический и тестовый предел);
  • графическое представление мощности на парах



Тестирование производительности PoE под нагрузкой

LinkRunner G2 использует тест TruePower ™ для проверки подачи питания перед установкой устройств, подключенных к IoT.

  • осуществление нагрузки цепи (переключатели, кабели и коммутационные панели);
  • измерение напряжения в парах и мощности PoE 802.3bt  до 90 Вт;
  • возможность заряда встроенного Li-ION аккумулятора через PoE



Автоматическое тестирование

В режиме "Автотест" тестер позволяет оперативно провести комплексную диагностику сети:

  • тестирование PoE до 90 Вт под нагрузкой;
  • определение скорости соединения и дуплекса (фактическое и заявленное значение);
  • пара приема (RX) - полярность и уровень сигнала;
  • аутентификация 802.1x IPv4/IPv6
  • поиск ближайшего коммутатора / слота / порта и VLAN для передачи данных / голоса;
  • предоставление списка всех VLAN, видимых через порт коммутатора и тип приоритизации;
  • обнаружение DHCP с идентификатором классификации поставщика с опцией поддержки 43/60/150, обычно используемых при развертывании VoIP и Wi-Fi, а также адреса подсети и DHCP-сервера;
  • настройки Proxy;
  • MAC, определяемый пользователем;



  • доступность и скорость отклика шлюза и DNS-сервера;
  • тесты подключения Ping или TCP-порта к неограниченному количеству заданных пользователем целей.

По завершении каждого AutoTest, результаты автоматически загружаются в облачный сервис Link-Live - базу управления результатами и могут быть отправлены по электронной почте любому количеству получателей. Пользователи могут добавлять дополнительную информацию, которая затем будет прикреплена к результатам теста либо в LinkRunner G2, либо в электронном письме.

Отражатель пакетов

LinkRunner G2 имеет режим отражателя пакетов, который позволяет использовать устройство в качестве удаленной конечной точки во время сквозных тестов производительности сетевого тракта для проверки пропускной способности LAN и WAN до 1 Гбит / с.

LinkRunner G2 поддерживает отражение пакетов для:

  • сетевого анализатора OptiView® XG
  • сетевого анализатора OneTouch ™ AT

6 основных отличий от LinkRunner AT

  1. полная проверка PoE: функциональное тестирование напряжения, потребляемой мощности до 90 Вт от PSE и измерение напряжения от инжекторов PoE;
  2. проверка комплексной готовности сети для развертывания точки доступа Wi-Fi и VoIP-телефона: автоматическая видимость VLAN в AutoTest и поддержка параметров DHCP 43, 60 и 150;
  3. автоматическое тестирование сетей различных масштабов и на разных стадиях завершения: универсальная настройка «Остановить после», неограниченное количество IP-целей для проверки подключения, функция «Непрерывного» тестирования для проверки согласованности подключения к IP-цели, а также большой объем внутреннего и внешнего хранилищ для результатов тестирования и данные объекта;
  4. выполнение большего количества действий при подключении к коммутатору, для уменьшения количества выездов специалиста к MDF / IDF: обнаружение проблем со скоростью соединения из-за неисправностей кабеля, возможность добавления изображений и комментариев к результатам тестирования непосредственно из LinkRunner G2;
  5. возможности приложения Android для объединения рабочих процессов: настройки устройства, взаимодействия с корпоративными системами или Интернетом с помощью веб-браузера и выполнения функциональных тестов;

  6. расширенные функции устранения неполадок: захват протокола и мониторинг VLAN.







Удобство использования, гибкость и безопасность

LinkRunner G2 - сетевой тестер с преимуществами смартфона. Он оснащен 5-дюймовым сенсорным экраном со встроенной камерой, фонариком и работает под управлением ОС Android. Он поддерживает установку дополнительных приложений для Android, связанных с работой, что исключает необходимость использовать отдельный персональный планшет или смартфон (для просмотра почты, заявок/тикетов, чтения технической документации, расчета диапазона IP-адресов, настройки сетевого оборудования и т.д.) Благодаря дополнительной функции Wi-Fi и Bluetooth (опция EU-WIFI-BT-USB), а также выделенным медным и оптоволоконным интерфейсам Ethernet, портам USB, micro-USB, micro-SD LinkRunner G2 позволяет напрямую связываться со многими конечными устройствами для настройки. Поскольку приложениями, которые можно предварительно загрузить на LinkRunner G2, можно управлять, они представляют меньшую угрозу безопасности, чем персональный смартфон.
Пример типичного рабочего процесса с LinkRunner G2 с установленными дополнительными приложениями:

  • получение заявки ​​о неисправности;
  • просмотр PDF-файлов или других необходимых документов;
  • проверка PoE и сетевых подключений с помощью AutoTest;
  • автоматическое документирование результатов тестирования на устройстве или в сервисе Link-Live Cloud;
  • встроенная камера для документирования установленных устройств, сканирования QR / штрих-кодов и т. д.;
  • настройка любого устройства, поддерживающего приложение Android или браузер Chrome:
    • настройка IoT-устройств (камера наблюдения, точка доступа, освещение, обогрев/кондиционирование помещения);
    • подключение по протоколу Telnet или SSH на коммутатор;
    • запуск приложения SPEEDTEST;
    • IP-калькулятор для расчёта диапазона IP-адресов
    • подключение USB-принтера и печать меток с помощью совместимого приложения на Android
    • совместная работа: организация веб-конференций, совместный доступ к экрану тестера.



Домашняя страница LinkRunner G2



Чтобы просмотреть приложения, доступные для LinkRunner G2, посетите: https://link-live.com/public/apps

Возможности подключения по Wi-Fi и Bluetooth

  • опция EU-WIFI-BT-USBнано-USB-адаптер (Wi-Fi адаптер EDIMAX N150, USB). Позволяет подключиться к Интернет посредством Wi-Fi для просмотра и настройки устройств, подключенных к Интернету вещей. Адаптер Edimax EU-WIFI-BT-USB соответствует стандартам беспроводной связи IEEE 802.11b/g/n для скоростей передачи данных по Wi-Fi до 150 Мб/с при подключении к устройству 802.11n. Защита сетей Wi-Fi: Поддерживает шифрование 64/128-битных WEP, WPA, WPA2;
  • опция Bluetooth – просмотр, подключение и настройка устройств и датчиков по Bluetooth. Edimax – Bluetooth 4,0 и Bluetooth 3.0+HS (высокоскоростной) до 24 Мб/с. Полная обратная совместимость с Bluetooth 3.0+HS и Bluetooth 2.1+EDR для беспроводной связи практически со всеми устройствами, подключаемыми по Bluetooth;

* Нано-USB-адаптер Edimax N-150 2-в-1 Wi-Fi и Bluetooth 4,0 продается отдельно и имеет региональную сертификацию.

  • EU-WIFI-BT-USB: USB-адаптер Wi-Fi и Bluetooth Edimax n150 Adapter для Европы. Каналы 1-13
  • 10/100/1000BASE-T для медного кабеля и 100/1000BASE-X для волоконно-оптического кабеля — использование функции AutoTest для полного тестирования сетевого подключения или быстрого просмотра данных о ближайшем коммутаторе на любом типе носителя.

*SFP для волоконных сетей не входит в комплект и приобретается отдельно.





Программируемый профиль автотеста для проектов Интернета вещей (IoT)

В связи с требованиями проведения тестирования сетевых служб на различных этапах развертывания систем IoT, LinkRunner G2 позволяет создать индивидуальную конфигурацию тестов, необходимую на каждом этапе установки. Это обеспечивает четкую документацию о прохождении / неудаче развертывания.
К результатам тестирования можно добавить дополнительную информацию:

  • изображение места, где установлено устройство (с использованием встроенной камеры LinkRunner G2);
  • серийный номер устройства IoT, отсканированный приложением для штрих-кодов;
  • комментарии технических специалистов.





Ключевые службы и подключение устройств

LinkRunner G2 может запускать проверки связи, открытия порта TCP или HTTP-соединения. Проведенный тест покажет время соединения и время ответа на шлюз по умолчанию, предпочтительный DNS-сервер и альтернативный DNS-сервер. Тест соединения LinkRunner G2 поддерживает неограниченное количество определяемых пользователем целевых устройств, серверов или служб на основе IP-адреса или URL-адреса. Непрерывное тестирование может выполняться на конкретной цели для проверки прерывистого поведения в зависимости от времени отклика.



Определение схемы разводки, диагностика и локализация повреждений

Возможность поиска и локализации обрыва кабеля, короткого замыкания, неправильного соединения и разделенных пар тремя разными способами:

  • на кабеле без установленных разъемов;
  • с идентификатором кабеля WireView;
  • со встроенным портом схемы разводки сбоку LinkRunner AT

LinkRunner G2 обладает уникальной способностью определять и проверять расстояние до конца кабеля или обрыва даже в случаях, когда кабель подключен к коммутатору.



Трассировка и идентификация кабеля на удаленном конце

  • включение индикации на порту коммутатора;
  • использование кабельных идентификаторов WireView (для определения кабелей и создания таблицы кабельной разводки);
  • генерация тонального сигнала для работы и индукционным щупом (совместим с индуктивным щупом IntelliTone в аналоговом и цифровом режимах).

Аутентификация 802.1x

  • проверка доступа к защищенным сетям с помощью списков контроля доступа 802.1x и MAC (ACL);
  • возможность настройки типа 802.1x EAP и ввода паролей.



Автоматизированное управление результатами тестирования

Бесплатная облачная служба Link-Live выступает в качестве централизованной системы управления результатами тестирования. Она трансформирует рабочие процессы команды инженеров и техников и позволяет быстро и легко регистрировать, документировать результаты измерений, а также сообщать о тестовой активности всех продуктов NetAlly, использующих данную службу.

После подключения прибора к сервису Link-Live Cloud результаты ваших тестов автоматически загружаются на панель управления для управления проектом и создания отчетов. Имеется возможность в любое время загрузить дополнительные файлы, снимки экрана, изображения, профили, захваченные пакеты, информацию о местоположении и комментарии. Кроме того, некоторые инструменты NetAlly с поддержкой AllyCare могут получать обновления прошивки «по сети» от LinkLive по мере их появления.



Архитектура PoE



Таблица сравнения PoE/PoE+/UPOE



PoE (тип 1

PoE+ (тип 2) UPOE PoE++ (тип 3) PoE++ (тип 4)
Стандарт IEEE 802.3af 802.3at 802.3bt 802.3bt
Максимальная мощность на каждом порту коммутатора (PSE) 15.4 Вт 30 Вт 60 Вт 90 Вт
Максимальная мощность для потребителя (PD) 12.95 Вт 25.5 Вт 51 Вт 71,3 Вт
Количество используемых пар 2-пары 2-пары 4-пары 4-пары



Примечания

  • Скорость подключения/дуплекс — тестирование фактической скорости подключения и дуплекса. В случае, если при выполнении теста 1000BASE-T результаты по скорости подключения не соответствуют ожидаемым, отобразится желтый предупредительный индикатор и будет показана фактическая скорость;
  • Аутентификация 802.1x — возможность разрешения доступа к защищенным сетям с помощью 802.1x и списков управления доступом по MAC-адресам (ACL). Входящее в комплект ПО LinkRunner G2 Manager позволяет настроить в приборе 802.1x EAP, загрузить сертификаты и ввести пароли;
  • Совместимость с IPv4/IPv6 — поддерживается IPv4 и IPv6;
  • Проверка получения IP-адреса — ключевой элемент обеспечения доступности сетевых сервисов для устройств, подключенных к сети, заключается в проверке их способности получить IP-адрес и доступ к сетевым сервисам. Поддерживаются как DHCP, так и статические IP; при использовании DHCP прибор выдаёт показатели времени, затраченного на получение IP адреса и время его аренды;
  • Доступность основных устройств и приложений — кроме отправки запроса ping, который часто бывает отключен или заблокирован на некоторых сетевых устройствах, LinkRunner G2 выполняет проверку на открытие порта TCP, чтобы проверить доступность до  определенных пользователем серверов с использованием IPv4 и IPv6. В отчет включаются маршрутизатор, серверы DNS и DHCP. LinkRunner G2 обеспечивает возможность выполнять непрерывный запрос ping, позволяя легко и просто находить периодические ошибки.

Вебинар-тренинг по работе с NetAlly LinkRunner G2

Видео-презентация NetAlly LinkRunner G2



Видео обзор тестирования линии при помощи NetAlly LinkRunner G2

Диалог со специалистами NetAlly о преимуществе приборов нового поколения



Видео обзор возможностей NetAlly AirCheck G2

Видео обзор функции AirMapper для обследования WiFi сети

Презентация возможностей AirMapper Site Survey в рамках форума "Mobility Field Day"

Тестирование WiFi роуминга при помощи AirCheck G2

Видео уроки по работе с NetAlly AIRCHECK-G2

Урок 1. Тестирование WiFi сетей - Networks (49 минут)

  • Обзор интерфейсов AirCheck G2 и их назначения;
  • Общие настройки тестера;
  • Обзор меню, настроек и результатов тестирования в режиме Networks (Сети);
  • Сортировка и фильтрация результатов измерений по SSID, минимальному уровню сигнала, минимальному значению соотношению сигнал/шум, типу безопасности и др.;
  • Обзор результатов тестирования выбранной сети;
  • Обзор информации о подключенных к выбраной сети пользователей (информация о подключенных смартфонах, планшетах и т. д.);
  • Демонстрация удаленного управления тестером AirCheck.

Урок 2 (50 мин)

  • Часть 1. Тестирование WiFi сетей - Networks;

    • Тестирование WiFi роуминга при помощи анализатора AirCheck G2;
    • Настройка и использание iPerf сервера (аксессуар + бесплатное ПО);
    • Тестирование производительности WiFi сети при помощи iPerf сервера;
    • Установка пороговых значений для производительности сети для передачи данных (TCP) и медиа контента (UDP);
    • Тестирование гостевых сетей (с отдельным логином и паролем для каждого пользователя);
  • Часть 2 Проведение тестирования в разделе "Каналы" (Channels);

    • Просмотр количества точек доступа, работающих на каждом из каналов диапазонов 2,4 и 5 ГГц;
    • Отображение перекрывания сигналов точек доступов, работающих на разных каналах;
    • Отображение загруженности каждого из каналов WiFi и не WiFi трафиком, уровня сигналов, шумов и соотношения сигнал/шум;
    • Просмотр информации о каждой из WiFi сетей;
    • Просмотр временной диаграммы загруженности каналов WiFi и не WiFi трафиком;
  • Часть 3 Обзор меню "Точки доступа (Access Points)"

    • Отображение всех точек доступа и их характеристик;
    • Возможность фильтрации по различным параметрам
  • Часть 4. Обзор меню "Клиенты"

    • Отображение всех клиентов, подключенных к точкам доступа и информации о них;

    • Возможность фильтрации клиентов по различным параметрам;

    • Локализация местонахождения конкретного клиентского устройства.

Урок 3 (51 минута)

  • Часть 1. Обзор меню "Точки доступа (Access Points)"

    • Локализация местонахождения конкретной точки доступа.
  • Часть 2 Обзор меню "Клиенты"

    • Просмотр информации о клиентских устройствах и локализация их физического местонахождения.
  • Часть 3 Обзор меню "Помехи (Interferers)"

    • Отображение источников помех и их типа;

    • Отображение уровня сигнала каждого из источников, каналов, на которые оказывается воздействие, длительности воздействия и степени загрузки канала в %;

    • Локализация местонахождения источника помех.

  • Часть 4 Настройка и проведение автоматическиго тестирования

    • Установка порогов для измеряемых параметров;

    • Настройка тестирования целевых страниц или сервисов;

    • Определение не авторизированных точек доступа и др.

  • Часть 5 Тестирование Ethernet

    • Тестирование PoE
    • Определение скорости подключения и дуплекса;
    • МАС адрес, IP адрес, порт, VLAN и др.
    • Тестирование доступа к целевым страницам и сервисам в интернете;
    • Работа с облачным хранилищем результатов тестирования

Урок 4 Основные настройки Aircheck (36 мин.)

Видео Удаленный контроль NetAlly AirCheck G2

Опции и аксессуары для анализаторов LinkRunner G2 и AirCheck G2

Фото Номер модели Состав комплекта
TEST-ACC Тестовый модуль (iPerf server) для приборов NetAlly (для тестирования производительности сети)

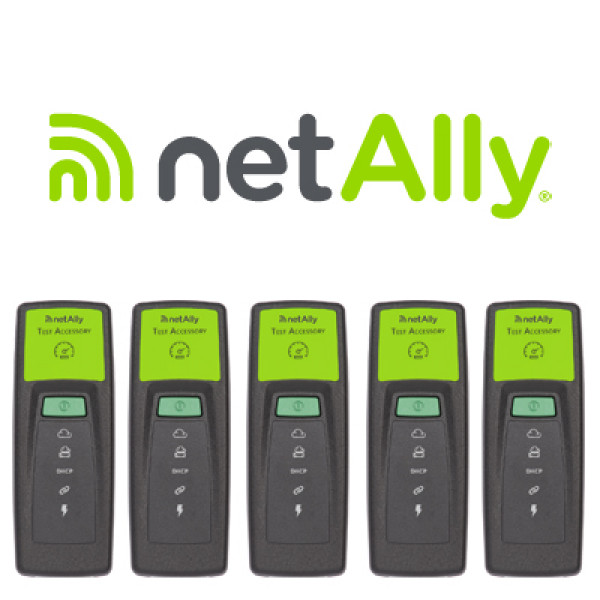

TEST-ACC-5PK Набор из пяти тестовых модулей (iPerf server) для приборов NetAlly (для тестирования производительности сети)

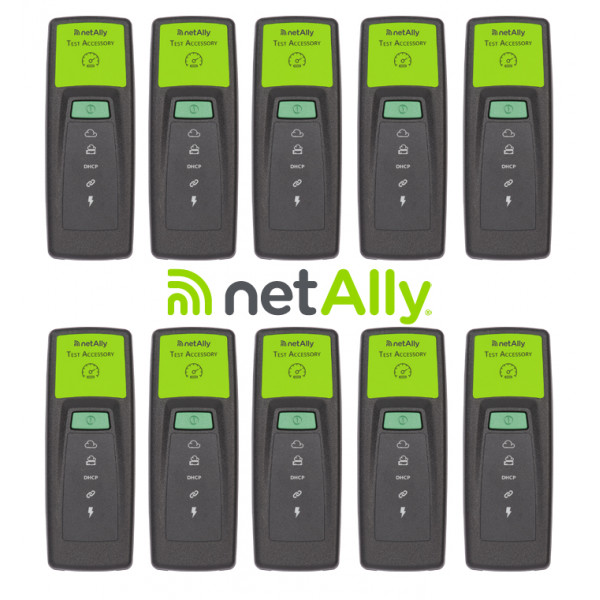

TEST-ACC-10PK Набор из десяти тестовых модулей (iPerf server) для приборов NetAlly (для тестирования производительности сети)
G2-HOLSTER Чехол для приборов AirCheck G2, LinkRunner G2
EXT-ANT Внешняя направленная антенна с коннектором RSMA, для ACK, 1T, LR,OPVXG
EW-7611ULB Edimax EW-7611ULB - Bluetooth+Wi-Fi адаптер N150, 802.11n, 2.4 ГГц, 150 Мбит/с, Bluetooth 4.0, USB 2.0
WIREVIEW 1 NetAlly WIREVIEW 1 - кабельный идентификатор WireView №1 для LinkRunner
WIREVIEW 2-6 NetAlly WIREVIEW 2-6 - набор кабельных идентификаторов WireView 2-6 для Linkrunner
SFP-1000LX NetAlly SFP-1000LX - волоконно-оптический трансивер SFP MMSM LX Gig Fiber DDM 1310 нм
SFP-1000SX NetAlly SFP-1000SX - волоконно-оптический трансивер SFP MM SX Gig Fiber DDM 850 нм
SFP-1000ZX NetAlly SFP-1000ZX - волоконно-оптический трансивер SFP ZX Gig Fiber DDM 1550 нм
SFP-100FX NetAlly SFP-100FX - волоконно-оптический трансивер SFP 100Base-FX Fiber DDM
GT-PA1902 Paladin Tools PA1902 - модульный адаптер RJ45 с клеммной колодкой на 8 контактов
FL-MT-8200-63A Fluke Networks IT200 Probe - Цифровой индуктивный щуп антенна
SM SOFT CASE Мягкий кейс для AirCheck G2
  LION-REPL-BA Сменный аккумулятор Li-ion для AIRCHECK G2 и LinkRunner G2

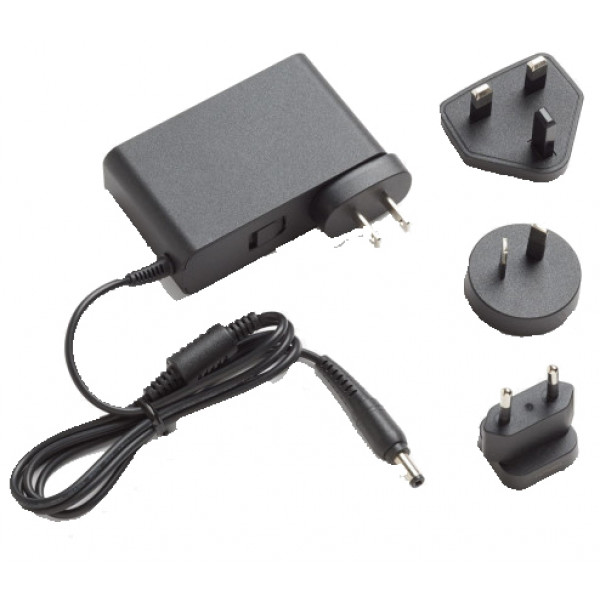

PWR-CHARGER Универсальное зарядное устройство, AC, 15v output

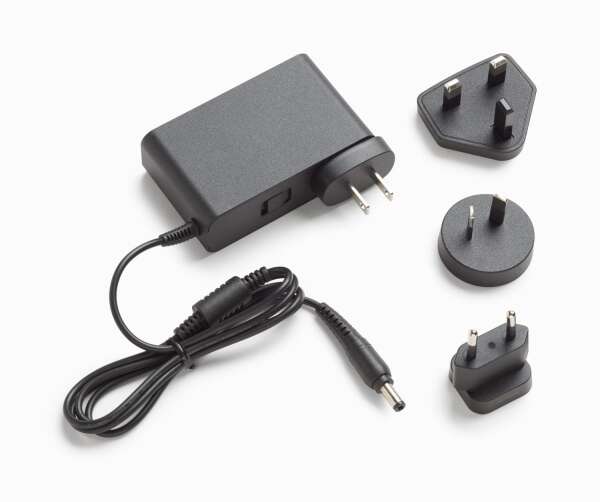

FL-PWR-SPLY-30W INTL Fluke Networks FL-PWR-SPLY-30W INTL - универсальный адаптер питания для платформы Versiv, 15V, 2A
MS-AUTO-CHG Зарядное устройство с питанием от прикуривателя автомобиля
LR-G2-1YS NetAlly LR-G2-1YS - контракт поддержки AllyCare Support на 1 год для анализатора LinkRunner G2
AIRCHECK-G2-1YS Контракт поддержки AllyCare Support на 1 год для AIRCHECK-G2
LR-G2-3YS NetAlly LR-G2-3YS - контракт поддержки Gold Tools Support на 3 года для анализатора LinkRunner G2
AIRCHECK-G2-3YS Контракт поддержки AllyCare Support на 3 года для AIRCHECK-G2
Дополнительные материалы
Datasheet (РУС)
