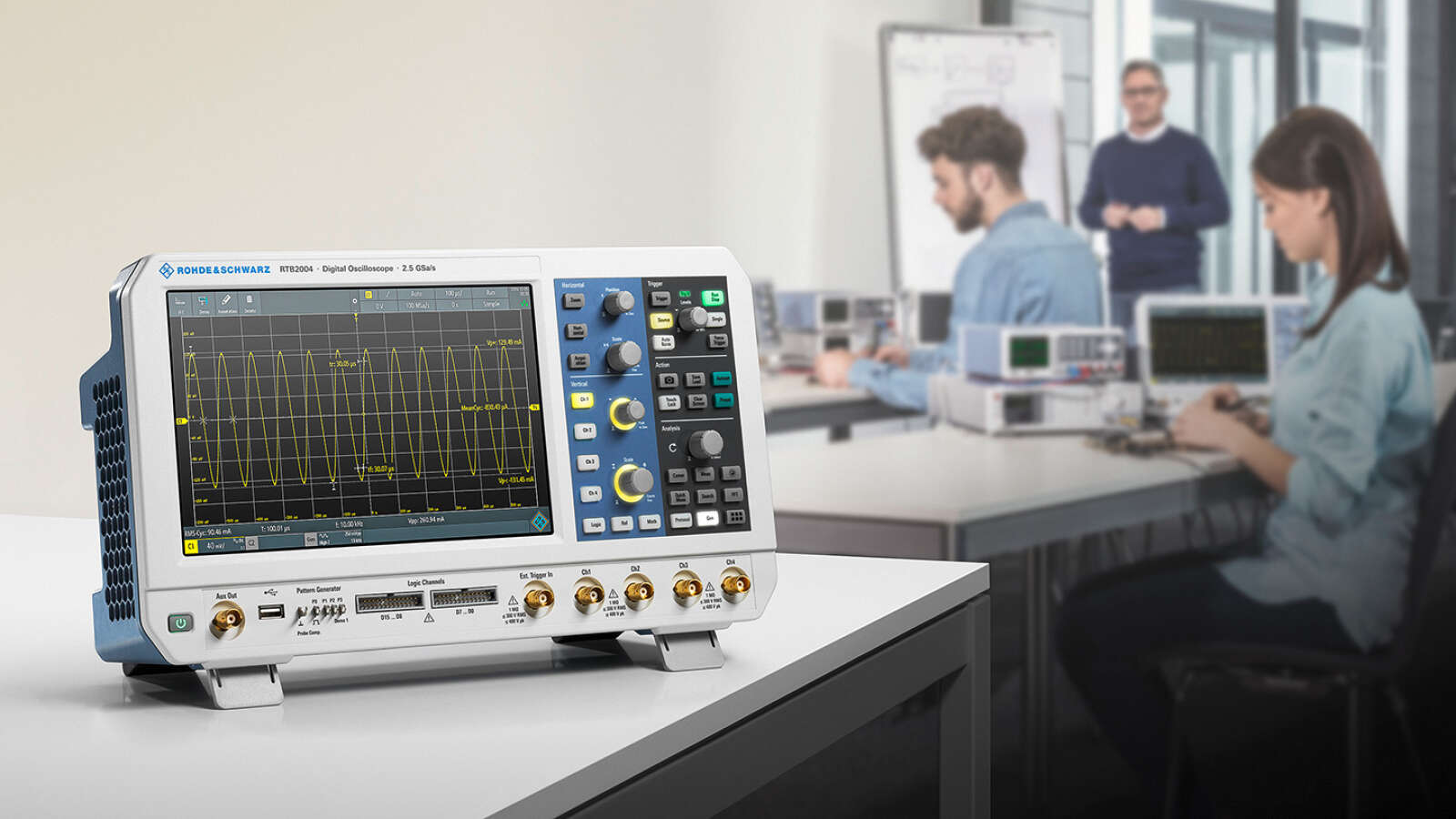

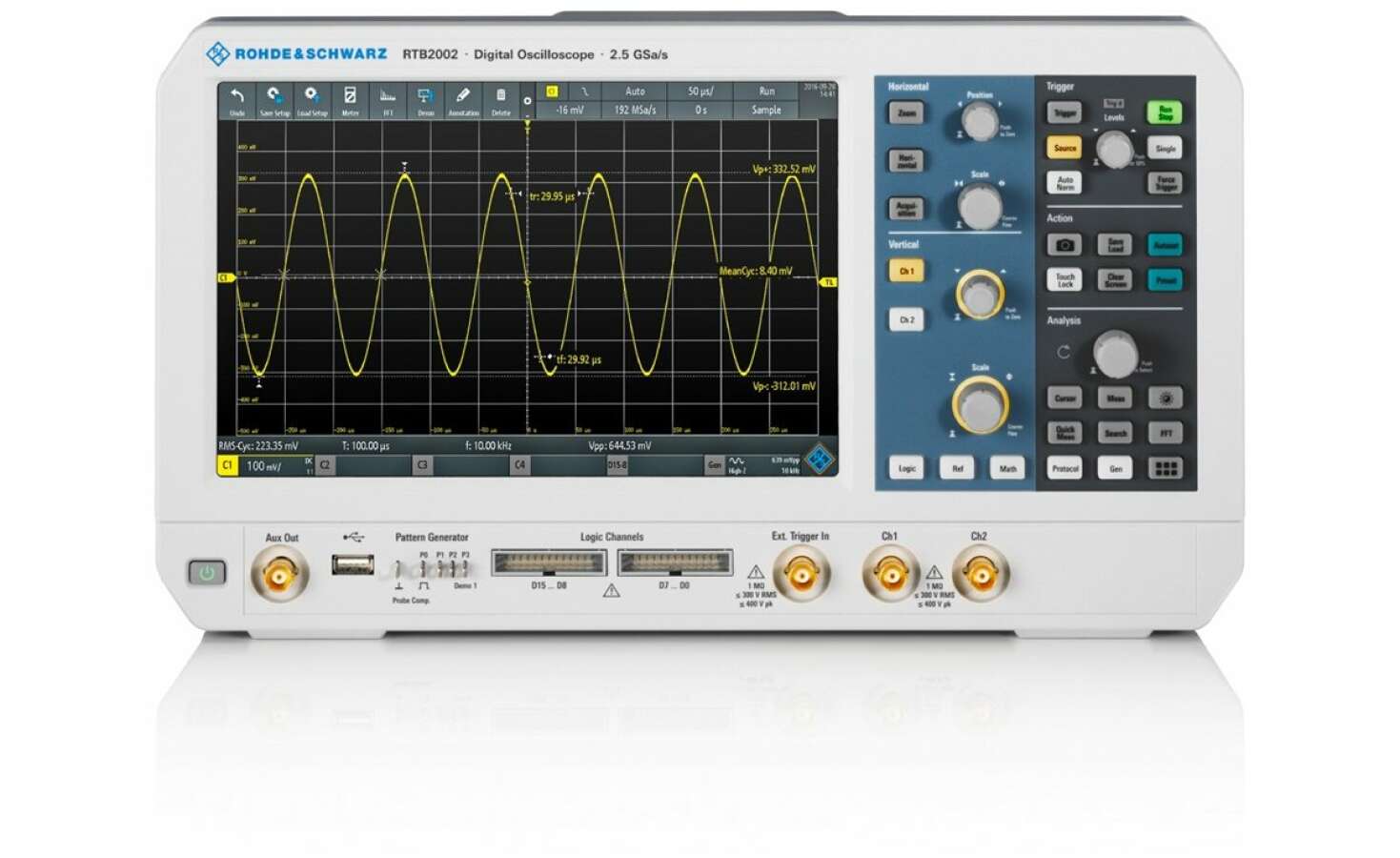

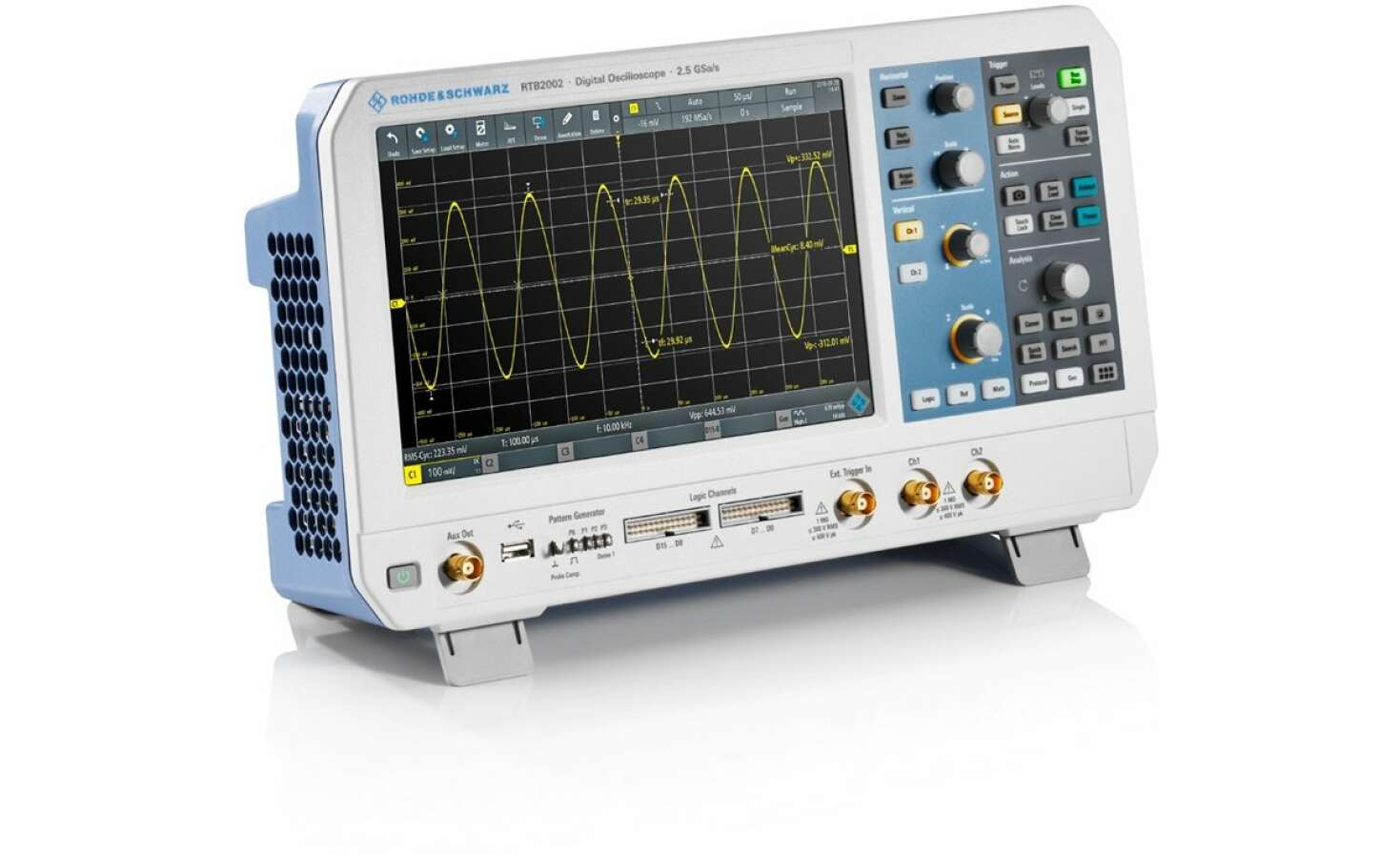

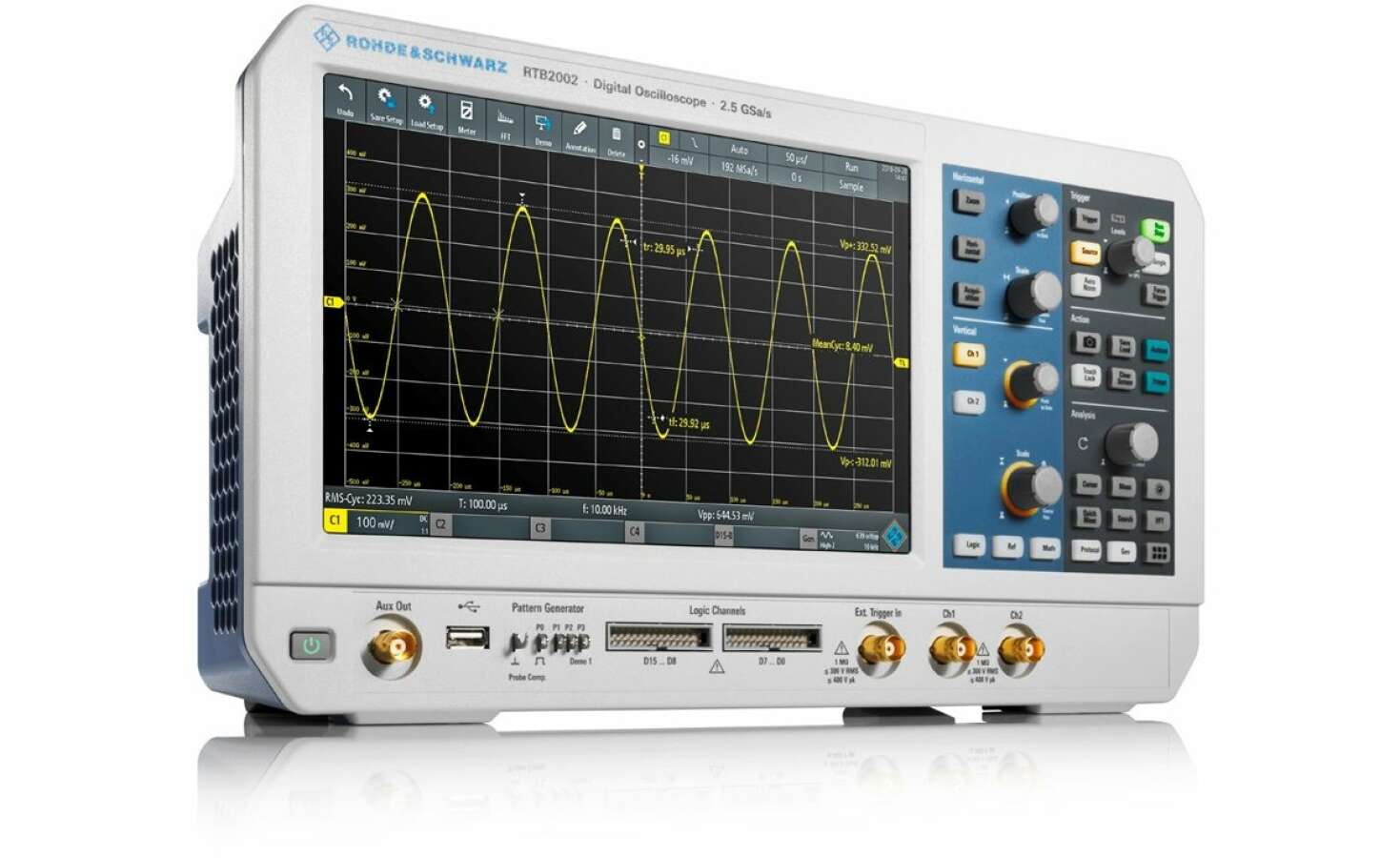

Rohde&Schwarz RTB2K-202 - осциллограф RTB2002, 2 канала, 200 МГц

Артикул: RS-RTB2K-202

Товар не поставляется

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Rohde&Schwarz RTB2002 – это не просто прибор с функциями осциллографа серии RTB2000. Он содержит в себе логический анализатор, анализатор протоколов, генератор сигналов и тестовых последовательностей, а также цифровой вольтметр. В прибор также интегрированы отдельные рабочие режимы для частотного анализа, тестирования по маске и длительного захвата данных.



Особенности:

  • Режим смешанных сигналов (MSO –опционально) с 16 логическими каналами;
  • Синхронизация и декодирование данных последовательных интерфейсов (опционально);
  • Высокоскоростная система сбора данных с функцией архива;
  • Вертикальное разрешение 10 бит;
  • Чувствительность 1 мВ/дел.;
  • Множество функции автоматических измерений, математических функций, контроль на основе масок, анализ спектра на основе БПФ;
  • Встроенный генератор функций с полосой до 25 МГц;
  • Встроенный генератор кодовых последовательностей;
  • Встроенный 3-разрядный вольтметр;
  • Встроенный 6-разрядный частотомер;
  • Цветной емкостной сенсорный дисплей диагональю 10,1 дюймов;
  • Масса 2,5 кг.



Комплект поставки:

  • Прибор с опцией расширения частотного диапазона RTB-B221 ;
  • Кабель питания;
  • Пассивный пробник RT-ZP03 для каждого канала.



Технические характеристики Rohde&Schwarz RTB2K-202

Параметр Значение
Система вертикального отклонения

Количество  каналов

2

Полоса пропускания (на уровне –3 дБ) при 50 Ом

200 МГц

Время нарастания (расчетное)

1,75 нс

Входной импеданс

1 МОм ± 2 % и 19 пФ ± 2 пФ (изм.)

Чувствительность по входу

при максимальной полосе пропускания во всех диапазонах

от 1 мВ/дел до 5 В/дел

Точность усиления по постоянному напряжению

смещение и позиция = 0, максимальное изменение рабочей температуры ±5 °C после саморегулировки

входная чувствительность > 5 мВ/дел

± 1,5 % полной шкалы

входная чувствительность ≤ 5 мВ/дел

± 2 % полной шкалы

Разрешение  АЦП

10 бит, до 16 бит при децимации с высоким разрешением

Система сбора данных

Максимальная частота дискретизации
(в режиме реального времени)

1,25 млрд отсчетов/с;
2,5 млрд отсчетов/с

Память для собранных данных

стандартная



с опцией RTB-K15

10 млн отсчетов; 20 млн. отсчетов с чередованием;


160 млн отсчетов сегментированной памяти

Система  горизонтального  отклонения

Диапазон временной развертки

выбирается от 1 нс/дел до 500 с/дел

Система синхронизации (запуска)

Типы запуска

стандартные







опция

по фронту, по длительности, по видеосигналу (PAL, NTSC, SECAM,

PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), по шаблону, по

строке, по последовательной шине;



I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN

Функции анализа и измерений

Быстрое измерение (QuickMeas)

при нажатии кнопки измеренные значения непрерывно "записываются" на осциллограмму

размах напряжения, положит. пик, отриц. пик, время нарастания, время спада, среднее значение, среднеквадратическое значение, время, период, частота

Математические операции с сигналом

сложение, вычитание, умножение, деление, БПФ

Опция MSO

Цифровые  каналы

16 (2 логических пробника)

Частота дискретизации

1,25 млрд отсчетов/с

Память для собранных данных

10 млн отсчетов

Генераторсигналов

Разрешение, частота дискретизации

14 бит, 250 млн отсчетов/с

Амплитуда

высокое-Z; 50 Ом

от 20 мВ до 5 В (размах); от 10 мВ до 2,5 В (размах)

Смещение пост.составл.

высокое-Z; 50 Ом

±2,5 В; ±1,25 В

Диапазоны частот формируемых сигналов

синусоидальный

от 0,1 Гц до 25 МГц

импульсный/прямоугольный

от 0,1 Гц до 10 МГц

пилообразный/треугольный

от 0,1 Гц до 1 МГц

шумовой

макс. 25 МГц

Произвольный

частота дискретизации; объем памяти

макс. 10 млн отсчетов/с; 16 тыс. точек

Общие данные

Экран

10,1" WXGA цветной TFT дисплей (1280 × 800 пикселей)

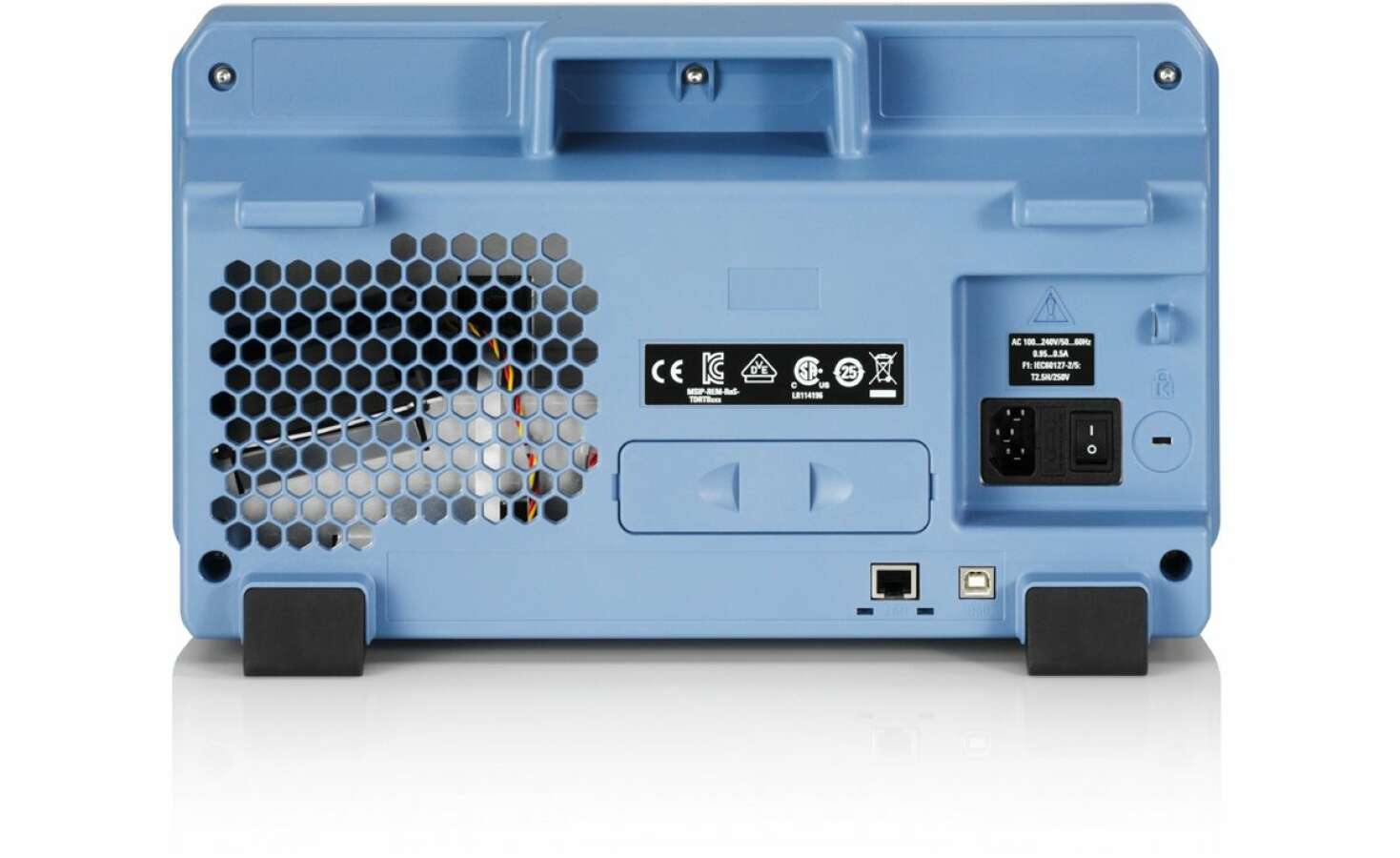

Интерфейсы

USB (хост) с MTP, USB (устройство), LAN, мощный веб-сервер для дистанционного отображения и работы

Акустический  шум

максимальный уровень звукового давления на расстоянии 1,0 м

28,3 дБ(A)

Габариты (Ш х В х Г), мм

390  × 220  × 152

Масса, кг

2,5

Опции и аксессуары Rohde&Schwarz RTB2K-202

Артикул  Наименование  Код

Вариант расширения полосы пропускания

RTB-B241

Расширение полосы пропускания осциллографов RTB2004 до 100 МГц

1333.1257.02

RTB-B242

Расширение полосы пропускания осциллографов RTB2004 до 200 МГц

1333.1263.02

RTB-B243

Расширение полосы пропускания осциллографов RTB2004 до 300 МГц

1333.1270.02

 Программные опции

RTB-B1

Анализ смешанных сигналов для моделей без функции MSO, 250 МГц

1333.1105.02

RTB-B6

Генератор сигналов произвольной формы

1333.1111.02

RTB-K1

Синхронизация и декодирование последовательных данных I2C/SPI

1333.1011.02

RTB-K2

Синхронизация и декодирование последовательных данных UART/RS-232/RS-422/RS-485

1333.1028.02

RTB-K3

Синхронизация и декодирование последовательных данных CAN/LIN

1333.1034.02

RTB-K15

Архив и сегментированная память

1333.1040.02

Несимметричные пассивные пробники

RT-ZP03

Несимметричный пассивный пробник 300 МГц/10 МГц, 10:1/1:1, 10 МОм/1 МОм, 400 В, 12 пФ/82 пФ

3622.2817.02

RT-ZP05

Несимметричный пассивный пробник 500 МГц, 10:1, 300 В (СКЗ), 10 пФ

3623.2927.02

RTM-ZP10

Несимметричный пассивный пробник 500 МГц, 10 МОм, 10:1, 400 В, 9,5 пФ

1409.7708.02

RT-ZP1X

Несимметричный пассивный пробник 38 МГц, 1 МОм, 1:1, 55 В, 39 пФ

1333.1370.02

Высоковольтные несимметричные пассивные пробники

RT-ZH03

Высоковольтный несимметричный пассивный пробник 250 МГц, 100:1, 100 МОм, 850 В, 6,5 пФ

1333.0873.02

RT-ZH10

Высоковольтный несимметричный пассивный пробник 400 МГц, 100:1, 50 МОм, 1000 В, 7,5 пФ

1409.7720.02

RT-ZH11

Высоковольтный несимметричный пассивный пробник 400 МГц, 1000:1, 50 МОм, 1000 В, 7,5 пФ

1409.7737.02

Токовые пробники

RT-ZC02

Токовый пробник 20 кГц, пост./перем. ток, 10 А/1000 А

1333.0850.02

RT-ZC03

Токовый пробник 100 кГц, пост./перем. ток, 30 А

1333.0844.02

RT-ZC10

Токовый пробник 10 МГц, пост./перем. ток, 150 А

1409.7750.02

RT-ZC20

Токовый пробник 100 МГц, пост./перем. ток, 30 А

1409.7766.02

RT-ZC30

Токовый пробник 120 МГц, пост./перем. ток, 5 А

1409.7772.02

RT-ZA13

Источник питания для токовых пробников

1409.7789.02

Активные дифференциальные пробники

RT-ZD01

Активный дифференциальный пробник100 МГц, 1000:1/100:1, 8 МОм || 1000 В (СКЗ), 3,5 пФ

1422.0703.02

RT-ZD02

Активный дифференциальный пробник 200 МГц, 10:1, 1 МОм, 20 В дифф., 3,5 пФ

1333.0821.02

Дополнительные принадлежности

RTB-Z1

Защитная крышка на переднюю панель

1333.1728.02

RTB-Z3

Мягкая сумка

1333.1734.02

ZZA-RTB2K

Комплект для монтажа в стойку

1333.1711.02
