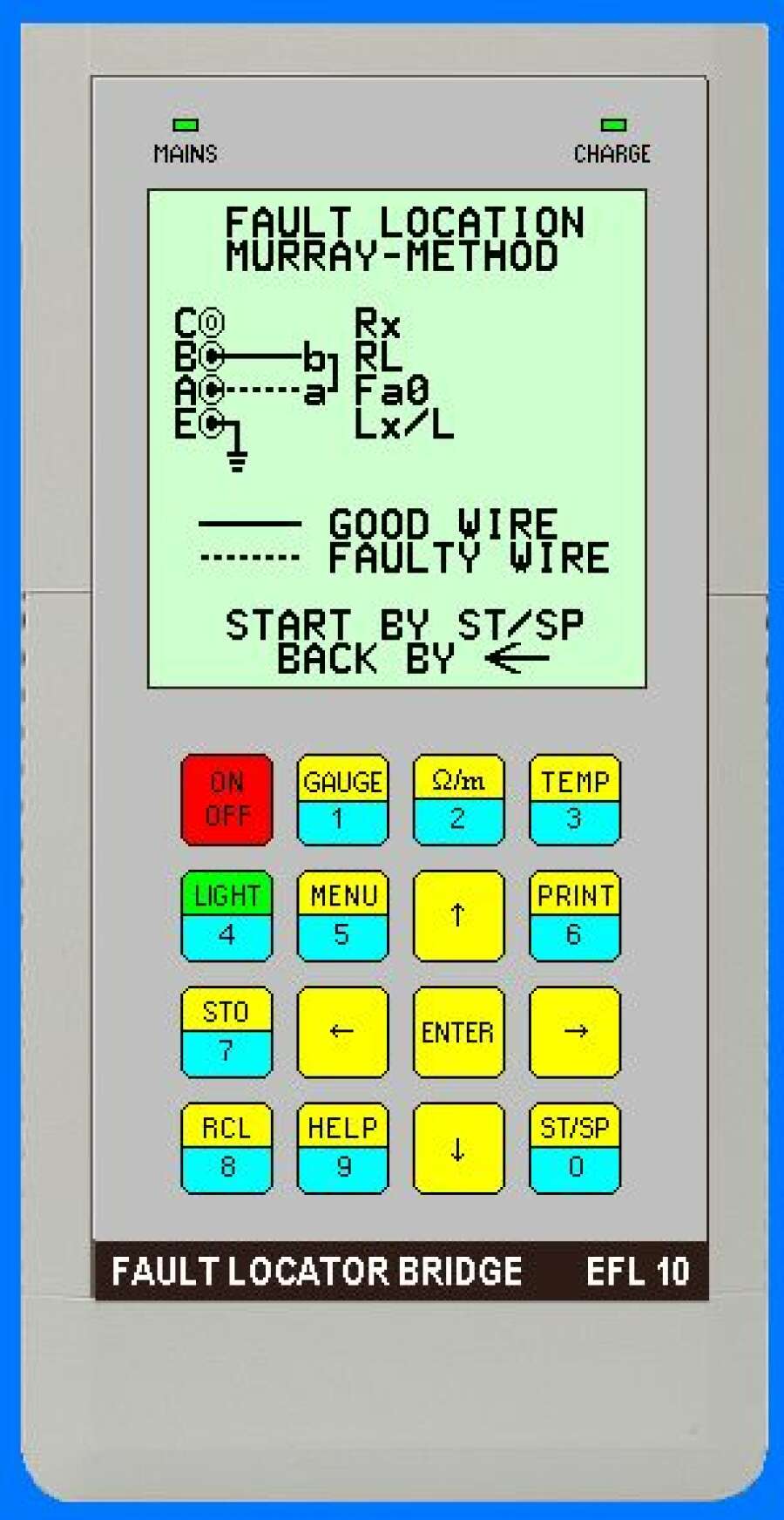

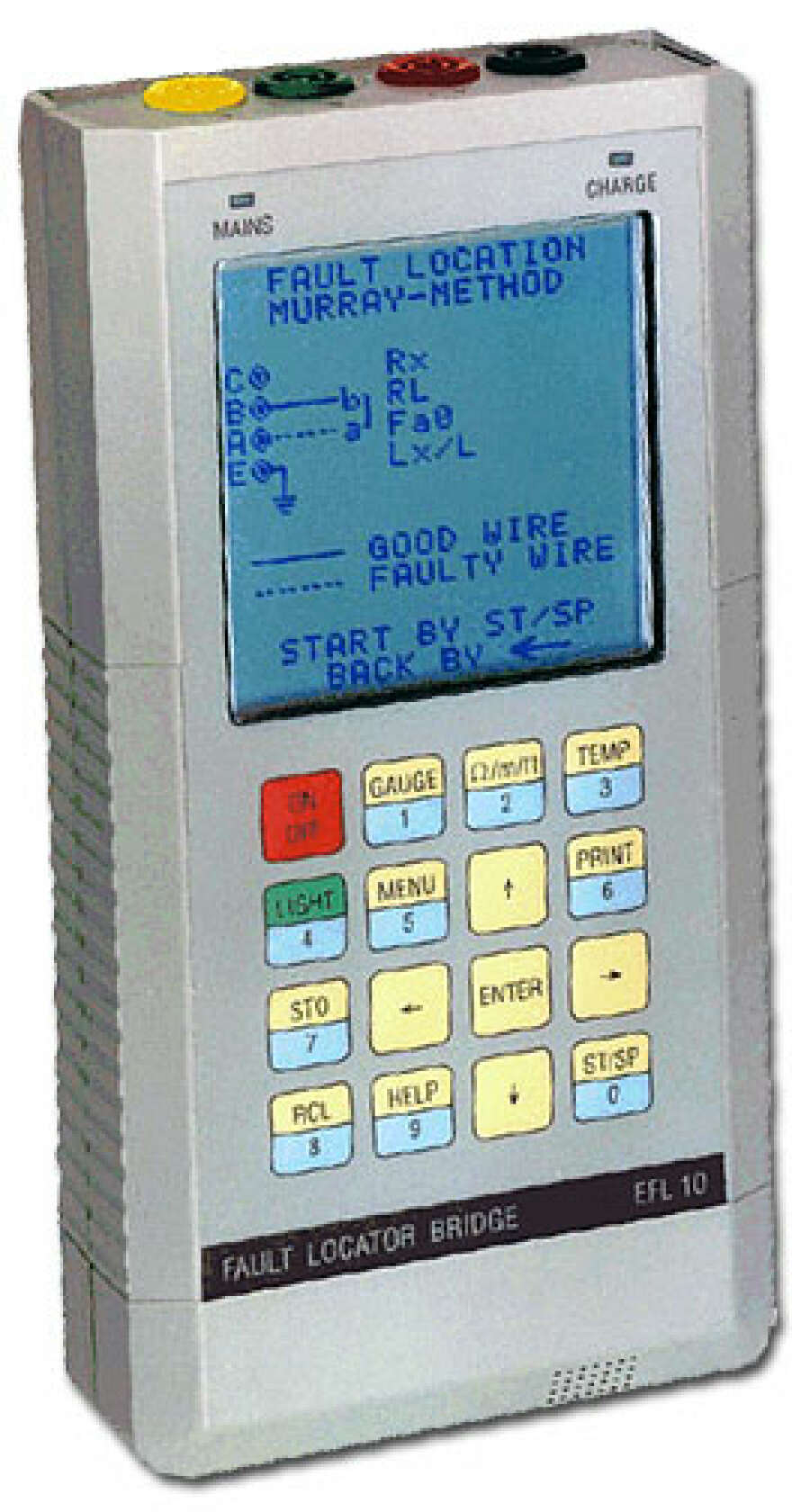

Elektronika EFL-10 - измерительный мост постоянного и переменного тока

Артикул: ELK-EFL-10

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Elektronika EFL-10 - измерительный мост постоянного и переменного тока. Он предназначен для тестирования качества кабелей связи, а также быстрого и точного определения места повреждения в них.

Особенности измерительного моста Elektronika EFL-10

  • Измерения постоянным и переменным током при определении места повреждения
  • Измерение сопротивления изоляции, шлейфа и омической асимметрии
  • Измерение рабочей емкости и емкости провод-экран
  • Измерение обрыва и разбитости
  • Функции цифрового мультиметра (DMM)
  • Измерение температуры кабеля с помощью внешнего пробника
  • Простая работа с прибором с помощью управляемого меню
  • Сохранение установок и результатов измерений
  • Результаты могут регистрироваться на внешнем принтере или компьютере
  • Программа для поддержки процедуры калибровки в соответствии с ИСО 9000
  • Портативное исполнение

Основные характеристики EFL-10

Измеряемый параметр Диапазон измерений Погрешность
Эл. сопротивление шлейфа 1 - 10000 Ом 0,2%
Омическая асимметрия 1 - 5000 Ом 0,2%
Эл. сопротивление изоляции 0,1 - 20000 Мом 0,2-30%
Электрическая емкость 1- 25000 нФ 0,5%
Расстояние до места обрыва % , метры 0,2%

Комплект поставки Elektronika EFL-10

Комплектующая Кол-во
Прибор Elektronika EFL-10 1 шт.
Сетевой адаптер Y146-001 1 шт.
Батарея (встроенная) 326-210-000 1 шт.
Блок фильтра EFF 50 1 шт.
Комплект измерительных кабелей Y107-355 1 компл.
Последовательный кабель для присоединения к PC Y107-302 1 шт.
Программа для PC SW-325-902-000 1 шт.

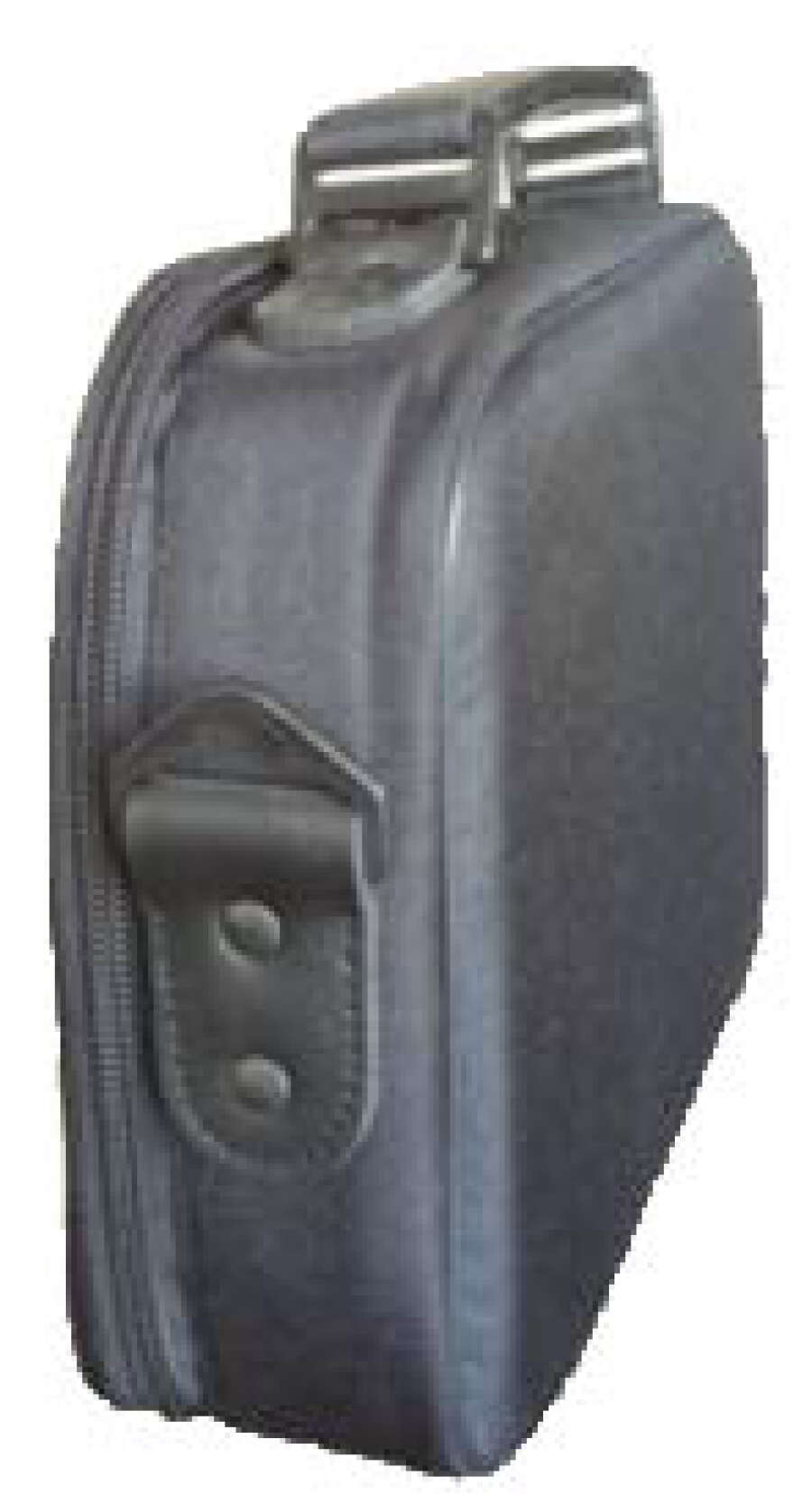

Футляр для переноски Y147-007 1 шт.
Наплечная сумка Y147-005 1 шт.
CD, содержащий ОМ и СС CD 325-000-000E 1 шт.
Руководство по эксплуатации .OM 325-000-000E 1 шт.

Технические характеристики Elektronika EFL-10

Параметр Значение
Сопротивление шлейфа Диапазон измерений от 1 Oм до 10 кОм
Погрешность ±0,2% пок. ±0,1 Oм (от 100 Oм до 10 кОм)
Омическая асимметрия (∆R) Диапазон измерений RL от 1 Oм до 5 кОм
Диапазон измерений ∆R от 1 Oм до 1000 Ом
Погрешность ∆R
  • от 1 до 10 Oм ............................... ±1% пок.±0,1 кОм
  • от 10 до 100 Oм ..........от ±1% до 0,2% пок.±0,1 Ом
  • от 100 до 1000 Oм ....................±0,2% пок.±0,05 Ом
Сопротивление изоляции Диапазон измерений от 10 кОм до 100(20000) МОм
Погрешность
  • от 100 кОм до 10 МОм................ ±1% пок.±1 цифра
  • от 10 кОм до 100 МОм................................±2% пок.
  • от 100 кОм до 3000 МОм......................... ±10% пок.
  • от 3000 до 10000 МОм .............................±20% пок.
  • от 10000 до 20000 МОм ...........................±30% пок
Емкость Диапазон измерений от 1 нФ до 10(25) мкФ
Тангенс δ от 0,0001 до 0,1
Погрешность от 10 нФдо 10 мкФ)............ ±0.5% пок.±1 цифра
Измерительная частота 11 Гц
Определение места повреждения постоянным током Методы измерения
  • Петля Мюррея
  • Трехточечный
  • Улучшенный Гектора (Кюпфмюллера)
  • Двухпарный
Диапазон сопротивления шлейфа от 1 Ом до 10 кОм
Погрешность Lx/L (RL = 2 кОм, Lx/L=от 0,1 до 1):
  • Повреждение <1 MОм ............. ±0,1% пок.±1 цифра
  • Повреждение от 1 до 5 MОм.. ±0,2% пок.±1 цифра
  • Повреждение от 5 до 25 MОм.... ±1% пок.±1 цифра
  • Повреждение от 25 до 100 MОм±5% пок.±1 цифра
Измерительное напряжение макс. 100 В
Измерительный ток макс. 400 мкА
Встроенный фильтр >70 дБ на 50 Гц
Сохраняемые параметры кабеля
  • Стандартных Cu и Al кабелей
  • Определяемых пользователем кабелей
  • Определяемого пользователем многосекционного кабеля
  • Определяемого пользователем пупинизированного кабеля
Определение места повреждения переменным током Обрыв провода, с утечкой и без утечки
Диапазон измерений (в зависимости от кабеля) до 20 км
Погрешность Lx/L (от 20 нФ до 10 мкФ).±(от 0,2 до 1)% пок.±1 цифра
Измерительная частота 11 Гц
Определение места разбитости
Диапазон измерений (в зависимости от кабеля) до 20 км
Погрешность Lx/L и L2/L (от 20 нФ до 10 мкФ)....±(от 0,2 до 1)% пок.±1 цифра
Измерительная частота 11 Гц
Напряжение Постоянное (DC) от 0 до 100 В
Переменное (AC) от 0 до 100 ВЭФФ
Погрешность ±1% пок. ±0,1 В
Диапазон частот от 15 до 300 Гц
Температура (с температурным пробником Pt 1000 - опция Y-146-014) Диапазон температур от −20 до +60°C
Разрешение 0,1°C
Погрешность ±0,4°C
Сохранение и распечатка результатов измерений Память для 128 экранов результатов
Печать с экрана результатов или из памяти через интерфейс RS232C
Соединители Соединители для измерительных кабелей 4 мм безопасные банановые гнезда
Интерфейс для принтера или PC 9-конт. D-Sub для RS232C
Зарядное устройство 2.1 / 5,5 мм
Общие характеристики Источник питания встроенная аккум. батарея
Время работы прибл. 8 часов
Внешнее зарядное устройство сетевой адаптер
Время заряда в режиме быстрого заряда менее 3 часов
Отключение питания автоматически через 10 минут после нажатия клавиш
Дисплей графический с подсветкой, ЖКИ 192 x 192
Защита входа 100 ВЭФФ 50 Гц, 140 В=, 100 мAПИК, для 30 с
Условия окружающей среды Нормальные условия +23°C ± 5°C, RH от 45% до 75%
Оптимальный рабочий диапазон от 0°C до +40°C, RH от 30 до 75% *(< 25 г/м3 )
Допустимый рабочий диапазон от −10°C до +50°C, RH 30 до 75% *(< 25 г/м3 )
Транспортирование/хранение от −20°C до +70°C, RH от 10% до 75% *(< 35 г/м3)
Размеры   200 x 100 x 40 мм
Масса   0,8 кг



Опции и аксессуары к Elektronika EFL-10

Код по каталогу Наименование
ELK-Y-146-014 Температурный пробник РТ1000
ELK-367-000 Адаптер питания от автомобильного прикуривателя
