Эрстед ТДИ-МА - комплект трассодефектоискателя

Артикул: 3-20-7009

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Трассодефектоискатель Эрстед ТДИ-МА – это универсальный прибор, позволяющий на местности определять местоположение и направление кабельных линий и металлических трубопроводов, а также определять место их повреждения (обрыв, короткое замыкание, повреждение защитной оболочки, коррозия, понижение сопротивления изоляции).

Трассодефектоискатель ТДИ-МА заменяет приборы: ТИ-03М, ТИ-05, ТИ-05-2, ТИ-05-3, ТДИ-02М, ТДИ-05М, ТДИ-05М-2, ТДИ-05М-3, ТИ-05Ц.

Трассодефектоискатель ТДИ-МА служит для проведения следующих видов работ на кабельных линиях и металлических трубопроводах:

  • определение места прохождения трассы
  • определение направления трассы
  • определение глубины прокладки трассы
  • определение места повреждения трассы (обрыв, короткое замыкание, повреждение изоляции и пр.)

Особенности трассодефектоискателя Эрстед ТДИ-МА

  • Полностью электронное управление режимами
  • ЖК-дисплей, отображающий режимы работы
  • Цифровая фильтрация сигнала (позволяет значительно повысить помехозащищенность и избирательность приемника)
  • Дополнительное подавление индустриальных помех (50 - 100 Гц) допускает работу вблизи контатных линий железных дорог и в иных неблагоприятных условиях
  • Полностью автоматический выбор необходимого коэффициента усиления в пределах 5 декад
  • Наличие 7 Гц канала, что делает возможным разделение ёмкостной и гальванической утечек и отфильтровать блуждающие токи
  • Возможность работы как с использованием наушников или встроенного динамика, так и по показаниям на ЖК-дисплее
  • Скоростное зарядное устройство в сочетании Li-Ion аккумулятором позволяет не только полностью зарядить аккумулятор за 2 часа, но и оперативно подзаряжать его за 15-20 минут без каких-либо неблагоприятных последствий (Li-Ion аккумулятор не имеет эффекта «памяти»)
  • Микропроцессорный контроль за состоянием аккумулятора позволяет своевременно отключить прибор в автоматическом режиме, предохраняя аккумулятор от разрушения перезарядом
  • Брызгозащитная пленочная клавиатура

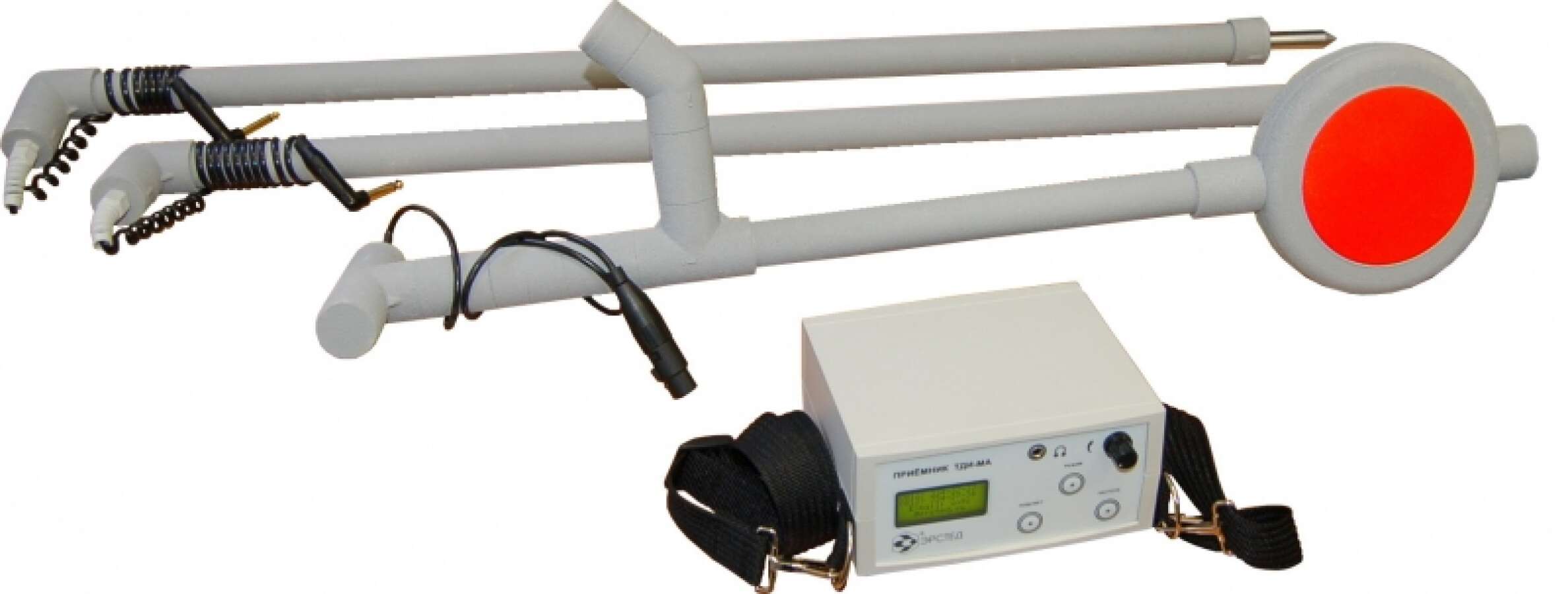

Комплект поставки

  • Приемник ТДИ-МА (измерительный блок) – 1 шт.
  • Генератор ИЗИ-6М – 1 шт.
  • Дискообразная поисковая антенна – 1 шт.
  • Штырь для поиска утечек – 2 шт.
  • Блок питания (зарядное устройство) – 1 шт.
  • Руководство по эксплуатации – 1 шт.
  • Cумка для аксессуаров – 3 шт.

Технические характеристики приемника Эрстед ТДИ-МА

Методы поиска
  • индукционный
  • контактный

Рабочие частоты (индукционный метод)

  • 50 Гц
  • 893 Гц
  • 2430 Гц
  • 8930 Гц
Рабочие частоты (контактный метод)
  • 7 Гц
  • 50 Гц
  • 893 Гц
  • 2430 Гц
  • 8930 Гц
Активная фильтрация
  • аналоговая
  • цифровая
Вывод информации
  • ЖК-дисплей 98х32 мм
  • встроенный динамик
  • головные телефоны (опционально)
Время непрерывной работы от аккумуляторной батареи 8 часов
Диапазон рабочих температур -20°С …+40°С
Вес 2,5 кг
Габариты
  • 350 х 850 х 260 мм
  • 300 х 400 х 250 мм

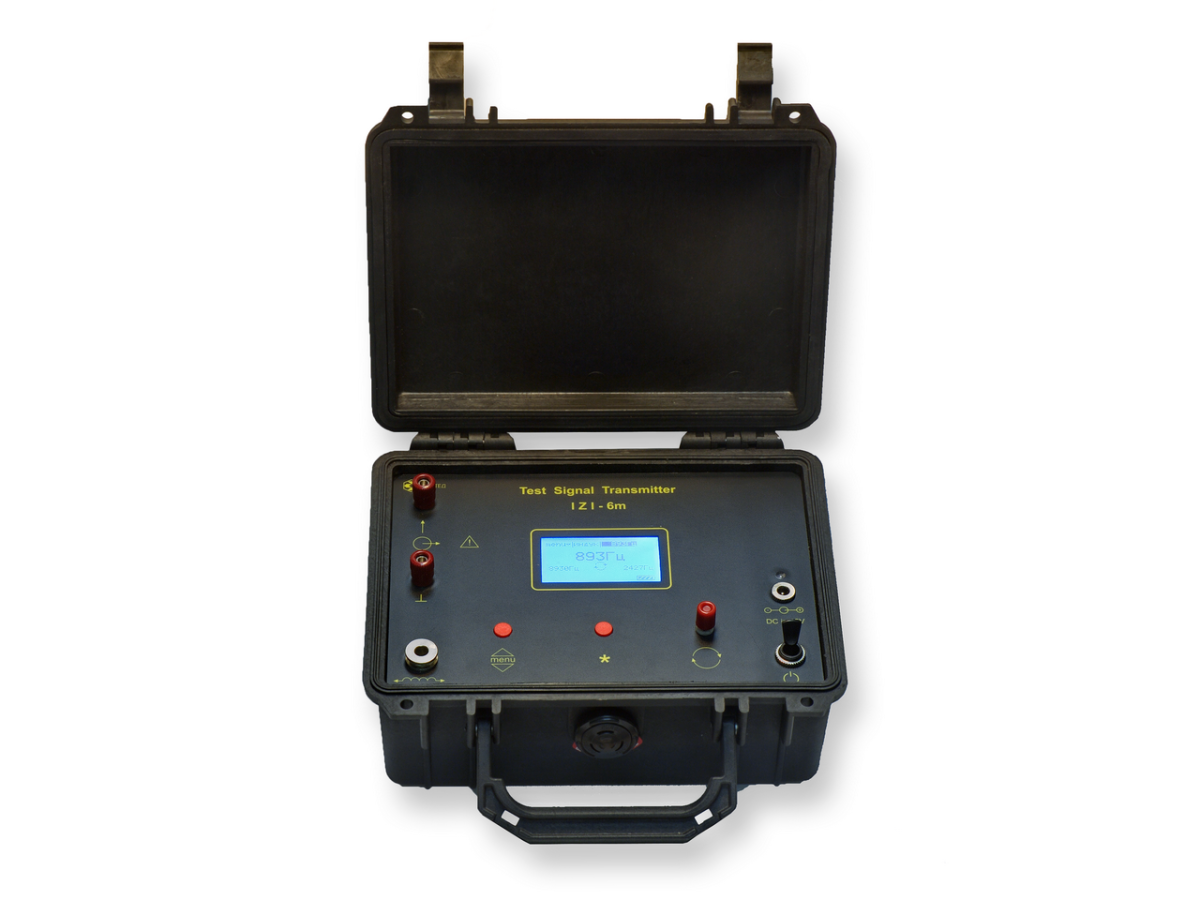

Технические характеристики генератора Эрстед ИЗИ-6М

Заводские частоты (для работы с приемниками ТИ-05-3, ТДИ-05М-3 и ТДИ-МА)
  • 7 Гц
  • 893 Гц
  • 2,43 кГц
  • 8,93 кГц
Пользовательские частоты
300 – 40000 Гц
Точность установки пользовательских частот  не более ±0,5% от устанавливаемого значения частоты
Шаг установки пользовательских частот  1 Гц
Временной интервал следования зондирующих импульсов в режиме ИГ
  • пачка – 0,375 с
  • пауза – 0,125 с
Выходная мощность 1…6 Вт в зависимости от нагрузки в диапазоне 1,5 Ом … 1 кОм
Измерение напряжения 0 ... 400 В (постоянное, переменное)
Согласование с нагрузкой автоматическое
Возможность неконтактного подключения к трассе через выносной герметичный резонансный индуктор
Дисплей монохромный ЖК-дисплей 128*64 точки с подсветкой
Время непрерывной работы

не менее 10 часов, в зависимости от нагрузки при температуре 10°С... +30°С

Питание
  • встроенный аккумулятор 12 В
  • внешний источник 12 В
  • сеть 220 В, 50 Гц через адаптер
Диапазон рабочих температур -20°С …+50°С при влажности до 95%, без конденсата
Вес с аккумулятором 4,5 кг
Габариты прибора 235 х 190 х 115 мм

Применение трассодефектоискателя Эрстед ТДИ-МА

Трассодефектоискатель ТДИ-МА применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий и трубопроводов:

  • медножильные кабели связи (ТПП, МКС и т.п.)
  • кабели сигнализации и управления (СБПЗАВпШп и т.п.)
  • силовые кабели (АСБ, ВВГ и т.п.)
  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.)
  • оптические бронированные кабели (ДПС, СПС, ДАС, САС и т.п.)
  • водопровод, газопровод, нефтепровод.

Трассодефектоискатель может применяться в строительных организациях для предотвращения возможности повреждения коммуникаций при проведении земляных работ.

Опции и аксессуары для приемника Эрстед ТДИ-МА

ИЗИ-100 Генератор трассоискателя (источник зондирующих импульсов) мощностью 100 Вт
3-30-7010-3 Телефоны головные (наушники)
