NETSCOUT AirMagnet Survey - ПО для проектирования и развертывания Wi-Fi сетей

NetAlly AirMagnet Survey (ранее поставлялся под торговыми марками Fluke Networks, NetScout) – серия решений для планирования, проектирования, развертывания и диагностики беспроводных локальныех сетей 802.11a/b/g/n/ac/ax, включая Wi-Fi 6. Она включает в себя два анализатора:

AirMagnet Survey Express - базовое решение для обследования и диагностики WiFi сетей

AirMagnet Survey PRO - компплексное решение для проектирования, планирования и углубленного обследования WiFi сетей

Внимание: В комплект поставки анализаторов входит только лицензионный ключ.

Для проведения диагностики беспроводной сети анализатор NetAlly AirMagnet Survey может использовать любой встроенный в ноутбук или внешний совместимый адаптер WiFi. Для повышения мобильности инженера и увеличения времени автономной работы обследование также может быть проведено приложением AirMapper Site Survey, инсталлированого по умолчанию в тестерах AirCheck G2 и EtherScope nXG. Результаты обследования загружаются в AirMagnet Survey PRO для дополнительного анализа и составления отчета.

Ключевые возможности NetAlly AirMagnet Survey

  • планирование и проектирование сетей WLAN (802.11a / b / g / n / ac / ax) без необходимости физического развертывания каких-либо точек доступа (AP) - только Survey PRO;
    • моделирования потерь мощности сигнала в элементах конструкции здания и других препятствиях распространению сигнала - только Survey PRO;
    • моделирование работы сети с использованием антенн с различными диаграммами направленности и оценка влияния характеристик антенн на работу WLAN (БЛВС) - только Survey PRO;
    • расчет количества точек доступа 802.11, их характеристик и точек размещения для обеспечения оптимального покрытия и производительности сети - только Survey PRO;
    • оценка ожидаемой пропускной способности WLAN (БЛВС) в каждой точке карты сети - только Survey PRO;

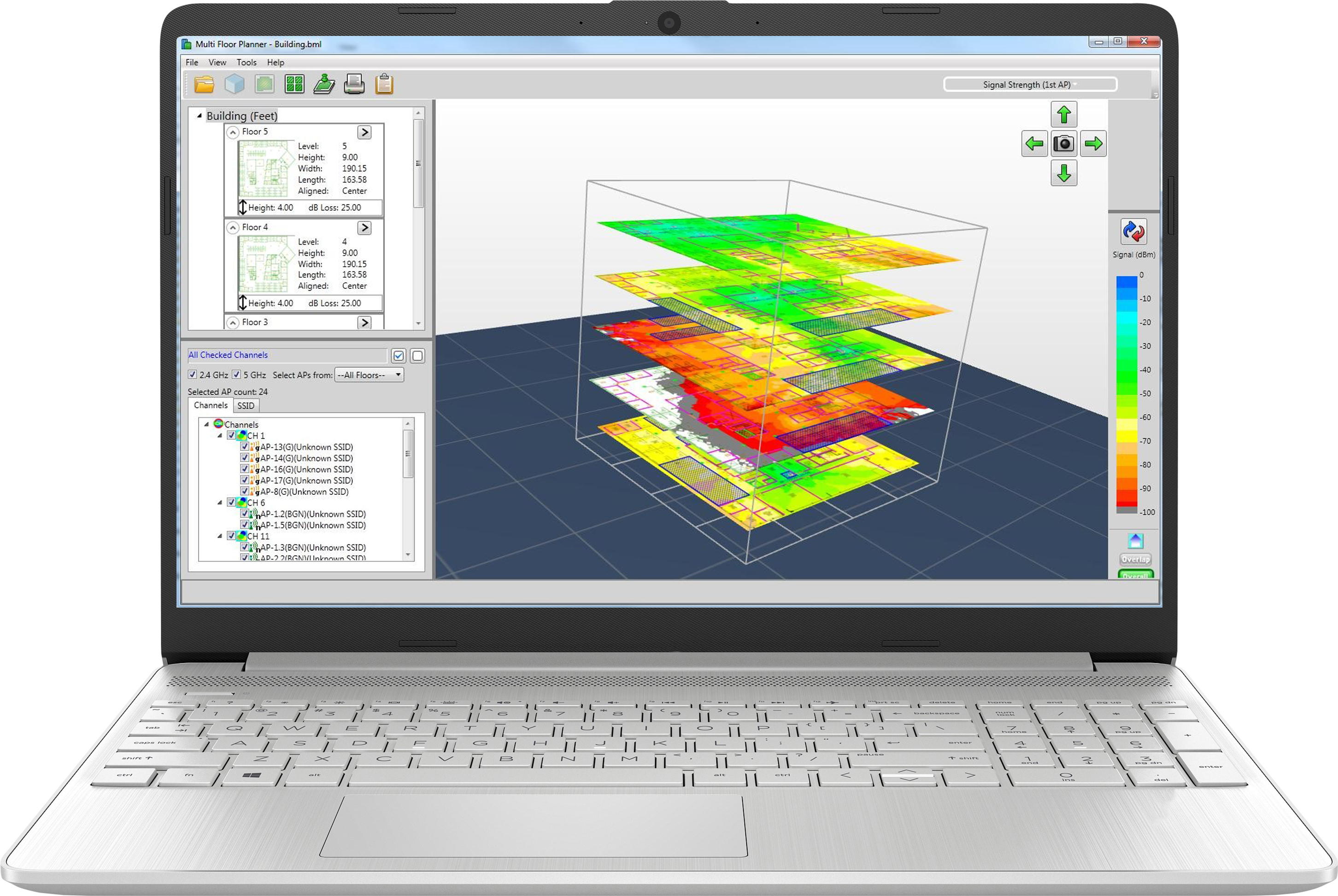

    • визуализация покрытия сети в многоэтажных планировках - только Survey PRO;
    • возможность импортирования чертежей (САПР) в различных форматах с указаниями характеристик материалов конструкции - только Survey PRO;
    • интеграция с Cisco WCS - только Survey PRO;
    • оценка бюджета развертывания WiFi сети - только Survey PRO;
    • имитация различных изменений в сети и предварительный просмотр последствий (изменение мощности передачи AP, канала вещания, настроек SSID, добавление шумов, изменение местоположения и количества точек доступа) - только Survey PRO;
    • планирование стратегии миграции по мере появления новых пользователей или технологий - только Survey PRO;
  • обследование сетей
    • поддержка детального обследования беспроводных сетей в помещениях;
    • поддержка обследования внешних сетей стандартов 802.11a/b/g/n/ac/ax с использованием GPS и интеграции с Google® Earth - только Survey PRO;
    • возможность проведения обследования в нескольких пассивных и активных режимах;
    • активное iPerf обследование объекта, имитирующее реальное поведение клиентов - только Survey PRO;
    • создание тепловых карт, обеспечивающих полную видимость покрытия WLAN, шума, SNR, помех, пропускной способности, скорости передачи данных в восходящем и нисходящем каналах, повторных попыток, потерь, MOS и т. д. (Survey Express не позволяет оценить пропускную способность);
    • встроенное средство проверки готовности и оптимизации Wi-Fi сети под голосовую связь (VoFi) - только Survey PRO
  • квалификация WiFi (отображение в численном и графическом (тепловые карты) виде результата "Прошел/Не прошел" для параметров WiFi сети, исходя из результатов проведенных измерений и заданных ограничений) - только Survey PRO
  • формирование профессиональных настраиваемых русскоязычных отчетов об измерениях (в том числе по стандарту PCI DSS), включающих табличные и графические данные, а также комментарии по их применению
    • гибкая настройка отчетов, возможность удаления/добавления разделов, логотипов, комментариев и др. (анализатор Survey Express имеет ограниченные возможности по созданию отчетов);
    • функция Diff View для сравнения двух разных исследований;
    • сравнение нескольких представлений и графиков одного исследования;
      • пример отчета 1
      • пример отчета 2
      • пример отчета 3

Видео обзор: "Развертывание и радио обследование WiFi - сетей 802.11 АС с помощью AirMagnet Survey PRO (NetAlly)"

Сравнение возможностей NetAlly AirMagnet Servey Express и Pro:

Функция AirMagnet Servey Pro AirMagnet Servey Express
Сценарии обследования площадки
Обследование внутри помещения + +
Обследование вне помещения (GPS) + -
Тепловые карты покрытия
Покрытие радиочастотного сигнала + +
Скорость передачи данных + +
Помехи в канале связи 802.11n/ac/ax (режим работы точки доступа, ширина канала, максимальная MCS, перекрывание каналов 802.11 ac/ax + -
Потеря / Повторная передача пакета + +
Поэтажное развертывание
Отображение и анализ данных одного этажа + +
Отображение и анализ данных нескольких этажей + -
Развертывания 802.11 802.11 a/b/g/n/ac/ax 802.11 a/b/g/n/ac/ax
Возможности обследования
Пассивные обследования (определение радиочастотных данных площадки: мощность сигнала, распределение каналов, уровень шумов, соотношение сигнал/шум, и др.) + +
Активные обследования (подключение к конкретной точке доступа, определение скоростей подключения) + +
Активные обследования Iperf (квалификация скоростей передачи для восходящих и нисходящих соединений, потери пакетов, частоты повторных попыток передачи) + -
Способность одновременного исследования (2 исследования в одно и то же время) + -
Охват безопасных для населения диапазонов частот (4,9 ГГц) + -
Моделирование данных + +
Активные инструменты + +
Исследование более 200 нестандартных каналов + -
Захват данных исследования и способность базового анализа
Карта интенсивности покрытия мощности сигнала + +
Карта интенсивности покрытия шума + +
Карта интенсивности покрытия SNR + +
Карта интенсивности помех канала + +
Карта интенсивности скоростей передачи данных PHY + +
Карта интенсивности повторной попытки передачи пакета + +
Карта интенсивности потери пакета + +
Визуализация карт интенсивности покрытия для вторичных и третичных точек доступа + +
Карта интенсивности пропускной способности WLAN + -
Исследования iPerf, показывающие производительность в восходящем и нисходящем каналах + -
Отображение режимов работы 11n и 11ac, MCS, пропускной способности 20/40/80/160 МГц + -
Схемы покрытия ширины канала (20/40/80/160 МГц) для развития оптимального планирования распределения канала + -
Перекрытие каналов 802.11ac + -
Возможности отчетности
Общий отчет о покрытии беспроводной локальной сети + +
Количество одновременно открытых в ПО проектов несколько 1
Функция Diff View для сравнения двух разных исследований + +
Опции представления в нескольких формах + -
Сравнение нескольких представлений и графиков одного исследования + -
Оценка готовности сети к BYOD + -
Общие отчеты о производительности беспроводной локальной сети + -
Отчеты о покрытии и производительности точек производительности/каналов/SSID + -
Отчет о планировании беспроводной локальной сети + -
Отчеты о помехах в каналах/точках доступа + -
Отчет AirWISE (системные требования) + -
Отчет о VoWLAN + -
Отчет об анализе спектра + -
Возможность создания, сохранения и передачи настраиваемых шаблонов отчета + -
Многоязычная поддержка для отчетов + +
Проверка проекта сети
Проверка проекта сети + -
Исследования передачи голосовых данных по беспроводным локальным сетям (VoWLAN) + -
Анализ радиочастотного спектра
Обнаружение и создание графика шумов и внутриканальных помех + +
Идентификация зон, в которых были обнаружены устройства, приводящие к помехам в спектре + -
Интеграция в ПО анализатора Spectrum XT (после покупки соответствующей лицензии) + -
Тепловые карты радиочастотного спектра (после покупки лицензии Spectrum XT) + -
Cisco Prime NCS/WCS
Интеграция приложения Survey (обследование) + -
Встроенное средство AirMagnet Planner для моделирования беспроводной локальной сети + После покупки модуля AirMagnet Planner
Сетевое планирование
Приложение AirMagnet Planner + -
Настраиваемые пользователем требования проектирования/приложений
Автоматизированная проверка сети + -
Проверка готовности сети к передаче голосовых данных + -
Проверка готовности местоположения + -
Оценка «пройдено/не пройдено» для требований проектирования и приложений + -
Экспертные рекомендации и советы + -

Поддерживаемые адаптеры

Подробнее...

Рекомендуемые производителем адаптеры, которые поддерживают полный функционал AirMagnet

USB адаптеры
Наименование Технология Интерфейс Поддержка работы 2х и более адаптеров одновременно Операционная система Заметки
NetAlly AM/D1080 802.11ac USB Да
  • Win 8 (64-bit)
  • Win 8.1 (64-bit)
  • Win 10 (64-bit)
  • Подробнее об NetAlly AM/D1080
Edimax AC1750 802.11ac USB Да
  • Подробнее о Edimax AC1750
Proxim 9100 802.11ac USB Да
Alfa AWUS1900 802.11ac USB Да



Proxim Orinoco 8494 Adapter (US/WD/JP versions) 802.11n USB Да
  • Win 7 (64-bit)
  • Win 8 (64-bit)
  • Win 8.1 (64-bit)
  • Win 10 (64-bit)
