NetAlly AirMagnet Planner – профессиональный инструмент для проектирования, моделирования и инсталляции беспроводных сетей (БЛВС) стандартов 802.11a/b/g/n/ac. Он позволяет учесть:

  • вносимое затухание сигнала всеми использованными в здании строительными материалами;
  • затухание радиосигналов на других препятствиях для их распространения (перегородки, стеллажи и др.);
  • конфигурации точек доступа (встроенная база разных моделей ТД);
  • диаграммы направленности антенн;
  • и множество других переменных

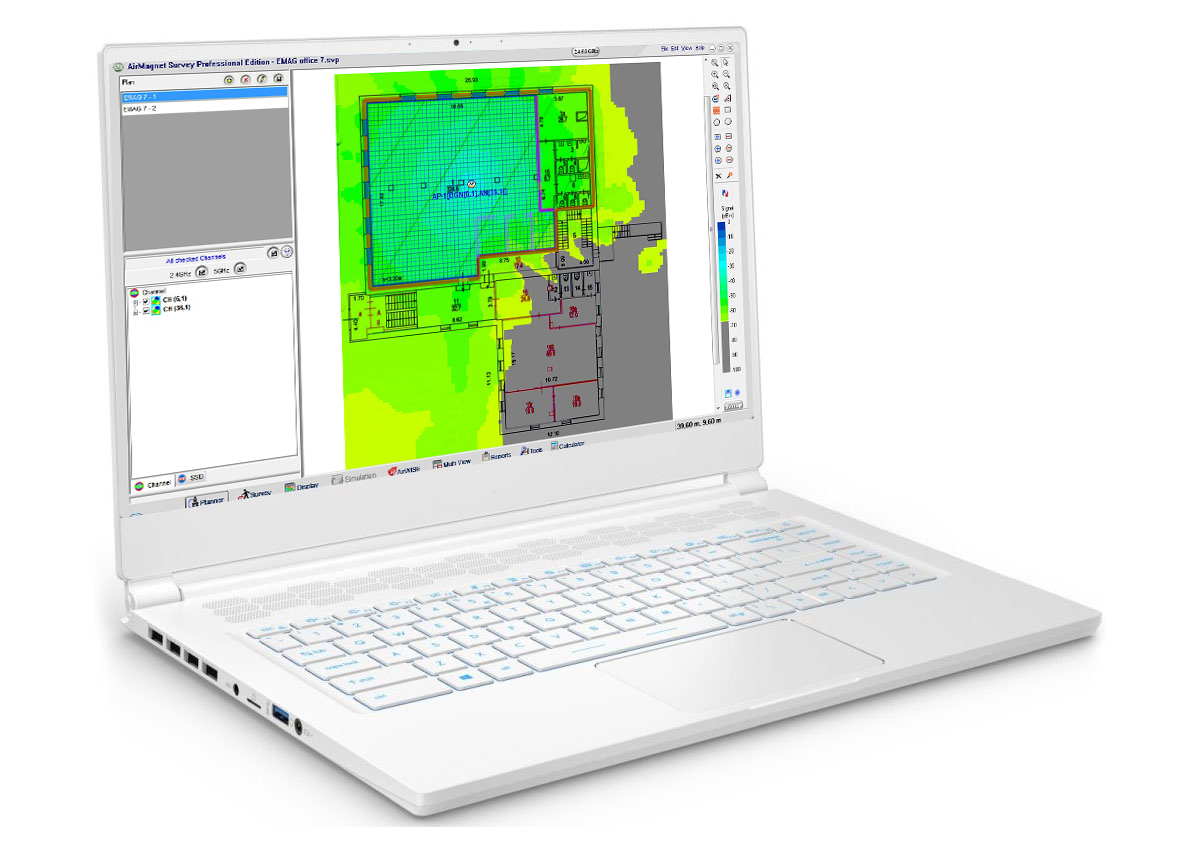

На основании рассчитанных данных NetAlly AirMagnet Planner определяет и отображает не только количество необходимых точек доступа, их характеристики и местоположение, но и прогнозирует тепловые карты силы сигнала и производительности WiFi сети еще на этапе ее проектирования.

NetAlly AirMagnet Planner предлагается в двух вариантах - как отдельный продукт и как интегрированный в комплект AirMagnet Survey PRO.

Функциональные возможности NetAlly AM/A4012G (AirMagnet Planner):

  • планирование и проектирование сетей WLAN (802.11a / b / g / n / ac / ax) без необходимости физического развертывания каких-либо точек доступа (AP);
  • моделирования потерь мощности сигнала в элементах конструкции здания и других препятствиях распространению сигнала;
  • моделирование работы сети с использованием антенн с различными диаграммами направленности и оценка влияния характеристик антенн на работу WLAN (БЛВС);
  • оптимизация количества точек доступа 802.11, их характеристик и точек размещения для обеспечения оптимального покрытия и производительности сети;
  • оценка ожидаемой пропускной способности WLAN (БЛВС) в каждой точке карты сети;
  • возможность импортирования чертежей (САПР) в различных форматах с указаниями характеристик материалов конструкции;
  • интеграция с Cisco WCS;
  • оценка бюджета развертывания WiFi сети;
  • планирование стратегии миграции по мере появления новых пользователей или технологий.

Видео обзор анализатора NetAlly AM/A4012G (AirMagnet Planner):

Технические характеристики NetAlly AM/A4012G (AirMagnet Planner)

Параметр Значение
Поддерживаемые форматы плана помещений (импорт, экспорт) .bmp, .dib, .dwf, .dwg, dxf, .emf, .gif, vsd, .jpg, .wmf, .vdx, and .png.
Стандарты планируемых сетей 802.11a/b/g/n/ac/ax
Поддерживаемая ширина канала до 160 Мгц

Требуемые технические характеристики ПК для установки NetAlly AM/A4012G (AirMagnet Planner)

Параметр Значение
Требования к ПК для установки ПО для планшетов, нетбуков и ноутбуков Операционная система Microsoft Windows 8 Pro/Enterprise 64-bit, Microsoft Windows 8.1 Pro/Enterprise 64- bit, или Microsoft Windows 10 Pro/Enterprise 64-bit.
Процессор Intel® Core™ 2 Duo 2.00 GHz (Intel® Core™ i5 или лучше)
Оперативная память 4 Гбайт или больше
Емкость жесткого диска 800 Мбайт свободной памяти или больше
Требования к ПК для установки ПО для Apple® Macbook® PRO Операционная система MAC OS X v10.9 или более поздней версии под управлением поддерживаемой ОС Windows (как указано в разделе «Ноутбук / нетбук / планшетный ПК») с использованием Boot Camp®
Процессор Intel®-based CPU 2.0 GHz или более производительный
Оперативная память 4 Гбайт или больше
Емкость жесткого диска 800 Мбайт свободной памяти или больше



Основные функциональные возможности программного обеспечения NetAlly AirMagnet Planner

Детальное моделирование WLAN

  • определение оптимального количества точек доступа для обеспечения покрытия сети с необходимыми характеристиками;
  • моделирование работы сети при использовании точек доступа с определенной мощностью сигнала, выбранного канала, типа и ориентации антенны, места размещения;
  • возможность построения подробной модели беспроводной среды - даже до развертывания сети или строительства здания;
  • возможность импортирования карт зданий в различных форматах;
  • моделирование характеристик беспроводной сети в любой точке здания, используя встроенную библиотеку характеристик стен, дверей, окон и т. д.;
  • добавление точек доступа к существующим в сети и моделирование изменения ее характеристик.





Автоматическое моделирование WLAN

  • установка независимых настроек для радио модулей 2,4 и 5 ГГц. Моделирование работы сети с учетом выбранного канала, IP-адреса, мощности передачи, типа и ориентации антенны, высоты размещения и спецификации 802.11;
  • определение характеристик производительности: скорость передачи данных, пропускная способность;
  • функция "Советника» для автоматического размещения точек доступа на планах этажей исходя из заданных пользователем необходимых параметров:
    • ожидаемое покрытие сигнала;
    • мощность передачи;
    • тип мультимедиа;
    • и др.

и отметок необходимых зон покрытия Wi-Fi и зон, где точки доступа не могут быть размещены;

  • формирование профессионального отчета, включающего в себя всю информацию, необходимую для правильной инсталляции сети.





Моделирование характеристик точек доступа

Загрузка плана помещения и материалов стен

  • минимизация временных затрат на подготовку плана этажа и развертывания беспроводной сети, благодаря возможности AirMagnet Planner импортировать чертежи из САПР. Каждый слой САПР можно выбрать индивидуально и присвоить ему уникальный тип затухания.
  • ПО адаптировано для поддержки различных форматов импортируемых файлов.

Выбор материала стен и перегородок

Интеграция с поставщиками инфраструктуры WLAN

  • возможность экспорта проектов AirMagnet Planner непосредственно в Cisco Prime;
    • исключает дублирование работы в AirMagnet Planner и Cisco Prime;
    • экономия времени на проектирование и инсталляцию беспроводной сети.

Интеграция с производителями WLAN

Моделирование сетей 802.11

  • моделирование новых сетей, включая сети стандарта WiFi 6; Моделирование производится с учетом необходимой емкости и производительности пользователей без развертывания физических точек доступа;
  • построение тепловых карт для:
    • силы сигнала;
    • скорости передачи (индекс MCS);
    • скорости передачи данных (Data Rate);
    • ширины канала;
    • перекрытия каналов;
    • пропускной способности WLAN;

Эти функции позволяют пользователям спрогнозировать производительность WLAN в любой точке помещения, выбрать лучшее решение и свести к минимуму любые доработки после развертывания сети.

  • планирование стратегии модернизации существующих сетей до стандарта WiFi-6, включая замену существующих и добавление новых точек доступа и их настроек;
  • поскольку AirMagnet Planner является частью единого приложения с AirMagnet Survey PRO, ПО позволяет сравнить результаты «моделирования» сети 802.11 с помощью AirMagnet Planner с результатами реального обследования, проведенного AirMagnet Survey Pro после развертывания.







Окно настроек моделирования сети 802.11

Поддержка всех существующих и разработка новых диаграмм направленности антенн

  • встроенная база более 300 самых популярных на рынке диаграмм направленности антенн для настройки точек доступа, включая Cisco, Aruba, Ruckus Wireless, Extreme Networks, Meru, Fortinet, Huawei, Meraki, Mist и другие;
  • встроенный инструмент для создания настраиваемых диаграмм направленности антенн, позволяющий пользователям воспроизвести характеристики любой антенны.

База диаграмм направленности антенн AirMagnet Planner

Многоэтажное планирование

Планирование и проектирование беспроводного доступа в многоэтажных зданиях

  • анализ распространения сигналов от точек доступа на соседние этажи;
  • визуализация:
    • уровня сигнала;
    • скорость передачи MCS;
    • скорости передачи данных;
    • ширины каналов;
    • пропускной способности WLAN






NETSCOUT AM/A4012G - программное обеспечение AirMagnet Planner

Артикул: AM/A4012G

  • планирование и проектирование сетей WLAN (802.11a / b / g / n / ac / ax) без необходимости физического развертывания каких-либо точек доступа (AP);
  • моделирования потерь мощности сигнала в элементах конструкции здания и других препятствиях распространению сигнала;
  • моделирование работы сети с использованием антенн с различными диаграммами направленности и оценка влияния характеристик антенн на работу WLAN (БЛВС);
  • оптимизация количества точек доступа 802.11, их характеристик и точек размещения для обеспечения оптимального покрытия и производительности сети;
  • оценка ожидаемой пропускной способности WLAN (БЛВС) в каждой точке карты сети;
  • возможность импортирования чертежей (САПР) в различных форматах с указаниями характеристик материалов конструкции;
  • интеграция с Cisco WCS;
  • оценка бюджета развертывания WiFi сети;
  • планирование стратегии миграции по мере появления новых пользователей или технологий.

Товар не поставляется

NETSCOUT AM/A4012G-3YS - контракт поддержки Gold Tools Support на 3 года для AM/A4012G

Артикул: AM/A4012G-3YS

  • срок действия: 3 года;
  • бесплатное обновление ПО программного продукта до новейшей версии;
  • поддержка всех имеющихся стандартов WiFi;
  • приоритетная техническая поддержка пользователя;
  • доступ к "Базе знаний" NetAlly, включающей статьи и другую полезную информацию о тестировании WiFi

Товар не поставляется

NETSCOUT AM/A4012G-1YS - контракт поддержки Gold Tools Support на 1 год для AM/A4012G

Артикул: AM/A4012G-1YS

  • срок действия: 1 год;
  • бесплатное обновление ПО программного продукта до новейшей версии;
  • поддержка всех имеющихся стандартов WiFi;
  • приоритетная техническая поддержка пользователя;
  • доступ к "Базе знаний" NetAlly, включающей статьи и другую полезную информацию о тестировании WiFi

Товар не поставляется
