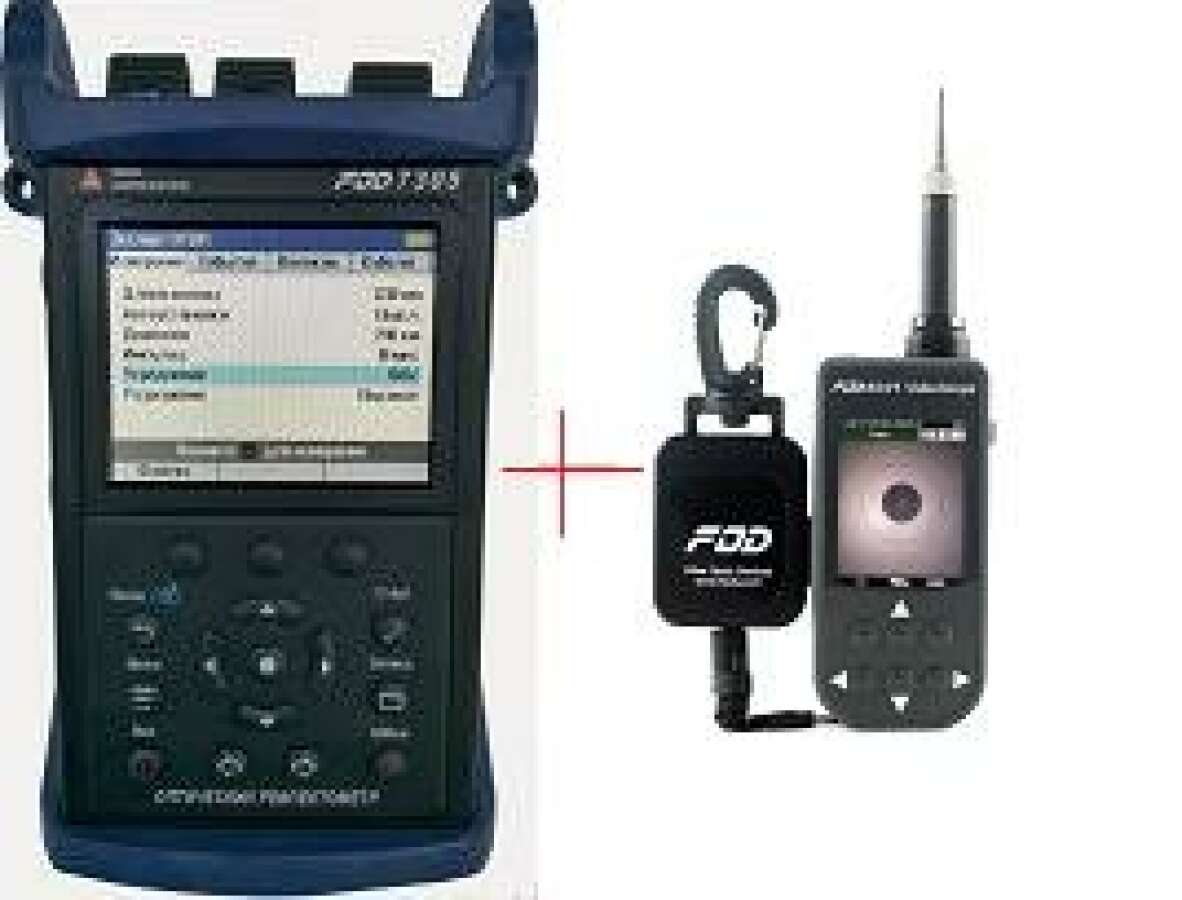

FOD-7305+FOD-6001 - рефлектометр FOD-7305 в комплекте с волоконным видеоскопом FOD-6001

Артикул: FOD-7305-6001

Товар не поставляется

Производство: FOD

Запросить аналоги

Гарантия: 12 мес.

Оперативно подберём оборудование и аналоги
Окажем профессиональную техподдержку

Рефлектометр FOD-7305 + волоконно-оптический видеоскоп FOD-6001 по отличной цене

Рефлектометр FOD-7305 предназначен для технических работников, обслуживающих или строящих волоконно-оптические линии. Основным назначением является быстрое отыскание повреждений коротких и средних волоконно-оптических линий длиной до 50 км. Особенно удобен прибор при обслуживании систем FTTH (”волокно в дом”).

Оптический рефлектометр FOD-7302 объединяет в себе оптический рефлектометр на длине волны 1310 и 1550 нм, измеритель оптической мощности, источник оптического излучения с возможностью генерировать модулированный сигнал, а также яркий определитель обрывов волокна.

Волоконно-оптический видеоскоп FOD-6001 оснащен системой автофокусировки и встроенным экраном. Он обладает небольшими габаритами, что позволяет контролировать труднодоступные коммутационные панели. Принцип работы: подключение к разъему и нажатие на кнопку. FOD-6001 самостоятельно фокусирует, сохраняет изображение волокна и анализирует изображение.

Комплект поставки FOD-7305

Оптический рефлектометр FOD-7305
Аккумулятор Li-Ion
Зарядное устройство
USB кабель для подключения к ПК
Защитный резиновый кожух (установлен на рефлектометре)
Сумка для переноски
Эксплуатационная документация
Адаптеры (установлены на рефлектометре):
- FOD-5052 - FC UCI (разъем рефлектометра (OTDR) и источника (OLS))
- FOD-5060 - универсальный UCI 2,5 (разъем измерителя мощности (OPM))
- FOD-5067 - универсальный 2,5 мм (разъем визуализатора повреждений (VFL))

Комплект поставки FOD-6001

Волоконно-оптический видеоскоп FOD-6001
Блок питания
Адаптеры:
- FOD-5084 - универсальный адаптер 2,5 мм (установлен на видеоскопе)
- FOD-5085 - универсальный адаптер 1,25 мм
- FOD-5081 - адаптер FC
- FOD-5080 - адаптер SC
Сумка
Руководство по эксплуатации

Вы можете купить FOD-7305+FOD-6001 - рефлектометр FOD-7305 в комплекте с волоконным видеоскопом FOD-6001 в компании «СвязьКомплект» по выгодной цене. FOD FOD-7305-6001: описание, фото, характеристики, инструкции, отзывы.
Смотрите аналоги FOD-7305-6001 в категории: Монтаж и диагностика ВОЛС

Технические характеристики FOD-7305

Оптический рефлектометр
Рабочие длины волн	1310 ±20 / 1550 ±20 нм
Разрешающая способность	0,05 м при трассе менее 1,5 км
Тип волокна	SM, 9/125 мкм
Динамический диапазон1	34/32 дБ при 10 мкс и 3 мин
Длительность импульса	5; 10; 30; 100; 300; 1000; 3000; 10000 нс
Диапазоны измерений расстояния	0,25; 0,5; 1; 1,5; 3; 6; 15; 30; 60; 120; 240 км
Мертвая зона по затуханию2	3,5 м
Мертвая зона по событиям2	0,8 м максимум
Источник оптического излучения
Выходная мощность непрерывного излучения	0,5 мВт
Внутренняя модуляция	0,27; 0,33; 1; 2 кГц непрерывное Wave ID
Длина волны излучения	1310 / 1550 нм
Стабильность	0,25 дБ / 60 мин
Измеритель средней мощности
Длина волны калибровки	1310 / 1490 / 1550 / 1625 / 1650 нм
Измеряемая мощность	от -50 дБ до +23 дБ
Разрешение	0,01 дБ
Тип фотодиода, диаметр площадки	InGaAs, 1мм
Индикация результатов измерений	одновременно до трех длин волн
Размерность	дБ, дБм, мВт, мкВт, нВт
Визуализатор повреждений VFL
Длина волны излучения	635 нм
Тип излучателя	лазерный диод
Выходная мощность излучения	не менее 0,8 мВт в SM волокне 9/125 мкм
Модуляция	CW; 2 Гц
Общие параметры
Возможные типы адаптеров	FC, SC, ST, LC, универсальный 2,5 мм
Размеры	190 х 112 х 50 мм
Вес	730 г
Время непрерывной работы от встроенной батареи	10 ч
Память	встроенная SD-карта на 1000 трасс
Тип файла	.SOR
Температура эксплуатации	от -10 ºС до +50 ºС
Питание	Li-Ion батарея или блок питания 100-240 В / 50-60 Гц
Интерфейс	USB

1 - SNR=1

2 - при уровне отражения -45 дБ и длительности импульса 5 нс

Технические характеристики FOD-6001

Размер экрана	2.5”, TFT
Зона обзора	400 мкм и 250 мкм
Тип фокусировки	автофокус, ручной
Время фокусировки	3 сек
Анализ качества разъема	автоматический (корректируемые критерии на соответствие стандарту МЭК IEC-61300-3-35)
Индикация "Годен/Не годен"	визуальная, звуковая
Тип файла	jpg, gif
Объем внутренней памяти, кол-во файлов	10 000+
Размеры с адаптером	38х47х166 мм
Вес	230 г
Время работы без подзарядки	8 часов (60 тестов в час)
Интерфейс	USB Mass Storage, Bluetooth
Разрешающая способность	1,5 мкм
Типы адаптеров в комплекте	универсальный 2,5 мм UPC для наконечников (установлен на приборе) универсальный 1,25 мм UPC для наконечников FC/UPC, SC/UPC для панелей

Основные функции FOD-7305

Полная автоматизация измерений
Оптический рефлектометр, источник оптического излучения, измеритель средней мощности, визуализатор повреждений волокна в одном компактном приборе
Измерение на двух длинах волн 1310 и 1550 нм одновременно или независимо
Большая внутренняя память
USB порт позволяет записать файлы на компьютер без специальных программ
Короткие мертвые зоны:
- 0,8 м (типичное значение) по событиям
- 3,5 м (типичное значение) по затуханию
Разрешающая способность: 5 см (в диапазонах менее 1,5 км)
Яркий цветной экран, позволяющий работать на солнце
Время включения прибора после длительного хранения: 5 с
Графическое представление результатов измерений "LinkMap" в виде схематического изображения всех ключевых соединений и событий линии

Основные функции FOD-6001

Встроенный экран;
Автофокусировка;
Автоматический анализ качества разъема на соответствие стандарту;
Передача результатов измерений на рефлектометр или мобильный телефон через Bluetooth;
Зоны изображения 250 мкм и 400 мкм;
Сохранение и анализ изображения 250 мкм зоны вокруг волокна;
Звуковой сигнал для работы "вслепую";
Набор адаптеров для UPC и APC разъемов.
