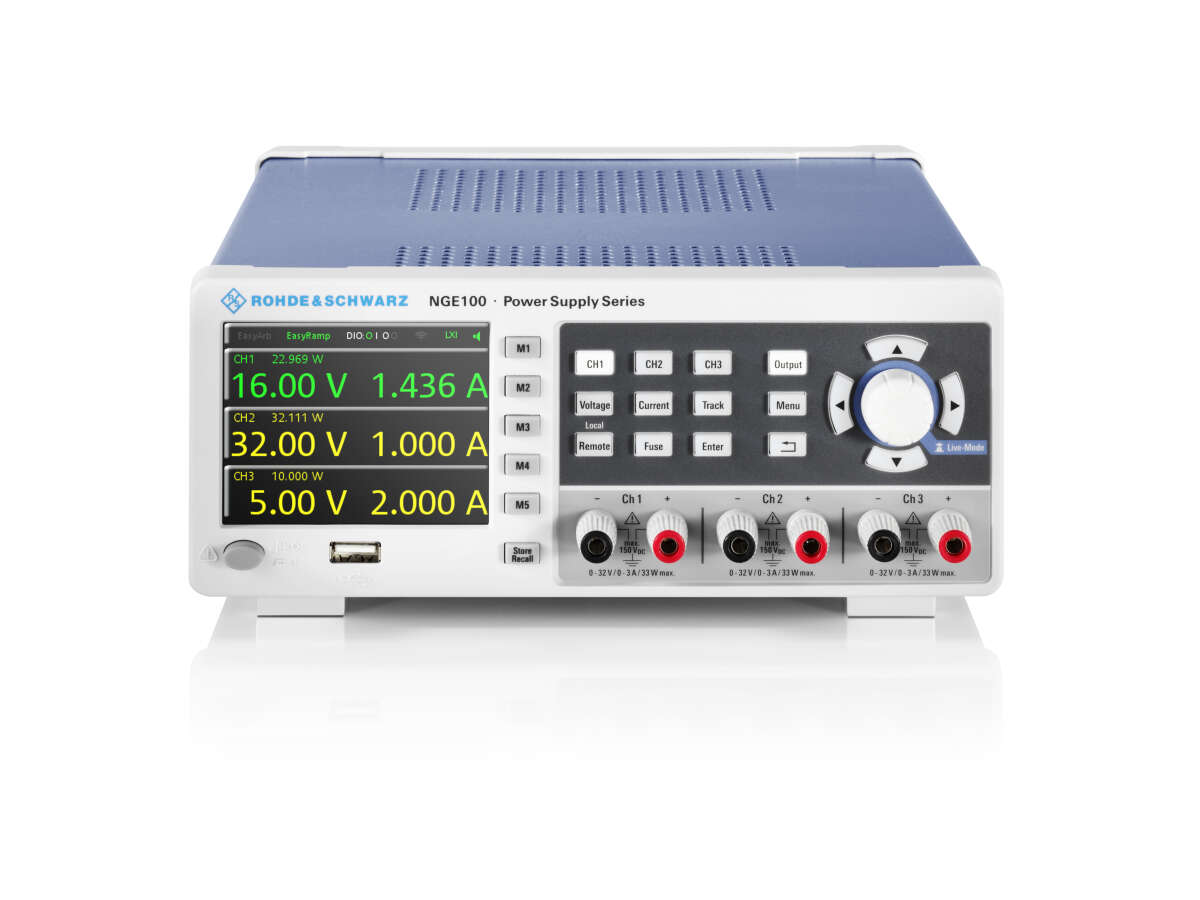

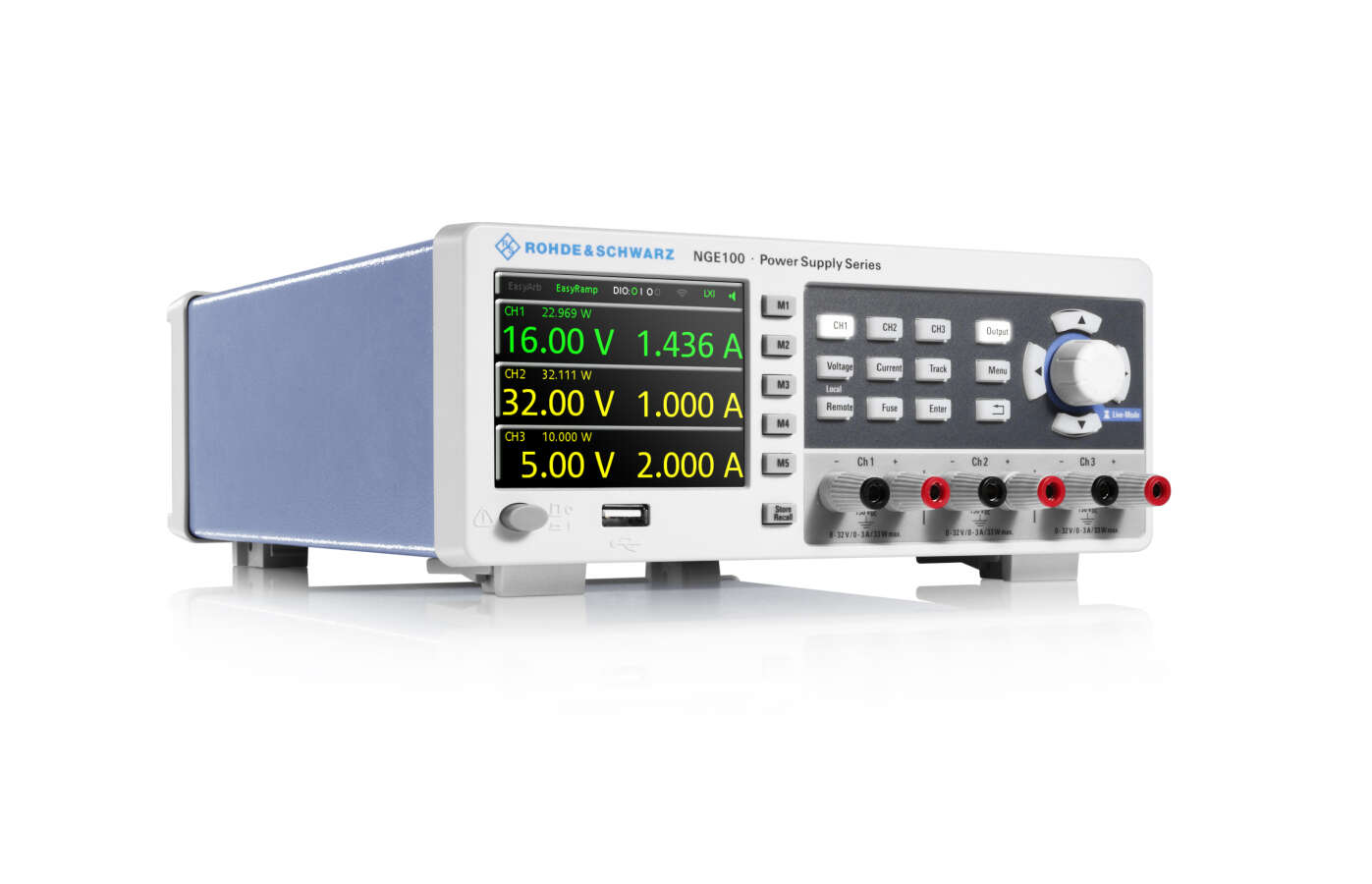

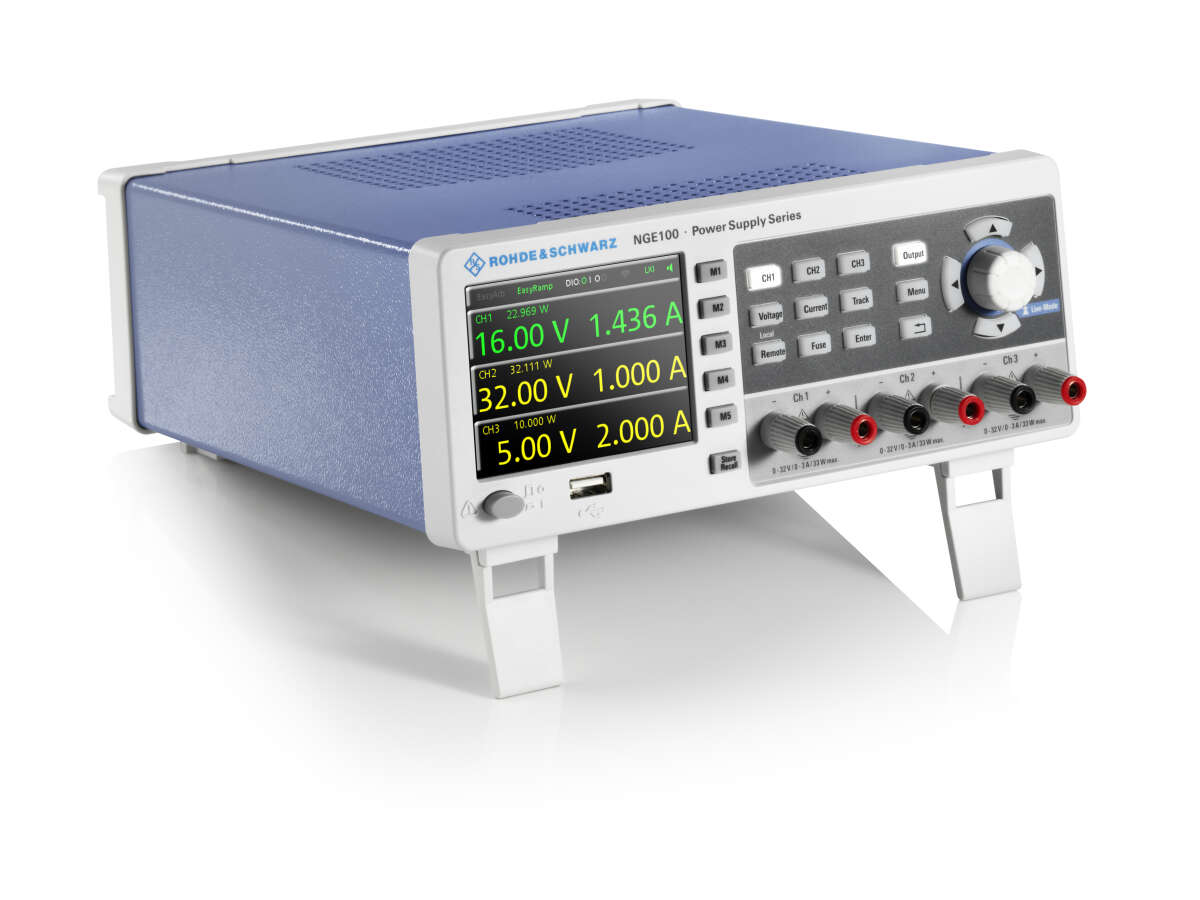

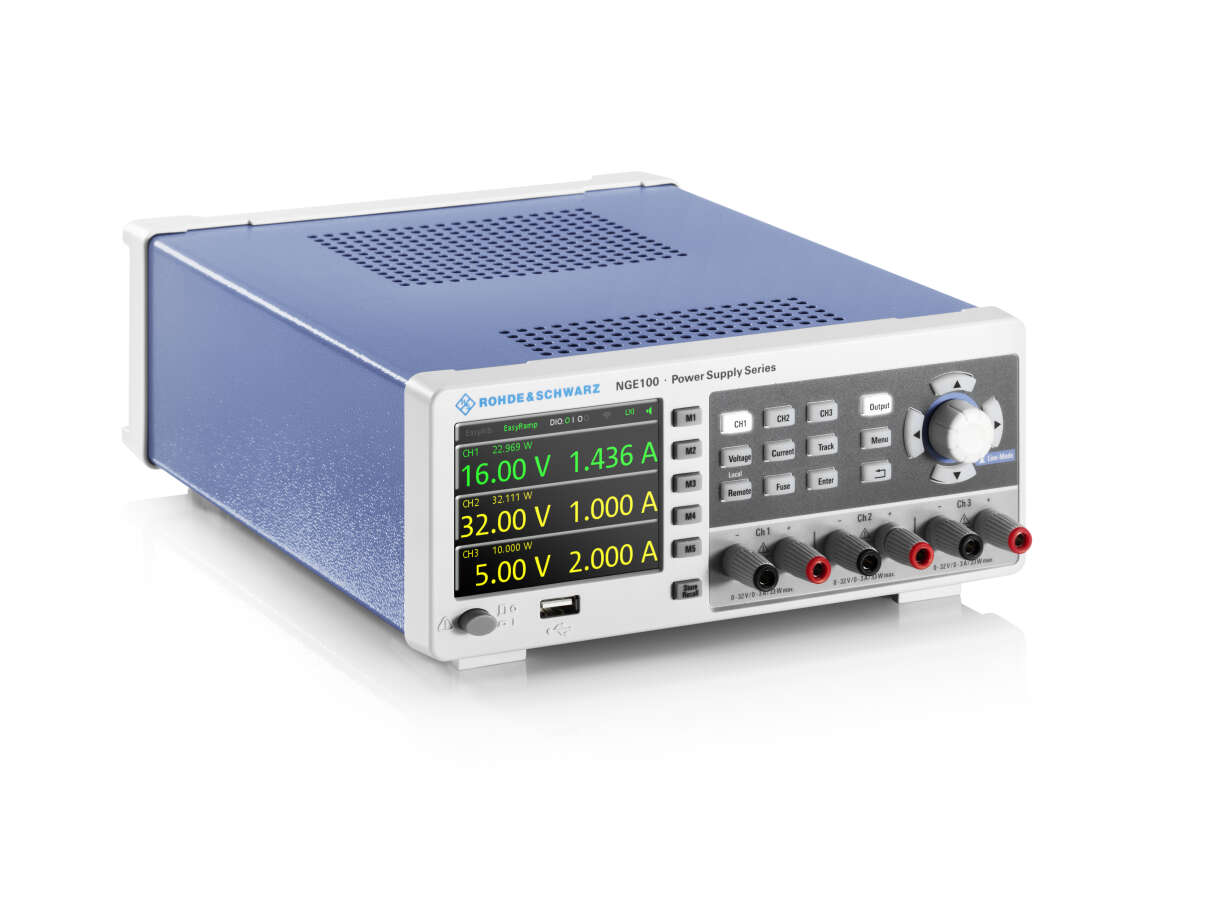

Rohde&Schwarz NGE103 - источник питания, 3 канала, выходная мощность 100 Вт, 0-32

Количество выходных каналов

3

Суммарная выходная мощность

100 Вт

Максимальная  выходная  мощность

на канал

33,6 Вт

Выходное напряжение

на канал

от 0 В до 32 В

Выходной ток

на канал

от 0 А до 3 А

Нестабильность по сети и нагрузке

Режим постоянного напряжения

± (% от вых. значения + смещение)

Режим постоянного тока

± (% от вых. значения + смещение)

Пульсации  напряжения

от 20 Гц до 20 МГц; при V = 16 В, I = Iмакс/2

тип.

тип.

Пульсации тока

от 20 Гц до 20 МГц; при V = 16 В, I = Iмакс/2

тип.

Время  восстановления

изменение нагрузки от 10 % до 90 % в полосе ± 20 мВ от установленного  напряжения

200 мкс

Погрешность установки (+23 °C –3 °C/+7 °C)

Напряжение

± (% от вых. значения + смещение)

Ток

± (% от вых. значения + смещение)

Обратное считывание (+23 °C –3 °C/+7 °C)

Напряжение

± (% от вых. значения + смещение)

Ток

± (% от вых. значения + смещение)

Разрешение

Напряжение

10 мВ

Ток

1 мА

Максимальное напряжение относительно земли

150 В постоянного тока

Максимальное обратное напряжение

33 В

Максимальное инверсное напряжение

0,4 В

Максимально допустимый ток в случае инверсного напряжения

3 А

Температурный коэффициент
(на °C)

± (% от вых. значения + смещение)

напряжение: ток:

Выброс выходного напряжения в случае активного канала и отключении сетевого питания

Время обработки команды

≤ 30 мс

Период программирования (в пределах 1 % конечного значения)

Положительное  изменение  напряжения

без нагрузки

10 мс + время обработки команды

полная нагрузка (резистивная)

10 мс + время обработки команды

Отрицательное  изменение  напряжения

без нагрузки

500 мс + время обработки команды

полная нагрузка (резистивная)

10 мс + время обработки команды

Защита от перенапряжения

регулируется для каждого канала

Защита от превышения мощности

регулируется для каждого канала

Электронный   предохранитель

регулируется для каждого канала

Время  срабатывания

(Iнагр  > Iсраб  × 2)

Время срабатывания для связанных каналов

Задержка срабатывания

регулируется для каждого канала

от 10 мс до 10 с (с шагом 10 мс)

Защита от перегрева

да

Счетчик электроэнергии

да

Выходная  линейно-нарастающая  функция  (EasyRamp)

да

Время действия функции EasyRamp

от 10 мс до 10 с

Вход запуска

Минимальный интервал запуска

10 мс

Время срабатывания запуска

Уровень запуска

ТТЛ

направление  перепада

нарастающий, спадающий

Произвольная функция (EasyArb)

Параметр

напряжение, ток, время

Максимальное количество точек

128

Время пребывания

от 10 мс до 600 с

Режим повторения

непрерывный или импульсный режим с числом повторе- ний от 1 до 255

Запуск

стандартно

опционально

вручную,

посредством дистанционного управления или через опциональный вход запуска (опция NGE-K103)

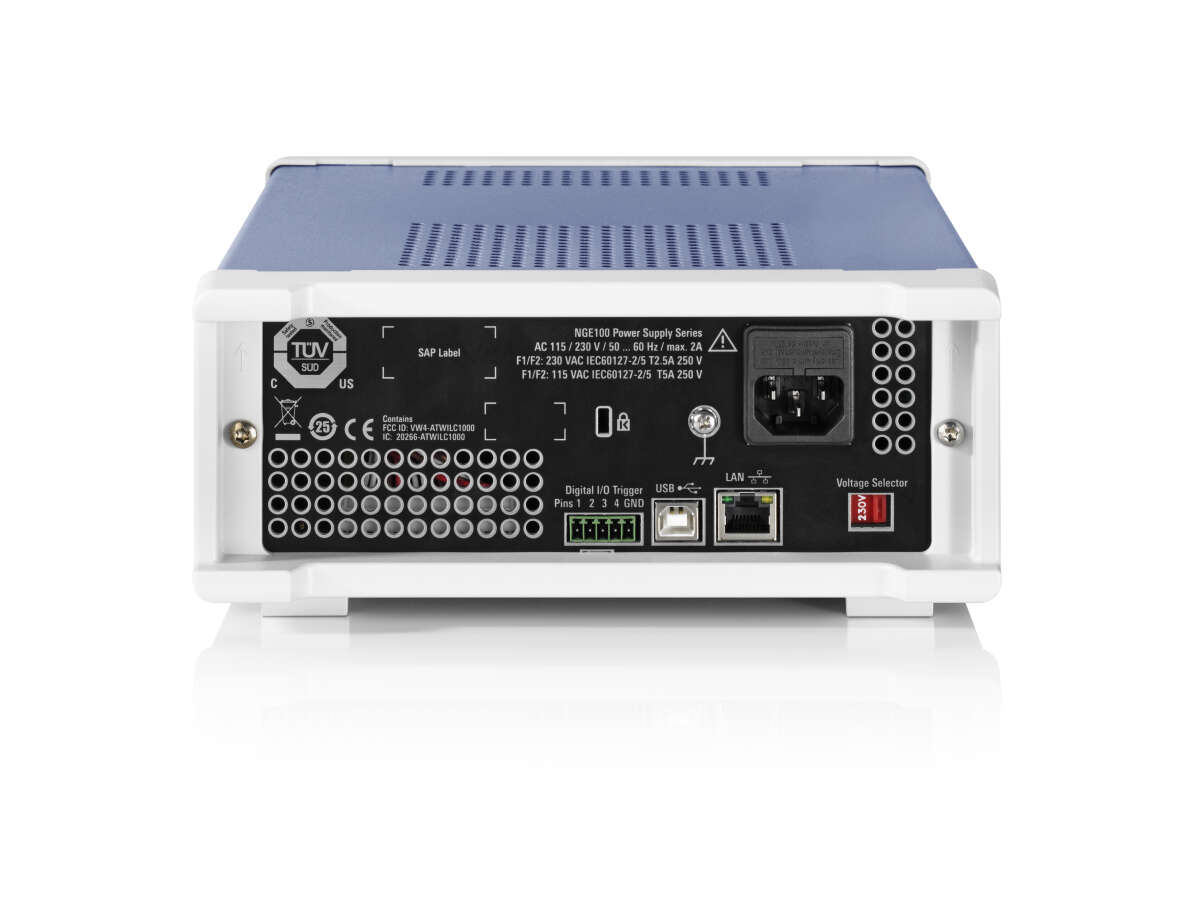

Интерфейсы

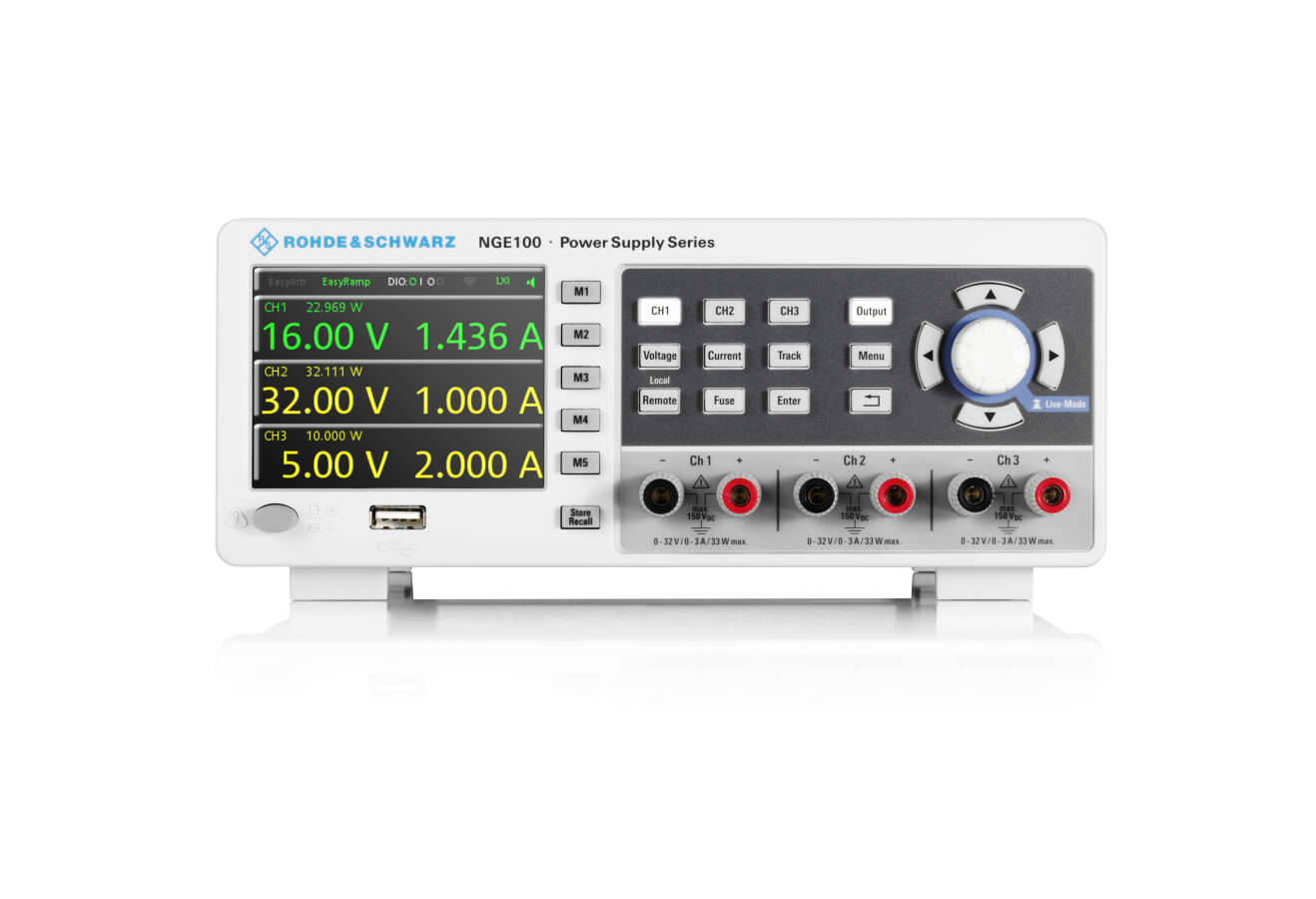

Разъемы на передней панели

канальные выходы

4 мм винтовые гнезда

Интерфейсы  дистанционного  управления

стандартные

USB-TMC, USB-CDC (виртуальный COM)

опциональный

LAN (LXI), NGE-K101

опциональный

беспроводной  LAN,  NGE-K102

Интерфейс запуска и управления

опциональный

цифровые  входы/выходы,  NGE-K103

Общие данные

Номинальное напряжение сети питания

переменного тока

115/230 В (±10 %) 50/60 Гц

Потребляемая  мощность

максимальная входная мощность

180 Вт

Сетевые  предохранители

115 В перем. тока

IEC 60127-2/5 T 5 А 250 В

230 В перем. тока

IEC 60127-2/5 T 2,5 А 250 В

Температура

Диапазон рабочих температур

от 0 °C до +40 °C

Диапазон температур хранения

от –20 °C до +70 °C

Относительная  влажность

без конденсации

от 5 % до 80 %

Дисплей

3,5", QVGA

Возможность монтажа в стойку

½ 19"

опция HZC95

Габариты

Ш × В × Г

222 мм × 88 мм × 280 мм

Масса

4,5 кг

Артикул

Наименование

Код

Базовый блок

NGE102

Двухканальный  источник  питания

5601.1414.02

NGE103

Трехканальный  источник  питания

5601.1414.03

Программные опции

NGE-K101

Дистанционное управление через Ethernet-интерфейс

5601.2204.03

NGE-K102

Беспроводное дистанционное управление

5601.2210.03

NGE-K103

Цифровые входы/выходы запуска

5601.2227.03

Дополнительное оборудование

HZC95

19” стоечный адаптер, 2 HU

5800.2054.02
