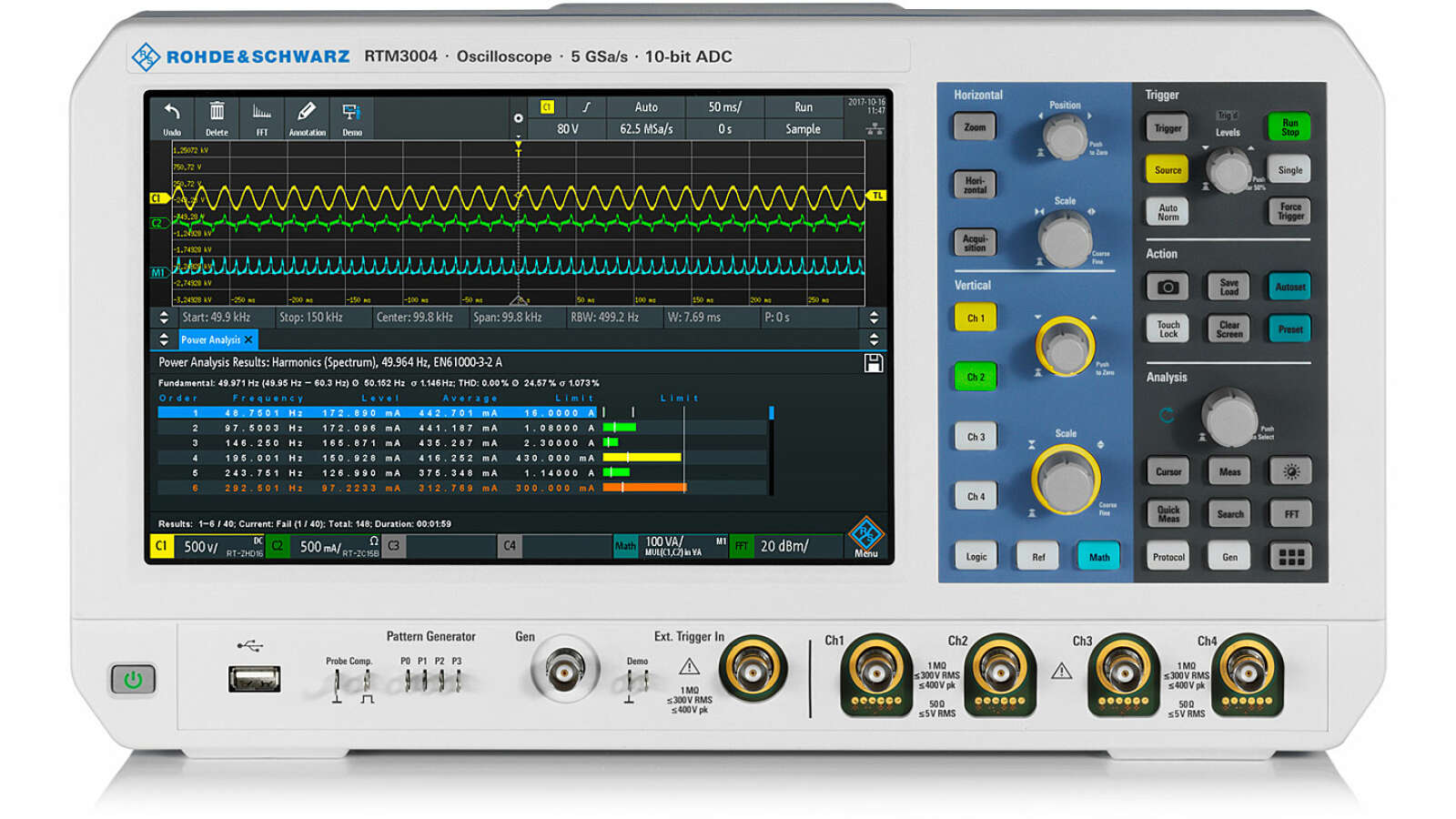

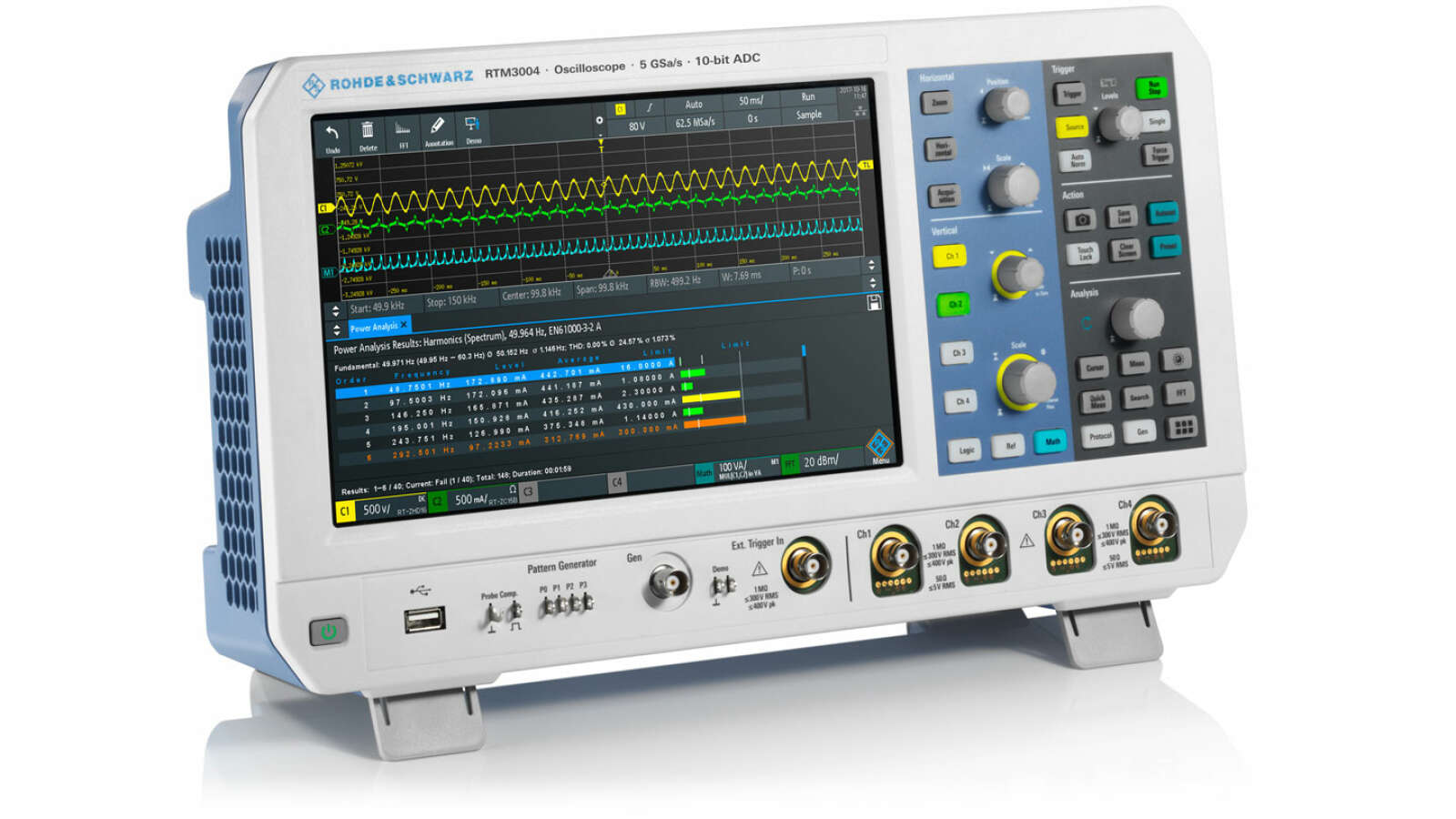

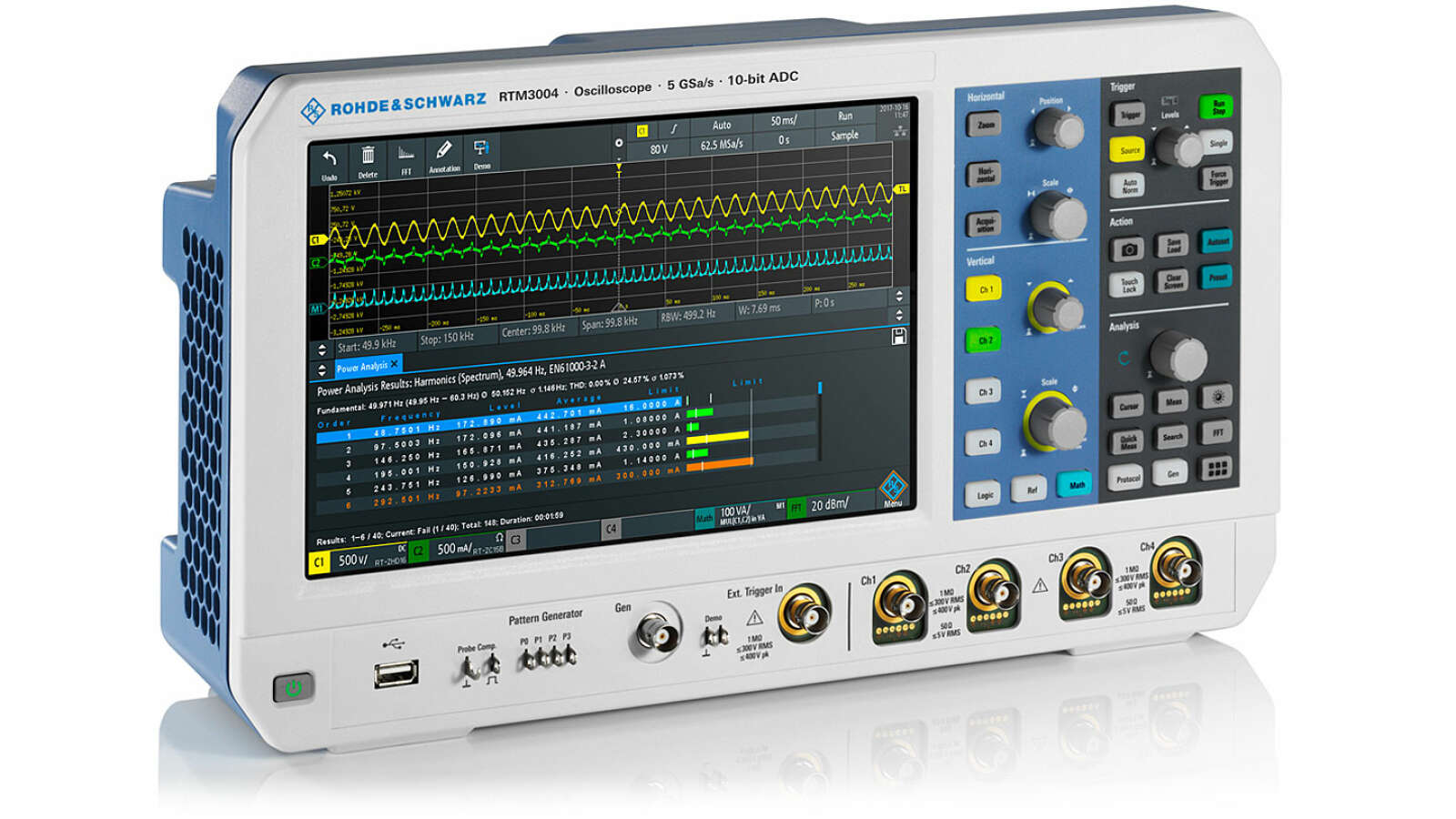

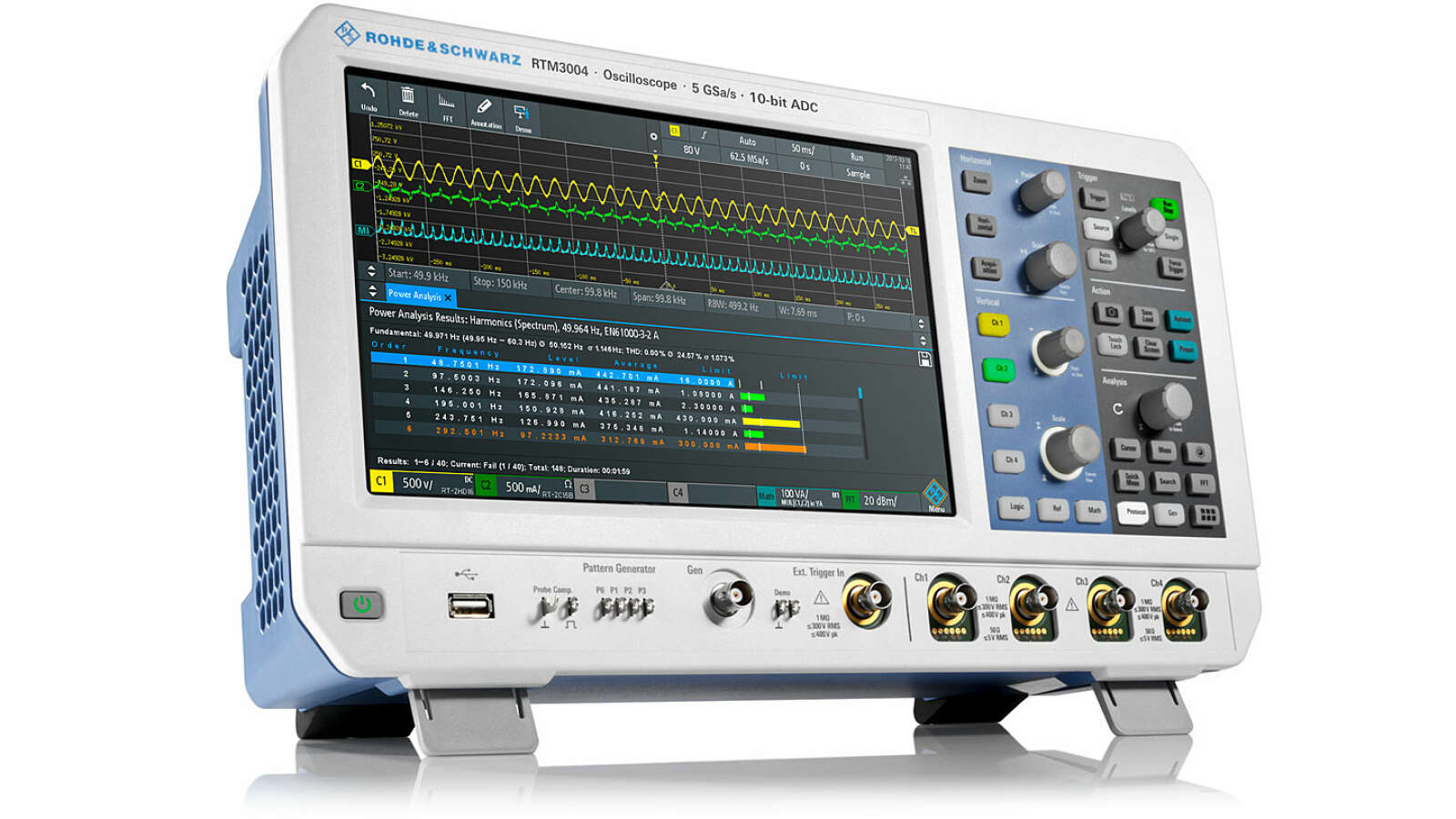

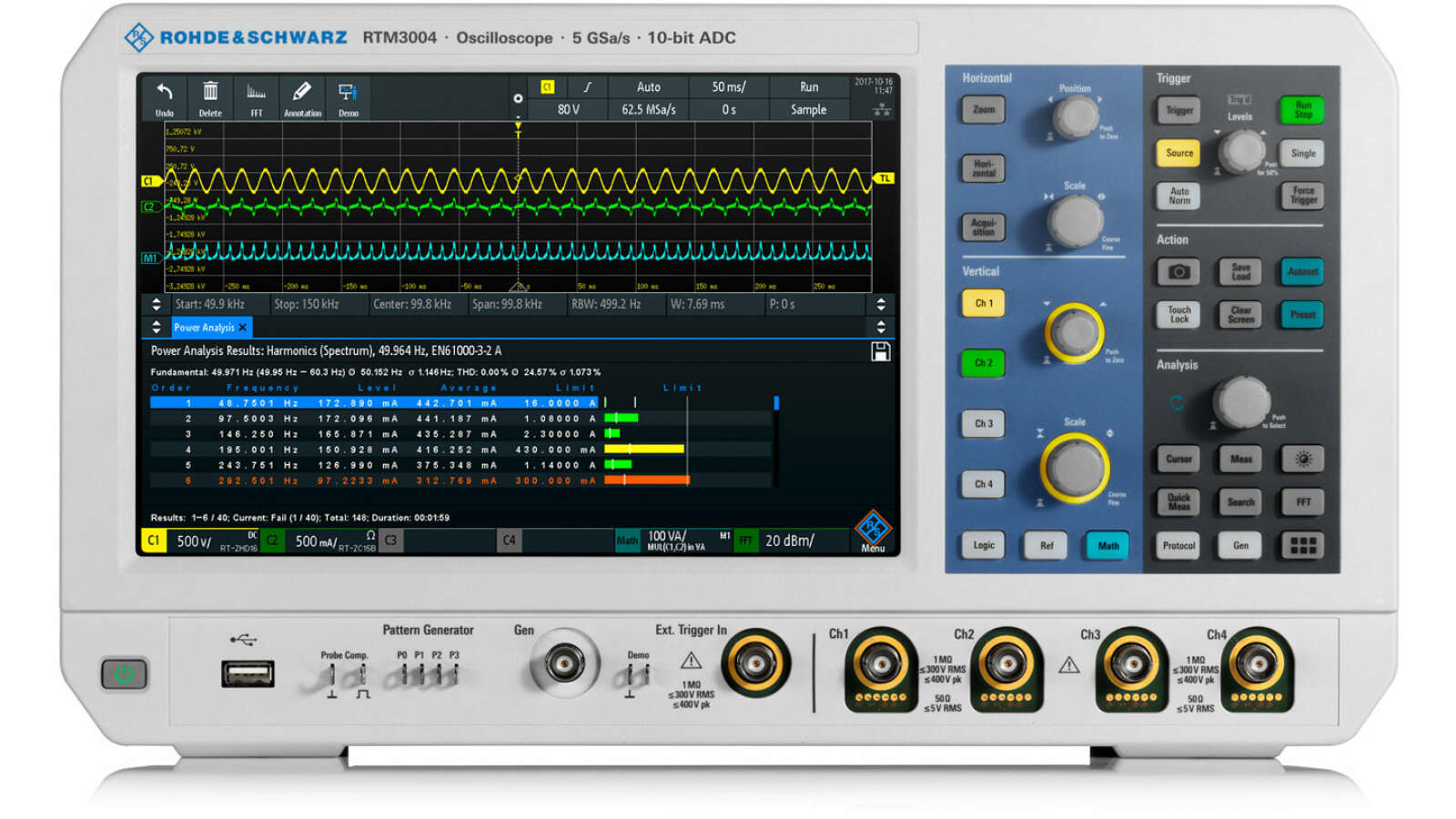

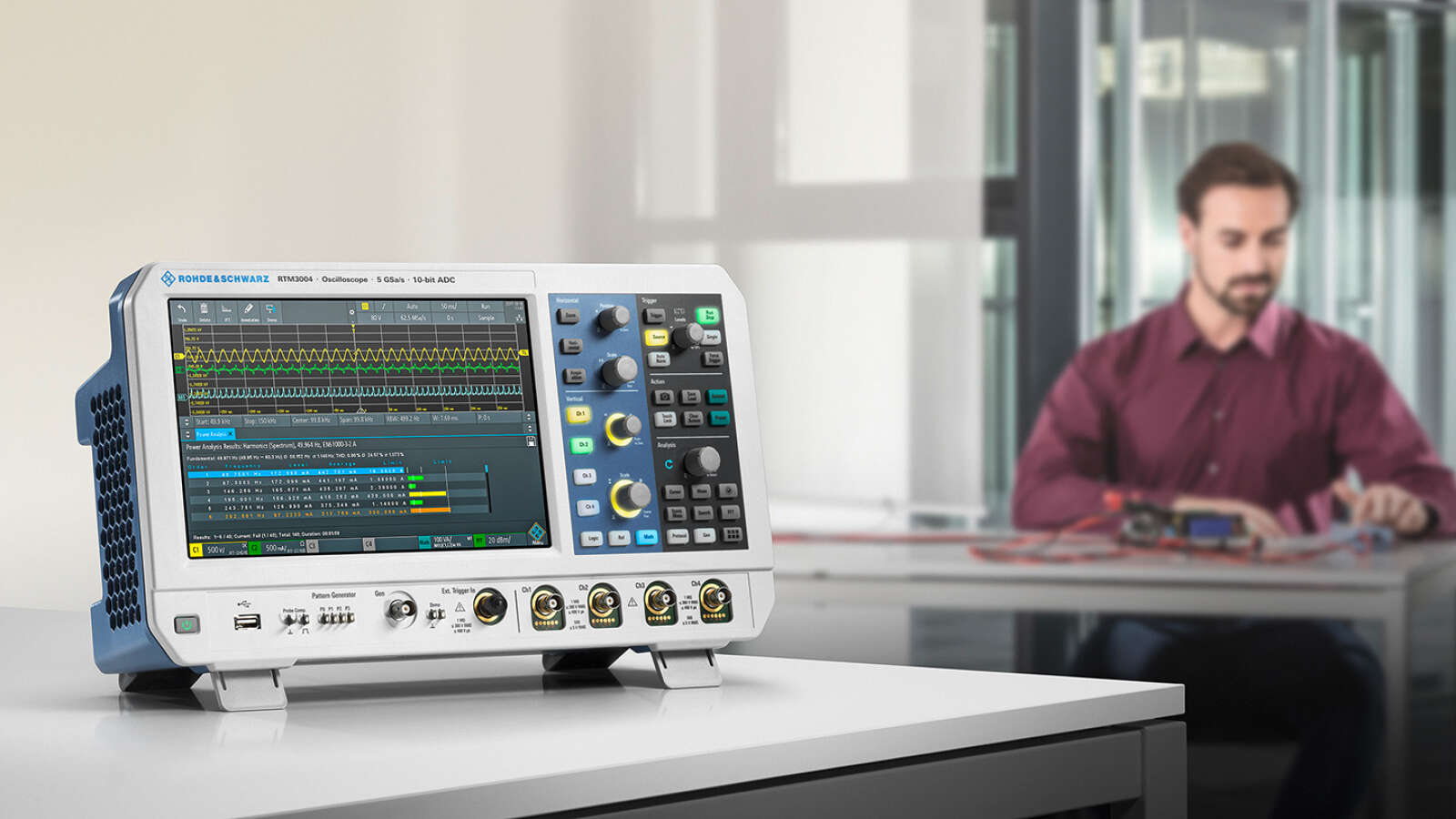

Rohde&Schwarz RTM3004 - цифровой осциллограф RTM3004, 100 МГц, 4 канала

Артикул: RS-RTM3004

Товар не поставляется

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Rohde&Schwarz RTM3004 - это не только осциллограф серии RTM3000. Он включает в себя логический анализатор, анализатор протоколов, генератор сигналов и цифровых последовательностей, цифровой вольтметр и специальные режимы работы для частотного анализа, тестирования по маске и длительного захвата данных. Отлаживать электронные системы всех видов становится просто и эффективно. Память объемом 40 млн отсчетов доступна для каждого активного канала. В режиме чередования доступно 80 млн отсчетов, что позволяет захватывать длительные временные последовательности и осуществлять более детальный анализ. Просто касайтесь экрана, чтобы быстро перемещаться по всплывающим меню, и используйте экранные жесты, чтобы легко масштабировать, детализировать и перемещать осциллограммы.



Особенности:

1. Видеть мелкие детали сигнала в присутствии больших сигналов

  • 10-битное разрешение по вертикали
  • 500 мкВ/дел: полная полоса пропускания и низкий уровень шума

2. Захват больших интервалов времени с полной полосой пропускания

  • 40 млн отсчетов в стандартном режиме и 80 млн отсчетов в режиме чередования
  • Сегментированная память: 400 млн отсчетов с функцией архива
  • Высокая частота дискретизации в любое время

3. 10,1-дюймовый емкостной сенсорный экран высокого разрешения с поддержкой жестов

  • 10,1" емкостной сенсорный экран высокого разрешения
  • Поддержка жестов, как на смартфоне
  • Быстрый доступ к важным инструментам

4. Спектральный анализ: определение взаимодействия между частотой и временем

5. Анализ протоколов: эффективная отладка последовательных шин

Поддерживаемые шины:
Встраиваемые
  • C
  • UART/RS-232/RS-422/RS-485
  • SPI (2/3/4-проводная)
Авиакосмические
  • MIL-STD-1553
  • ARINC429
Автомобильные, индустриальные
  • CAN
  •  LIN
Аудио
  • 2 S/LJ/RJ/TDM

6. Большой выбор пробников для любую задачу



Комплект поставки :

  • Осциллограф
  • Пассивный пробник 500 МГц на каждый канал
  • Кабель питания

Технические характеристики Rohde&Schwarz RTM3004

Параметры Значение
Система вертикального отклонения
Количество каналов  4
Полоса пропускания (по уровню –3 дБ) при 50 Ом 100 МГц
Время нарастания (расчетное) 3,5 нс
Входной импеданс 50 Ом ± 1,5 % (изм.),
1 МОм ± 1 % (изм.) || 14 пФ ± 1 пФ (изм.)
Входная чувствительность при максимальной полосе пропускания во всех диапазонах
  при 1 МОм от 500 мкВ/дел. до 10 В/дел
  при 50 Ом от 500 мкВ/дел. до 1 В/дел.
Точность усиления по постоянному напряжению смещение и позиция = 0, максимальное изменение рабочей температуры ±5 °C после саморегулировки
  входная чувствительность > 5 мВ/дел ±1,5 % полной шкалы
  входная чувствительность ≤ 5 мВ/дел ±2 % полной шкалы
Разрешение АЦП 10 бит, до 16 бит при прореживании с высоким разрешением
Система сбора данных
Максимальная частота дискретизации (в реальном масштабе времени) 2,5 млрд отсчетов/с; 5 млрд отсчетов/с в режиме чередования
Память для сбора данных

стандартная;


с опцией RTM-K15

40 млн отсчетов (80 млн отсчетов в режиме чередования);

400 млн отсчетов сегментированной памяти

Система горизонтального отклонения
Диапазон временной развертки выбирается от 0,5 нс/дел до 500 с/дел
Система синхронизации (запуска)
Типы запуска стандартная функция по фронту, по длительности, по видеосигналу (PAL, NTSC, SECAM,
PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), по шаблону, по
строке, по последовательной шине, по тайм-ауту
опция I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, ARINC 429, MIL-STD-1553
Опция смешанных сигналов MSO
Цифровые каналы 16 (2 логических пробника)
Частота дискретизации 1,25 млрд отсчетов/с
Память для сбора данных

стандартная;


с опцией RTM-K15

40 млн отсчетов (80 млн отсчетов в режиме чередования);

400 млн отсчетов сегментированной памяти

Генератор сигналов
Разрешение, частота дискретизации 14 бит, 250 млн отсчетов/с
Амплитуда высокое-Z; 50 Ом от 20 мВ до 5 В (размах); от 10 мВ до 2,5 В (размах)
Смещение постоянной составляющей высокое-Z; 50 Ом ±5 В; ±2,5 В
Диапазоны частот формируемых сигналов синусоидальный от 0,1 Гц до 25 МГц
импульсный/прямоугольный от 0,1 Гц до 10 МГц
пилообразный/треугольный от 0,1 Гц до 1 МГц
шумовой макс. 25 МГц
Произвольный частота дискретизации; глубина памяти макс. 10 млн отсчетов/с; 32 тыс точек
Общие данные
Экран 10,1" WXGA цветной TFT дисплей (1280 × 800 пикселей)
Интерфейсы USB (хост) с MTP, USB (устройство), LAN, мощный веб-сервер для дис- танционного отображения и работы
Акустический шум максимальный уровень звукового давления на расстоянии 1,0 м 28,3 дБ(A)
Габаритные размеры Ш × В × Г 390 мм × 220 мм × 152 мм
Масса 3,3 кг

 Опции и аксессуары Rohde&Schwarz RTM3004

Артикул Код  Наименование
RTM3002 1335.8794.02 Осциллограф, 100 МГц, 2 канала
RTM3004 1335.8794.04 Осциллограф, 100 МГц, 4 канала
Опция расширения полосы пропускания
RTM-B222 1335.9003.02 Расширение полосы пропускания осциллографов RTM3002 до 200 МГц
RTM-B223 1335.9010.02 Расширение полосы пропускания осциллографов RTM3002 до 350 МГц
RTM-B225 1335.9026.02 Расширение полосы пропускания осциллографов RTM3002 до 500 МГц
RTM-B2210 1335.9032.02 Расширение полосы пропускания осциллографов RTM3002 до 1 ГГц
RTM-B242 1335.9049.02 Расширение полосы пропускания осциллографов RTM3004 до 200 МГц
RTM-B243 1335.9055.02 Расширение полосы пропускания осциллографов RTM3004 до 350 МГц
RTM-B245 1335.9061.02 Расширение полосы пропускания осциллографов RTM3004 до 500 МГц
RTM-B2410 1335.9078.02 Расширение полосы пропускания осциллографов RTM3004 до 1 ГГц
Опции
RTM-B1 1335.8988.02 Анализ смешанных сигналов для моделей без функции MSO, 400 МГц
RTM-B6 1335.8994.02 Генератор произвольных сигналов и 4-битных цифровых последовательностей
RTM-K1 1335.8807.02 Синхронизация и декодирование последовательных данных I2C/SPI
RTM-K2 1335.8813.02 Синхронизация и декодирование последовательных данных UART/RS-232/RS-422/RS-485
RTM-K3 1335.8820.02 Синхронизация и декодирование последовательных данных CAN/LIN
RTM-K5 1335.8842.02 Синхронизация и декодирование последовательных аудиоинтерфейсов (I2S/LJ/RJ/TDM)
RTM-K6 1335.8859.02 Синхронизация и декодирование последовательных данных MIL-STD-1553
RTM-K7 1335.8865.02 Синхронизация и декодирование последовательных данных ARINC 429
RTM-K15 1335.8907.02 Архив и сегментированная память
RTM-K18 1335.8913.02 Анализ спектра и построение спектрограмм
RTM-K31 1335.8920.02 Анализ параметров электропитания
RTM-PK1 1335.8942.02 Комплект приложений, состоит из следующих опций:
RTM-K1, RTM-K2, RTM-K3, RTM-K5, RTM-K6, RTM-K7, RTM-K15, RTM-K18, RTM-K31, RTM-B6
Дополнительные пробники
Несимметричные пассивные пробники
RT-ZP05S 1333.2401.02 500 МГц, 10 МОм, 10:1, 300 В, 10 пФ, 5 мм
RT-ZP10 1409.7550.00 500 МГц, 10 МОм, 10:1, 400 В, 9,5 пФ, 2,5 мм
RT-ZP1X 1333.1370.02 38 МГц, 1 МОм, 1:1, 55 В, 39 пФ, 2,5 мм
Активные широкополосные пробники: несимметричные
RT-ZS10L 1333.0815.02 1,0 ГГц, 10:1, 1 МОм, BNC-интерфейс
RT-ZS10E 1418.7007.02 1,0 ГГц, активный, 1 МОм, интерфейс пробников Rohde & Schwarz
RT-ZS10 1410.4080.02 1,0 ГГц, активный, 1 МОм, ProbeMeter, микрокнопка, интерфейс пробников Rohde & Schwarz
RT-ZS20 1410.3502.02 1,5 ГГц, активный, 1 МОм, ProbeMeter, микрокнопка, интерфейс пробников Rohde & Schwarz
Активные широкополосные пробники: дифференциальные
RT-ZD10 1410.4715.02 1,0 ГГц, активный, дифференциальный, 1 МОм, ProbeMeter, микрокнопка, включает в себя внешний аттенюатор 10:1, 1 МОм, 70 В пост. тока, 46 В перем. тока (пик.), интерфейс пробников Rohde & Schwarz
RT-ZD20 1410.4409.02 1,5 ГГц, активный, дифференциальный, 1 МОм, ProbeMeter, микрокнопка, интерфейс пробников Rohde & Schwarz
Пробник шин питания
RT-ZPR20 1800.5006.02 2,0 ГГц, 1:1, 50 кОм, ±0,85 В, смещение ±60 В, интерфейс пробников Rohde& Schwarz
Высоковольтные несимметричные пассивные пробники
RT-ZH03 1333.0873.02 250 МГц, 100:1, 100 МОм, 850 В, 6,5 пФ
RT-ZH10 1409.7720.02 400 МГц, 100:1, 50 МОм, 1000 В, 7,5 пФ
RT-ZH11 1409.7737.02 400 МГц, 1000:1, 50 МОм, 1000 В, 7,5 пФ
Высоковольтные пробники: дифференциальные
RT-ZD002 1337.9700.02 25 МГц, 20:1/200:1, 4 МОм, 1,4 кВ (CAT III), BNC-интерфейс
RT-ZD003 1337.9800.02 25 МГц, 10:1/100:1, 4 МОм, 700 В (CAT II), BNC-интерфейс
RT-ZD01 1422.0703.02 100 МГц, 8 МОм, 1 кВ (СКЗ) (CAT III), BNC-интерфейс
RT-ZD02 1333.0821.02 200 МГц, 10:1, ±20 В, BNC-интерфейс
RT-ZD08 1333.0838.02 800 МГц, 10:1, 200 кОм, ±15 В, BNC-интерфейс
RT-ZHD07 1800.2307.02 200 МГц, 250:1/25:1, 5 МОм, 750 В (пик.), 300 В CAT III, интерфейс пробников Rohde& Schwarz
RT-ZHD15 1800.2107.02 100 МГц, 500:1/50:1, 10 МОм, 1500 В (пик.), 1000 В CAT III, интерфейс пробников Rohde& Schwarz
RT-ZHD16 1800.2207.02 200 МГц, 500:1/50:1, 10 МОм, 1500 В (пик.), 1000 В CAT III, интерфейс пробников Rohde& Schwarz
RT-ZHD60 1800.2007.02 100 МГц, 1000:1/100:1, 40 МОм, 6000 В (пик.), 1000 В CAT III, интерфейс пробников Rohde & Schwarz
Токовые пробники
RT-ZC02 1333.0850.02 20 кГц, пост./перем. ток, 0,01 В/А и 0,001 В/А, ±200 А и ±2000 A, BNC-интерфейс
RT-ZC03 1333.0844.02 100 кГц, пост./перем. ток, 0,1 В/А, 30 А, BNC-интерфейс
RT-ZC05B 1409.8204.02 2 МГц, пост./перем. ток, 0,01 В/А, 500 А (СКЗ), интерфейс пробников Rohde& Schwarz
RT-ZC10 1409.7750K02 10 МГц, пост./перем. ток, 0,01 В/А, 150 А (СКЗ), BNC-интерфейс
RT-ZC10B 1409.8210.02 10 МГц, пост./перем. ток, 0,01 В/А, 150 А (СКЗ), интерфейс пробников Rohde& Schwarz
RT-ZC15B 1409.8227.02 50 МГц, пост./перем. ток, 0,1 В/А, 30 А (СКЗ), интерфейс пробников Rohde& Schwarz
RT-ZC20 1409.7766K02 100 МГц, пост./перем. ток, 0,1 В/А, 30 А (СКЗ), BNC-интерфейс
RT-ZC20B 1409.8233.02 100 МГц, пост./перем. ток, 0,1 В/А, 30 А (СКЗ), интерфейс пробников Rohde& Schwarz
RT-ZC30 1409.7772K02 120 МГц, пост./перем. ток, 1 В/А, 5 А (СКЗ), BNC-интерфейс
Пробники ближнего поля для ЭМС-измерений
HZ-15 1147.2736.02 Комплект пробников для измерения электромагнитного поля в ближней зоне, от 30 МГц до 3 ГГц
Логические пробники
RT-ZL04 1333.0721.02 Логический пробник 400 МГц, 8 каналов
Принадлежности для пробников
RT-ZA13 1409.7789.02 Источник питания для пробников RT-ZC10/20/30
RT-ZA15 1410.4744.02 Внешний аттенюатор 10:1, 2,0 ГГц, 1,3 пФ, 60 В пост. тока, 42,4 В перем. тока (пик.) для пробников RT-ZD20/30
RT-ZA19 1335.7875.02 Сумка для пробников
RT-ZF20 1800.0004.02 Плата коррекции и калибровки силовых измерений
RT-ZA1P 1326.3641.02 3-мерный позиционер с центральной нажимной ручкой для удобной фиксации и позиционирования пробников (ширина интервала: 200 мм, область фиксации: 15 мм)
Дополнительные принадлежности
RTB-Z1 1333.1728.02 Передняя крышка
RTB-Z3 1333.1734.02 Мягкая сумка
ZZA-RTB2K 1333.1711.02 Комплект для монтажа в стойку
Прикладные пакеты
Пакет для низкоскоростных последовательных шин
RTM3K-LSSB 1335.9149P02 RTM3004. Состав: RTM3004+ RTM-K1+RTM-K2+ RTM-K15+ RTM-B1
Пакет для высоковольтного питания
RTM3K-HVP2 1335.9132P02 RTM3002. Состав: RTM3002 +RT-ZHD60
RTM3K-HVP4 1335.9132P04 RTM3004. Состав: RTM3004+ RT-ZHD60
Пакет источников питания
RTM3K-PS 1335.9126P02 RTM3004. Состав: RTM3004+ RTM-K31 +RT-ZHD07 +RT-ZC15B
