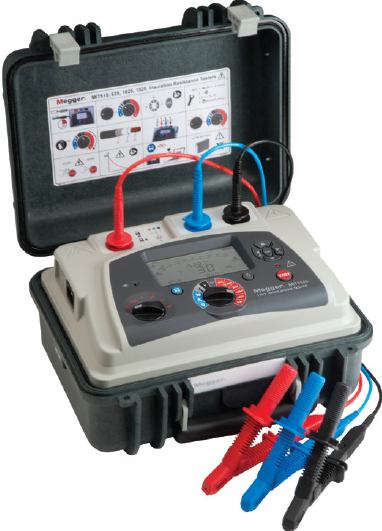

Тестеры сопротивления изоляции Megger MIT515, MIT525, MIT1025 и MIT1525
Новая серия тестеров изоляции напряжением постоянного тока Megger MIT515, MIT525, MIT1025 и MIT1525 предназначена для фирм-изготовителей комплектного оборудования и промышленных компаний.

Модель верхнего уровня MIT1525 позволяет проводить испытание изоляции напряжением вплоть до 15 кВ при максимальном сопротивлении 30 TОм погрешности ±5 % в диапазоне от 1 MОм до 3 TОм.Модель MIT515 позволяет определять сопротивление изоляции IR, индекс поляризации PI и коэффициент диэлектрических потерь DAR, но не имеет встроенной памяти.Модели MIT525, MIT1025 и MIT1525 имеют полный комплект режимов испытаний, а также встроенную память и возможность передавать/загружать данные в PC/лэптоп.

Основное внимание в новых приборах серии MIT сосредоточено на их производительности, что позволяет осуществлять быструю зарядку батарей и возможность работы от источника переменного тока, если батарея разряжена. Быстрая зарядка батарей обеспечивает > 60 минут тестирования, после 30-ти минутной зарядки.

Уровень безопасности приборов серии MIT не снижен – все зажимы (клеммы) имеют категорию безопасности CAT IV 600 В до 3000 м (5 кВ, 10 кВ) или CAT IV 1000 В до 3000 м (15 кВ). При этом доступны комплекты тестовых проводов на 5 кВ и 10 кВ плюс специально предназначенные тестовые провода на 15 кВ, которые имеют двойную изоляцию с зажимами, рассчитанными на 15 кВ пути утечки по поверхности диэлектрика. Эти провода на 15 кВ поставляются в специальном вещмешке. При проведении испытаний необходимо использовать соответствующие перчатки, рассчитанные на высокое напряжение, а также носить индивидуальные средства защиты.

В приборах MIT используется двойной корпус, который состоит из наружного корпуса для защиты тестера от ударов / падений и внутреннего огнезащитного корпуса. Степень защиты IP65 при закрытом корпусе предотвращает попадание воды / пыли. Интуитивно-понятный интерфейс пользователя исключает потерю времени на запоминание того, как использовать тестер. Удобство и простота работы обеспечивается двумя поворотными переключателями, а большой дисплей с подсветкой позволяет одновременно отображать множество результатов. Для помощи пользователям при первом обращении к прибору внутри крышки корпуса имеется графическое руководство по быстрому запуску.

Особенности тестеров сопротивления изоляции Megger MIT515, MIT525, MIT1025 и MIT1525
  • Сопротивление изоляции 30 TОм (15 кВ), 20 TОм (10 кВ), 10 TОм (5 кВ).
  • Диагностические тесты сопротивления изоляции с учетом времени плюс определение индекса поляризации PI, коэффициента диэлектрических потерь DAR, испытание на диэлектрический разряд DD и тесты при ступенчатом SV и линейном изменении напряжения.
  • Высокий ток – ток короткого замыкания 3 мА.
  • Защита от помех – подавление шума 3 мА (5 кВ и 10 кВ), 6 мА (15 кВ).
  • Литиево-ионная батарея – до 6 часов непрерывных испытаний при 5 кВ с нагрузкой 100 МОм, соответствует стандарту IEC 62133.
  • Категория безопасности: CAT IV 600 В до 3000 м (5 кВ, 10 кВ).
  • CAT IV 1000 В до 3000 м (15 кВ).
  • Большой ЖК-дисплей с подсветкой.
  • Специальная функция вольтметра (от 30 В до 660 В).
  • Увеличенная память данных с вызовом на экран, и часы реального времени для привязки результатов ко времени/дате.
  • Выгрузка результатов из памяти прибора через USB-интерфейс.
  • Поставляемые программные средства управления ресурсами
  • PowerDB Lite.
  • Регистрируемая температура (измеренная с помощью независимого прибора) может быть сохранена вместе с результатами.

Технические характеристики Megger MIT515, MIT525, MIT1025 и MIT1525

Диапазон входного напряжения переменного тока
5 кВ, 10 кВ 90-264 В (эффективное), 47-63 Гц, 100 ВА
15 кВ 90-264 В (эффективное), 47-63 Гц, 200 ВА
Аккумуляторная батарея Литиево-ионная 11.1 В, 5.2 ампер-часа, соответствует IEC 62133:2003
Срок службы батареи:
MIT515, MIT525 Обычно 6 часов непрерывной работы при 5 кВ с нагрузкой 100 MОм
MIT1025 Обычно 4,5 часа непрерывной работы при 10 кВ с нагрузкой 100 MОм
MIT1525 Обычно 4,5 часа непрерывной работы при 15 кВ с нагрузкой 100 MОм
Время зарядки батареи 2.5 часа при глубокой разрядке,
2 часа при нормальной разрядке
Испытательное напряжение:
MIT515, MIT525 250 В, 500 В, 1000 В, 2500 В, 5000 В, В
MIT1025 500 В, 1000 В, 2500 В, 5000 В, 10000 В, В
MIT1525 1000 В, 2500 В, 5000 В, 10000 В, 15000, В
Установка напряжения блокировки теста В От 40 В до 1 кВ с шагом 10 В, от 1 кВ до 5 кВ
с шагом 25 В, от 5 кВ до 15 кВ с шагом 25 В
Погрешность выходного напряжения +4%, -0%, ±10 В от номинального испытательного напряжения при нагрузке 1 ГОм
Диапазон измерения сопротивления От 10 kОм до 10 TОм при 5 кВ
От 20 kОм до 20 TОм при 10 кВ
От 10 kОм до 30 TОм при 15 кВ
Защитное кольцо, расположенное по центру Защита параллельно утечке, сопротивление снижается до 250 kОм с максимальной дополнительной ошибкой по сопротивлению 1% с нагрузкой 100 MОм
Диапазон аналоговой формы
отображения сопротивления
От 100 kОм до 10 TОм
Диапазон цифровой формы
отображения сопротивления
От 10 kОм до 30 TОм
Ток короткого замыкания 3 мА при 5 кВ, 10 кВ, 15 кВ
Сигнализация по сопротивлению изоляции От 100 kОм до 10 GОм
Заряд конденсатора <3 с/μF до 5 кВ, <5 с/μF до 10 кВ,
<6.3 с/μF до 15 кВ
Разряд конденсатора От 5 кВ до 50 В <120 мс/μF
От 10 кВ до 50 В <250 мс/μF
От 15 кВ до 50 В <3500 мс/μF
Диапазон по емкости (>500 В) От 10 nF до 25 μF (зависит от измеряемого напряжения)
Погрешность по емкости (23°C) ±10% ±5 nF
Диапазон измерения тока От 0.01 nA до 6 мA
Погрешность измерения тока ±5% ±0.2 nA при всех напряжениях (23°C)
Подавление помех (шума):
MIT515, MIT525 3 мА от 450 В до 5 кВ
MIT1025 3 мА от 960 В до 10 кВ
MIT1525 6 мА от 2100 В до 15 кВ
Диапазон вольтметра От 30 В до 660 В переменного или
постоянного тока, 45-65 Гц
Погрешность вольтметра ±3%, ±3 В
Диапазон таймера До 99 минут 59 секунд,
минимальная установка 15 секунд
Емкость памяти 5.5 часов непрерывной записи с 5-ти
секундным интервалом
Режимы тестирования IR, IR(t), DAR, PI, SV, DD, тест ramp
Интерфейс USB тип B (устройство)
Выход сигнала в реальном
масштабе времени
1 показание в секунду (напряжение, ток и
сопротивление)
Высота над уровнем моря 3000 м (5 кВ, 10 кВ)
3000 м (15 кВ)
Рабочая температура От -20°C до 50°C
Температура хранения От -25°C до 65°C
Относительная влажность 90% без конденсации влаги при 40°C
Степень защиты IP65 (крышка закрыта),
IP40 (крышка открыта)
Категория безопасности CATIV 600 В до высоты 3000 м (5 кВ, 10 кВ)
CATIV 1000 В до высоты 3000 м (15 кВ)
Соответствует требованиям IEC 61010-1.
Электромагнитная совместимость Соответствует требованиям of IEC61326-1
Размеры:
MIT515, MIT525, MIT1025 длина 315 мм x ширина 285 мм x высота 181 мм
MIT1525 длина 360 мм x ширина 305 мм x высота 194 мм
Масса:
MIT515, MIT525, MIT1025 4.5 кг
MIT1525 6.5 кг
