AnCom TDA-5/33131 - анализатор каналов ТЧ

Используется в качестве самостоятельного стационарного прибора, работающего под управлением ПК. Ориентирован на установку в аппаратном зале в стандартные приборные шкафы.

Функциональное исполнение: многоканальный анализатор (измеритель – генератор).

Прибор имеет модульную архитектуру.

Конструктивное исполнение: корпус (482х311х140 мм), соответствующий рекомендации МЭК 297 (19" конструктивы, Евромеханика).

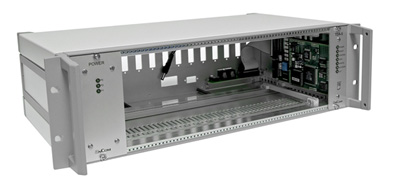

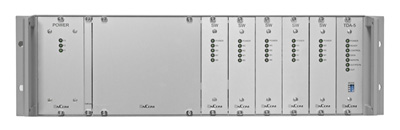

Корпус конструктивно объединяет модули: измерителя-генератора, коммутатора и блока питания.

В корпус могут быть установлены до 9 модулей коммутации AnCom SW-3U. Каждый модуль коммутации позволяет подключаться "в разрыв канала" или "параллельно высокоомно", в двухпроводном (32 канала) или четырехпроводном (16 каналов) режимах.

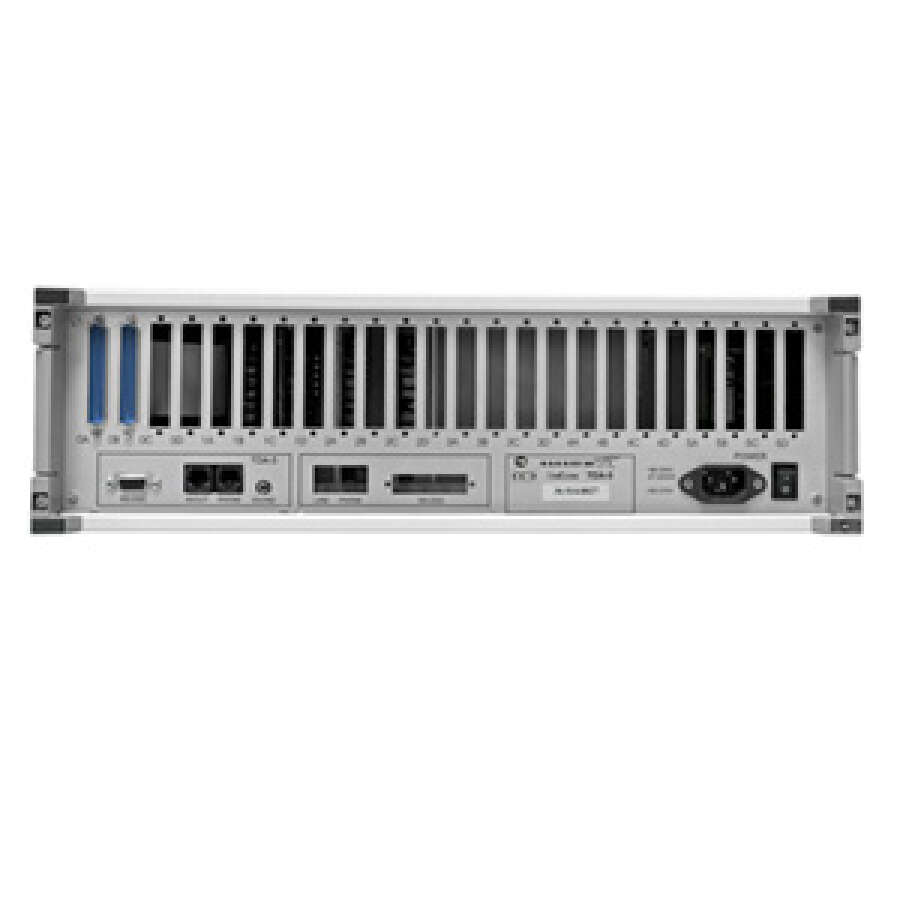

Подключение к анализатору канального и оконечного оборудования осуществляется с помощью соединителей типа CANON D SUB (4 соединителя на модуль). Соединители устанавливаются на заднюю панель прибора (DB 37M – к каналу и DB 37F – к оконечному оборудованию). Такой подход позволяет пользователю при необходимости замкнуть каналы, минуя анализатор.

Вес (с максимальной комплектацией): 7,4 кг
