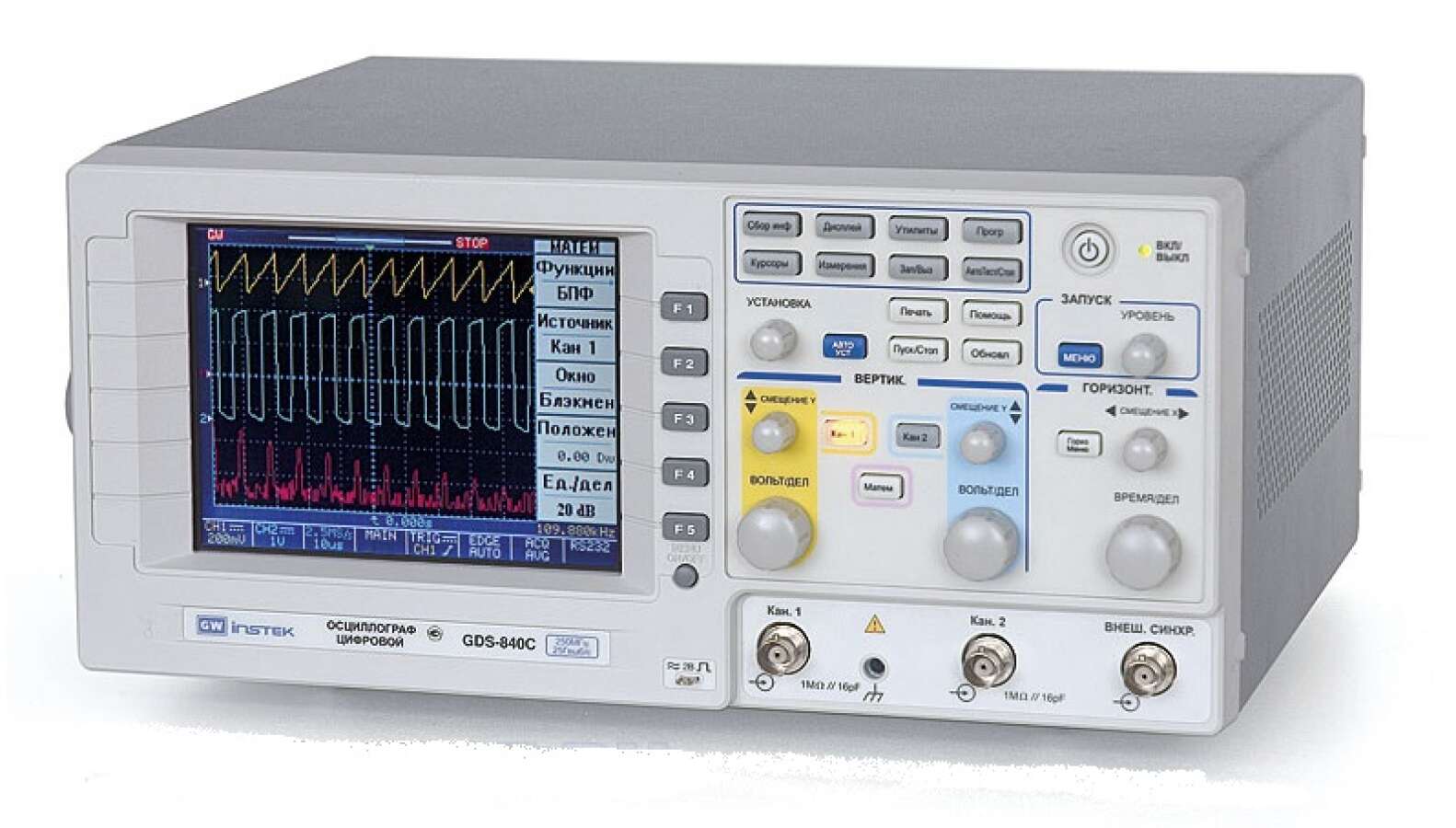

GW Instek GDS-840C - осциллограф цифровой, два канала, 250 МГц

Артикул: GW-GDS840C

Товар не поставляется

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Осциллограф цифровой запоминающий 2-канальный GW Instek GDS-840C с полосой пропускания 250 МГц и цветным ЖК-дисплеем.

Особенности GW Instek GDS-840C

  • Полоса пропускания 250 МГц
  • Максимальная частота дискретизации: 100 МГц, эквив. 25 ГГц
  • Объем памяти на канал 125 Кбайт
  • Выбор длины записи в память
  • Автоматические и курсорные измерения (15 параметров)
  • Быстрое преобразование Фурье (БПФ)
  • Задержка запуска развертки (по времени, по событию, по уровню, по длительности импульса)
  • Режимы дискретизации: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256), накопление
  • Выделение ТВ строки (PAL/SECAM, NTSC)
  • Память: 2 осциллограммы, 15 профилей
  • Интерфейсы: RS-232, LPT + модуль «годен-негоден» + USB
  • Цветной ЖК-дисплей

Комплект поставки

  • Осциллограф цифровой GW Instek GDS-840C - 1 шт.
  • Шнур питания - 1 шт.
  • Делитель 1:1 / 1:10 - 2 шт.

Технические характеристики GW Instek GDS-840C

Характеристики Параметры Значения
Канал вертикального отклонения Полоса пропускания 0…250 МГц (-3 дБ) (ограничение полосы пропускания до 20 МГц)
Коэффициент отклонения (Коткл) 2 мВ/дел…5 В/дел (шаг 1-2-5)
Погрешность установки Коткл ±3%
Время нарастания ≤ 1,4 нс
Входной импеданс 1 МОм (± 2 %) / 22 пФ
Максимальное входное напряжение 300 В (DC+AСпик, до 1 кГц)
Режимы работы канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2
Математика Кан 1 + Кан 2; Кан 1 – Кан 2; БПФ
Канал горизонтального отклонения Коэфициент развертки (Кразв) 1 нс/дел…10 с/дел (шаг 1-2-5)
Погрешность установки Кразв ± 0,01 %
Режимы работы основной, окно, ZOOM окна, самописец, X-Y
Синхронизация Источники синхронизации канал 1, канал 2, сеть, внешний
Режимы запуска развертки автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по времени (100 нс…1,3 мс), по событию (2…65000), по уровню (ТТЛ, ЭСЛ, ± 20 В), по фронту, по длительности импульса (20 нс…10 с)
Фильтры синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Внешняя синхронизация
  • 50 мВ (0…30 МГц)
  • 100 мВ (30…150 МГц)
  • 150 мВ (150…250 МГц)
Уровень внешней синхронизации постоянное ± 15 В; переменное 2 В пик
Максимальный уровень внешней синхронизации 300 В (DC+AС пик, до 1 кГц)
Вход внешней синхронизации 1 МОм (± 2 %) / 22 пФ
Аналого-цифровое преобразование Разрешение по вертикали 8 бит
Частота дискретизации до 100 МГц на канал
Эквивалентная частота дискретизации до 25 ГГц на канал
Длина записи 125 Кбайт на канал
Пиковый детектор 10 нс
Режимы работы выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256); накопление; выбор длины записи (0,5 К /…/ 125 К)
Частотомер Разрешение 6 разрядов
Диапазон измерений 10 Гц…250 МГц
Погрешность измерений ± 2 %
Курсорные измерения Функции ∆U; ∆T; 1/∆T
Автоматические измерения Функции по вертикали U пик-пик; U; U ср. кв.; U0; -U; +U; U макс.; U мин.
Функции по горизонтали f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения
Общие характеристики Напряжение питания 100…240 В, 48…63 Гц (автовыбор)
Дисплей 8 × 12 дел (разрешение 320 × 240), цветной ЖК
Интерфейс RS-232, LPT + модуль «годен-негоден» + USB
Синхронизация автовыбор синхросигнала (2-канальный режим)
Память запись/считывание: 2 осциллограммы; 15 профилей
Режим X-Y Х – кан 1; Y – кан 2; разность фаз < 3° до 100 кГц
Функции сравнение формы сигнала с шаблоном; автовоспроизведение профилей с авто- или курсорными измерениями
Автоустановка в/дел, с/дел, параметры синхросигнала
Габаритные размеры 254 × 142 × 310 мм
Масса 4,1 кг
