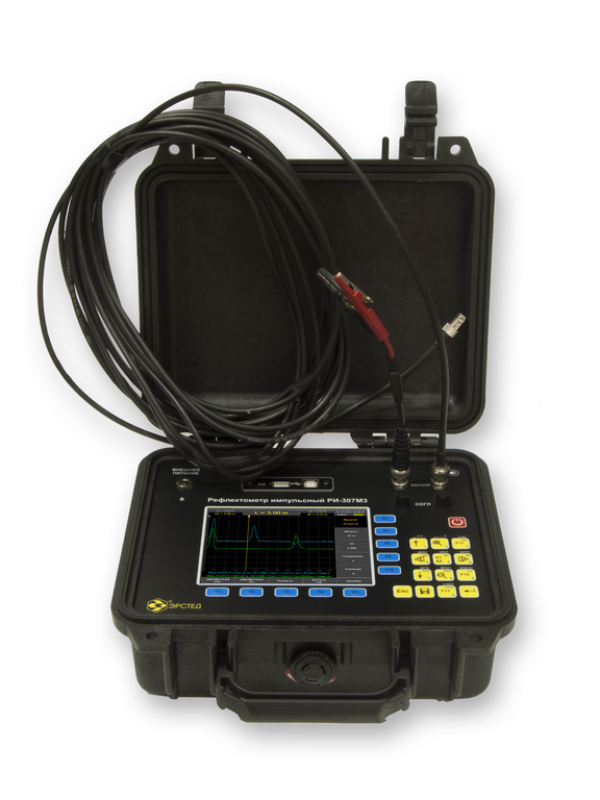

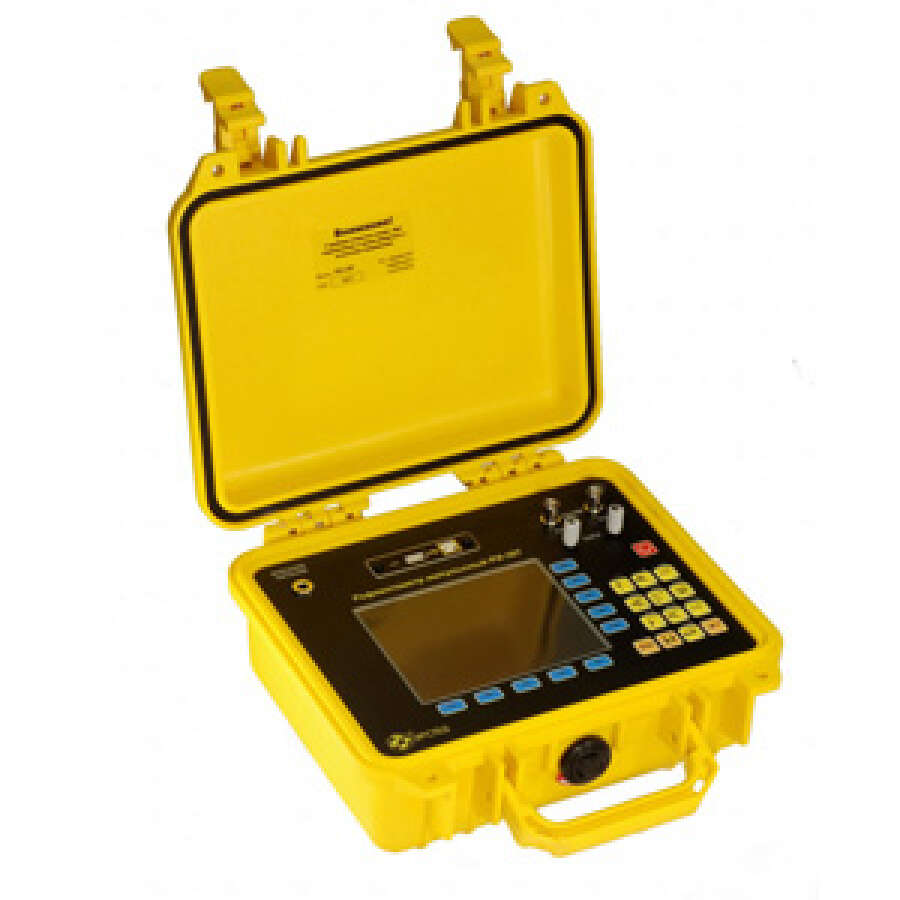

Эрстед РИ-307 - рефлектометр импульсный с программным обеспечением IRView 5.0

Артикул: 3-30-7050

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Импульсный рефлектометр Эрстед РИ-307 – это двухканальный полевой кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений в любых металлических кабельных линиях. РИ-307 позволяет определить обрыв, короткое замыкание, муфты, низкоомные утечки, сростки кабеля, параллельные отводы, катушки Пупина, разбитость пар, "мерцающие" неоднородности.



Комплект поставки:

  • рефлектометр импульсный РИ-307 - 1 шт.

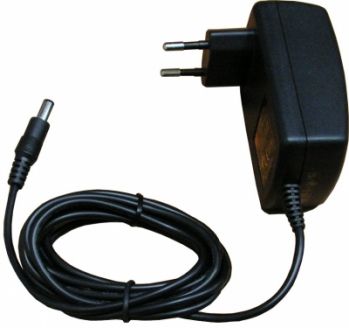

  • зарядное устройство - 1 шт.

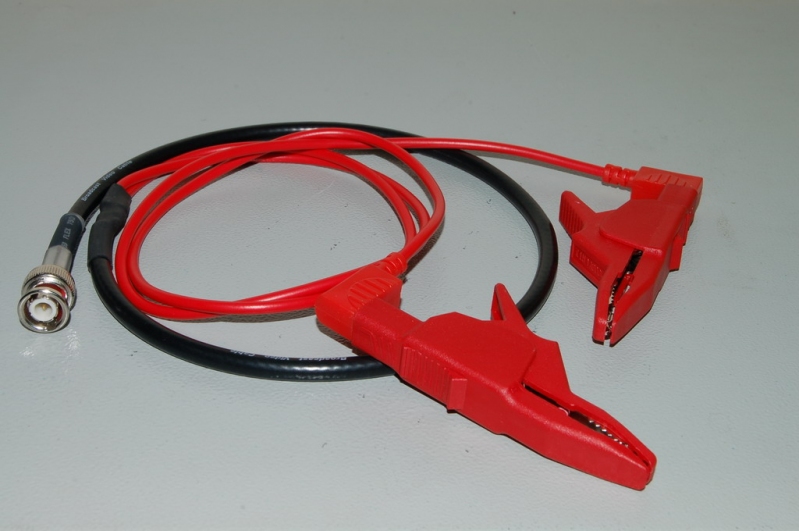

  • кабель соединительный 5 м, 75 Ом - 1 шт.
  • кабель соединительный 0,5 м, 75 Ом - 1 шт.
  • руководство по эксплуатации РИ-307 - 1 шт.
  • компакт-диск с программным обеспечением - 1 шт.



Технические характеристики Эрстед РИ-307

Диапазон измерения расстояния (временной задержки) от 0 до 64000 м (от 0 до 640 мкс)
Поддиапазоны измерений
  • 0 – 62,5 м (0 – 0,625 мкс)
  • 0 – 125 м (0 – 1,25 мкс)
  • 0 - 250 м (0 – 2,5 мкс)
  • 0 - 500 м (0 - 5 мкс)
  • 0 - 1000 м (0 - 10 мкс)
  • 0 - 2000 м (0 - 20 мкс)
  • 0 - 4000 м (0 - 40 мкс)
  • 0 - 8000 м (0 - 80 мкс)
  • 0 - 16000 м (0 - 160 мкс)
  • 0 - 32000 м (0 - 320 мкс)
  • 0 - 64000 м (0 - 640 мкс)
Инструментальная погрешность измерения расстояния
от 0,01% до 0,2% в зависимости от поддиапазона измерений от 12,5 см до 8 м при КУ=1,500
Эффективная частота дискретизации 800 МГц
Диапазон согласованных сопротивлений от 25 Ом до 600 Ом
Длительность зондирующего импульса от 10 нс до 50 мкс
Амплитуда зондирующего импульса 10 В на согласованную нагрузку
Чувствительность приёмного тракта
не хуже 1 мВ
Динамический диапазон не менее 80 дБ
Диапазон установки коэффициента укорочения от 1,000 до 3,000, с шагом 0,001
Дисплей цветной TFT 5,7” (640х480 пикселей)
Корпус ударопрочный, герметичный
Клавиатура пылевлагозащищенная
Питание Li-Ion аккумулятор, блок питания с системой быстрой зарядки
Время непрерывной работы от аккумуляторной батареи не менее 8 часов
Время непрерывной работы через блок питания не ограничено
Связь с ПК через внешний накопитель USB-Flash
Рабочая температура от -20 °С до +40 °С
Габариты 70х246х124 мм
Вес с аккумуляторной батареей не более 2,5 кг



Основные функции Эрстед РИ-307

Рефлектометр РИ-307 служит для проведения следующих измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом:

  • измерение длин кабелей;
  • измерение расстояний до неоднородностей волнового сопротивления или повреждений;
  • измерение коэффициента укорочения линии при известной ее длине;
  • определение характера повреждений.



Особенности Эрстед РИ-307

  • Большой яркий цветной TFT дисплей размером 5,7 дюйма с разрешением 640×480 пикселей и широким углом обзора удобен для наглядного представления результатов измерений.
  • Прямое управление измерительными параметрами позволяет быстро и наглядно управлять параметрами измерения без лишних затрат времени на переключения между меню.
  • Высокая скорость зондирования позволяет оператору наблюдать максимально «живую» картинку на экране.

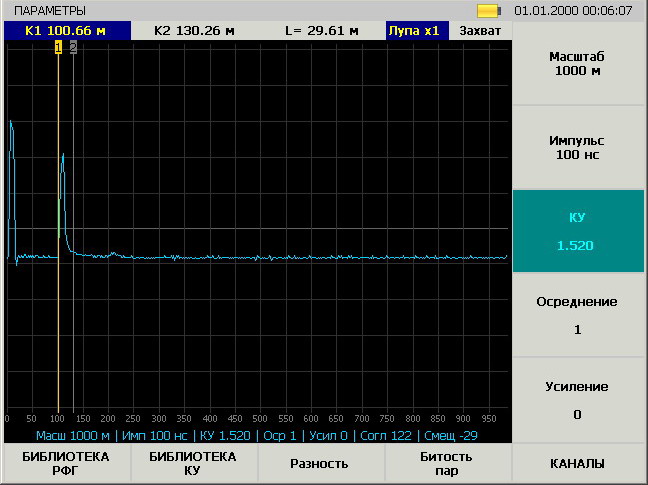

  • Двухкурсорная измерительная система позволяет измерять расстояния между любыми двумя точками рефлектограммы — исключить длину присоединительных кабелей, измерить длину участка замокания кабеля или определить расстояние между двумя муфтами; прибор индицирует расстояние до первого и второго курсора, а также расстояние между ними.
  • Автоматическое запоминание параметров измерения при выключении прибора (кнопкой выключения или по таймеру автоотключения): параметры измерения запоминаются в энергонезависимой памяти.



Измерительные характеристики Эрстед РИ-307

  • Широкий диапазон по дальности: от 62,5 м до 64 км.
  • Низкая инструментальная погрешность измерения расстояния - 0,01%…0,2% от действующей шкалы позволяет локализовывать дефекты с точностью до 12,5 см.
  • Широкий диапазон рабочих длительностей зондирующего импульса от 10 нс до 50 мкс позволяет оператору выбрать оптимальное соотношение разрешения прибора и перекрываемого затухания:
    • на коротких участках кабеля или кабелях с небольшим затуханием лучше использовать короткие зондирующие импульсы для обеспечения наилучшего разрешения;
    • на длинных кабелях или кабелях с большим затуханием для обеспечения максимальной дальности лучше устанавливать большую длительность зондирующего импульса.
  • Высокая чувствительность приемного тракта: 1 мВ.
  • Цифровое осреднение 1…128 реализаций позволяет эффективно подавлять асинхронные помехи и шумы.
  • Два параллельных физических канала позволяют эффективно подавлять синхронные помехи:
    • если исследуемые кабельные линии параллельны (например две фазы), то помеха на каждой из них одинакова, следовательно для подавления помехи на поврежденной линии достаточно функцией "Разность" вычесть из неё рефлектограмму параллельной неповрежденной линии;
    • выявлять различия линий в реальном режиме времени не прибегая к сохранению рефлектограммы в память.



Специальные режимы анализа и измерения Эрстед РИ-307

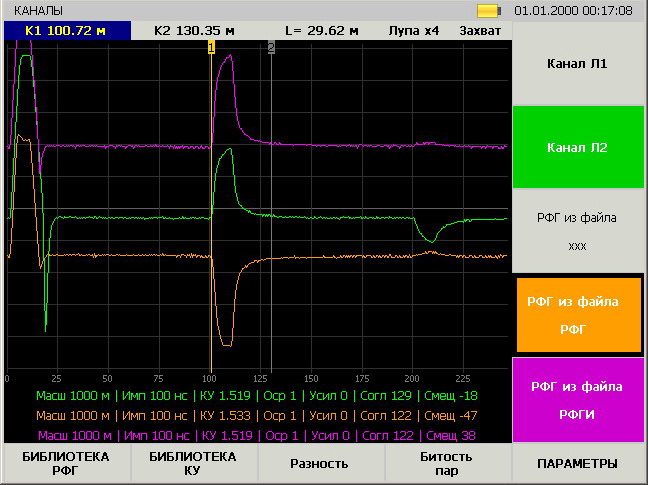

  • Одновременное отображение до 5 рефлектограмм прибор имеет возможность одновременно отображать рефлектограммы с двух физических входов и трёх рефлектограмм из энергонезависимой памяти:
    • режим «Разность» (поточечное вычитание рефлектограмм) предназначен для выявления различий в рефлектограммах, может применяться как для рефлектограмм физических каналов так и для рефлектограмм из памяти в любых сочетаниях в режиме реального времени;
    • режим «Битость пар» предназначен для определения мест перепутывания пар (разнопарка) в муфтах или скрутках;

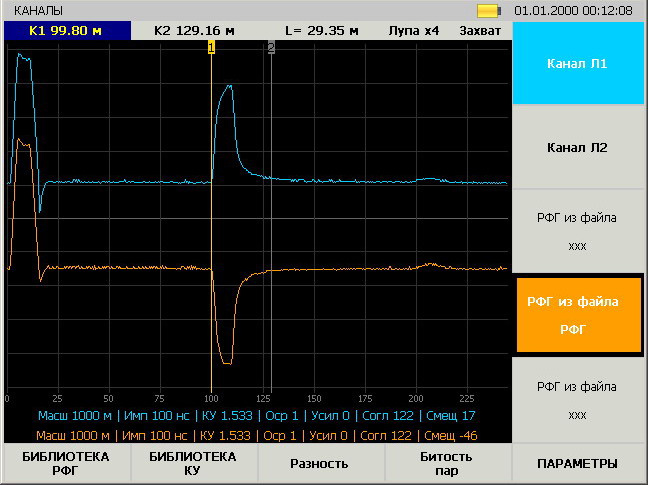

    • режим «Захват» повышает эффективность работы прибора для определения дефектов непостоянных во времени («мерцающих» дефектов) — прибор этом режиме накапливает на экране рефлектограммы сколь угодно продолжительное время, так что кратковременные события не будут пропущены.





Хранение результатов измерений в Эрстед РИ-307

  • Большой объем энергонезависимой памяти для хранения библиотеки рефлектограмм и таблицы коэффициентов укорочения:
    • прибор позволяет сохранить в энергонезависимой памяти до 200 именованных и датированных рефлектограмм с высоким разрешением (до 8000 точек на рефлектограму), что позволяет детально изучать результаты измерений и отслеживать их динамику за длительный период времени;

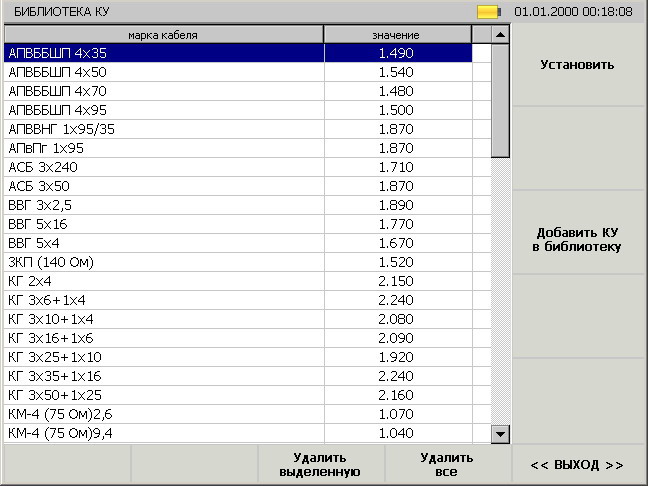

    • в приборе предусмотрена встроенная пополняемая таблица коэффициентов укорочения.
  • Прибор оснащен USB-портом для записи/чтения рефлектограмм и таблицы коэффициентов укорочения на внешний USB-накопитель.
  • Расширяемая функциональность встроенного ПО.

Применение Эрстед РИ-307

Рефлектометр РИ-307 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
  • медножильные кабели связи (ТПП, МКС и т.п.);
  • кабели сигнализации и управления (СБПЗАВпШп и т.п.);
  • силовые кабели (АСБ, ВВГ, СИП и т.п.);
  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
  • воздушные кабельные линии;
  • компьютерные сети (СКС).

Рефлектометр РИ-307 может использоваться для определения длины кабеля при его производстве и складировании.

Опции и аксессуары для Эрстед РИ-307

Дополнительно поставляются:

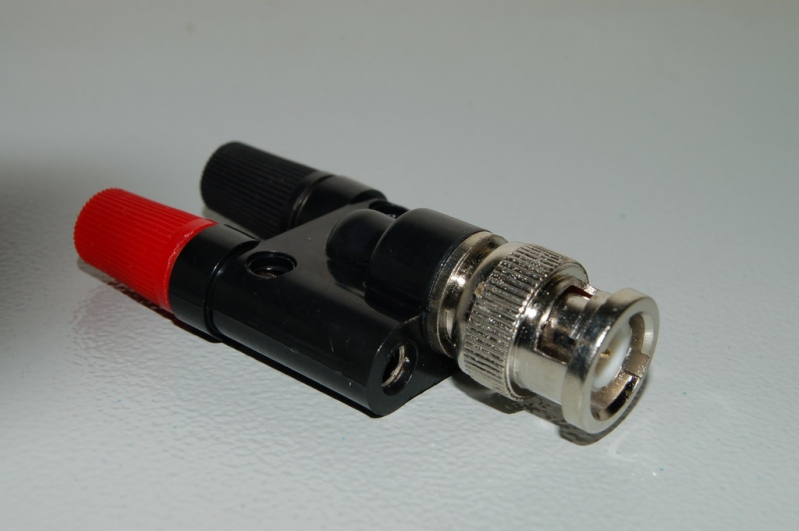

Возможно произвести замену базового дисплея на дисплей повышенной яркости (900 кД) для комфортной работы при прямом солнечном освещении.
