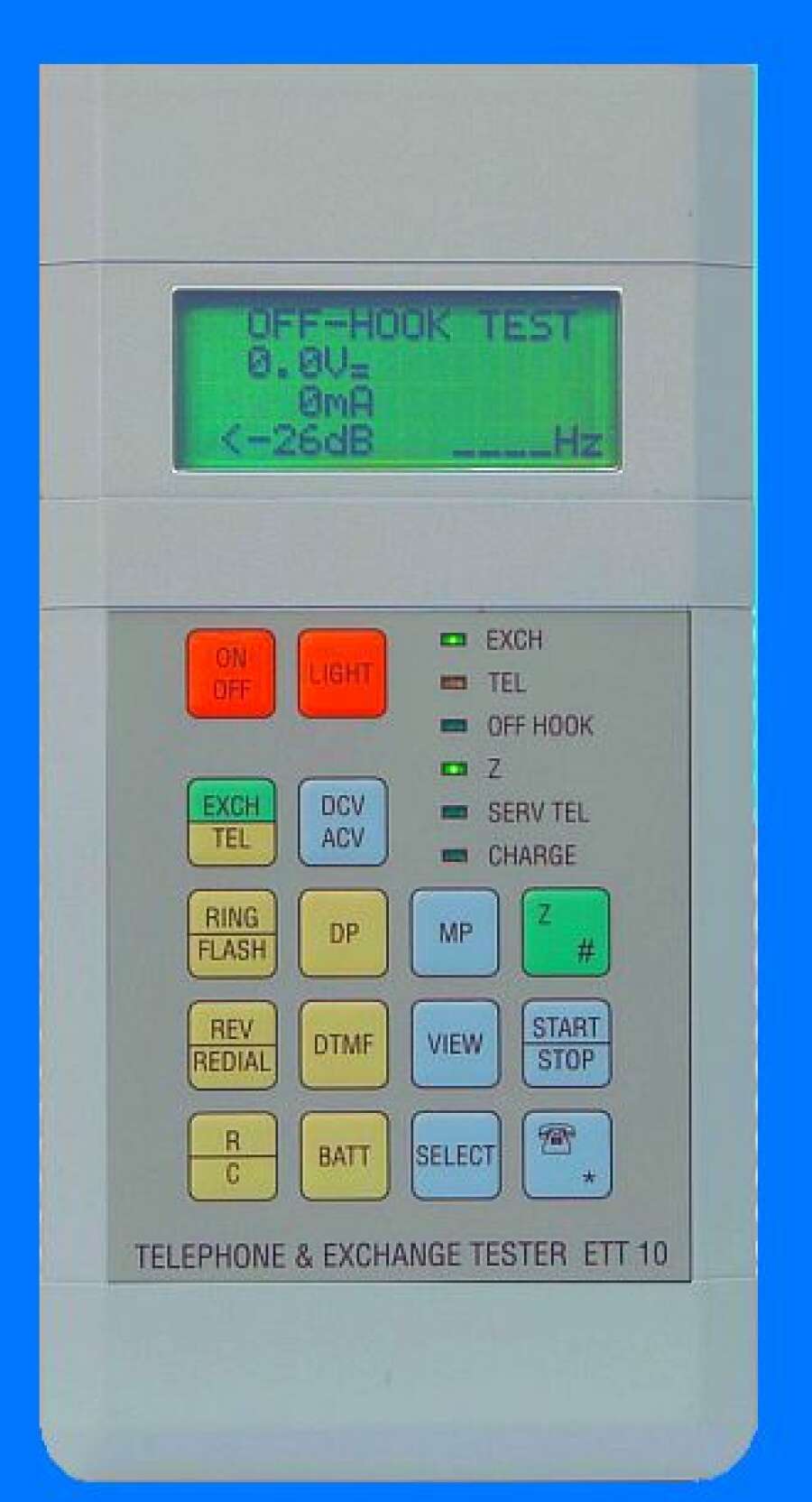

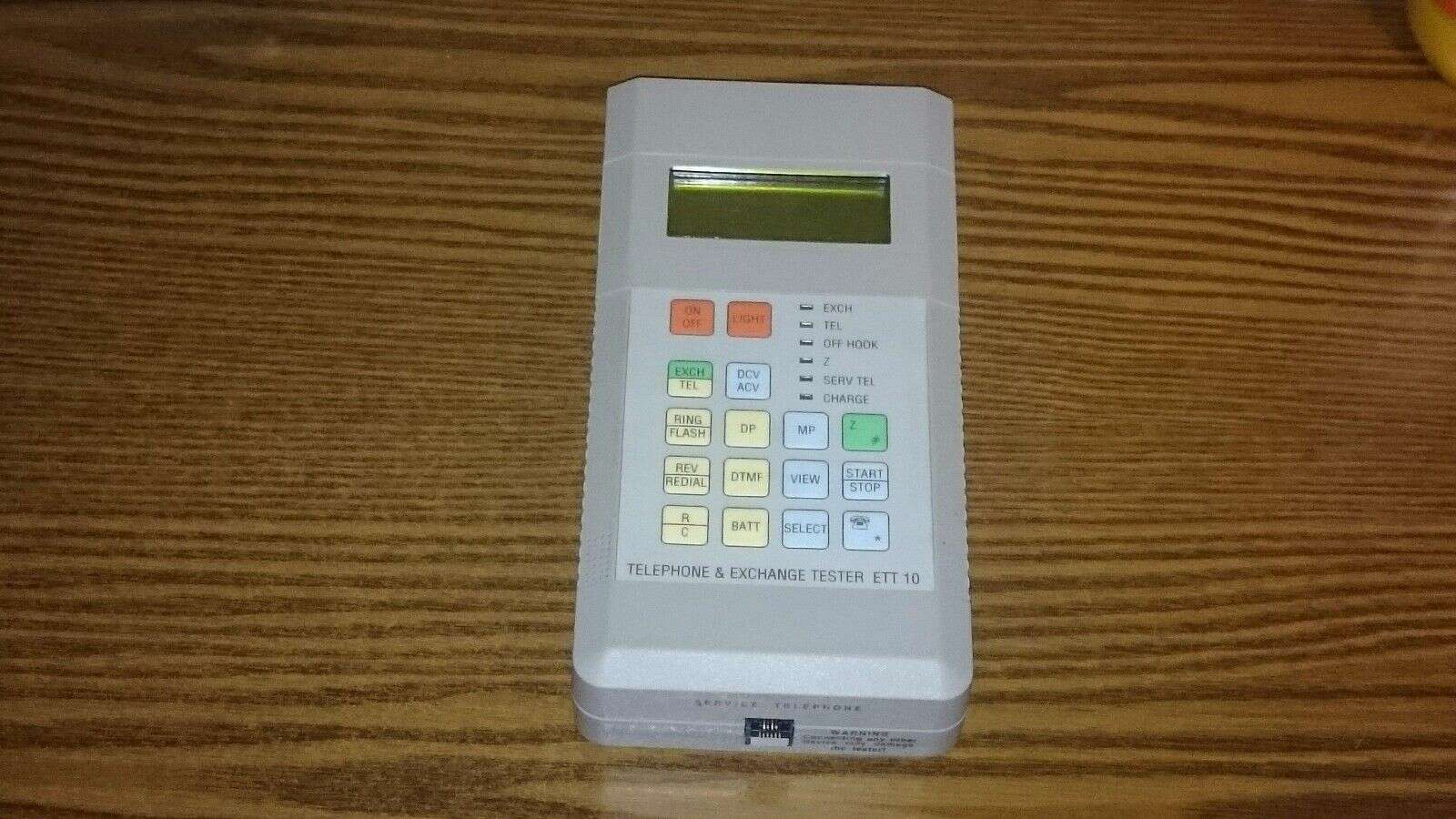

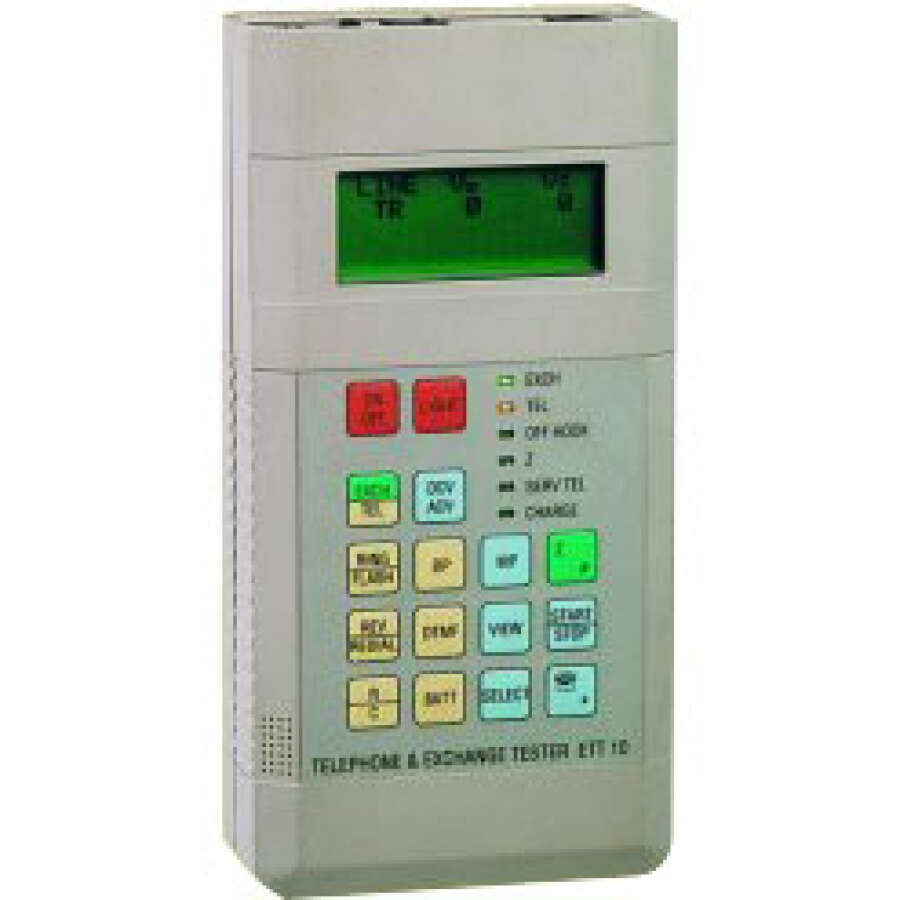

Elektronika ETT 10 - тестер телефонных аппаратов и АТС

Артикул: ELK-ETT 10

Цена: 224 830.73 руб.

Средний срок поставки: 6-8 недель

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 руб.
224 830.73 руб.
Вопрос менеджеру
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Elektronika ETT 10 - универсальный тестер телефонных станций, абонентских линий и оконечного оборудования. Он имеет три режима работы:

  • TEL MODE (режим телефона) - для измерения параметров абонентских линий и телефонных аппаратов;
  • EXCH MODE (режим станции) - для измерения параметров абонентских линий и АТС;
  • LINE MODE (режим линии) - для измерения линейных напряжений и наблюдения на линии сигналов DTMF, MP и тональных сигналов.

Функциональные возможности Elektronika ETT 10

  • генерация вызова для испытания телефонных аппаратов
  • анализ сигналов DTMF, MP и тональных сигналов в линии для проверки телефонного аппарата с тональным номеронабирателем
  • измерение характеристик импульсов номеронабирателя для проверки телефонного аппарата с импульсным режимом номеронабирателя
  • возможность питания телефонной линии постоянным током
  • генерирование сигнала готовности к набору и сигнала факса для тестирования оконечного оборудования абонента
  • измерение параметров тарифных импульсов
  • генерация тарифных импульсов
  • измерение сигналов посылки вызова
  • измерение уровня и частоты в диапазоне частот ТЧ
  • измерение напряжения постоянного и переменного тока
  • измерение сопротивления и емкости

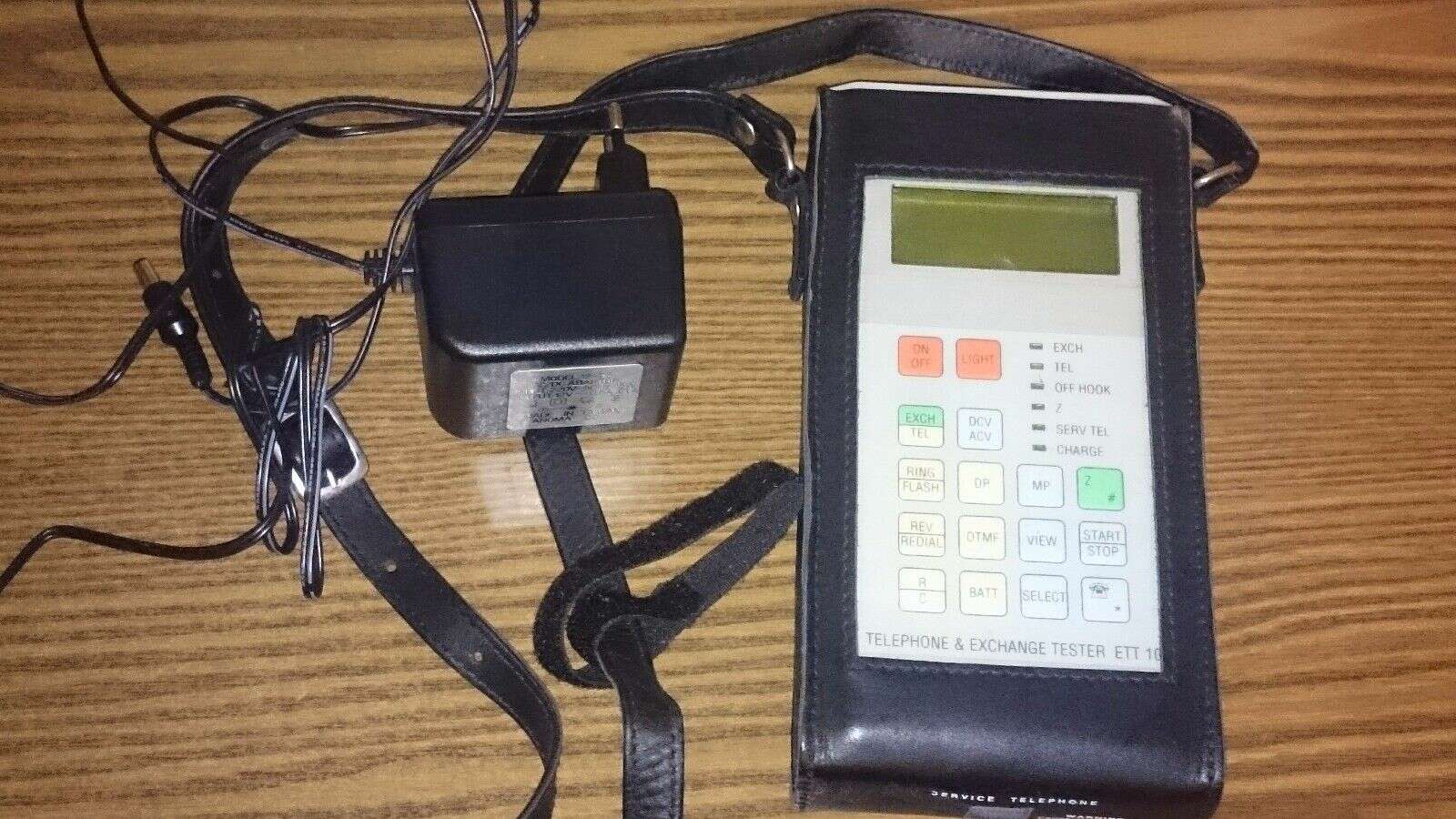

Комплект поставки Elektronika ETT 10

Код Комплектующая Количество
257-000-000 Тестер ETT 10 1 шт.
Y146-025 Адаптер питания от сети переменного тока 1 шт.
Y146-006 Служебный телефон 1 шт.
311-330-000B Блок батареи 1 шт.
Y107-306 Измерительный шнур RJ11-RJ11, 1 м 1 шт.
Y107-305 Измерительный шнур RJ11-крокодилы, 1,4 м 1 шт.
Y107-332 Кабель заземления 1 шт.
Y147-004 Футляр и сумка для переноски 1 шт.
OM-257-000-000 Руководство по эксплуатации 1 шт.
OM-257-100-000 Краткая инструкция пользователя 1 шт.
SW-257-100-000 CD диск 1 шт.
CC-257-000-000 Сертификат заводской калибровки 1 шт.



Технические характеристики тестера Elektronika ETT 10

Параметр Значение
Номинальное напряжение линии LINE, EXCH, TEL в режиме измерения напряжения AC/DC 270 В (ампл)
в режиме снятия трубки 70 В (ампл)

Измерение постоянного напряжения

(DC) LINE, EXCH, TEL

диапазон напряжений ± от 1 до 200 В
нагрузка высокоомная
TR 5 Мом
TG и RG 100 кОм

Измерение переменного напряжения

(AC) LINE, EXCH, TEL

диапазон напряжений от 2 до 180 Вэфф
диапазон частот от 20 до 200 Гц
нагрузка высокоомная
TR 700 кОм
TG и RG 80 кОм

Измерения при снятой трубке

(OFF-HOOK)  EXCH

внутренняя нагрузка 600 Ом, 1,5 Вт
внешняя нагрузка служебный телефон
диапазон напряжений от 1 до 50 В
ток во внутр. нагрузке от 1 до 55 мА
диапазон уровней от -26 до +10 дБ
диапазон частот от 200 Гц до 4 кГц
Приемник тарифных импульсов  EXCH внутренняя нагрузка 200 Ом
внешняя нагрузка служебный телефон
диапазон несущей частоты от 11600 до 12400 Гц
от 15680 до 16320 Гц
длительность пакета от 50 до 2000 мс
уровень пакета от 40 мВ до 1,2 В (от -26 до +4 дБ)
число пакетов от 1 до 999
время перерыва от 50 до 2000 мс
Измерение сопротивления на линиях T-R, T-G, R-G  TEL диапазон сопротивлений от 1 кОм до 5 МОм
Измерение емкости на линиях T-R, T-G, R-G  TEL диапазон емкостей от 0,02 до 10 мкФ
Проверка посылки вызова  TEL напряжение посылки вызова 50 Вэфф
тактовый сигнал посылка вызова/перерыв 1с / 3с
время выключения 50 мс
REN (1 REN ≈ 0,3 ВА) от 0 до 3 REN

Измерения при снятой трубке

(OFF-HOOK)  TEL

нагрузка 600 Ом
диапазон напряжений от 0 до 50 В
диапазон токов от 0 до 25 мА
диапазон уровней от -26 до +10 дБ
тоновый сигнал набора номера 420 Гц, -16 дБ
тоновый сигнал факса 2100 Гц, -16 дБ
Проверка импульсного набора номера (DP) TEL однократный набор (Single): диапазон скоростей от 5 до 15 имп/с (pps)
однократный набор (Single): отношение Перерыв/Заполнение от 40 до 80 %
однократный набор (Single): время перерыва от 40 до 80 мс
периодический набор (Flash): время между отдельными наборами от 100 до 300 мс
повторный набор (Redial): минимальное время между цифрами от 100 до 2000 мс
повторный набор (Redial): отображаемый последний номер макс. 16 цифр
Проверка двухтонального многочастотного набора номера (DTMF) TEL однократный набор (Single): диапазон уровней от -16 до -4 дБ
однократный набор (Single): диапазон частот от 500 до 2000 Гц
однократный набор (Single): длительность пакета от 20 до 1000 мс
периодический набор (Flash): время между отдельными наборами от 100 до 300 мс
повторный набор (Redial): минимальное время между цифрами от 20 до 1000 мс
повторный набор (Redial): отображаемый последний номер макс. 16 цифр
Передатчик тарифных импульсов TEL выходное сопротивление 200 Ом
частота - номинальное значение 12 кГц ±0,5% или 16  кГц ±0,5%
частота - минимальное значение 11,7 кГц ±0,5%, или 15,75 кГц ±0,5%
частота - максимальное значение 12,3 кГц ±0,5%, or 16,25 кГц ±0,5%
время вкл. (ON)/время выкл. (OFF) - номинальное значение 200 мс / 110 мс
время вкл. (ON)/время выкл. (OFF) - минимальное значение 77 мс / 110 мс
время вкл. (ON)/время выкл. (OFF) - максимальное значение 900 мс / 110 мс
уровень сигнала пакета - номинальное значение 250 мВ
уровень сигнала пакета - минимальное значение 55 мВ
уровень сигнала пакета - максимальное значение 55 мВ
Общие технические данные время работы от аккумуляторной батареи 5 часов
питание от внешнего источника DC от 12 до 16 В, мин 400 мА
температура эксплуатации от 0 до +50°C
температура хранения от −20 до +70°C
ЭМС Рек. MSZ EN 55022
габариты 200 x 100 x 40 мм
вес 0,6 кг



Тестер Elektronika ETT 10 имеет три режима работы:

  • TEL MODE (режим телефона) - для измерения параметров абонентских линий и телефонных аппаартов;
  • EXCH MODE (режим станции) - для измерения параметров абонентских линий и АТС;
  • LINE MODE (режим линии) - для измерения линейных напряжений и наблюдения на линии сигналов DTMF, MP и тональных сигналов.

Режим телефона Elektronika ETT 10

Обычно сообщения абонента об ошибке анализируются со стороны станции (TEL MODE). Целью этих измерений является проверка линии, отдельно от станции, путем измерения напряжений постоянного и переменного тока между двумя жилами и каждой из жил и землей. При отсутствии мешающих напряжений, прибор ETT 10 автоматически продолжит измерять сопротивление и емкость между жилами T-R, T-G и R-G. Результаты этих измерений позволяют проверить состояние линии.

В ходе дальнейшей проверки, тестер ETT 10 работает как имитатор станции, посылая вызов абоненту и проверяя абонентское оборудование: телефонный аппарат, факс, УАТС). Прибор также позволяет измерить ток в местной линии, сопротивление абонентского оборудования, уровень речевого сигнала, а также параметры набора номера для DP и DTMF и провести калибровку счетчиков тарифных импульсов. После проведения измерений производится автоматическая оценка результатов и выдается сообщение ОК или ER.

Режим станции Elektronika ETT 10

При условии отсутствия неисправностей в линейном абонентском оборудовании, следует измерить параметры станции, такие как напряжение батареи, линейный ток, напряжение посылки вызова, уровень и частота тонального набора номера в линии, напряжение AC и DC между двумя жилами и землей, а также параметры тарифных импульсов, передаваемых станцией. Может случиться, что в отсутствие абонента со станции не может быть проведена дистанционная диагностика. В этом случае технический персонал должен выехать к абоненту, чтобы проверить, в режиме работы TEL, абонентское оборудование на месте (телефонный аппарат, таксофон или факсимильный аппарат), или проверить, в режиме EXCH, параметры станционной линии и станции.

Режим линии Elektronika ETT 10

Повреждение может быть также и в промежуточных точках абонентской линии. В этом случае, ETT 10 может найти место повреждения путем выполнения соответствующих измерений в кабельной коробке, где подсоединяется абонент.
