Поиск-410 Мастер - комплект трассо-дефектоискателя (без генератора)

Артикул: 3-20-7074

Товар не поставляется

Гарантия: 24 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Комплект трассо-дефектоискателя СВЯЗЬПРИБОР ПОИСК-410 Мастер состоит из приёмника и генератора. Трассо-дефектоискатель может работать в активном (при подключении генератора) и в пассивном режиме.

Приёмник принимает сигнал, излучаемый подземной трассой. В пассивном режиме приёмник анализирует сигнал, излучаемый силовыми кабелями, сетями радиотрансляции, а также широкополосный сигнал, переизлучаемый массивными металлическими коммуникациями.

В активном режиме поиска источником сигнала является генератор звуковой частоты, подключаемый к жиле искомого кабеля контактным или бесконтактным способом. Протекающий по кабелю переменный ток создает вокруг него магнитное поле, которое воздействует на датчики трассо-дефектоискателя.

Поиск трассы осуществляется по изображению на дисплее и звуковым способом (наушники и встроенный излучатель).



Особенности СВЯЗЬПРИБОР ПОИСК-410 Мастер

  • В комплект поставки входит приёмник ПОИСК-410 Мастер, поэтому возможен поиск только в пассивном режиме
  • Конструкция приёмника: моноблок с низкотемпературным OLED-дисплеем
  • Генератор приобретается отдельно
  • Работа на частотах от 10 до 20000 Гц в пассивном режиме
  • Работа на частотах 273 Гц и 2 187,5 Гц в активном режиме (в комплекте с генератором МК-510 / ГК-310А-2 / ГК-Мини / ЛИС / Е-100)
  • Дополнительная частота для фазового поиска: 6 562,5 Гц
  • Дополнительная частота для генератора ЛИС: 26 250 Гц
  • Работа на любой частоте в диапазоне от 200 до 3999 Гц (с применением стороннего генератора сигналов)
  • Режимы поиска трассоискателя ПОИСК-410 Мастер без генератора (пассивный режим):
    • КАРТА ЭНЕРГО - позволяет вести поиск силовых кабелей в режиме "КАРТА КАБЕЛЯ"
    • КЛАССИЧЕСКИЙ ЭНЕРГО - поиск силовых кабелей промышленной частоты по максимуму, минимуму и в режиме "Максимум минус"
    • СПЕКТР - энергоспектр для поиска силовых кабелей и широкий спектр для поиска различных коммуникаций
    • 50 Гц - трассировка силовых кабелей с током промышленной частоты 50 Гц
    • 100 Гц - для катодной защиты газо-нефтепроводов

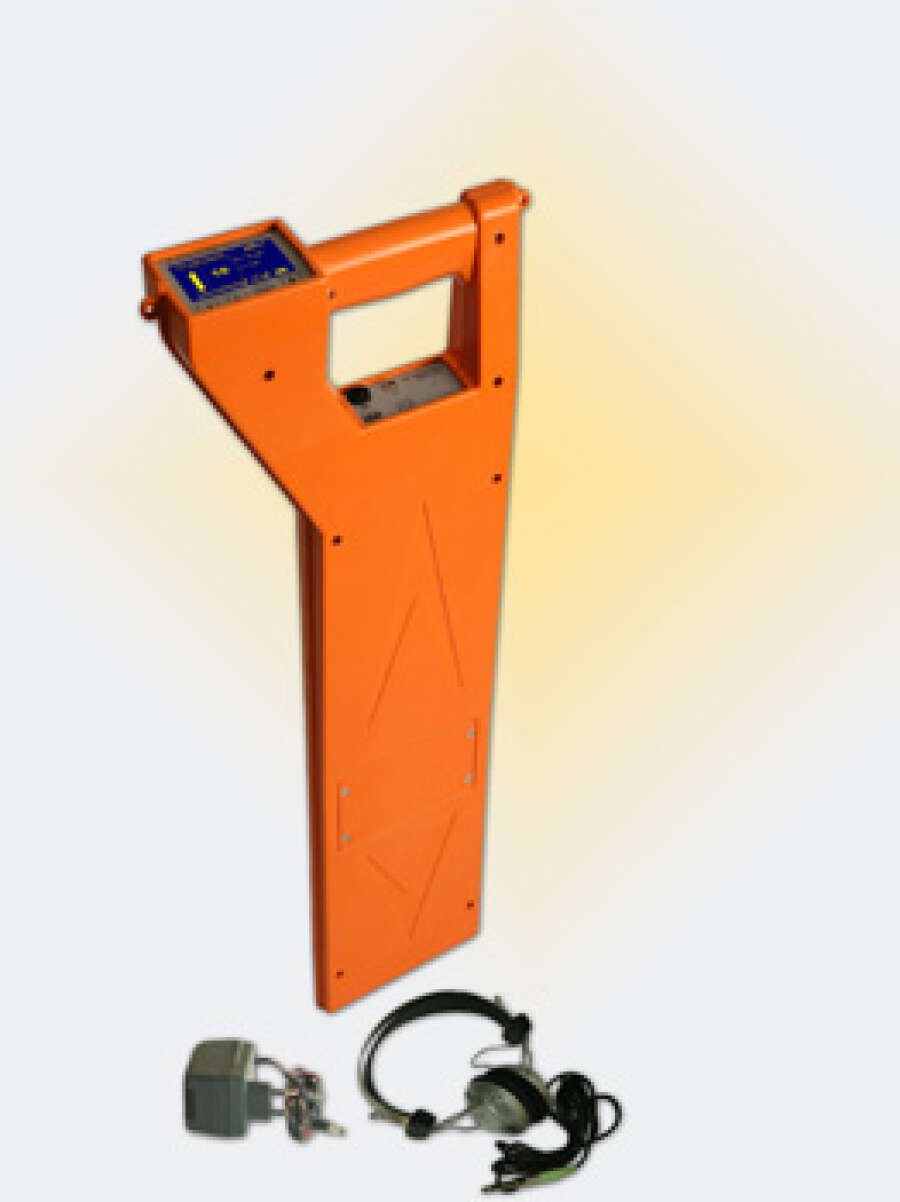

Комплект поставки

  • Приемник ПОИСК-410 Мастер (OLED версия) - 1 шт.
  • Руководство по эксплуатации - 1 шт.
  • Сетевой адаптер - 1 шт.
  • Наушники - 1 шт.
  • Сумка для наушников - 1 шт.
  • Аккумуляторные батареи Ni-Mh типа «АА» (для OLED версии) - 4 шт.

Технические характеристики приемника ПОИСК-410 Мастер

Параметр Значение
Активные частоты
  • 2187,5 ± 1 Гц
  • 273,5 ± 0,5 Гц
Дополнительная частота для фазового поиска 6562,5 ± 3 Гц
Дополнительная частота для генератора ЛИС 26 250 Гц ± 12 Гц
Частоты, задаваемые пользователем 200 - 3999 Гц
Полоса пропускания по уровню –3 дБ (не более):
  • для частоты 6562,5 Гц
  • для частоты 2187,5 Гц
  • для частоты 273,5 Гц



  • 45 Гц
  • 15 Гц
  • 2,5 Гц
Максимально определяемая глубина залегания трассы 6 м
Точность измерения глубины ±5% + 0,1 м
Точность отыскания 10 см
Поиск повреждения изоляции с переходным сопротивлением1 0 – 10 кОм
Полоса пропускания без фильтра 10 ÷ 20 000 Гц

Питание:

  • OLED версия
  • LCD2 версия



  • аккумуляторы типа АА, Ni-Mh - 4 шт.
  • аккумуляторы типа АА, Ni-Mh - 6 шт.

Время непрерывной работы при использовании аккумуляторов с ёмкостью 2100 mА/ч (не менее):

  • OLED версия
  • LCD версия



  • 13 ч
  • 17 ч
Потребляемая мощность (не более) 1,2 Вт
Время зарядки аккумуляторной батареи (не более) 4 ч
Температура эксплуатации от -20 до +40 °С
Габаритные размеры прибора 257х88х685 мм
Масса прибора (включая аккумуляторную батарею, без сумки) 1,9 кг

Примечания:

1 Двухчастотные (бесконтактные) методы.

2 Время работы приведено для окружающей температуры выше +5°С. При снижении температуры LCD дисплей автоматически подогревается и время работы снижается в соответствии с температурой.
