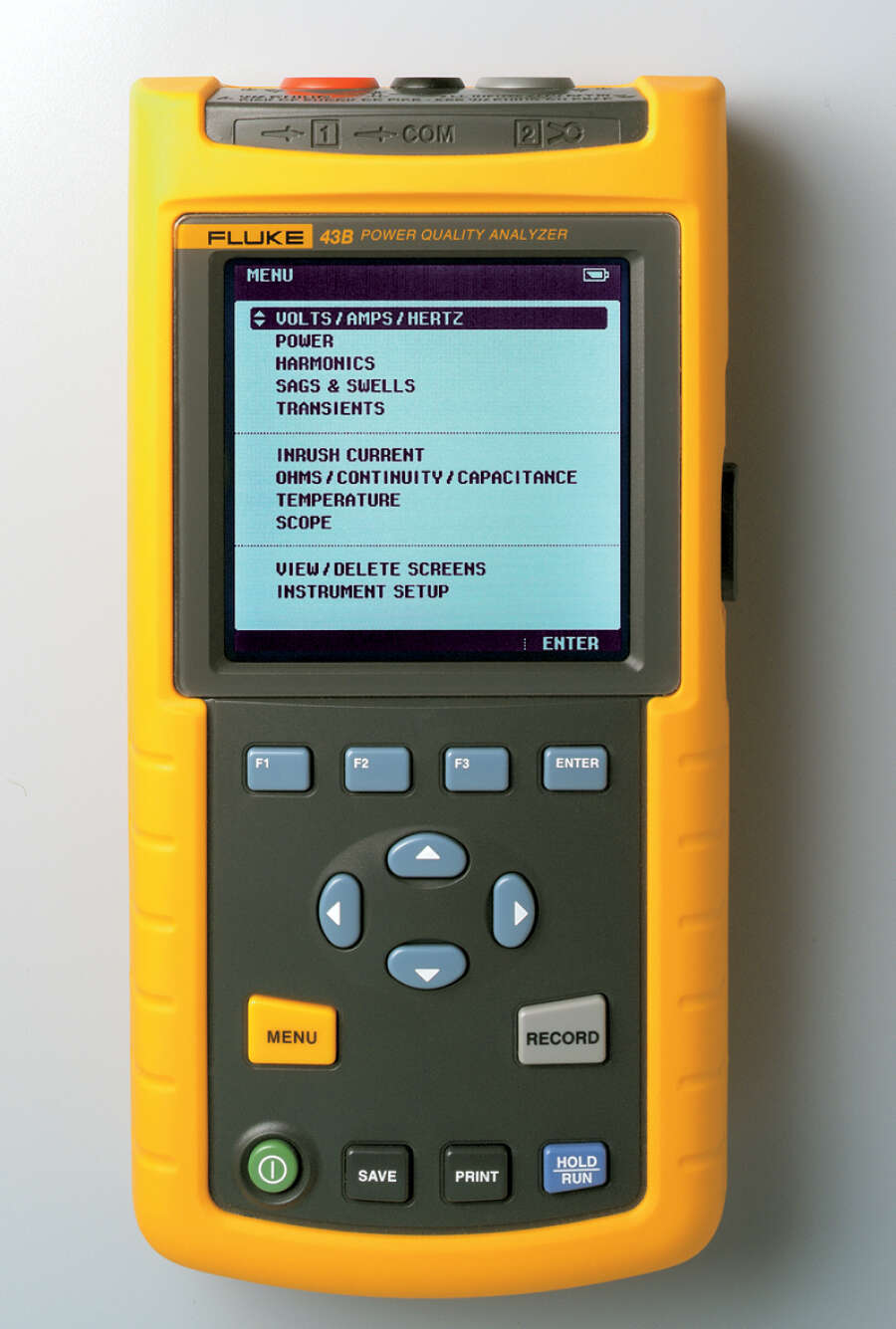

Fluke 43B - анализатор качества электроэнергии

Артикул: FLI-43B

Товар не поставляется

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Идеальный инструмент для отслеживания проблем, связанных с электроэнергией в однофазной цепи

Fluke 43B выбирают для диагностики качества и устранения неисправностей электропитания и общих отказов оборудования. Простота использования благодаря выбору в меню режимов питания. Он сочетает возможности анализатора качества электроэнергии, осциллографа с полосой пропускания 20 МГц, мультиметра  и регистратора данных в одном приборе

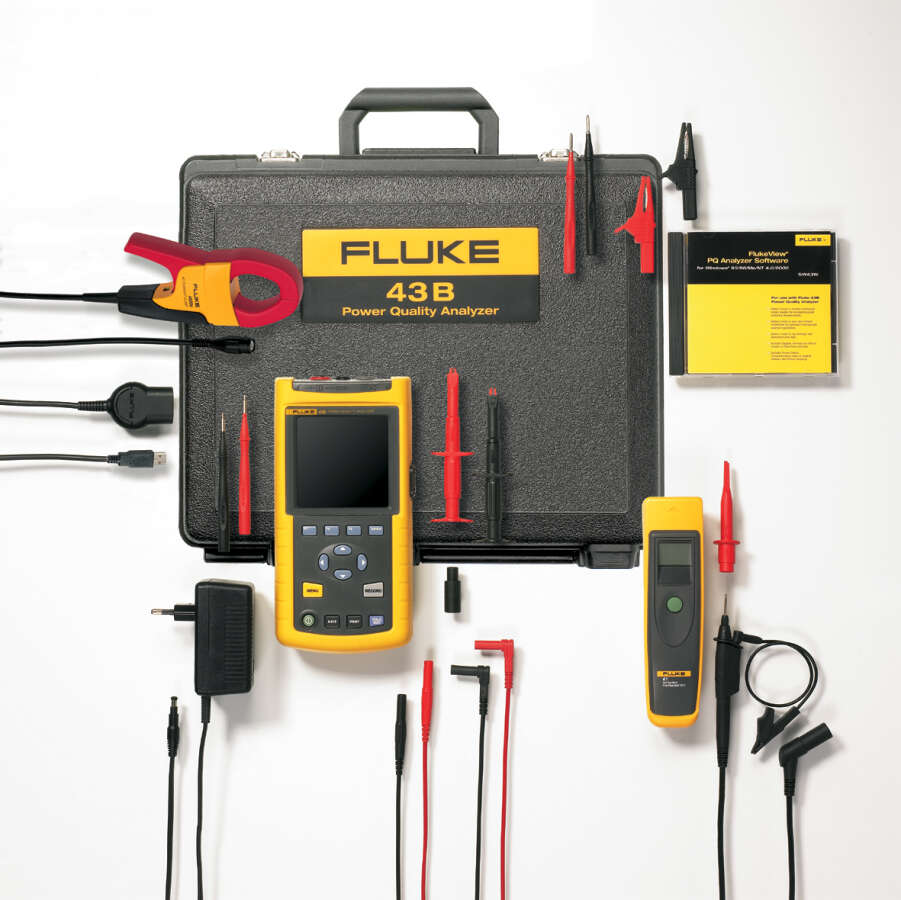

Комплект поставки:

  • Анализатор качества электроэнергии Fluke 43B
  • Набор измерительных проводов TL224
  • Комплект зажимов типа «крокодил» AC220
  • Комплект измерительных щупов TP4
  • Батарея аккумуляторов BP120MH
  • Экранированный адаптер BNC BB120
  • Блок питания от сети переменного тока и зарядное устройство PM8907
  • Клещи для измерения переменного тока i400s
  • Комплект измерительных щупов TP1-1
  • Чехол для переноски C120
  • Интерфейсный кабель OC4USB
  • Программное обеспечение FlukeView SW43W
  • Датчик напряжения VPS 40
  • Руководство пользователя и руководство по применению

Технические характеристики Fluke 43B

Пункты меню Измерения Диапазоны Погрешность
Напряжение, ток, частота Напряжение
Ток
Частота сети
Коэффициент формы
5,000 В — 1250 В
50,00 А — 50,00 кА
10–400 Гц
1,0–10,0
±(1 % + 10 ед. мл. разряда)
±(1 % + 10 ед. мл. разряда)
±(0,5 % + 2 ед. мл. разряда)
±(5 % + 1 ед. мл. разряда)
Мощность Активная мощность в Вт, реактивная
мощность в ВАр, полная мощность в ВА
PF (коэффициент мощности), DPF, cosφ
250 Вт — 1,56 ГВт
0,25–0,9
0,90–1,00
±(4 % + 4 ед. мл. разряда)
±0,04
±0,03
Гармоники Напряжение
Ток
Активная мощность
Коэффициент K

От 1-й до 51-й гармоники


От 1-й до 51-й


От 1-й до 51-й


От 1,0 до 30,0

От ±(3 % + 2 ед. мл. разряда) до ±(15 % + 5 ед. мл. разряда)

от ±(3 % + 8 ед. мл. разряда) до ±(15 % + 5 ед. мл. разряда)

от ±(5 % + 2 ед. мл. разряда) до ±(30 % + 5 ед. мл. разряда)

±10 %

Провалы и выбросы Напряжения и тока От 4 мин. до 16 суток, выбирается ±(2 % + 10 ед. мл. разряда)
Сбор данных при
переходных процессах
Ширина импульса 40 нс
До 40 переходных процессов
Выберите 20/50/100/200 % выше или ниже фазового напряжения ±5 % от диапазона измерения
Пусковой ток От 1 с до 5 мин., выбирается От 1 А до 1000 А ±5 % от полной шкалы
Сопротивление/Целостность/
Емкость/Диапазон
Сопротивление
Емкость
От 500,0 Ом до 30,00 МОм
От 50,00 нФ до 500,0 мкФ
±(0,6 % + 5 ед. мл. разряда)
±(2% + 10 ед. мл. разряда)
Температура
(с доп. принадлежностями)
°C
°F
От –100,0 до 400,0 °C
От –200,0 до 800,0 °F
±(0,5 % + 5 ед. мл. разряда)
Осциллограф Пост. ток, перем. ток, перем. ток+пост. ток, пиковое значение, между пиками,
частота, коэффициент заполнения,фаза, длительность импульса, коэффициент
формы
Частота выборки:
Ширина полосы частот:
Полоса частот   напряжения (канал 1)
Полоса частот                      тока    (канал 2)

25 млн. точек/с



20 МГц

15 кГц

Режим сохранения экрана Все функции 20 экранов
Запись Напряжение,ток,частота,мощность,
гармоники, сопротивление, емкость,температура, диапазон
От 4 мин. до 16 суток, выбирается Выберите режим отображения
любых двух параметров
в каждом

Время работы от элементов питания: батарея Ni-MH аккумуляторов (зарядное устройство в комплекте),
типично 6 часов (при непрерывной работе)
Удар и вибрации: Mil 28800E, тип 3, класс III, стиль B
Рабочая температура: от 0 до 50 °C; корпус: IP51 (пыль, погружение в воду, водонепроницаемый)
Размеры (В x Ш x Г): 232 мм x 115 мм x 50 мм; масса: 1,1 кг
Гарантия 3 года

Основные функции Fluke 43B

  • Гармоники напряжения, тока и мощности
  • До 51-й гармоники
  • Суммарный коэффициент гармонических искажений (THD)
  • Фазовый угол отдельных гармоник
  • Непрерывное измерение напряжения и тока по циклам в течение до 16 суток
  • Используйте курсоры для считывания времени и даты провалов и выбросов напряжения
  • Активная мощность, коэффициент мощности, cos ϕ, полная мощность в ВА и реактивная мощность в ВАр
  • Осциллограммы напряжения и тока
  • Программное обеспечение Connect-and-View™ для быстрого отображения формы сигнала
  • Одновременный просмотр осциллограмм напряжения и тока
