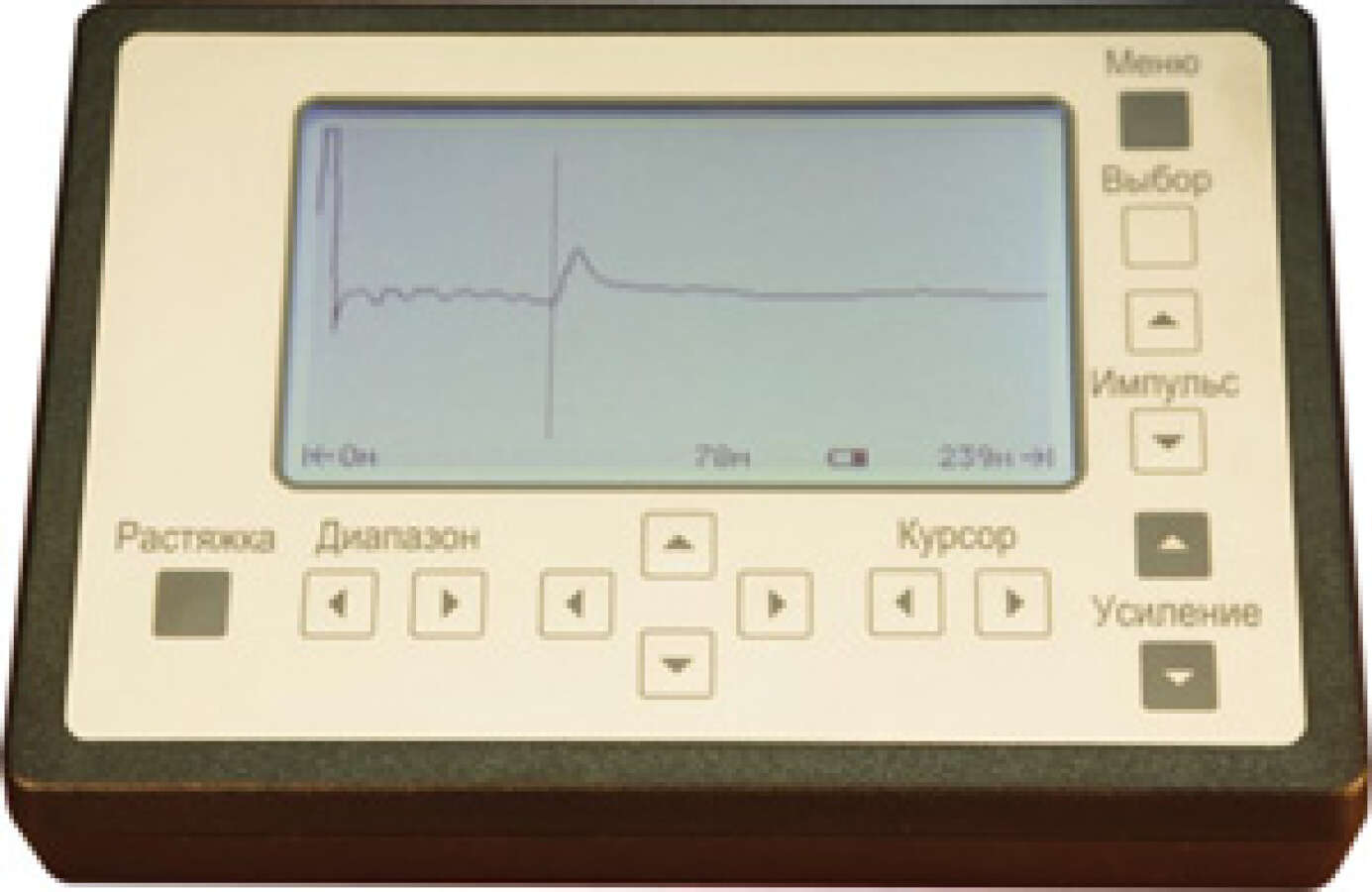

Рефлектометр Сова служит для определения характера неисправностей и расстояния до места повреждения в симметричных, не симметричных, телекоммуникационных и силовых кабелях с металлическими жилами методом импульсной рефлектометрии.
Отличительные особенности прибора:
-
высокая чувствительность: отраженный сигнал с амплитудой 0,3 мв (300 мкВ) можно развернуть на весь экран;
-
высокая точность;
-
малые габариты и вес;
-
большое поле для отображения рефлектограмм и текста на дисплее 115х65мм;
-
доступная цена.
Технические характеристики:
-
диапазон измеряемых расстояний: до 20 км (минимальный диапазон - от 0 до 60 м);
-
длительность зондирующего импульса: от 5 нс до 50 мкс;
-
амплитуда зондирующего импульса: 5 В;
-
максимальное разрешение: 0,25 м;
-
инструментальная погрешность на диапазонах 1 км и более не превышает 0,15%;
-
установка коэффициента укорочения с шагом 0,001 (таблица коэффициентов для стандартных кабелей);
-
перекрываемое затухание: 92 дБ;
-
максимальная чувствительность: отраженный сигнал 0,3 мВ дает отклонение на весь экран;
-
ЖКИ 128 х 240 точек с подсветкой;
-
возможность растяжки любого участка диапазона до минимального шага;
-
возможность долговременного хранения в памяти до 10-ти рефлектограмм;
-
режим сравнения различных рефлектограмм;
-
цифровая фильтрация аддитивных и синхронных помех;
-
питание: от Li-Ion аккумулятора;
-
время непрерывной работы от аккумулятора: 17 часов;
-
время зарядки аккумулятора: не более 8 часов;
-
время непрерывной работы от аккумуляторов не менее 6 часов;
-
отдельный канал посылки импульсов для определения мест перепутывания жил в кабелях;
-
габариты: 190 х 140 х 50 мм
-
вес: не более 0,65 кг
Комплект поставки:
-
прибор - 1 шт.
-
сумка для переноски - 1 шт.
-
адаптер для зарядки аккумулятора (Li-Ion Charger) - 1 шт.
-
комплект проводов - 1 шт.
-
руководство пользователя - 1 шт.
