Эрстед РИ-10М2 - рефлектометр импульсный с блоком мостовых измерений и программным обеспечением IRView 4.0

Артикул: RI-10M2

Цена: 192 000 ₽

Средний срок поставки: 1-4 недели

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 ₽
192 000 ₽
Вопрос менеджеру
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

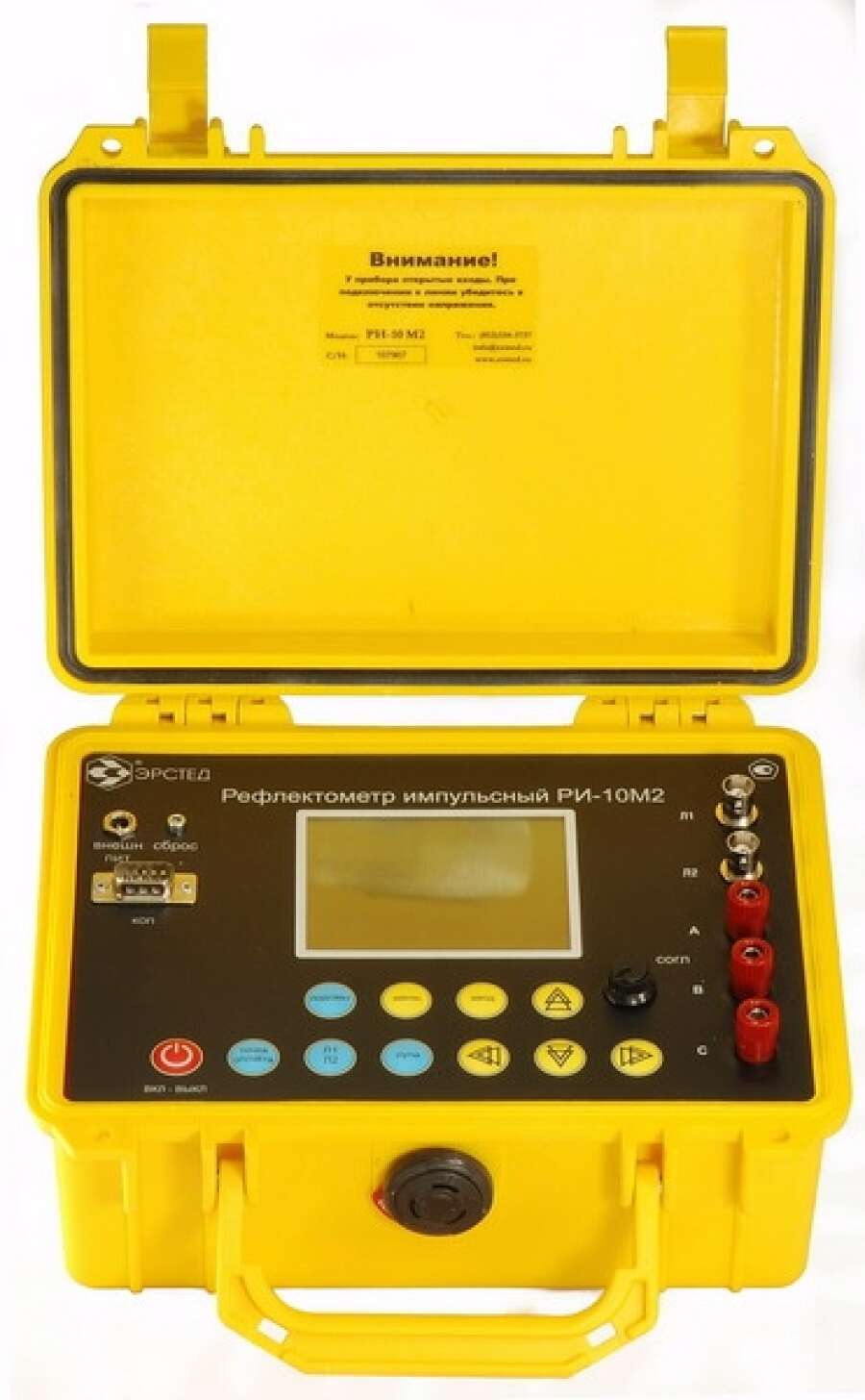

Защищённый импульсный рефлектометр-мост ЭРСТЕД РИ-10М2 «СТРИЖ» – это одноканальный кабельный локатор с блоком мостовых измерений, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар), а также для измерения основных параметров кабельных линий мостовым методом (сопротивление шлейфа, сопротивление изоляции, ёмкость, ассиметрия жил, напряжение, расстояние до утечки и обрыва). Прибор предназначен для работы как в полевых, так и в стационарных условиях.Прибор имеет защищенное исполнение, благодаря герметичному, ударопрочному корпусу (IP68).

РИ-10М2 «СТРИЖ» по характеристикам заменяет приборы ИР-10, ИР-10М, РИ-10, РИ-10М, РИ-10М1.



Особенности РИ-10М2 «СТРИЖ»

  • Отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек
  • Измерение в реальном масштабе времени
  • Максимальная дальность - до 50 км
  • Высокое разрешение по дальности:
    • 1 м в диапазонах 250 м–2,5 км
    • 2 м-20 м в диапазонах 5 км–50 км
  • Возможность детального рассмотрения любого участка рефлектограммы в реальном масштабе времени;
  • Подавление асинхронных помех
  • Цифровая индикация расстояния до любого участка рефлектограммы или между любыми участками рефлектограммы
  • Энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения
  • Режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти
  • Сравнение с рефлектограммой из памяти прибора
  • Встроенная таблица коэффициентов укорочения (для рефлектометра) на 200 значений, с возможностью ее пополнения
  • Встроенная таблица характеристик кабеля (для моста)

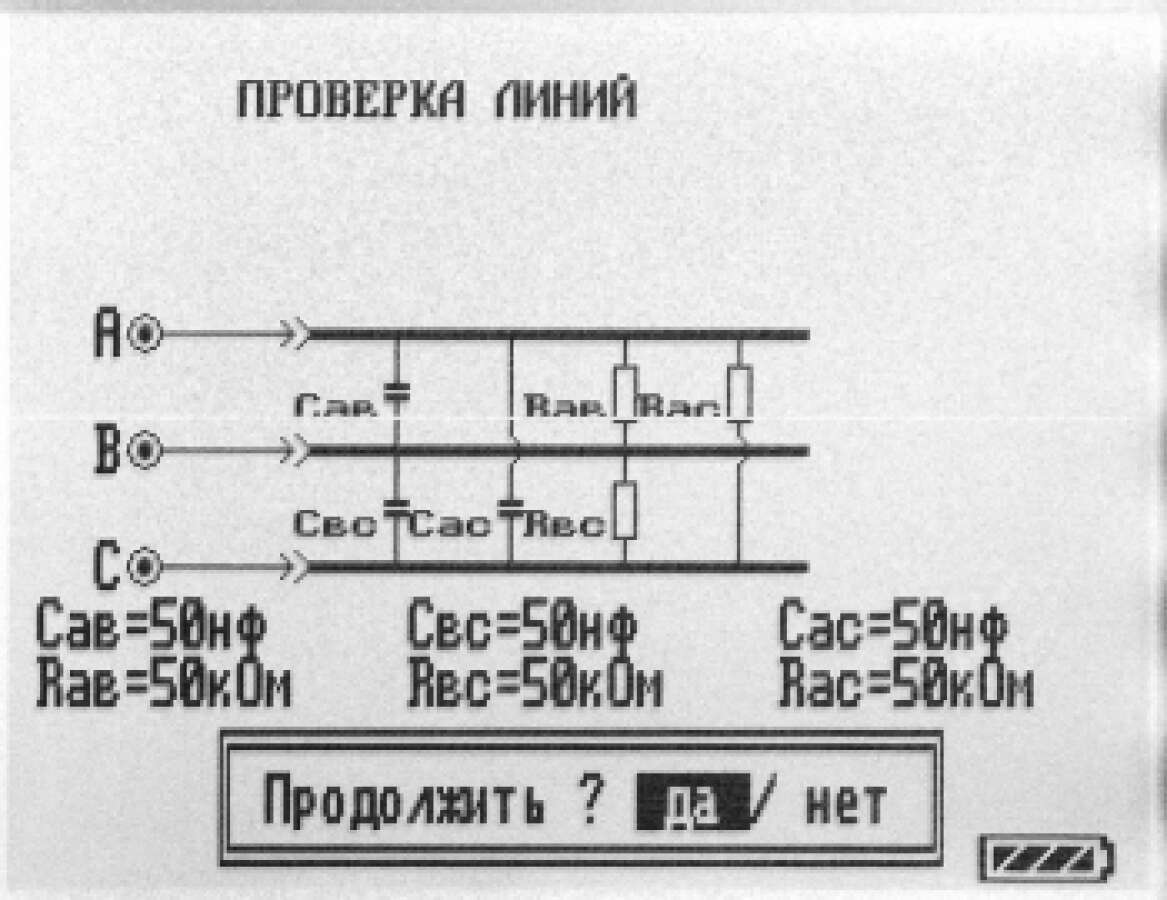

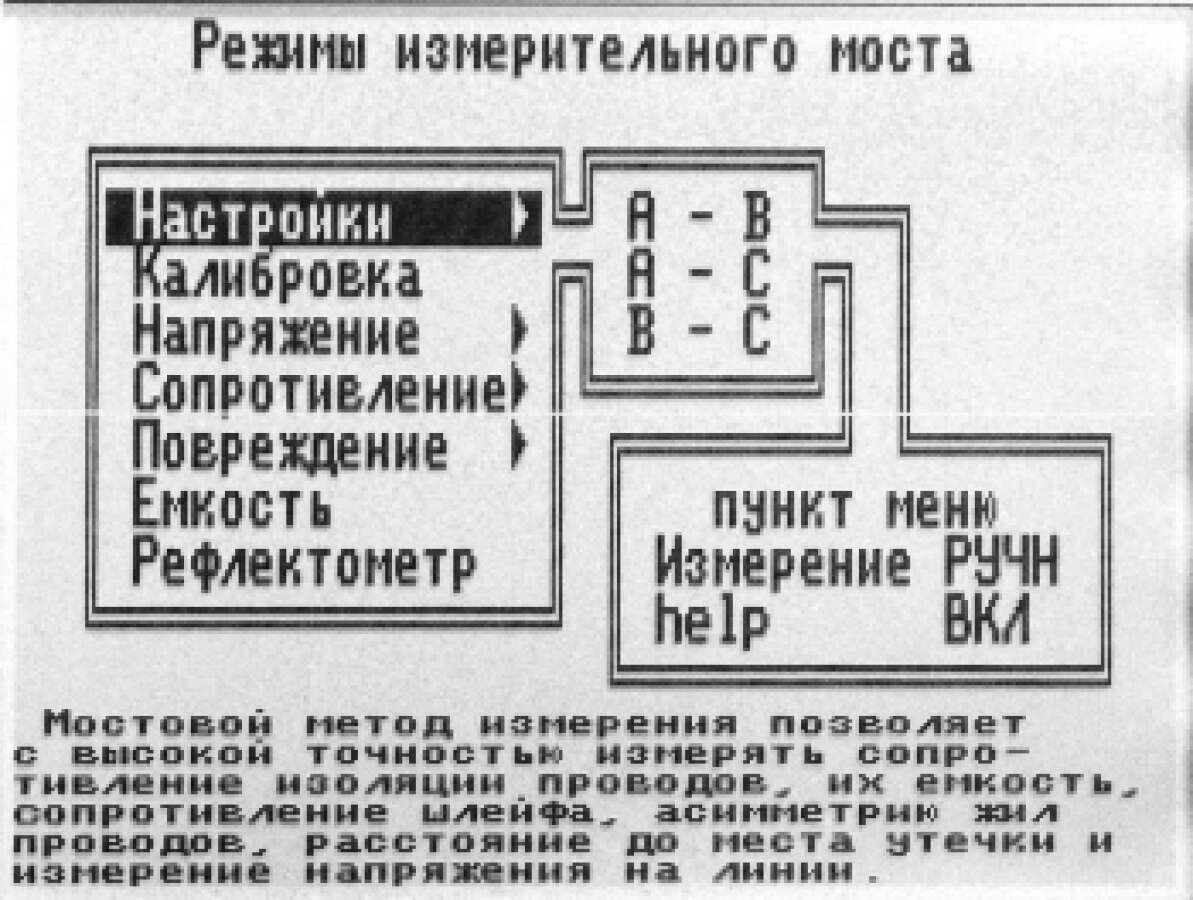

  • Все измерения мостовым методом сопровождаются пояснительными схемами на экране прибора;
  • Возможность обмена данными с ПК
  • Брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью (класс защиты IP68)



Комплект поставки

  • Рефлектометр импульсный РИ-10M2 «СТРИЖ» – 1 шт.
  • Блок питания (зарядное устройство) – 1 шт.
  • Кабель соединительный 1 м, 75 Ом, BNC.M-крокодилы – 2 шт.
  • Провод соединительный для моста 1 м, «банан»-крокодил – 3 шт.
  • Кабель COM-to-COM – 1 шт.
  • Руководство по эксплуатации – 1 шт.
  • Сумка для аксессуаров – 1 шт.

Внимание! Диск с ПО не входит в комплект поставки. Скачать ПО можно с сайта (см. ниже Дополнительные материалы).

Технические характеристики ЭРСТЕД РИ-10М2 «СТРИЖ»

Блок рефлектометра
Диапазон измерения расстояния (временной задержки) от 0 до 50000 м (от 0 до 500 мкс)
Поддиапазоны измерений
  • 0 - 250 м (0 - 2,5 мкс)
  • 0 - 500 м (0 - 5 мкс)
  • 0 - 1000 м (0 - 10 мкс)
  • 0 - 2500 м (0 - 25 мкс)
  • 0 - 5000 м (0 - 50 мкс)
  • 0 - 12500 м (0 - 125 мкс)
  • 0 - 25000 м (0 - 250 мкс)
  • 0 - 50000 м (0 - 500 мкс)
Инструментальная погрешность измерения расстояния от 0,04% до 0,4% в зависимости от поддиапазона измерений от 1 м до 20 м при КУ=1,500
Эффективная частота дискретизации 100 МГц
Длительность зондирующего импульса от 10 нс до 20 мкс
Амплитуда зондирующего импульса 10 В на согласованную нагрузку
Чувствительность приёмного тракта не хуже 1 мВ
Диапазон перекрываемого затухания не менее 80 дБ
Диапазон установки коэффициента укорочения от 1,00 до 3,00, с шагом 0,01
Блок моста
Пределы допускаемой абсолютной погрешности измерения сопротивления шлейфа в диапазоне от 1,0 Ом до 9 900 Ом ±(0,005R+0,2) Ом
Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции

при измерительном напряжении постоянного тока (180 ± 10) В:

  • в диапазоне от 10 кОм  до 999 кОм ± 0,01R
  • в диапазоне от 1 МОм до 999 МОм ± 0,02R
  • в диапазоне от 1000 МОм до 10000 МОм ± 0,1R
Пределы допускаемой абсолютной погрешности измерения электрической емкости в диапазоне от 1 нФ до 3000 нФ ± (0,1С+1) нФ
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в диапазоне от 1 В до 200 В ± (0,01U+1) В
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока частотой (50 ± 5) Гц в диапазоне от 10 В до 250 В ± (0,02U+2) В
Общие характеристики
Дисплей монохромный 3,8” (320×240 пикселей)
Время непрерывной работы от аккумуляторной батареи не менее 8 часов
Время непрерывной работы через блок питания не ограничено
Габаритные размеры 240х200х115 мм
Вес прибора с аккумуляторной батареей не более 2 кг
Диапазон рабочих температур от -20 °С до +40 °С
Степень защиты от пыли и влаги IP68

Применение ЭРСТЕД РИ-10М2 «СТРИЖ»

Рефлектометр РИ-10М2 «СТРИЖ» служит для проведения следующих типов измерений на симметричных и несимметричных кабелях:

  • измерение длин кабелей;
  • измерение расстояний до неоднородностей волнового сопротивления или повреждений;
  • измерение коэффициента укорочения линии при известной ее длине;
  • определение характера повреждений.

Блок кабельного моста позволяет осуществлять:

  • измерение сопротивления шлейфа;
  • измерение сопротивления изоляции;
  • измерение электрической ёмкости;
  • измерение напряжения постоянного и переменного тока;
  • определение омической асимметрии жил;
  • определение расстояния до места понижения сопротивления изоляции;
  • определение расстояния до места обрыва жилы кабеля;
  • определение расстояния до места короткого замыкания жил кабеля. измерение сопротивления изоляции под напряжением.

РИ-10M2 «СТРИЖ» применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

  • медножильные кабели связи (ТПП, МКС и т.п.);
  • кабели сигнализации и управления (СБПЗАВпШп и т.п.);
  • силовые кабели (АСБ, ВВГ, СИП и т.п.);
  • воздушные кабельные линии;
  • компьютерные сети (СКС и т.п.);
  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).

РИ-10М2 «СТРИЖ» может использоваться для определения длины кабеля при его производстве, складировании и торговле.

Опции и аксессуары для ЭРСТЕД РИ-10М2 «СТРИЖ»

УП-1 Устройство переходное для работы на кабелях под напряжением до 380 В
КУ-5.0BNC Кабель-удлинитель 5 м, 75 Ом, BNC.M-BNC.F
КС-1.5К25 Кабель соединительный 1,5 м, 75 Ом, BNC.M-крокодилы 25,4 мм
КС-0.1К5 Кабель соединительный 0,1 м, 75 Ом, BNC.M-крокодилы
П-BNCK Переходник BNC.M – клеммы
ПС-1.5К5 Комплект проводов соединительных 1,5 м (оконцованные клемма - изолированный зажим типа "крокодил" с шириной захвата 5 мм) (3 шт.)
