Greenlee Sidekick Plus 1155-5010 - анализатор DSL (Impulse Noise, Step TDR, Wideband, VDSL/ADSL)

Артикул: GT-SP-5010

Цена: 916 759.81 ₽

Средний срок поставки: 12-14 недель

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 ₽
916 759.81 ₽
Вопрос менеджеру
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

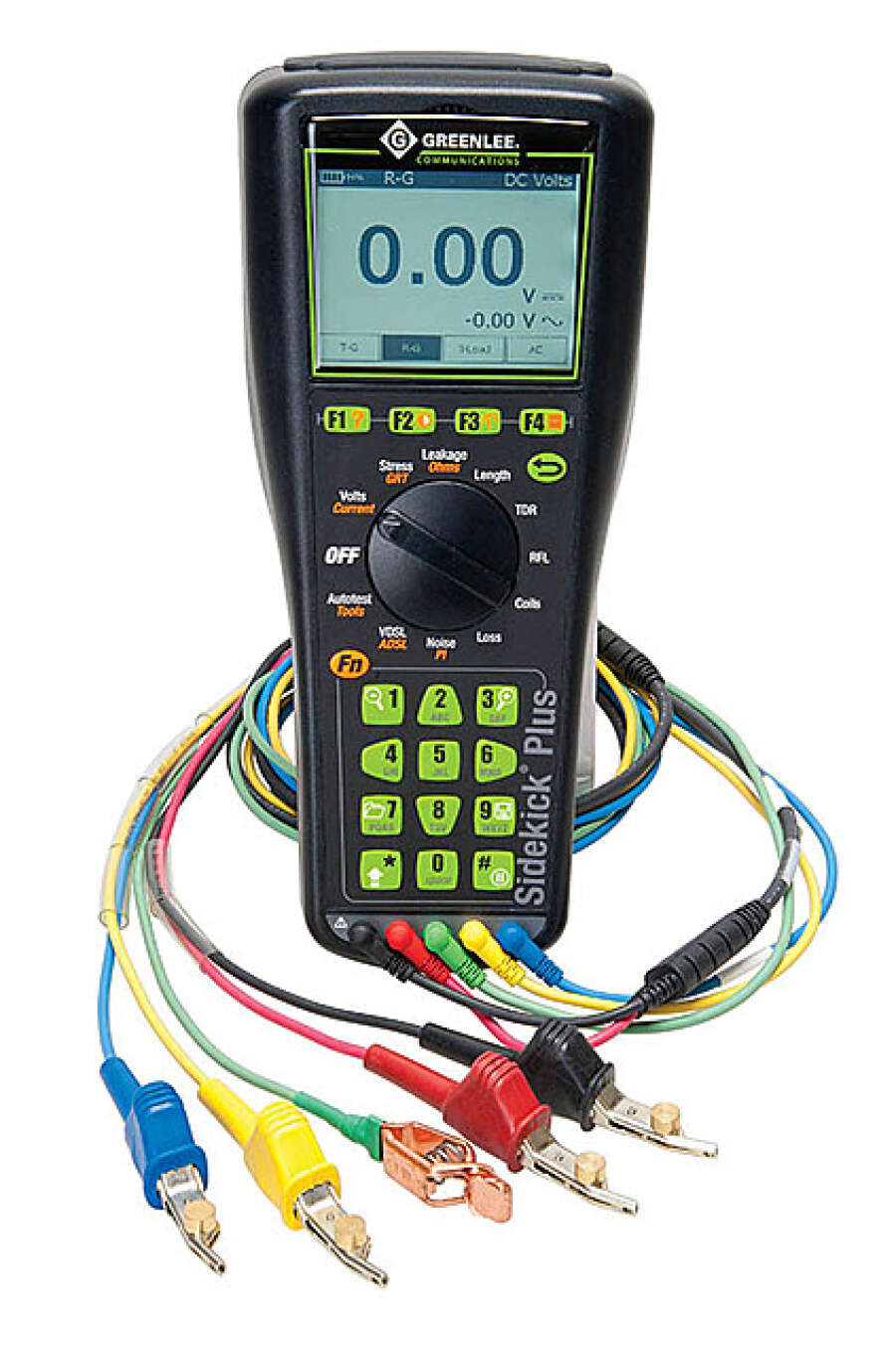

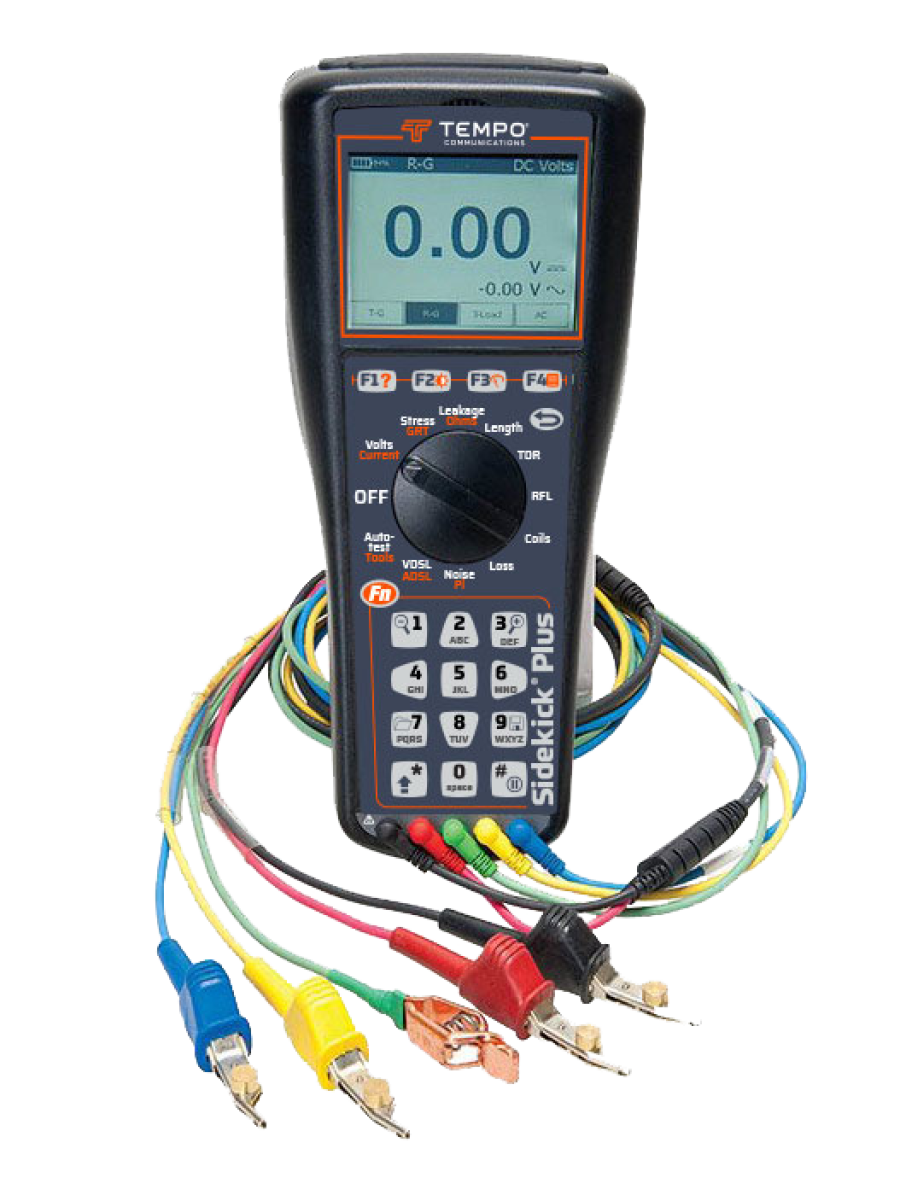

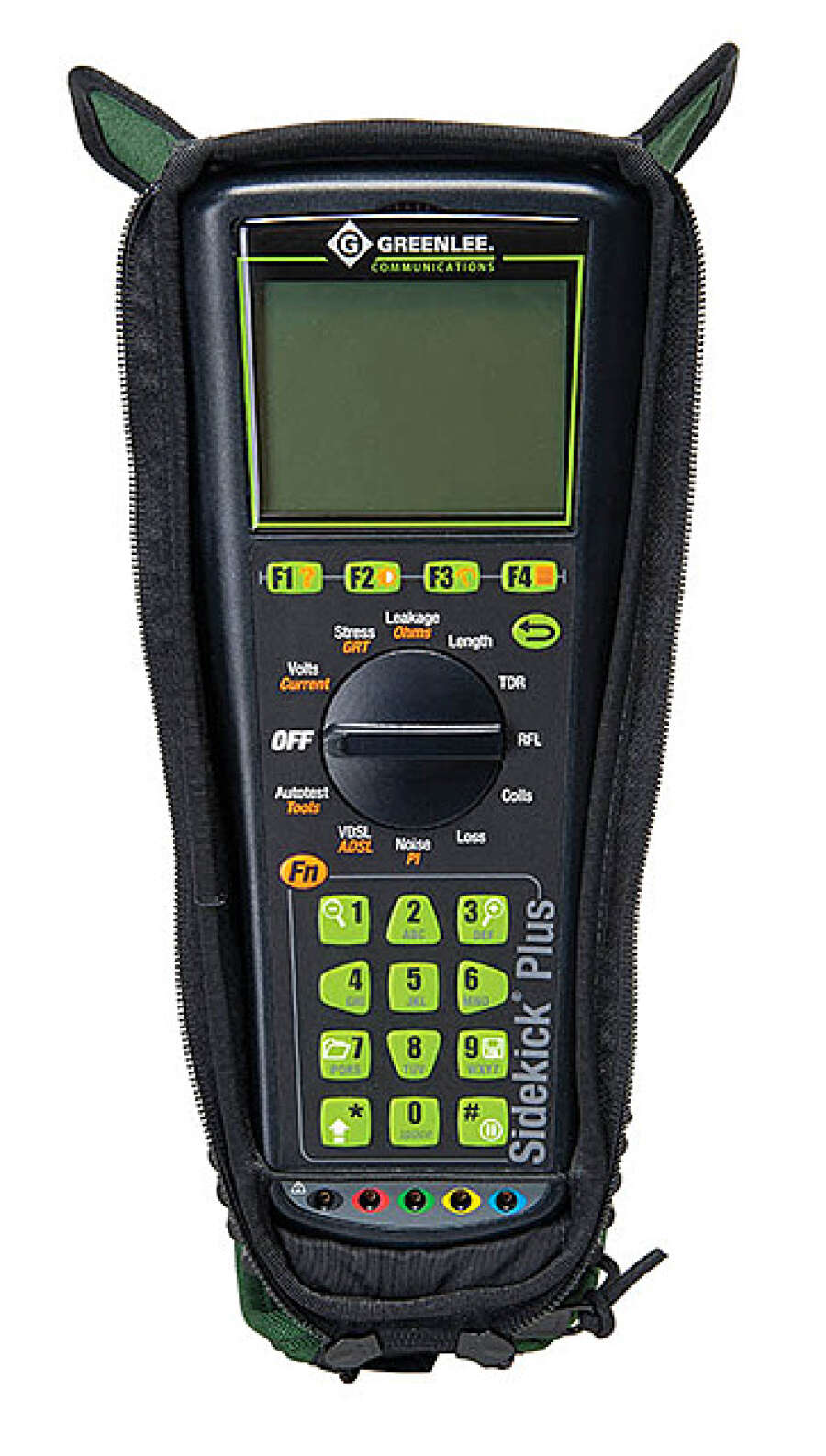

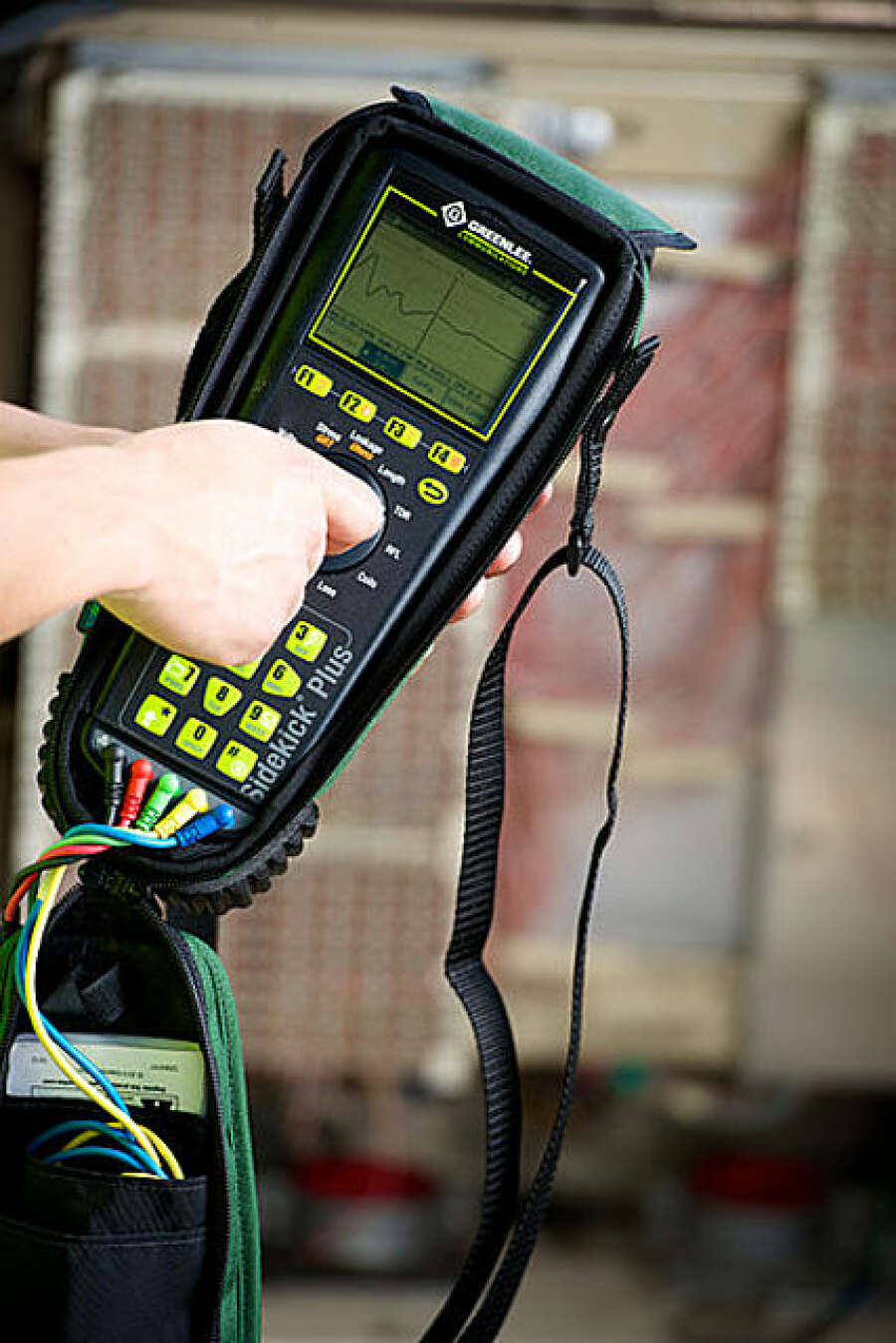

Tempo Sidekick Plus – это универсальный анализатор сети доступа, который способен упростить диагностику медных линий и сделать работу инженера максимально комфортной.

Модель Sidekick Plus 5010 ориентирована на диагностику комплексных повреждений абонентской линии.

Она способна выявить и локализовать все кабельные повреждения не зависимо от места их возникновения, измерить уровень внешних наводок, шумов и затухания в широком частотном диапазоне.  Опираясь на результаты исследования медной линии и параметры реально сформированного совместно с DSLAM канала передачи данных, Sidekick Plus 5010 позволяет легко устранить неисправности и обеспечить бесперебойную работу цифровой абонентской линии.

Высококачественное исполнение и оптимально подобранные функциональные возможности, делают  Tempo Sidekick Plus идеальным решением для инсталляции и обслуживания сети доступа на базе xDSL технологий.

Реализация переключения режимов измерений при помощи механического переключателя и русскоязычное меню обеспечивают простоту и удобство эксплуатации Sidekick Plus. Причем режимы работы расположены в порядке их использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля.

Анализатор Tempo Sidekick Plus выполняет измерение:

  • напряжения постоянного и переменного тока в линии;
  • тока шлейфа между АВ, АС, ВС;
  • сопротивления изоляции (до 1 ГОм) и сопротивления шлейфа;
  • емкость пары АВ, АС, ВС;
  • продольной асимметрии;
  • сопротивления заземления;
  • затухания сигнала;
  • уровня наведенных шумов;
  • анализирует спектр сигнала и шума в частотном диапазоне до 35 МГц;
  • анализирует импульсные шумы в частотном диапазоне до 30 МГц;
  • оценивает длину кабеля, используя погонное значение емкости

Для сокращения времени локализации повреждений и оперативного восстановления работоспособности линии в анализаторе Tempo Sidekick Plus предусмотрено:

  • Автоматическое тестирование параметров нажатием одной кнопки
  • Комплексный анализ линии на предмет наличия повреждений и переходных помех и пригодности ее к использованию (Stress Test)
  • Счетчик Пупиновских катушек
  • Импульсный рефлектометр для локализации:
    • Низкоомного короткого замыкания между жилами пары и между каждой из жил и землей
    • Плохого контакта в муфте
    • Обрыва жилы или пары
    • Параллельного отвода
    • Пупиновской катушки
    • Замокшего участка в кабеле
    • Плавающих повреждений (кратковременного замыкания или пропадания контакта)
  • Шаговый рефлектометр - измерительный прибор, использующий инновационный подход к измерениям. С его помощью еще проще локализуются такие повреждения как параллельный отвод, перепутанные пары и жилы, места с повышенными переходными наводками. Кроме того, он не имеет «мертвой зоны», что позволяет использовать его даже для измерения коротких участков кабеля в помещении абонента
  • Кабельный мост. Удобный инструмент для диагностики:
    • Высокоомных и низкоомных замыканий между жилами кабеля и на землю
    • Обрыва пары, жилы или оболочки
    • Повышенного контакта в муфте

Сервисные функции анализатора Tempo Sidekick Plus

  • Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар. (Для трассировки и отбора пар в комплекте с Sidekick Plus может быть использован индуктивный щуп)
  • Генератор опорного сигнала для измерения затухания: мощность от +14 до –20 dBm; частотный диапазон 200 Гц  -  4,4МГц
  • Опция имитации абонентского ADSL и VDSL модема (на обратном конце необходимо подключение линии к DSLAM). В этом режиме анализатор отображает следующие характеристики сформированного канала передачи данных:
    • Текущая скорость соединения
    • Максимальная скорость соединения
    • Пропускная способность
    • Соотношение «сигнал/шум»
    • Мощность сигнала
    • Затухание сигнала
    • Задержка сигнала
    • Отображение ошибок и сигналов тревоги
    • Построение графика соотношения бит/тон, сигнал/шум
    • Проведение тестирования высокого уровня (Ping, трассировка маршрута HTTP и FTP)
  • Калькулятор, при помощи которого можно вычислить длину кабеля, имея измеренное сопротивление шлейфа и учитывая температуру окружающей среды и параметры кабеля.
  • Справочник кабелей
  • Телефонная книга
  • Функция идентификации вызывающего абонента (Caller ID) с отображением имени;
  • Функция ожидания вызова с идентификацией вызывающего абонента (Caller ID);

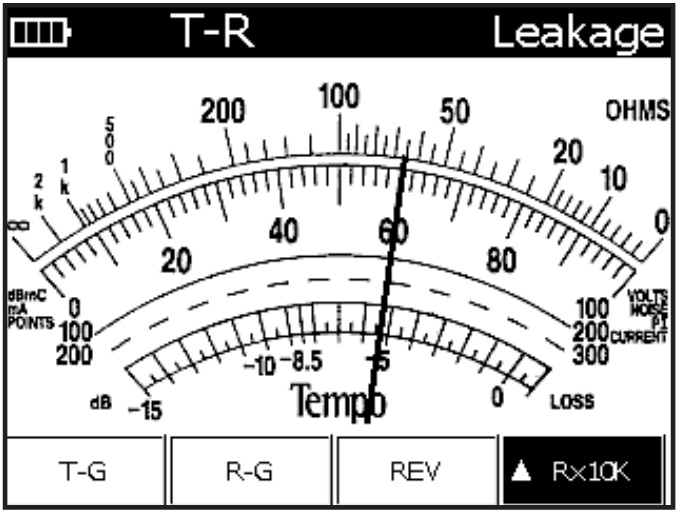

  •  Предоставление результатов измерений в аналоговом и цифровом виде



  • Отображение результатов измерения параметров пары (АВ, или АС, или ВС) или комплексном (одновременная индикация параметров АВ, АС, ВС)



  • Результаты тестирования могут быть перенесены на ПК и использоваться для составления паспорта линии.



Видео обзор Tempo Sidekick Plus

Технические характеристики анализатора DSL Tempo Sidekick Plus 1155-5010 (Impulse Noise, Step TDR, Wideband, VDSL/ADSL)

Параметр

Значение

Постоянное напряжение

Диапазон

0-300 В

Разрешение

0-10В = 001В; 10-300В =0,1В

Погрешность

±3%

Переменное напряжение

Диапазон

0-250 В

Разрешение

0-10В = 001В; 10-250В =0,1В

Погрешность

±3%

Частотный диапазон

40Гц-70Гц

Стресс тест

Диапазон

0 - 82 dBrnC*

Разрешение

0.1 dBrnC*

Погрешность

±5 dBrnC* общая; ±2 dBrnC в диапазоне 10-50 dBrnC *

Сопротивление изоляции

Диапазон

0 – 999 МОм

Разрешение

1кОм-1МОм=1кОм; 1МОм-10МОм=10кОм;

10МОм-100МОм = 100кОм;

100МОм -999 МОм = 1МОм

Погрешность

±3%

Сопротивление шлейфа

Диапазон

0 - 100МОм

Разрешение

0-99Ом =0,1Ом;

100Ом-100Мом=4 Ом

Погрешность

±3%

Сопротивление заземления

Диапазон

0 – 250 Ом

Ток шлейфа

Диапазон

0-110 мА

Разрешение

0-10мА = 001мА; 10-100мА =0,1мА;

более 100мА=1мА

Погрешность

±2%

Определение длины линии по емкости

Диапазон

0 - 100 км

Разрешение

0-30м =0,3м; 30м-6км =4м; 6км -30км=4м

Погрешность

0-30м =5%; 30м-6км =4%; 6км -30км=10%

Счетчик Пупиновских катушек

Количество

До 5-ти

Суммарные шумы (Circuit Noise)

Диапазон

0 – 90 dBrnC * (для фильтра С типа); 0 – 70 dBm (для фильтров типа E, F, G, V9, V17 & V35)

Разрешение

0.1 dBrnC *

Погрешность

±2 dBrnC *

Частота

300Гц – 35МГц

Продольный баланс   +100 dB ... +20 dB

Продольный шум

Диапазон частот

300Гц – 4,4МГц

Анализатор спектра

Диапазон частот

До 30 МГц

Уровень шума с фильтром типа С +90 ... 0dBrnC
Уровень шума с фильтром типа E, F, G, V9, V17 & V35 0 ... -90dBm
Уровень наводок от сети электропитания с фильтром типа С +110 ... 30dBrnC
Уровень наводок от сети электропитания с фильтром типа G +20 ... -60dBm

Влияние сетей электропитания

Диапазон

30 – 110 dBrnC * (для фильтра С типа); +20...-60 dBm (для фильтра типа G)

Разрешение

0.1 dBrnC *

Погрешность

±2 dBrnC *

Частота

До 4 кГц

Суммарные потери

4 кГц (600 Ом)

8,8 кГц (75 Ом, 100 Ом, 135 Ом)

Диапазон

От +3 до –70 дБ

Разрешение

0.1 дБ

Погрешность

±0.5 дБ

Частота

4,4 МГц

Импульсный рефлектометр

Диапазон

до 10 км

Шаговый рефлектометр

Диапазон

до 500 м

Кабельный мост

Диапазон

0-60 км

Локализация повреждений

До 2 Мом

Обнаружение повреждений

0 – 19.99 Мом

Ток утечки

73 – 730 мкА

Погрешность

±0.5% +1

Тональный сигнал для трассировки

Диапазон частот

500 – 3500 Гц

Эталонный сигнал для измерения затухания

Диапазон частот

200 Гц до 4,4МГц

Уровень

От 14 до –20 dBm

Импульсные шумы

Фильтры в диапазонах частот

С (700 - 3000Гц

Е (1 - 50 кГц)

F (5 - 245 кГц)

G (20 -1100 кГц)

V(V9, V17, V35)  (до 30 МГц)

Предустановка допустимых порогов

-65 дБм до +5 дБм

Нагрузка

100 Ω, 135 Ω, 120 Ω

Время измерения

1мин – 24 часа

Стандарт

ANSI/IEEE 743

ADSL/VDSL (значения и графики)

Максимальная и текущая скорость

Пропускная способность

Соотношение "Сигнал/шум"

Мощность сигнала

Затухание сигнала

Задаржка сигнала

Счетчик количества ошибок

Индикатор сигнала тревоги

График соотношения "бит/тон"

Измерение времени отклика удаленного устройства (PING)

Трассировка маршрута

Поддержка DSL Vectoring

Уровень транспорта PPPoE, Bridged Mode
Уровень IP Ping, HTTP & FTP

Способ подключения к линии

Крокодилы, RJ-45

Разрешение дисплея

320 x 240

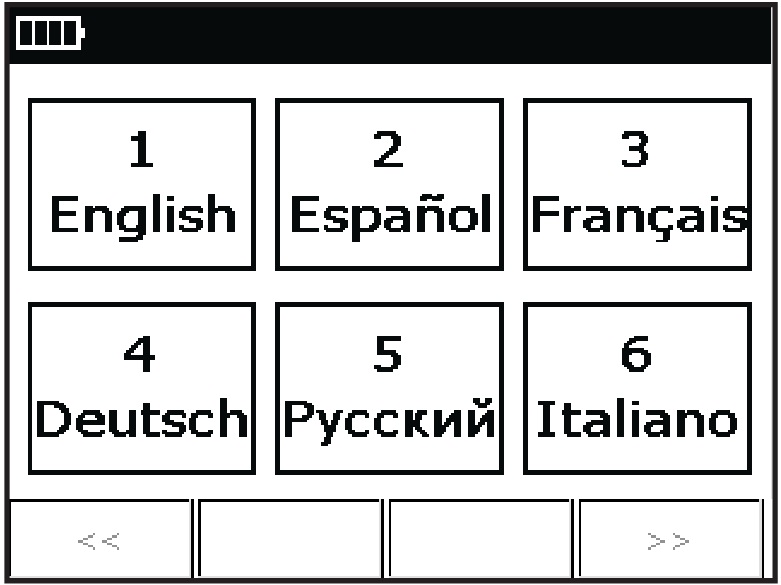

Язык меню

Русский

Память

400 результатов «Автотест» а также рефлектограммы и Пупиновские катушки

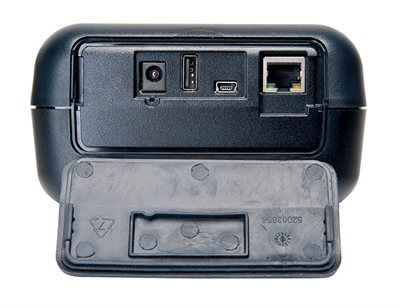

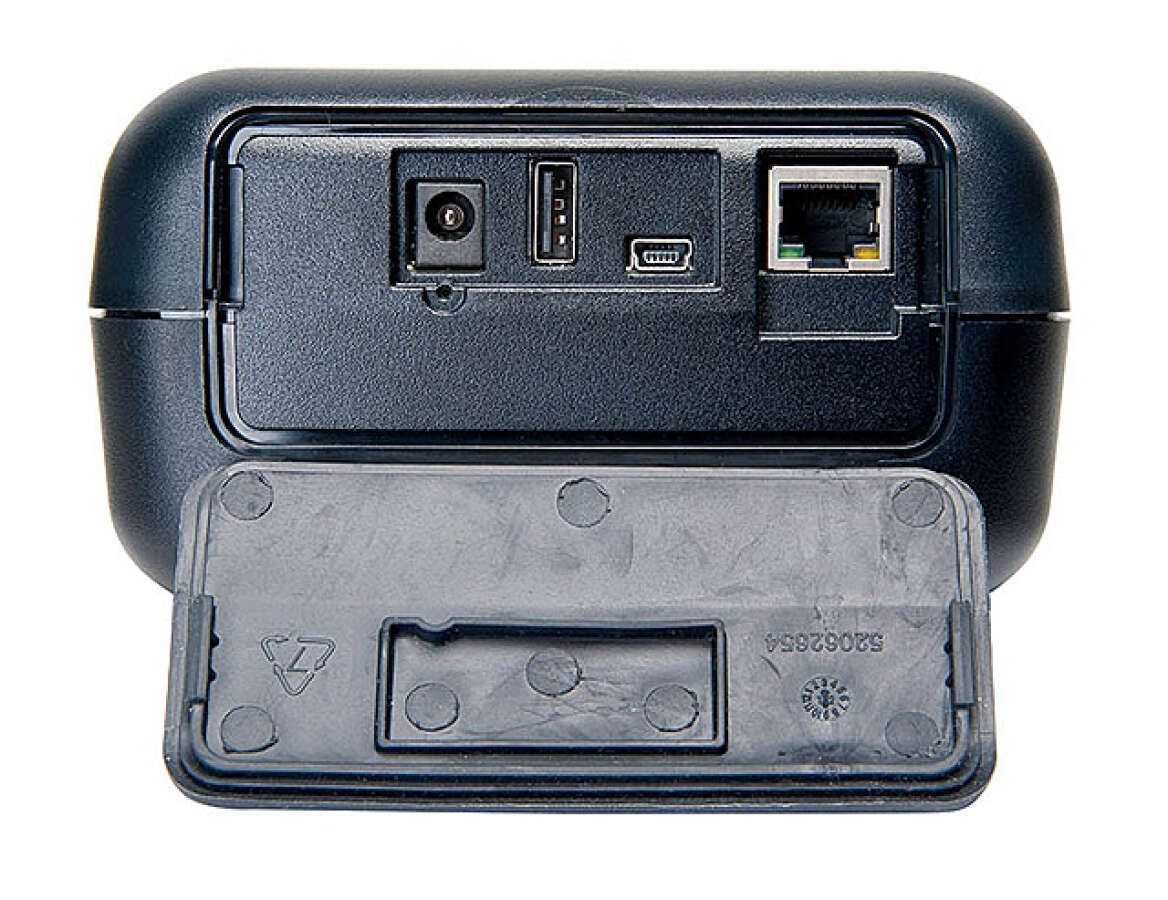

Порт для связи с ПК

USB, RS-232

Допустимая влажность воздуха окружающей среды

До 80% без конденсации

Диапазон рабочих температур

От -18 до +50oС

Питание

3 Li-ion аккумулятора или сеть 220В 50Гц

Альтернативное питание

6 батареек типа АА

Время работы от аккумулятора

8 часов

Габариты

279 x 121 x 76 мм

Вес

1,4 кг

*dBrnC (dB ratio/noise C) где:

(дБ) - логарифмическая единица уровней, затуханий и усилений

ratio – сигнал;

noise –шум;

C  – тип фильтра (700 - 3000 Гц)

Значение, полученное в dBrnC легко пересчитывается в дБм и Вт:

90dBrnC = 0дБм =1мВт измеренное на частоте 1кГц

Режимы работы анализатора Tempo Sidekick Plus 5010

Анализатор Sidekick Plus имеет множество режимов работы, которые расположены в порядке их предпочтительного использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля или провести диагностику кабеля в ручном режиме.

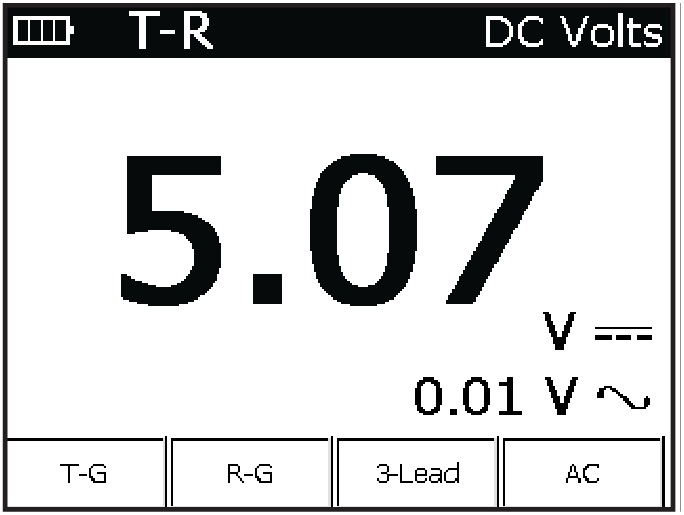

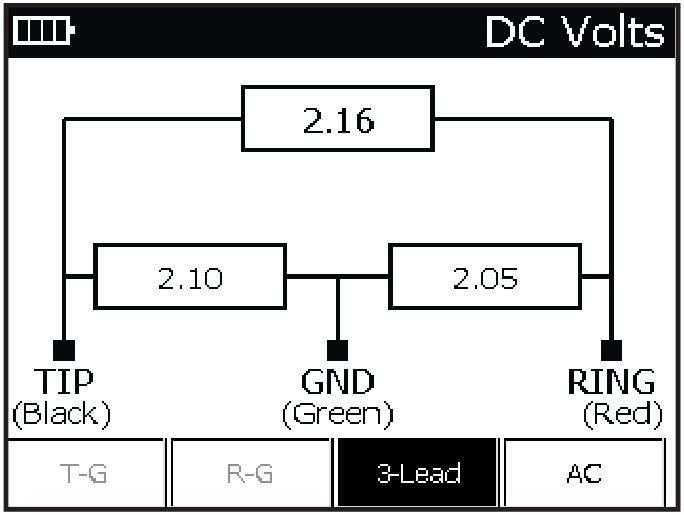

  • Volts. Измерение постоянного и переменного напряжения в линии
  • Current. Измерение тока шлейфа между АВ, АС, ВС.
  • Stress Test. Уникальный режим, в котором производится комплекс измерений и оценивается общее состояние линии и пригодность ее для работы.

Stress Test позволяет диагностировать высокоомные повреждения, обрывы, емкостную асимметрию, пупиновские катушки, битые и перекрещенные пары, проблемы с заземлением. Принцип действия его построен на подаче в линию специального сигнала который вызывает в месте неоднородности (повреждения) шум (Стрессовый шум). По уровню стрессового шума Sidekick Plus и оценивает общее состояние медной линии.

  • Ground Resistance Test (GRT) - Измерение сопротивления заземления.

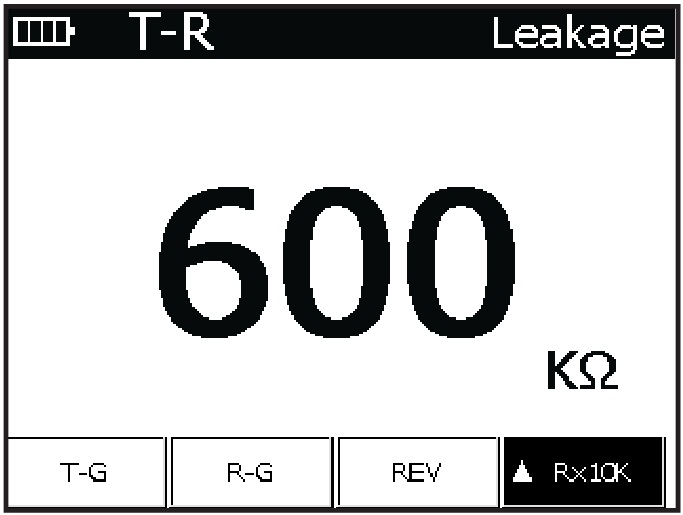

  • Leakage. Сопротивление изоляции и сопротивление шлейфа
  • Length. Измеряется длина кабеля, используя погонное значение емкости
  • TDR (Импульсный рефлектометр). Позволяет локализовать в кабеле следующие типы повреждений:
    • Низкоомное короткое замыкание между жилами пары и между каждой из жил и  землей
    • Плохой контакт в муфте
    • Обрыв жилы или пары
    • Параллельный отвод
    • Пупиновская катушка
    • Вода в кабеле
    • Плавающие повреждения (кратковременное замыкание или пропадание контакта)
    • Для безошибочной диагностики вышеуказанных повреждений, в рефлектометре предусмотренные следующие режимы работы:
  • Измерение пары «А»
  • Измерение пары «В»
  • Одновременное измерение пары «А» и «В» с возможностью их наложения и сравнения
  • Вычитание рефлектограммы пары «А» из рефлектограммы пары «В» (дифференциальный режим). Применяется в случае локализации повреждения пары в условиях высоких помех, например в случае замокшего кабеля. Составляющая помех в таком случае одинаковая на всех парах. И при вычитании, она исчезает, давая возможность проанализировать «чистую» рефлектограмму.

  • Step TDR (Шаговый рефлектометр, включается как подменю импульсного рефлектометра) – Инструмент нового поколения, который за счет инновационного подхода к диагностике линий основанного на эффекте Доплера, способный локализовать не только повреждения на физическом уровне (подобно импульсному рефлектометру) но и детектировать наведенный сигнал в местах с параллельными отводами (Bridged Tap). Кроме того, он требует меньше навыков в чтении рефлектограмм, проще в эксплуатации и не имеет «мертвых зон», что дает возможность измерять короткие линии (даже внутри объектовую проводку).
  • RFL (Кабельный мост) -  Удобный инструмент для диагностики:
    • Высокоомных и низкоомных замыканий между жилами кабеля и на землю
    • Обрыв пары, жилы или оболочки или повышенный контакт в муфте
  • Coils (Счетчик Пупиновских катушек) - Используется совместно с рефлектометром для подсчета Пупиновских катушек и локализации их местоположения.
  • Loss - Измеритель затухания сигнала.
  • NoisePI (Анализатор шумов и влияния сетей электропитания) – Измерение уровня наведенных шумов. Кроме численного значения существует возможность графического представления. Анализ спектра в стандартной комплектации прибора выполняется в диапазоне частот до 35 МГц
  • Impulse Noise - Импульсный шум (опция)
  • - Обнаружение и подсчет импульсных шумов (всплесков за период времени от 1 мин до 24 часов, выходящих за установленный порог) а также анализ гистограммы и всплесков импульсного шума в реальном времени. Диапазоны частот:700Гц-3кГц; 1кГц-50кГц; 5кГц-245кГц; 20кГц-1100кГц; 0Гц-30МГц

  • ADSL/VDSL (Опция абонентского модема) – Анализатор имитирует абонентский модем и способен измерить следующие характеристики организованного совместно с DSLAM канала:
    • Текущую скорость соединения
    • Максимальную скорость соединения
    • Пропускную способность
    • Соотношение «сигнал/шум»
    • Мощность сигнала
    • Затухание сигнала
    • Задержку
    • Отображает ошибки и сигналы тревоги
    • Строит график соотношения бит/тон, сигнал/шум
    • Тесты высокого уровня, такие как Ping, трассировка маршрута HTTP и FTP
  • Tone (генератор)
  • Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар.
  • Генератор опорного сигнала для измерения затухания: мощность от +14 до –20 dBm; частотный диапазон от 200Гц до 4,4МГц

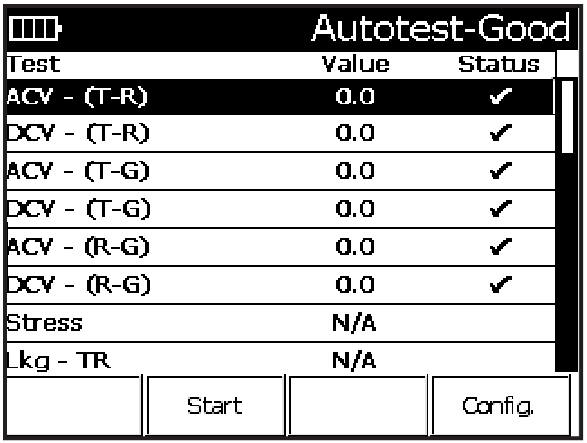

  • Autotest (Автотест) - Позволяет одним нажатием провести анализ всех параметров, исключая рефлектометрические и мостовые измерения, сопротивление заземления и импульсный шум.
