Horstmann Fliud System - ИКЗ жидкостного типа, 400 А ( 20х4-25х6 мм )

Артикул: HMN-20-0422-000

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

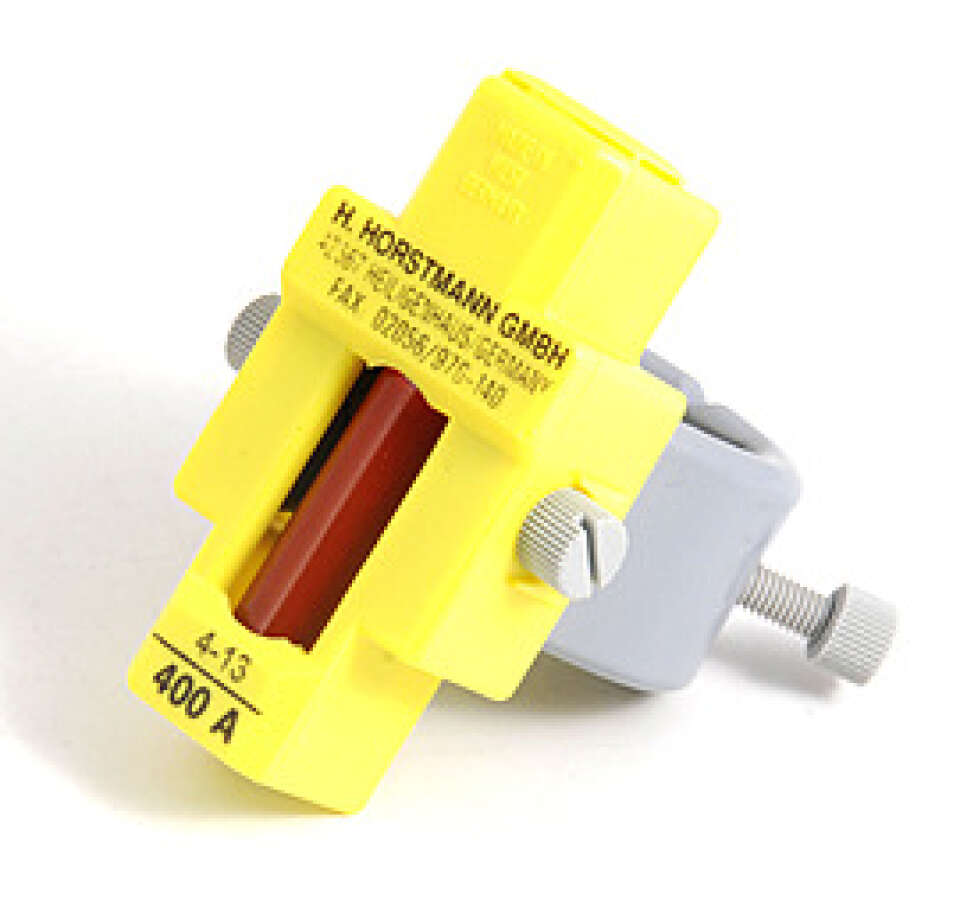

Horstmann Fluid System - жидкостный индикатор короткого замыкания (ИКЗ) для установки на шину габаритами 20х4-25х6мм. Предназначен для сигнализирования протекания токов короткого замыкания в защищаемой кабельной линии. Ток срабатывания устройства необходимо уточнить при заказе. Установка нескольких устройств в сети позволяет производить локализацию участка сети, содержащего короткое замыкание.

Технические характеристики Horstmann Fluid System

Технические характеристики

Индикатор жидкостного типа

Ток срабатывания при коротком замыкании I>>

400, 600 или 1000 А (заводская установка)

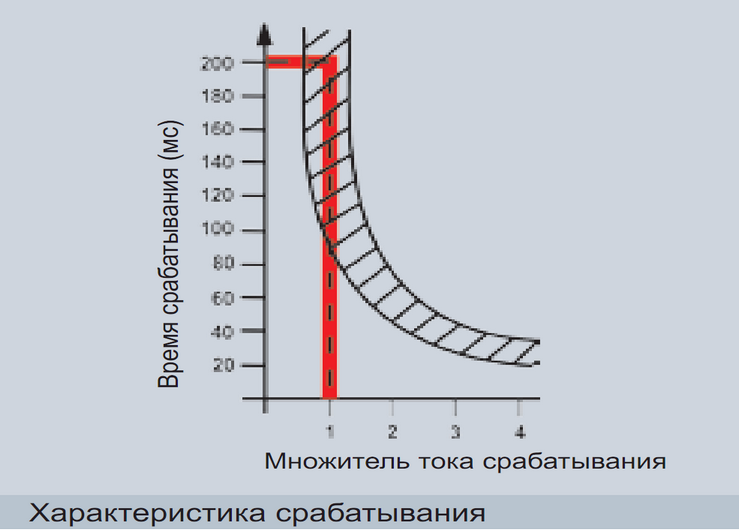

Время срабатывания tl>>

200 мс при номинальном значении срабатывания (100 мс доступны по запросу)

Погрешность

± 20%

Восстановление

Автоматическое восстановление по времени: приблизительно 6 - 8 часов

Материал

  • Корпус и крепежные винты изготовлены из полиамида.
  • Хомут изготовлен из ферромагнитной стали.

Диапазон рабочих температур

От -40 до +85°C

Прицип работы индикаторов короткого замыкания (ИКЗ) Horstmann Fluid System

Особенности изделия Horstmann Fluid System

  • Механическая конструкция

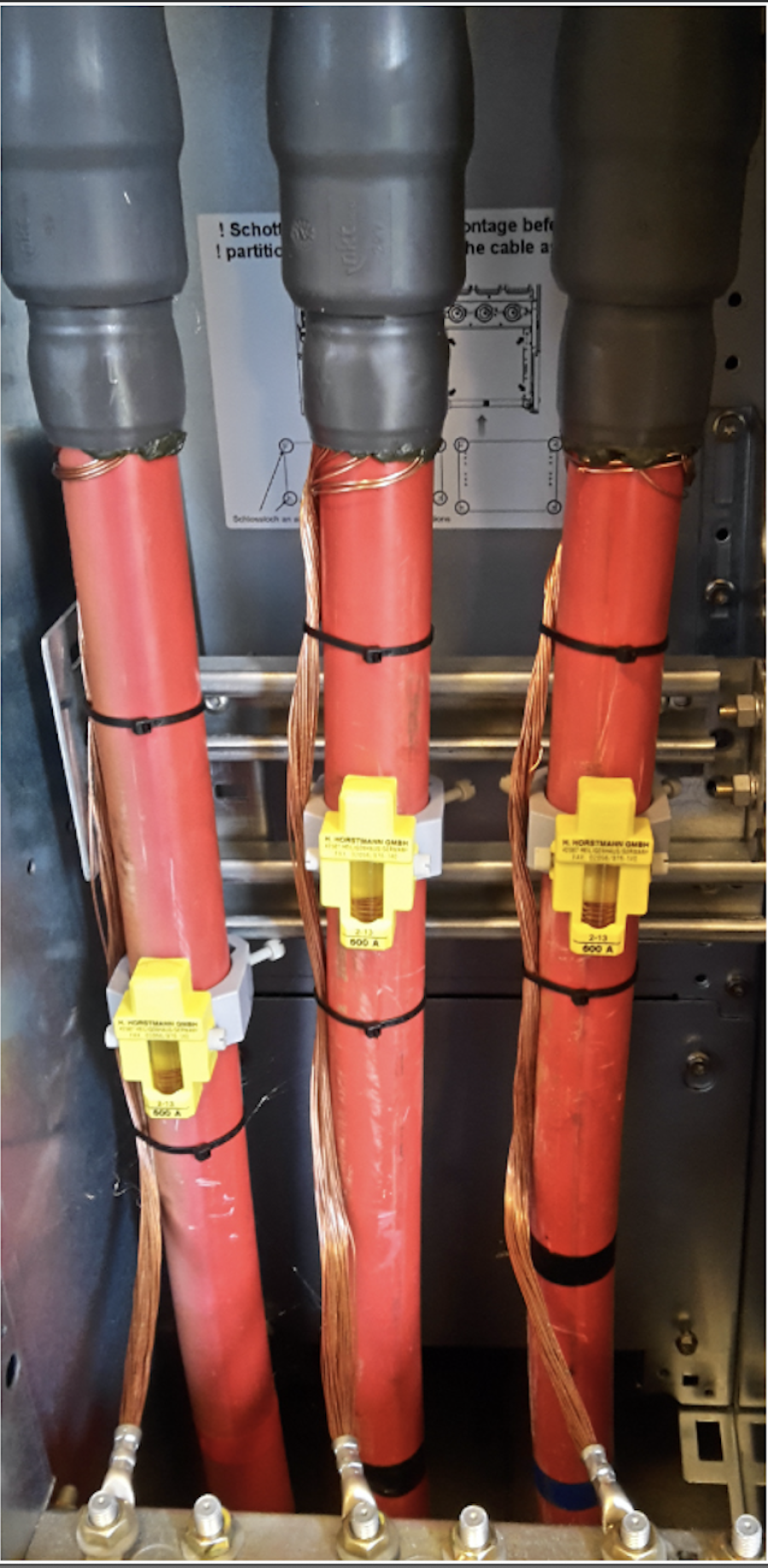

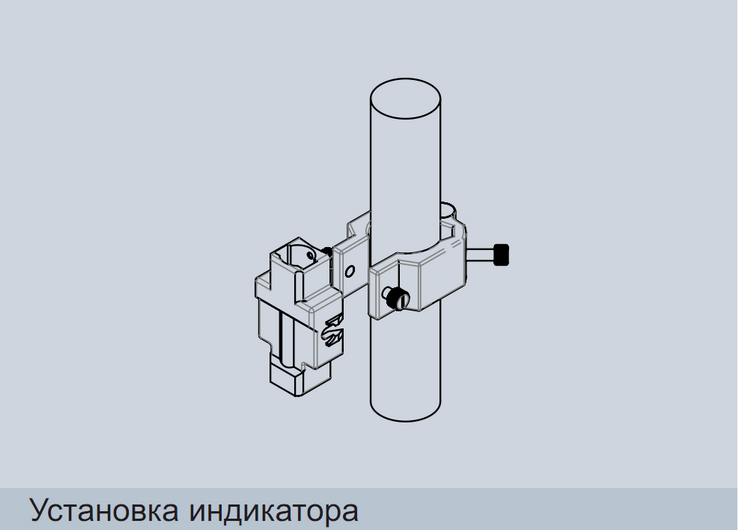

  • Установка на кабели или токоведущие шины

  • Индикация с помощью жидкости с красными частицами

  • Автоматический сброс сработавшего положения по истечению времени

  • Подходит для дооснащения

При возникновении короткого замыкания под воздействием магнитного поля срабатывает пружина, перемешивая красные гранулы, находящиеся в жидкости на дне резервуара. Индикация восстанавливается автоматически приблизительно через 6 – 8 часов, когда красные частицы оседают на дно микшера.

Таблица типоразмеров приведена во вкладке "Технические характеристки"

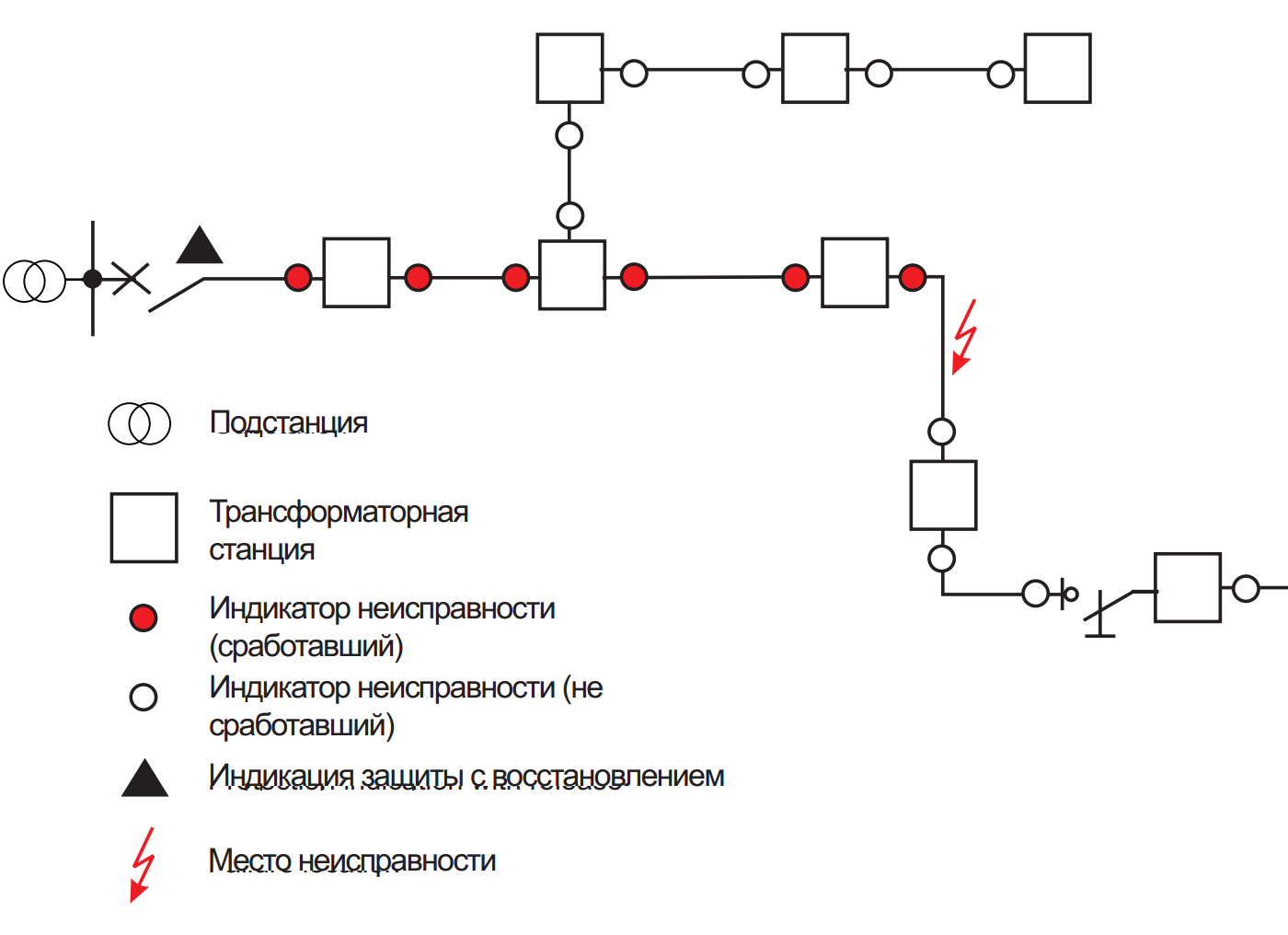

Схема работы устройств приведена на рисунке ниже. Участок, содержащий повреждение, вызывающее протекание аварийного тока в сети, располагается между последним сработавшим и первым не сработавшим индикатором короткого замыкания.


Таблица типоразмеров Horstmann Fluid System.  Ток срабатывания может быть выбран от Iмин до 1000А для каждого типоразмера. (400, 600, 1000А)

I минимальный [A]

Для Ø [мм]

400

8 - 16

400

16 - 20

400

20 - 30

400

30 - 40

600

40 - 50

600

50 - 60

1000

60 - 80

I минимальный [A]

Для [   ] [мм]

400

30 х 4 - 40 х 10

400

20 х 4 - 25 х 6

400

25 х 4 - 30 х 6

600

45 х 4 - 60 х 12

I минимальный [A]

Для [   ] [мм]

400

30 х 4 - 40 х 15
