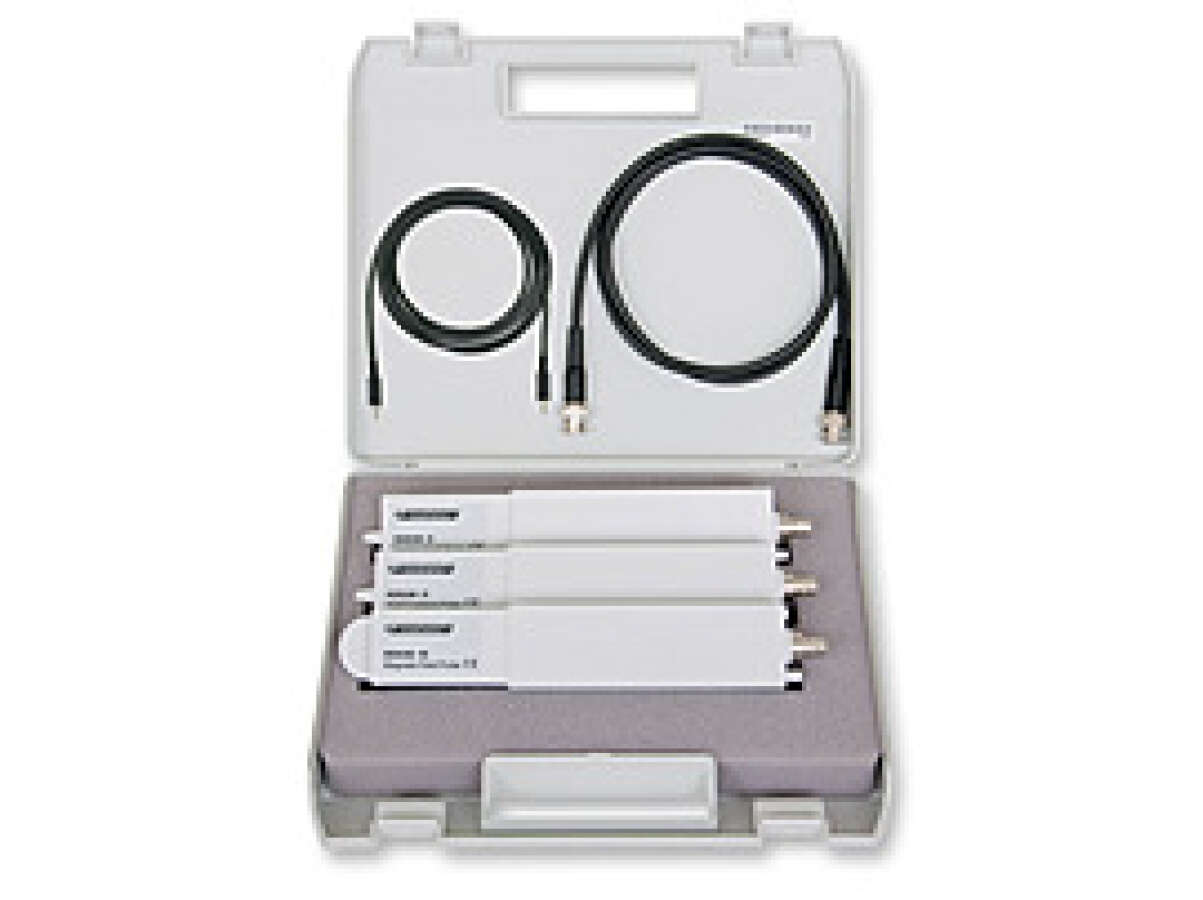

Rohde&Schwarz HZ530 - набор пробников ближнего поля на частоты до 1ГГц для анализаторов спектра.

Артикул: RS-H-HZ530

Товар не поставляется

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Rohde&Schwarz HZ530 - это набор пробников ближнего поля на частоты до 1ГГц для анализаторов спектра.



Набор пробников HZ530 состоит из трех активных широкополосных пробников для анализа ЭМП. Пробники предназначены для подключения к анализатору спектра с входным импедансом 50 Ом. Пробники могут напрямую получать питание от анализатора спектра или батарей. Тонкая форма устройства легко позволяет получить доступ к исследуемому объекту даже в условиях тесного помещения.



Пробник магнитного поля H выдает на анализатор спектра сигнал, пропорциональный напряженности магнитного поля. Таким образом, можно довольно точно определить источник помех.



Пробник с высоким импедансом позволяет исследовать уровень помех на отдельных контактах, проводах или печатных платах.



Пробник электрического поля E обладает наибольшей чувствительностью из всех трех пробников. Он может быть использован для оценки суммарного эффекта экранирования и мер фильтрации на испытуемом устройстве.

Технические характеристики Rohde&Schwarz HZ530



Диапазон частот:  100 кГц…1 ГГц
Напряжение питания:  6 В постоянного тока от анализатора спектра или батареи,4 х AA (Миньон), в комплект ­поставки не входят
Потребление тока:  прибл. 10…24 мА пост. тока
Габариты пробников:  40 х 90 х 195 мм (Ш х В х Г)
Корпус:  пластиковый, внутри электрически экранированный
Комплект поставки:  1 пробник поля Е
1 пробник поля Н
1 пробник выс. импеданса
1 BN-C-кабель, 1,5 м
1 кабель питания
Руководство по эксплуатации Прочный футляр для переноски

*при 23 °C ±2 °C
