ПЛАНАР ИТ-09С - анализатор сигналов DVB-C

Артикул: PLN-IT-09C

Цена: 21 400 руб.

Запросить срок поставки Скидки
x
Сумма заказа
Цена
от 0 руб.
21 400 руб.
Вопрос менеджеру
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

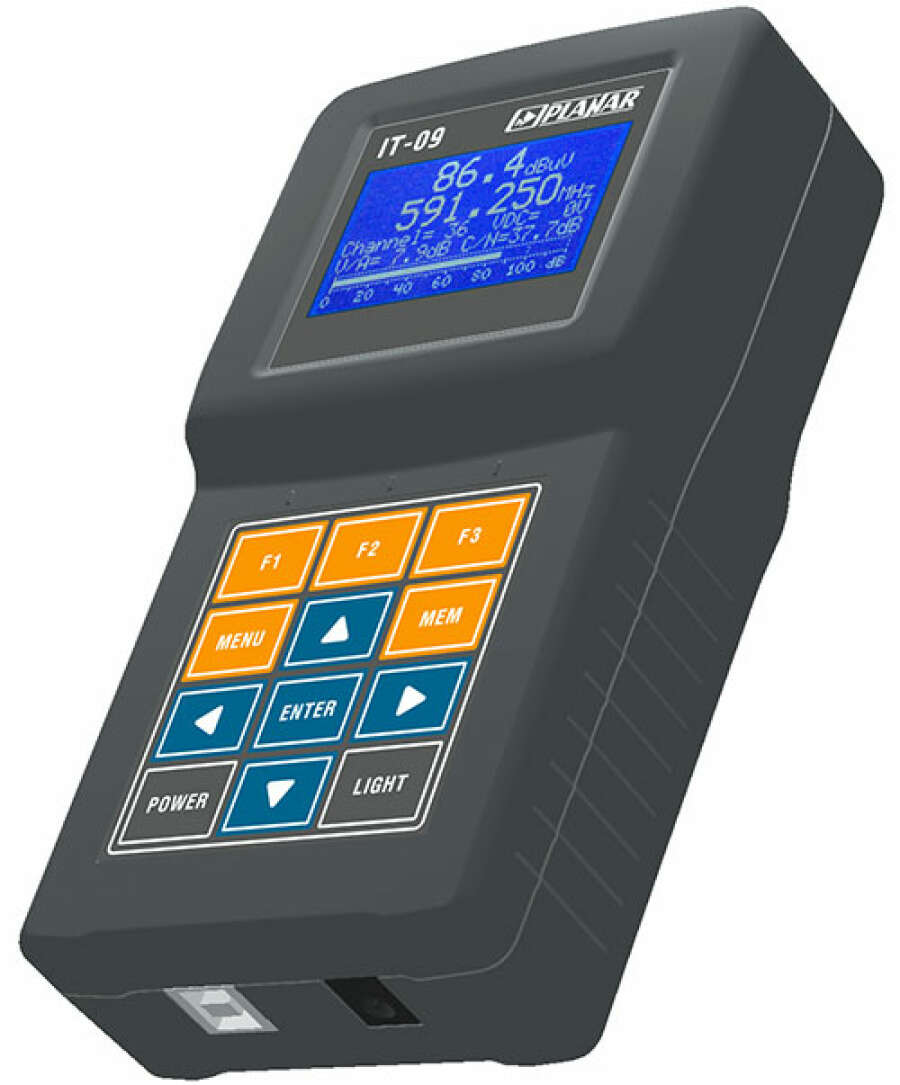

Анализатор сигналов DVB-C ПЛАНАР ИТ-09С служит для измерения параметров телевизионных каналов с аналоговой и цифровой модуляцией.



Измеряемые параметры:
  • для аналоговых каналов:
    • уровень напряжения радиосигналов изображения,
    • разность уровней напряжения радиосигналов изображения и звукового сопровождения,
    • разность уровней напряжения радиосигналов изображения и шума;
  • для цифровых каналов:
    • мощность канала,
    • отношение радиосигнала цифрового телевизионного вещания к шуму в канале распределения;
  • для телевизионных каналов:

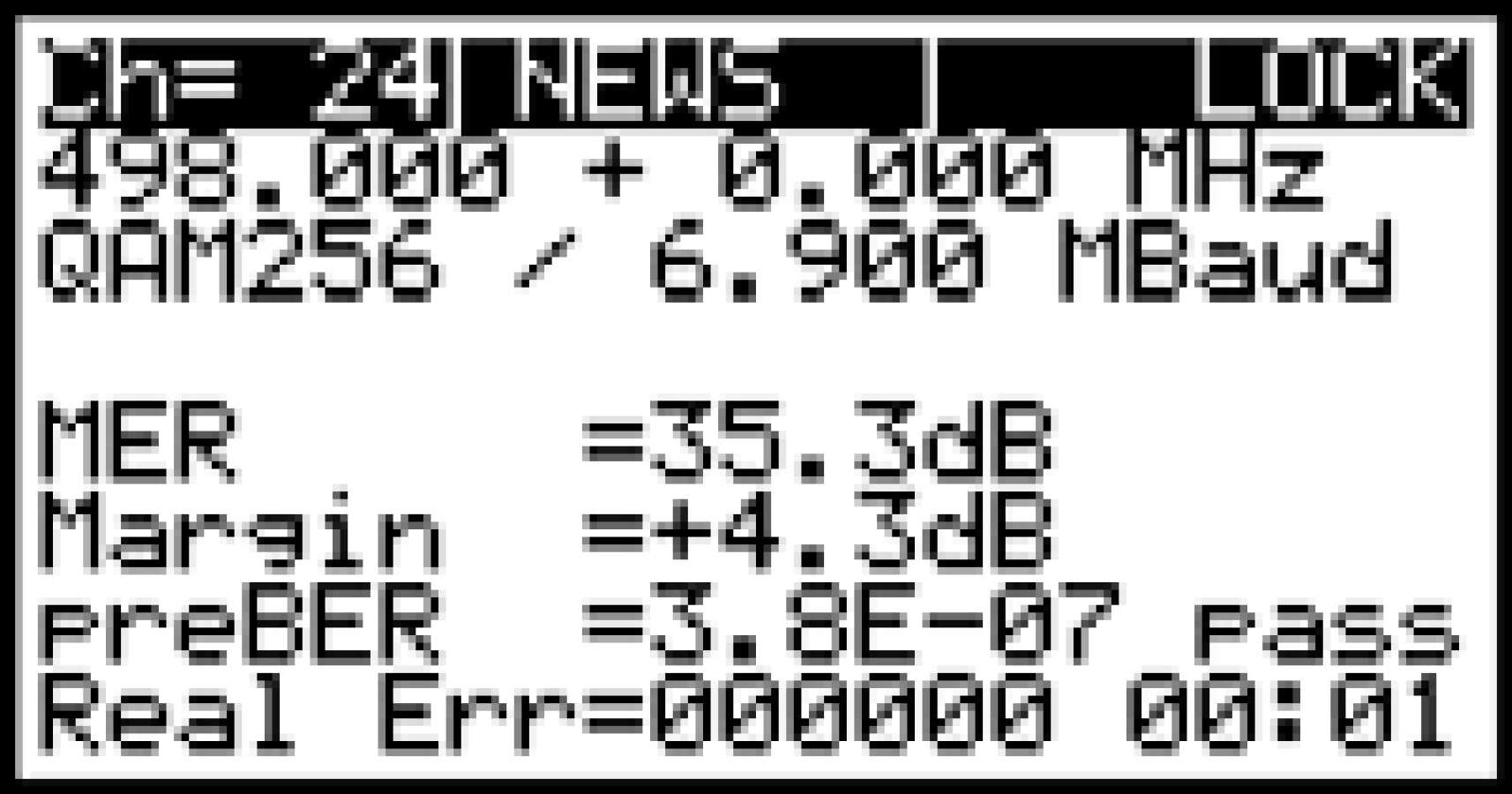

    • коэффициент ошибок модуляции цифрового потока MER,
    • частота появления ошибочных битов BER до декодера Рида-Соломона,
    • счетчик ошибочных пакетов после декодера Рида-Соломона,
    • запас по помехоустойчивости MARGIN,
    • констелляционная диаграмма;
  • измерение напряжения дистанционного питания кабельной сети в диапазоне от 10 до 100 В.



ИТ-09С можно подключать к персональному компьютеру для получения дополнительных сервисных режимов.



Особенности ИТ-09С:
  • малогабаритный, лёгкий прибор;
  • эргономичный корпус с защитным кожухом;

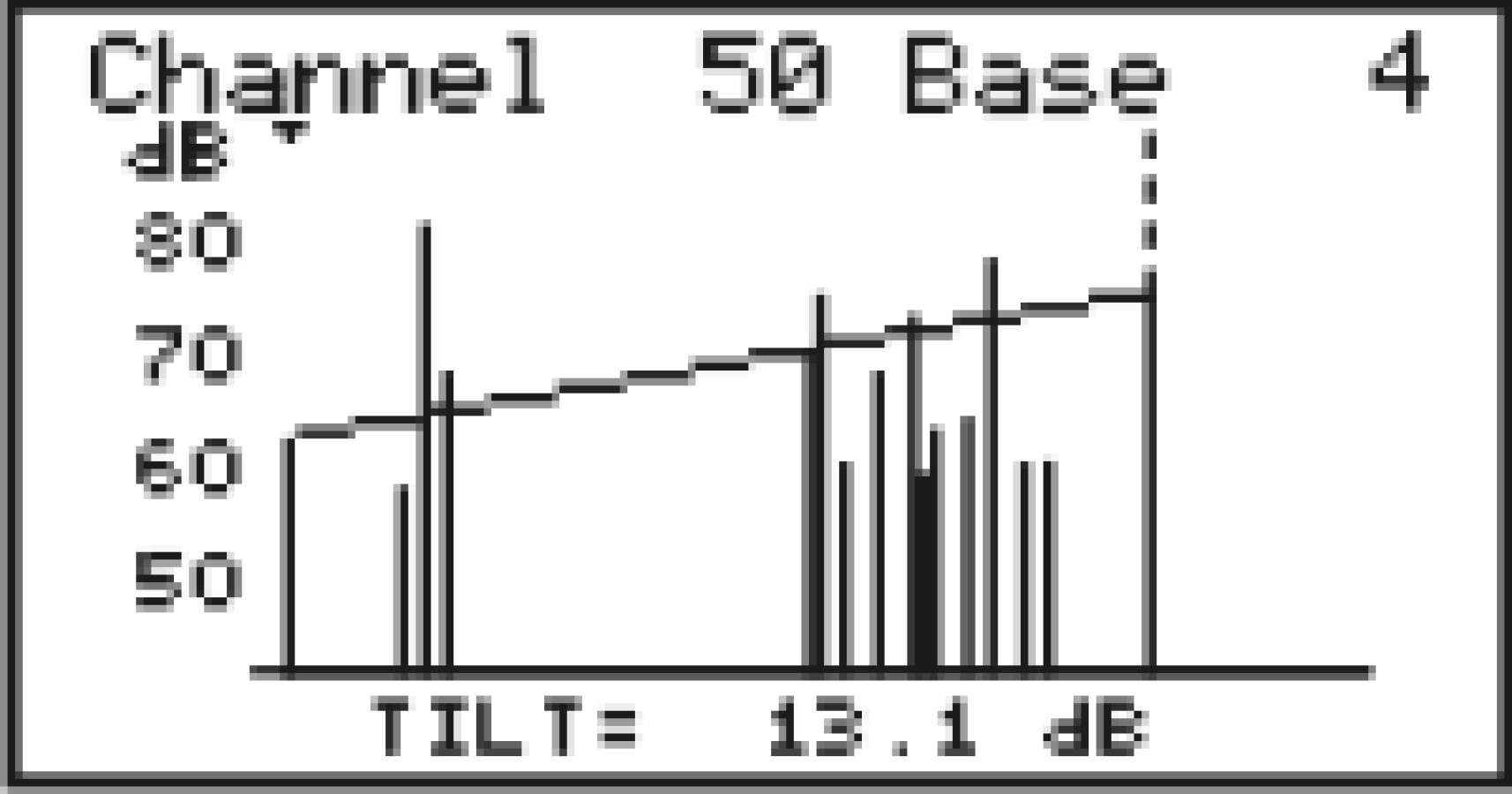

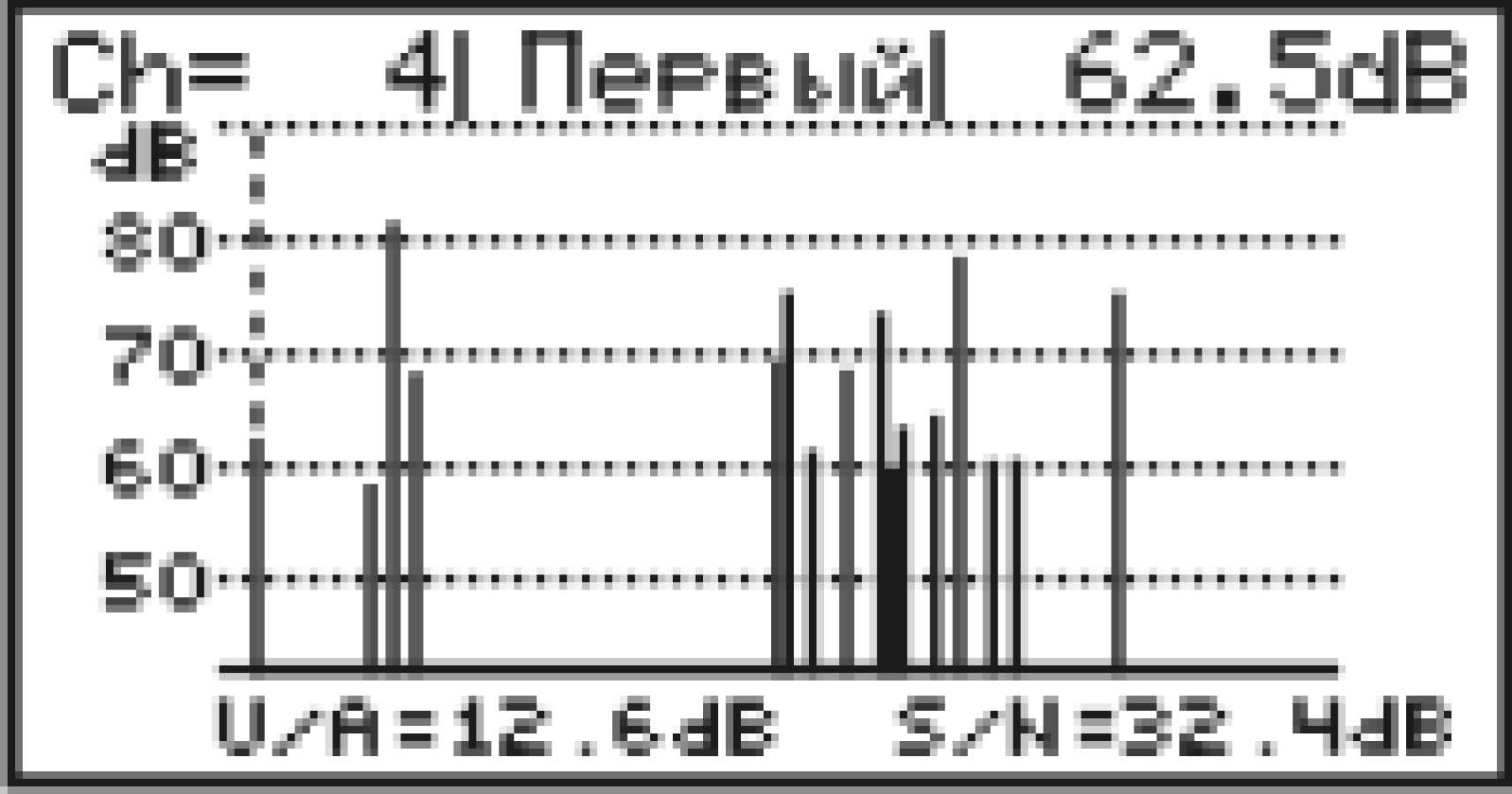

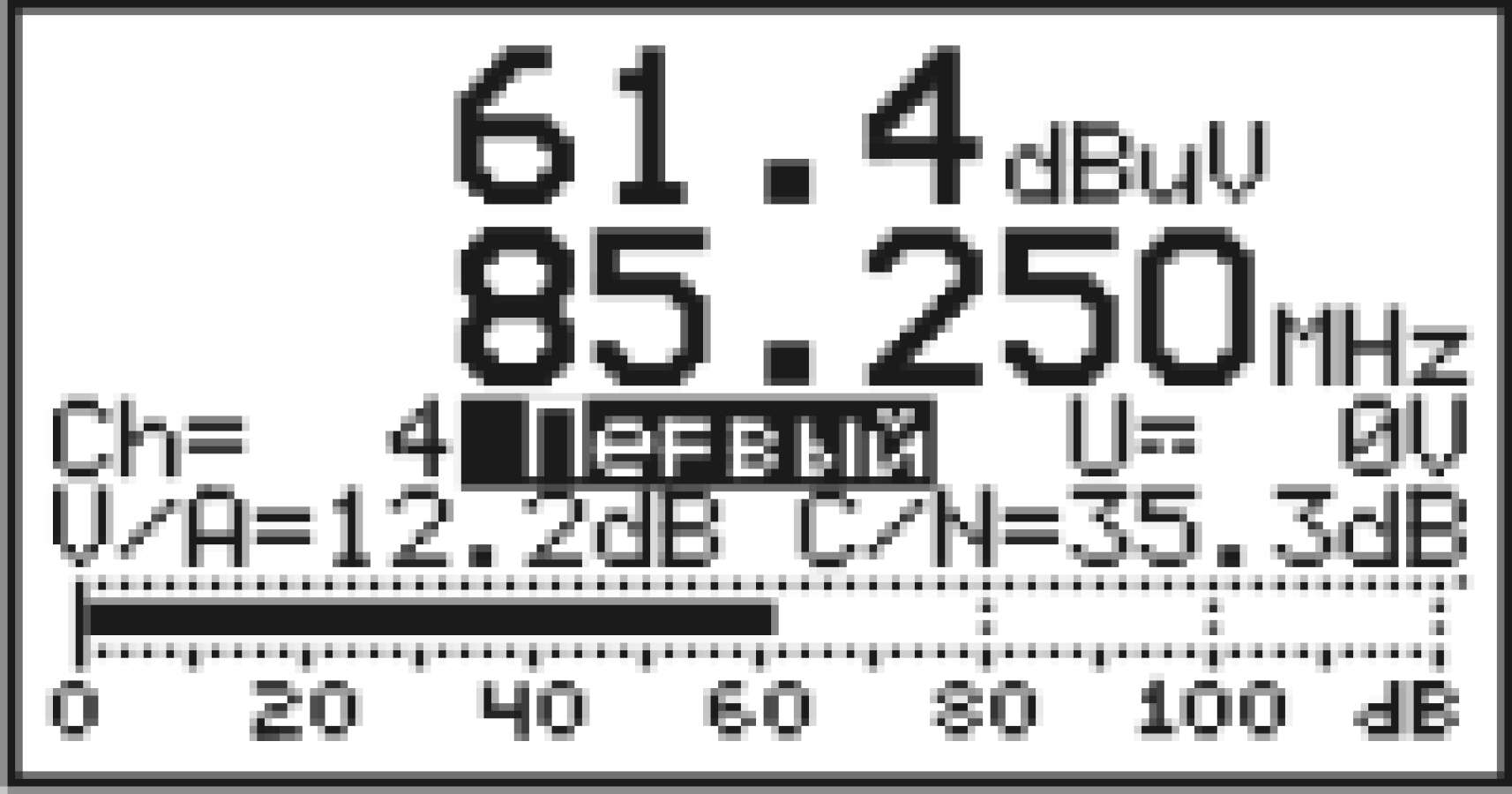

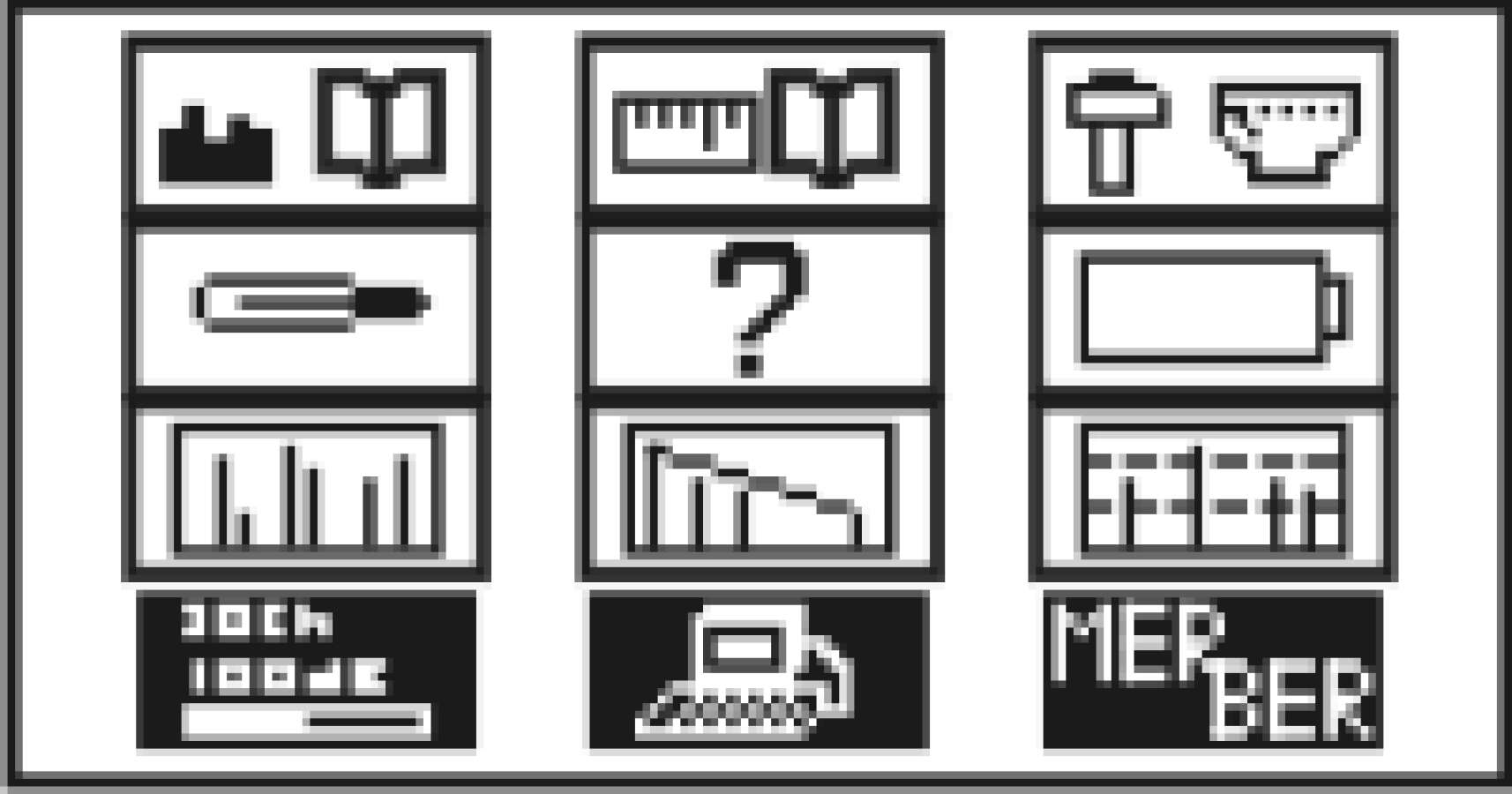

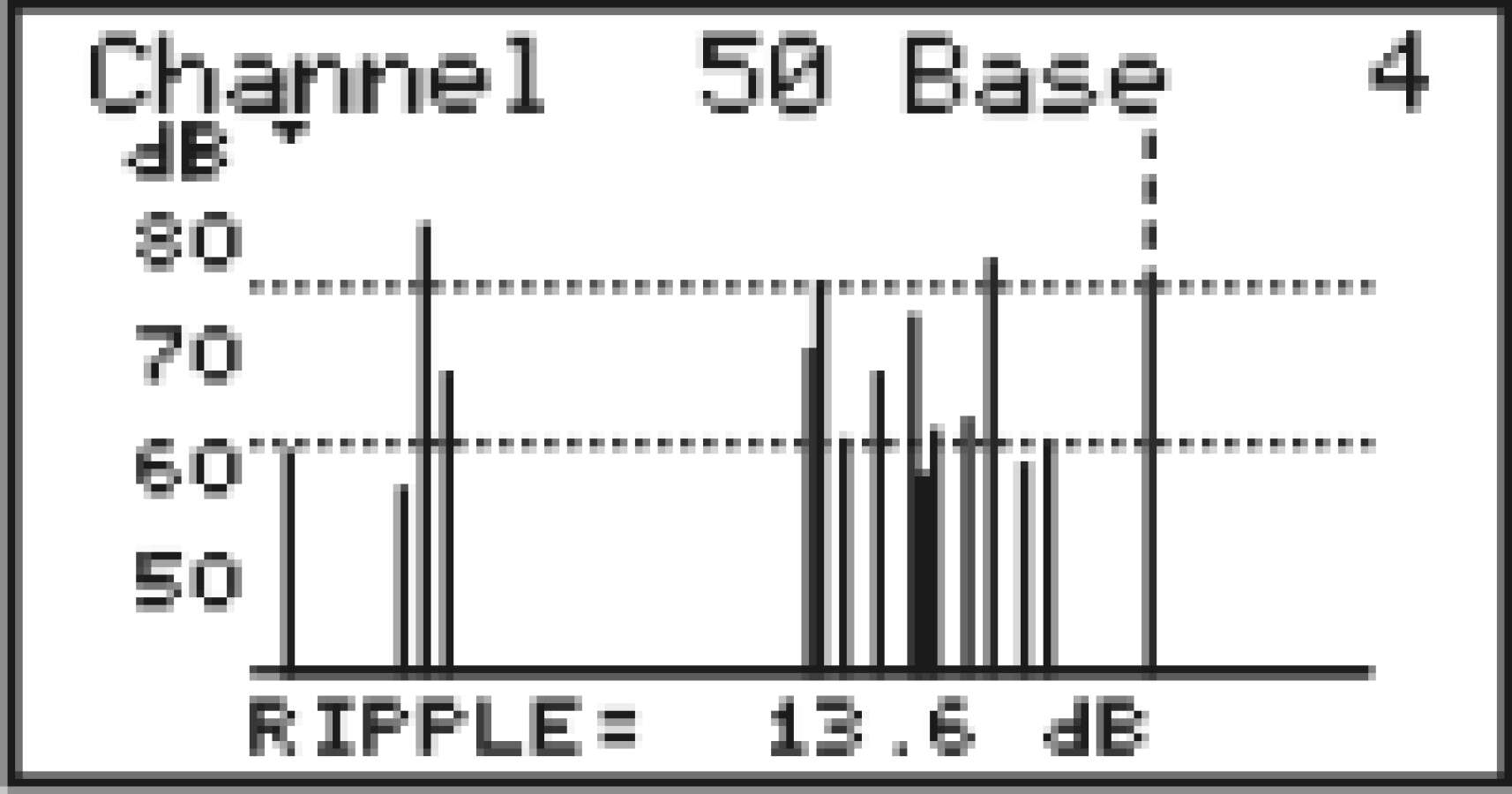

  • индикация результатов измерения на графическом ЖК дисплее 128x64 со светодиодной подсветкой;
  • пленочная клавиатура с тактильным эффектом;
  • работа с персональным компьютером через USB-интерфейс;
  • энергонезависимая записная книжка;
  • работа измерителя и заряд аккумуляторов от внешнего блока питания 12 В или бортовой сети автомобиля.

Записная книжка может хранить 16 частотных планов и 130 страниц каналов с результатами измерения параметров каналов.

В комплекте с прибором идет программа для ПК ViewIt.

Возможности программы ViewIt:

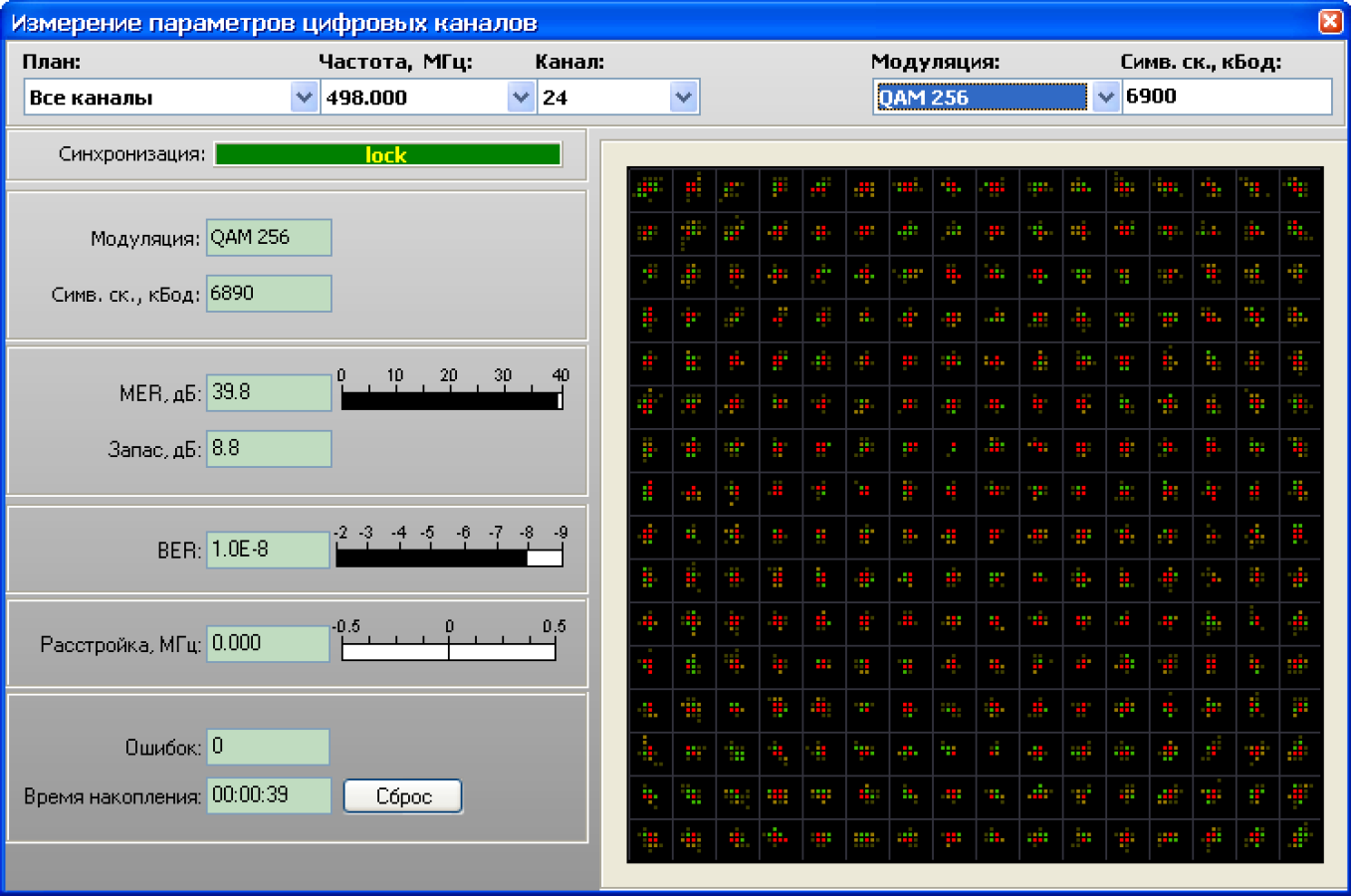

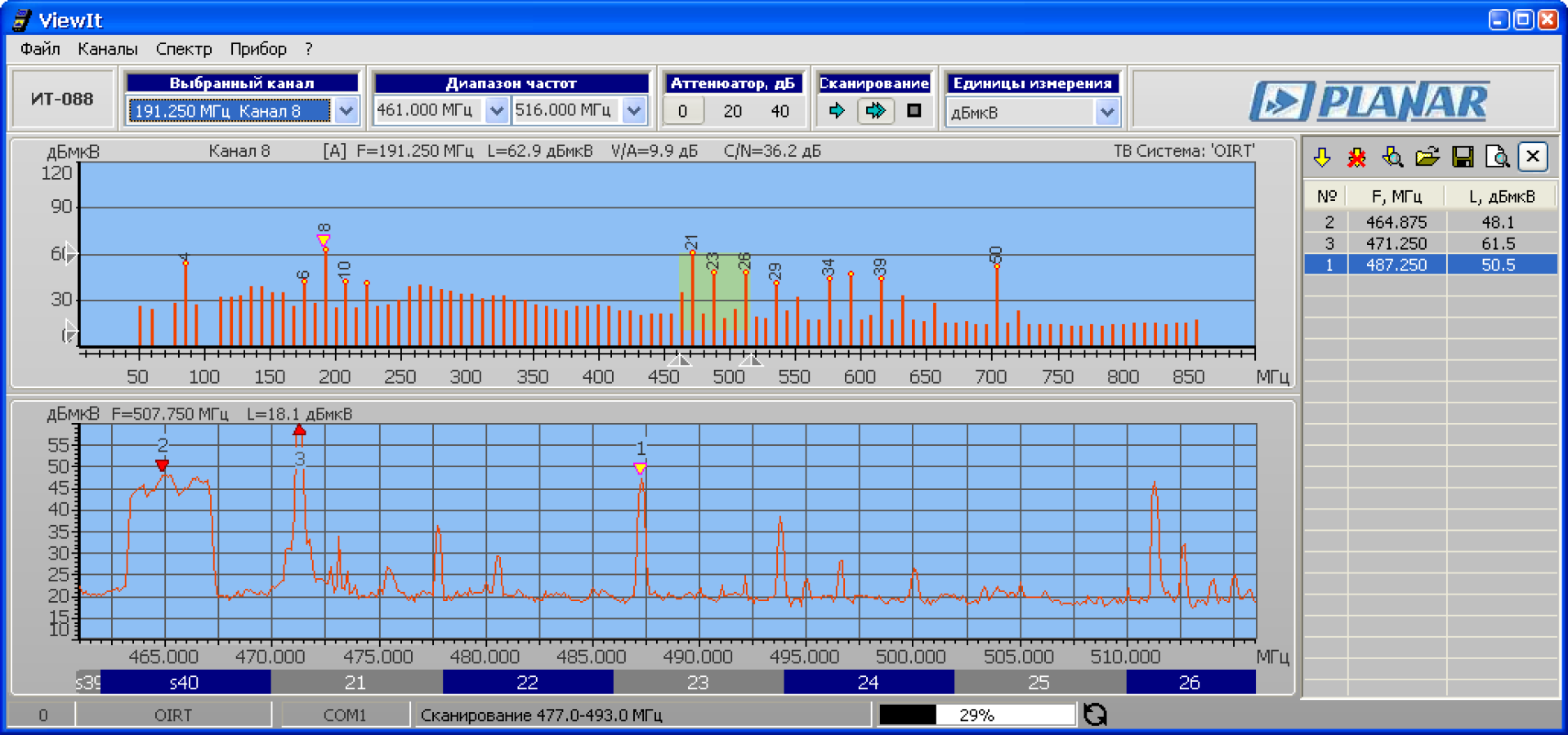

  • работа в режиме виртуального прибора с измерением параметров каналов в виде гистограммы, анализатора спектра, констелляционной диаграммы с параметрами DVB-C каналов;
  • чтение, создание новых, редактирование, загрузка в измеритель и сохранение частотных планов, страниц записной книжки каналов и таблицы телевизионной системы;
  • документирование результатов измерения прибора в графическом и табличном виде с возможностью вывода на печать;
  • обновление программного обеспечения прибора.


Комплект поставки:

  • измеритель ИТ-09С - 1 шт.
  • защитный кожух - 1 шт.
  • аккумулятор NiCd, АА - 4 шт.
  • ВЧ-переход "F"-"F" - 1 шт.
  • руководство по эксплуатации - 1 шт.
  • формуляр - 1 шт.

Технические характеристики ПЛАНАР ИТ-09С

Диапазон рабочих частот 45 - 865 МГц
Диапазон перестройки по частоте 5 - 900 МГц
Шаг перестройки по частоте 125 кГц
Ослабление встроенного аттенюатора 20 дБ, 40 дБ

Диапазон измеряемых уровней в режиме ручного выбора ослабления аттенюатора:

  • с выключенным аттенюатором
  • с включенным аттенюатором 20 дБ
  • с включенным аттенюатором 40 дБ





  • 30 - 80 дБмкВ
  • 50 - 100 дБмкВ
  • 70 - 120 дБмкВ
Разрешение по измеряемому уровню 0,1 дБ
Пределы допускаемой основной относительной погрешности измерения в диапазоне уровней от 30 до 120 дБмкВ на частоте настройки
± 1,5 дБ
Пределы допускаемой относительной погрешности измерения в рабочем диапазоне температур окружающего воздуха ± 2,2 дБ
Полоса пропускания канала измерения по уровню минус 3 дБ 230 ± 60 кГц
Индикация частоты 6 разрядов на ГД
Индикация номера канала 3 разряда на ГД
Индикация уровня сигнала 4 разряда на ГД
Время установления рабочего режима не более 5 мин
Поддерживаемые виды модуляции QAM16, 32, 64, 128, 256
Символьная скорость DVB-C каналов 1,000…7,200 Мсимв/с

Диапазон измерения MER:

  • для QAM16, 32, 64
  • для QAM128, 256



  • 22…40 дБ
  • 28…40 дБ
Разрешение по измерению MER 0,1 дБ
Пределы допускаемой основной абсолютной погрешности измерения MER при фактическом уровне напряжения DVB-C канала не ниже 60 дБмкВ ±2,0 дБ
Диапазон измерения BER 4,0x10-3 - 1,0x10-9

Фактический уровень порогового напряжения DVB-С канала, при котором значение BER не превышает 2,0x10-4:

  • для QAM16, 32, 64
  • для QAM128, 256







  • 45 дБмкВ
  • 50 дБмкВ
Автоматическая подстройка частоты ±0,5 МГц
Питание от сети переменного тока напряжением 220 ± 22 В частотой 50 ± 0,5 Гц с содержанием гармоник не более 5% через блок питания БП12/0,8
от внешнего источника постоянного тока напряжением 9-14 В с пульсациями не более 0,5 В
от внутренних аккумуляторов емкостью от 1600 до 1900 мАч
Время непрерывной работы прибора в нормальных условиях при сохранении своих технических характеристик при питании от внешних источников не менее 24 часов
Время непрерывной работы прибора в нормальных условиях от аккумуляторов емкостью 1600 мАч не менее 3 часов
Габаритные размеры прибора 147х82х43 мм
Вес прибора 0,35 кг

Нормальные условия эксплуатации измерителя:
  • температура окружающего воздуха (23±5) ºС;
  • относительная влажность воздуха (55±25) %;
  • атмосферное давление 84-106 кПа (630-795 мм.рт.ст.);
  • переходные напряжения соответствуют II категории монтажа.
Рабочие условия эксплуатации измерителя:
  • температура окружающего воздуха от минус 10 до плюс 40 °С;
  • относительная влажность воздуха не более 90% при температуре воздуха 25 ºС;
  • атмосферное давление 84-106 кПа (630-795 мм.рт.ст.)

Опции и аксессуары для ПЛАНАР ИТ-09С

Поставляются отдельно:

  • блок питания БП12/0,8
  • диск CD с программным обеспечением
  • USB кабель
  • адаптер питания для подключения к бортовой сети автомобиля
