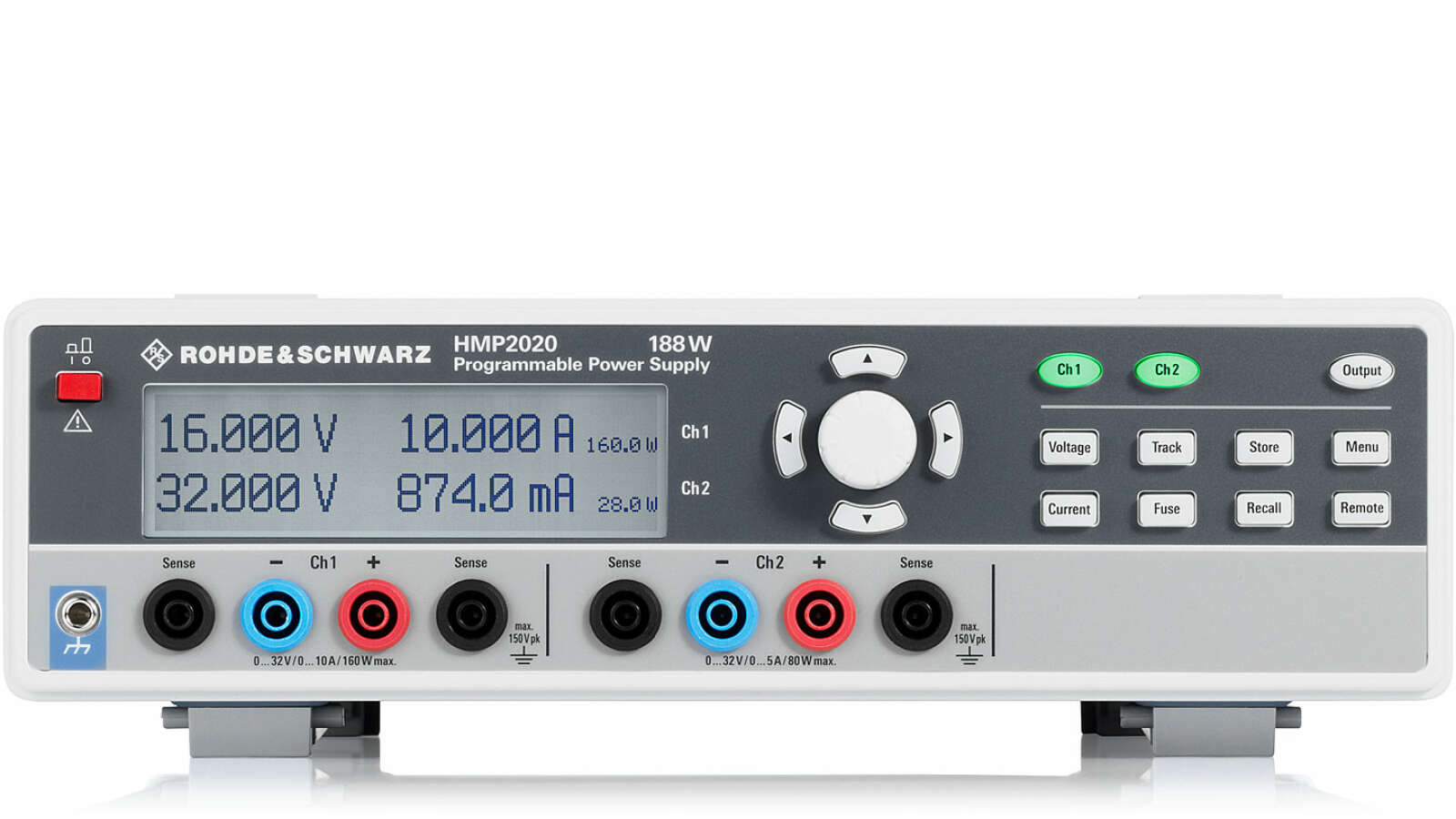

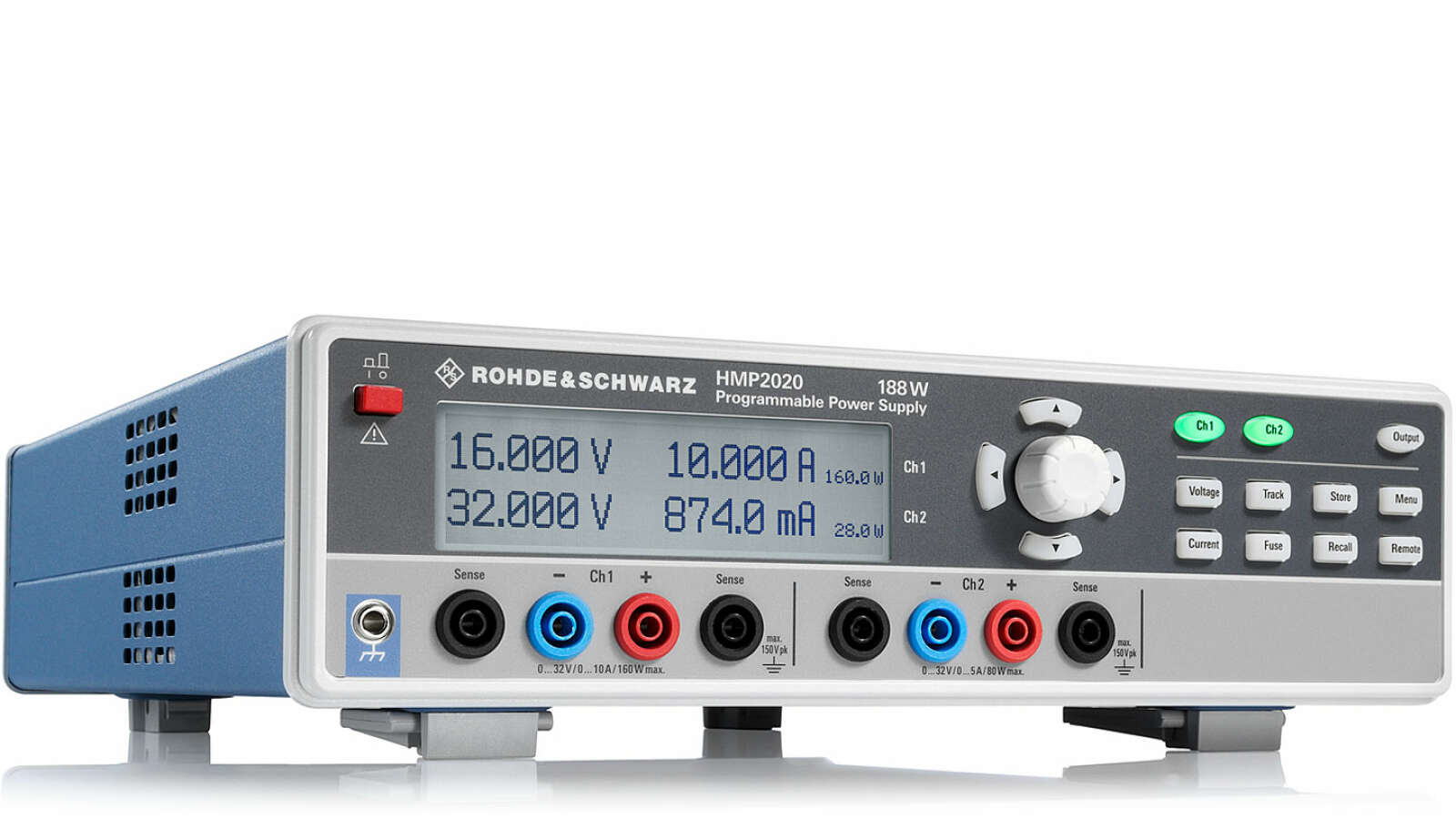

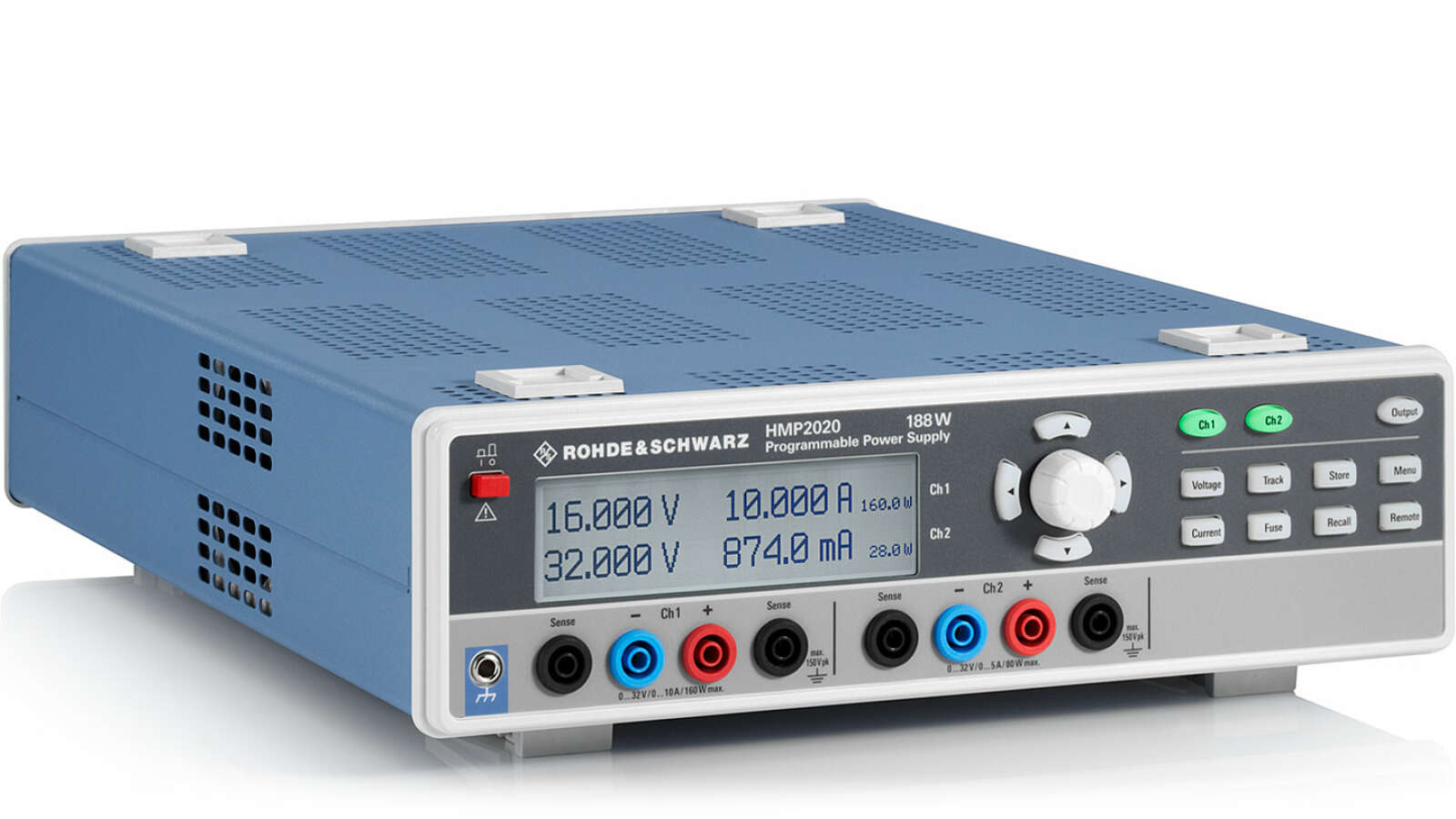

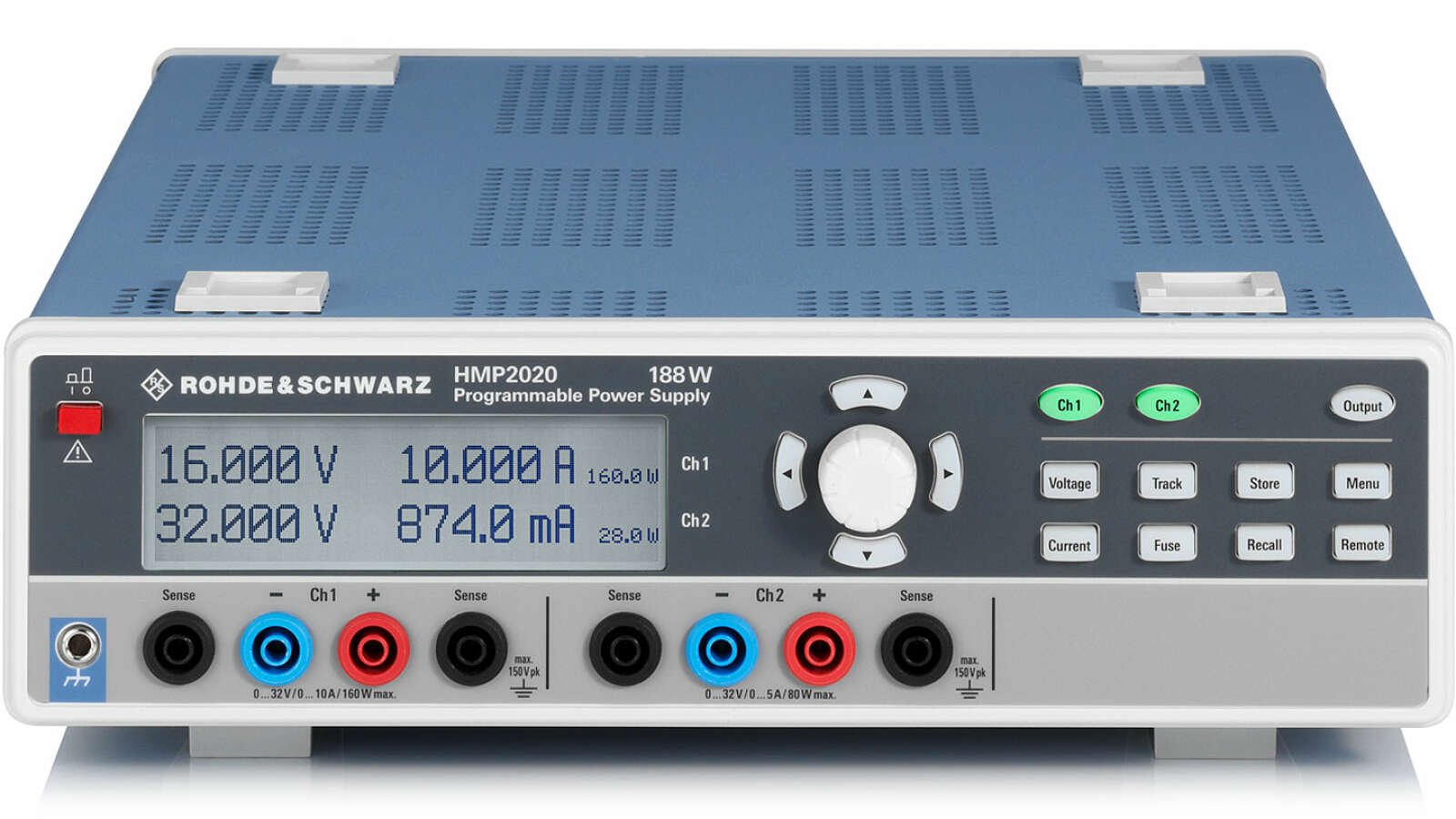

Rohde&Schwarz HMP2020 - программируемый источник питания, 2 канала, 188 Вт

Артикул: RS-H-HMP2020

Цена: 142 509.87 руб.

В наличии: 1

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 руб.
142 509.87 руб.
Вопрос менеджеру
Оплата:
  • наличный/безналичный расчет, банковские карты.
Доставка:
  • самовывоз со склада (бесплатно), курьер по Москве, доставка транспортной компанией по России.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Rohde&Schwarz HMP2020 - программируемый источник питания основан на классическом принципе работы трансформатора с использованием электронного предрегулятора и вторичного регулятора линейного напряжения. Подобная концепция построения обеспечивает высокую мощность в сочетании с минимальным уровнем пульсаций. Источники могут работать как в режиме постоянного тока, так и в режиме постоянного напряжения. Приборы оборудованы цифровым измерителем тока и напряжения, позволяющим одновременно контролировать оба параметра, значения которых отображаются на цифровом дисплее.

Основные свойства:

  • Низкие пульсации благодаря использованию линейных стабилизаторов;
  • Высокая разрешающая способность (1 мВ и 0,2 А) при установке и считывании;
  • Гальванически развязанные, незаземленные выходы, с защитой от КЗ;
  • Возможность работы в параллельном и последовательном режимах;
  • Возможность формировать произвольные формы напряжений / токов в каждом канале;
  • Регулируемая защита от перенапряжения (OVP) для всех выходов;
  • Возможность фиксации нескольких каналов для отслеживания параметров друг друга;
  • 10 ячеек для сохранения настроек в энергонезависимой памяти;
  • Отображение параметров на ЖК-дисплее;
  • Интерфейс USB/RS-232, опционально Ethernet/USB или IEEE 488 (GPIB).



Комплект поставки Rohde&Schwarz HMP2020:

  • Прибор;
  • Кабель питания

Технический характеристики Rohde&Schwarz HMP2020

Параметр

Значение

Количество выходных каналов

2

Режим источника постоянного напряжения

Диапазон установки выходного напряжения по всем каналам

от 0 до 32 В

Пределы допускаемой относительной погрешности установки и измерения выходного напряжения, менее

±(0,001·Х+2 мВ)

Уровень остаточных пульсаций/шумов напряжения в полосе частот до 100 кГц, не более

±0,15 мВСКЗ

Нестабильность выходного напряжения при изменении тока нагрузки или напряжения питания, менее

±(0,0001·Х+2 мВ)

Время установления переходного процесса при изменении нагрузки, менее

100 мкс

Режим источника постоянного тока

Диапазон установки выходного тока:
Канал 1
Максимальная выходная мощность
Канал 2


от 0 до 10 А
160 Вт
от 0 до 5 А
80 Вт

Максимальная выходная мощность по всем каналам

188 Вт

Пределы допускаемой относительной погрешности установки и измерения выходного тока, менее:

до 500 мА

свыше 500 мА



±(0,002·Х+0,5 мА)

±(0,002·Х+2,0 мА)

Уровень остаточных пульсаций/шумов тока в полосе частот до 100 кГц, не более

±1 мАСКЗ

Нестабильность выходного тока при изменении нагрузки или напряжения питания

±(0,0001·Х+250 мкА)

Примечание – Х – Значение измеренной величины тока или напряжения

Время установления рабочего режима прибора, не более

30 минут

Напряжение и частота питающей сети

(115 – 230) В ± 10 %, 50/60 Гц

Потребляемая мощность, не более

350

Рабочие условия применения:

- температура окружающего воздуха

- относительная влажность воздуха

- температура хранения/транспортирования



от 5 до 40 °С

от 5 до 80 %

от -20 до +70 °С

Габаритные размеры (Ш × В × Д)

285 × 75 × 365 мм

Масса

8,5 кг

Характерные особенности Rohde&Schwarz HMP2020:

  • В зависимости от модели в приборе может быть до 4 каналов, каждый из которых электрически изолирован и может соединяться с другими.

Благодаря изолированности, незаземленности, защите от перегрузки и КЗ выходы прибора могут соединяться последовательно или параллельно, обеспечивая высокие выходные напряжения или токи. Основное условие при этом – использование отдельных электронных предохранителей (функция FuseLinking), которые могут логически объединяться для отключения соединенных каналов при превышении предельных значений или в случае неисправности. Также может быть установлена задержка срабатывания предохранителя в диапазоне от 0 до 250 мс. Тем самым, например, предотвращается срабатывание предохранителя при емкостной нагрузке.



  • Функция слежения

Позволяет зафиксировать сразу несколько каналов таким образом, чтобы они отслеживали параметры друг друга. При этом можно одновременно регулировать пределы по напряжениям и токам отдельных каналов.



  • Компенсация сопротивления проводов

Для компенсации падения напряжения вдоль выходных проводов используются два дополнительных провода от нагрузки к входам компенсации Sense (внешние черные разъемы канала).



  • Функция произвольного сигнала

Пользователи могут формировать произвольные формы напряжений/токов в каждом канале, достигая минимального временного шага 10 мс. Задаются контрольные точки с указанием напряжения, тока и времени пребывания в них; могут быть заданы все стандартные виды сигналов, например ступенчатый, пилообразный, синусоидальный и т. д. При желании в памяти прибора можно сохранить до 3 сигналов.



  • Дистанционное управление

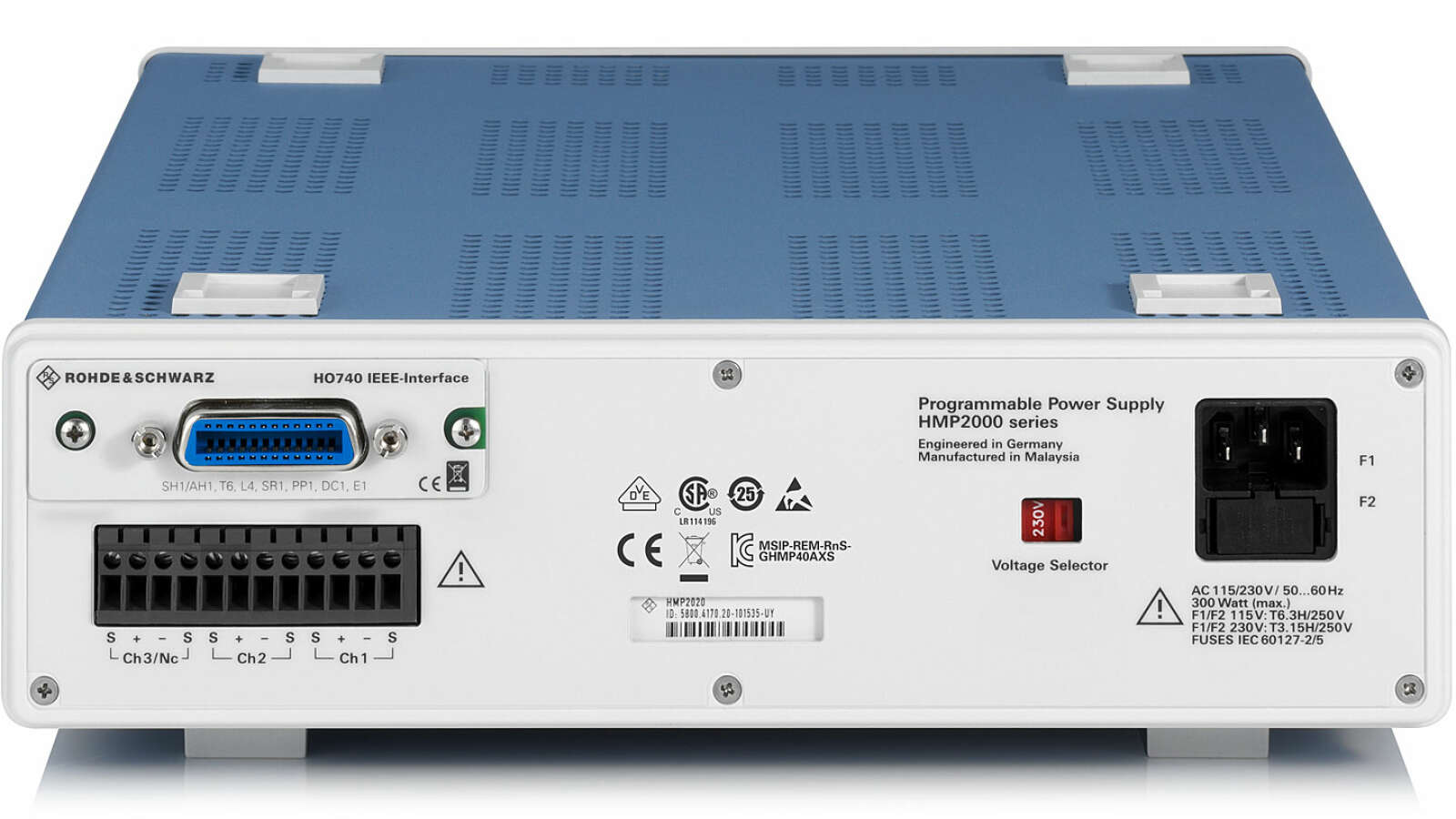

Выходы на задней панели прибора обеспечивают возможность его монтажа в 19” измерительную стойку.

В стандартной комплектации приборы оснащены интерфейсами RS-232/USB (опция HO720). Дополнительно в приборы можно установить интерфейсные платы Ethernet/USB (опция HO730) или IEEE 488 (GPIB) (опция HO740). Дистанционное управление обеспечивает доступ практически ко всем функциям, имеющимся на передней панели. Для программирования приборов используются стандартные SCPI-команды.

Область применения Rohde&Schwarz HMP2020

  1. Технические лаборатории:
  • До 32 В и до 10 А на каждый канал
  • Входы схемы SENSE
  • Защита от перегрузки по току с возможностью свободного выбора комбинации с другими каналами (FuseLink)



  1. Работа в условиях производства
  • Все выходы и входы схемы SENSE расположены на задней панели устройства
  • Дистанционное управление с использованием интерфейса RS-232/USB в стандартной комплектации, Ethernet или GPIB — в виде опций

  1. Имитация процессов зарядки аккумуляторов
  • Простое программирование произвольных кривых V/I

Аксессуары и опции Rohde&Schwarz HMP2020

Артикул

Наименование

HMP2020

Источник питания: 2 канала, 0-32В/ 0-5А,0-10А

HMP2030

Источник питания: 3 канала, 0-32В / 0-5А

HMP4030

Источник питания: 3 канала, 0-32В / 0-10А

HMP4040

Источник питания: 4 канала, 0-32В / 0-10А

Аксессуары и принадлежности

HO720

Сдвоенный интерфейс (RS-232/USB)

HO740

Интерфейсная плата IEEE-488 (GPIB)

HZ42

Комплект для монтажа в 19’’-стойку, 2RU

HZP91

Комплект для монтажа в 19’’-стойку, 4RU
