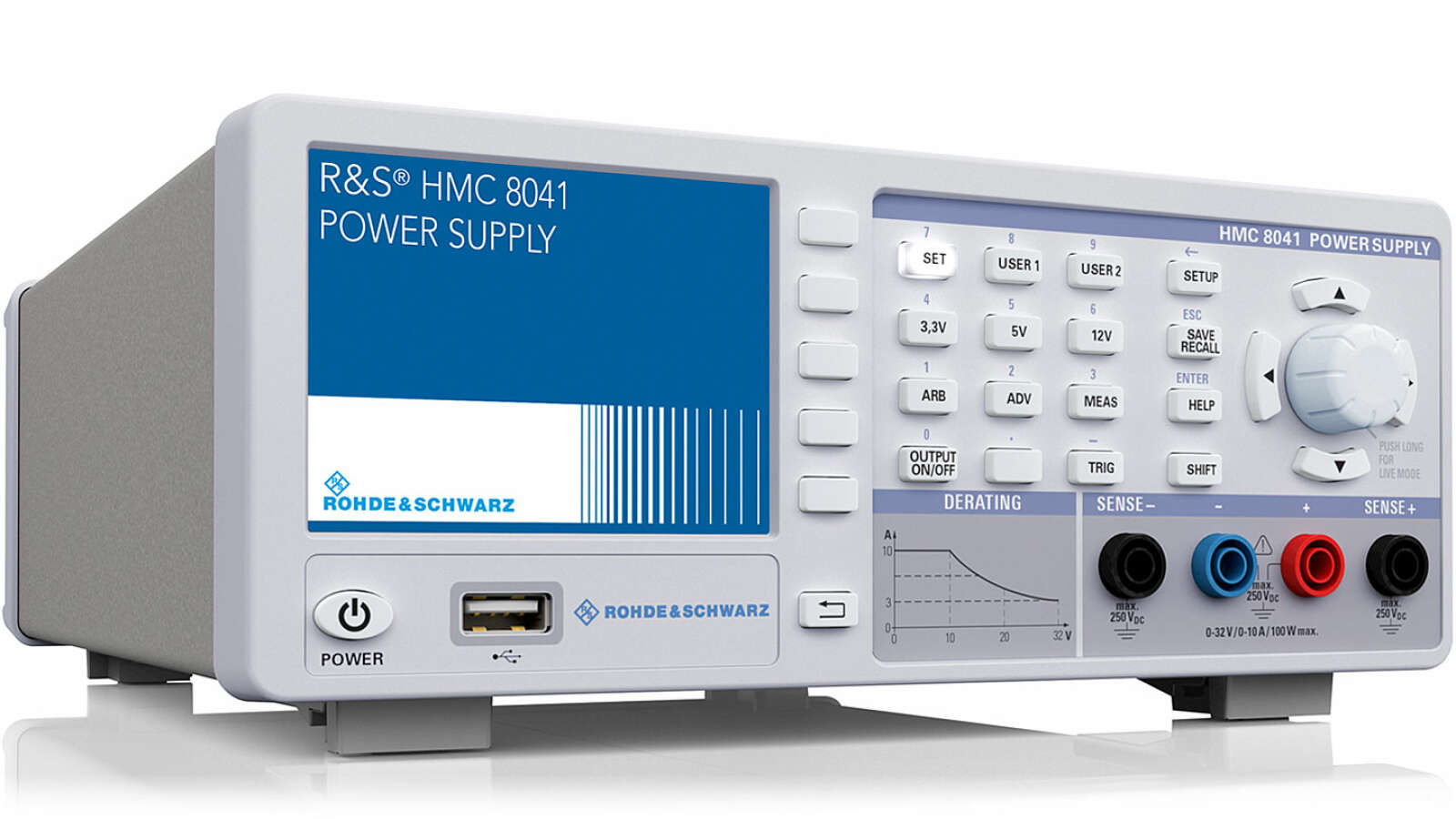

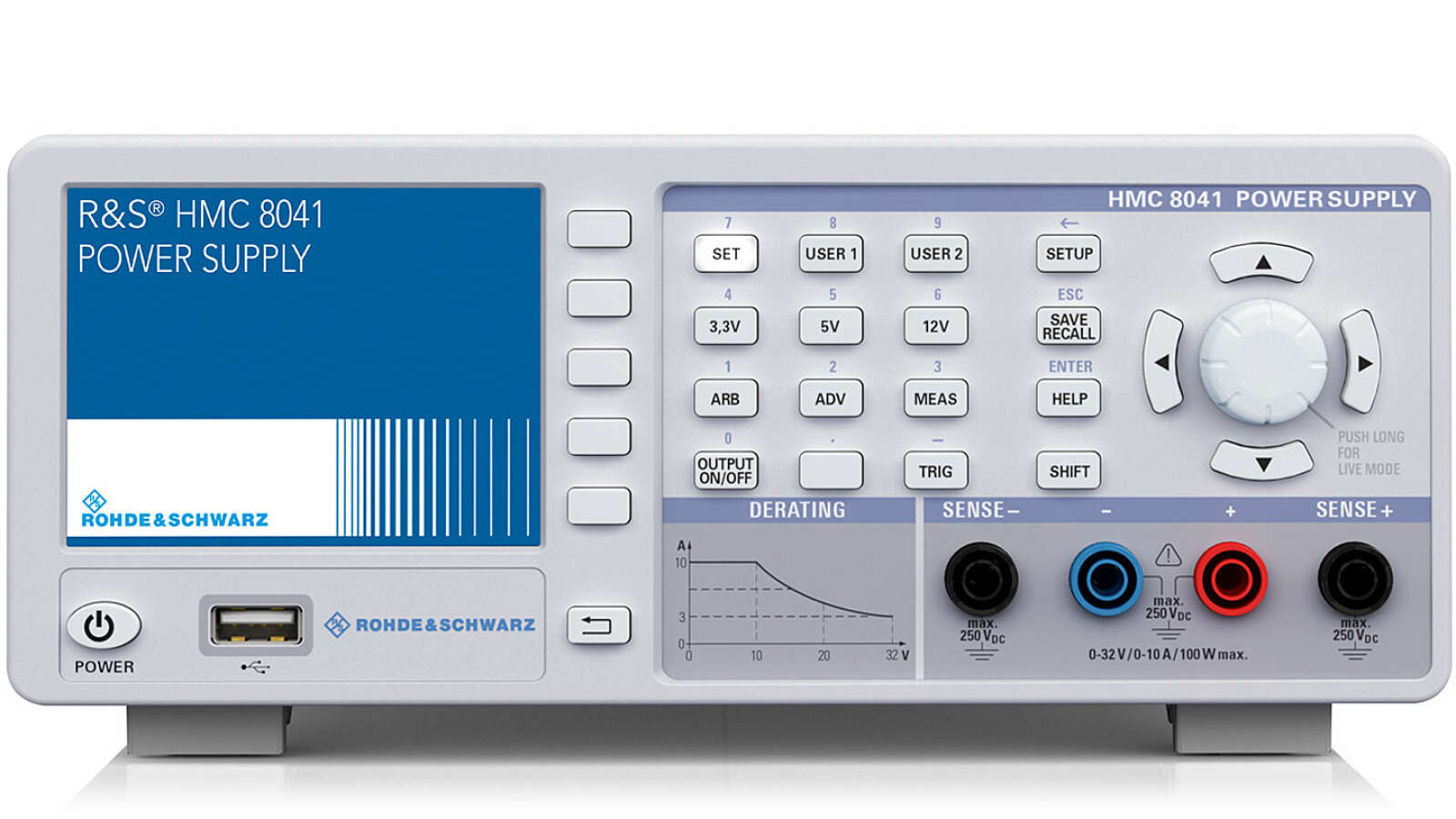

Rohde&Schwarz HMC8041 - источник питания, 0 - 32В/10А, макс. 100В, 1 канал

Артикул: RS-H-HMC8041

Цена: 104 187.44 руб.

Средний срок поставки: 10-12 недель

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 руб.
104 187.44 руб.
Вопрос менеджеру
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Rohde&Schwarz HMC8041 - источник питания постоянного тока идеально подходят для использования в исследовательских лабораториях и промышленной среде. Благодаря высокой энергоэффективности HMC8041 не греется и не шумит даже при максимальной нагрузке. HMC8041 имеет практичные интерфейсы и разъемы, которые позволяют пользователям быстро и удобно работать когда прибор установлен в 19-дюймовую стойку.

Предусмотрены функции последовательного запуска каналов, функции EasyArb и EasyRamp, которые программируются прямо на устройстве. Имеется аналоговый вход для стороннего управления значением напряжения и управления шагом ARB. Имеется защита от превышения напряжения/мощности.

Все разъемы, включая разъем SENSE, находятся на задней панели. Процесс монтажа и демонтажа в стойке осуществляется с помощью зажимов Cage Clamp. Управление HMC8041 возможно через локальную сеть или USB. Для обмена информацией через USB поддерживаются классы CDC (виртуальный COM-порт) и TMC. Команды дистанционного управления базируются на стандарте SCPI.

Комплект поставки Rohde&Schwarz HMC8041:

  • Прибор;
  • Кабель питания






Технические характеристики Rohde&Schwaz HMC8041

Параметр Значение

Электрические характеристики

Общая выходная мощность

100 Вт

Максимальная мощность на канал

100 Вт

Выходное напряжение

0 – 32 В

Выходной ток

Максимально 10 А

Количество выходов

1

Стабилизация линии и нагрузки (при подключении Sense)

Постоянное напряжение

<0,03% + 5 мВ

Постоянный ток

<0,03% 200 мкА

Пульсация напряжения от 20 Гц до 20 МГц (разъем на передней панели)

450 мкВ rms / 4 мВ (размах)

Пульсации тока от 20 Гц до 20 МГц

Типовая < 1 мА rms

Время отклика

(изменение нагрузки 10% ... 90%)

1 мс (± 20 мВ)

Максимальное напряжение удаленного датчика

1 В

Точность программирования (23°C ± 5°C)

Напряжение

<0,05% + 2 мВ

Ток

0,1% + 5 мА

Точность обратного считывания (23°C ± 5°C)

Напряжение

<0,05% + 2 мВ

Ток

0,05% + 4 мА

Разрешение

Напряжение

1 мВ

Ток

0,1 мА (I < 1 А)

1 мА (I >= 1 A)

Напряжение на землю

250 В постоянного тока

Обратное напряжение

Максимально 33 В

Инверсное напряжение

Максимально 0,4 В

Максимально допустимый ток в случае инверсного напряжения

3 A

Дополнительные характеристики



Разъемы на передней панели

Безопасные гнезда 4 мм

Разъемы на задней панели

Штекер Wago (713-1428/037-000), 8x2-полюсный, интервал между контактами 3,5 мм

Температурный коэффициент для 12 месяцев (на К) ± (% выхода + смещение)

Напряжение: >0,02% + 3 мВ

Ток: >0,02% + 3 мА

Выброс выходного напряжения при выключении питания переменного тока и включении выхода канала

100 мВ

Защита от перегрева

Есть

Скорость программирования напряжения (в пределах 1% от общего отклонения)

Положительное изменение напряжения

Без нагрузки

10 мс + время μC

При активной нагрузке

10 мс + время μC

Отрицательное изменение напряжения

Без нагрузки

500 мс + время μC

При активной нагрузке

10 мс + время μC

Время обработки команд

<30 мс

Защита от перенапряжения

Есть

Защита от перегрузки

Есть

Счетчик электроэнергии

Есть

EasyRamp

Есть

Время EasyRamp

10 мс ... 10 с

Электронный предохранитель

Время срабатывания предохранителя

< 100 мкс

Связывание предохранителей

< 100мкс + время срабатывания связанного канала

Задержка срабатывания предохранителя

10 мс ... 10 с

Аналоговый интерфейс



Параллельно включенное сопротивление 4 ... 20 мА

250 Ом

Входное сопротивление 0 ... 10 В

> 10 кОм

Скорость обновления интерфейса V/I

10 изменений в секунду

Время отклика интерфейса V/I

< 150 мс

Уровень запуска

TTL

Время отклика запуска

< 1 мс

Разрешение

14 бит

Произвольная выборка (EasyARB)

Параметр

Напряжение, ток, время и режим интерполяции

Количество точек

512

Время задержки

10 мс ... 10 минут

Частота повторения

Непрерывно или серийный режим при 1 ... 255 повторениях

Запуск

Вручную, интерфейс или вход запуска

Сохранение данных

Скорость сэмплирования

1000, 100, 10, 1 ... 3600 сэмпла в секунду

Память

Внутренняя память и внешняя память (накопитель USB)

Максимальное количество точек

Ограничивается объемом памяти

Создание последовательности

Синхронность

< 100 мкс

Задержка на канал

1 мс ... 60 с

Интерфейсы дистанционного управления

USB-TMC, USB-CDC (Virtual COM), LAN (LXI),
GPIB (опция)

Разное

Необходимое питание

100 - 240 В, +/- 10%, 50/60 Гц

Максимальная входная мощность

200 Вт

Предохранитель

T3, 15L 250 В

Рабочая температура

0°C .. +40°C

Температура хранения

-20°C .. +70°C

Влажность

5 ... 80%

Дисплей

3,5 дюйма (89 мм) / QVGA

Габариты (В х Ш х Г)

222 х 88 х 280 мм

Возможность установки в 1/2 стандартного места 19-дюймовой стойки

Есть

Масса

2,6 кг

Основные функции Rohde&Schwaz HMC8041

  • Яркий цветной дисплей QVGA (320 х 240 пикселей).
  • Значения напряжения тока и мощности в режиме реального времени.
  • Высокое разрешение настройки и считывания: 1 мВ и 0,1 мА/1,0 мА (в зависимости от тока и модели).
  • Низкая остаточная пульсация благодаря линейной пост-стабилизации.
  • Высокая энергоэффективность, низкое выделение тепла и тихий вентилятор.
  • Плавающие выходы с гальванической развязкой и защитой от короткого замыкания
  • Передняя панель: Безопасные гнезда 4 мм (0,16 дюйма) (модель R&S® HMC8041 включает разъем SENSE).
  • Задняя панель: Клеммы WAGO Cage Clamp для всех каналов, включая SENSE.
  • Удобное параллельное и последовательное подключение.
  • Отслеживание V/I.



Регулируемые для каждого канала функции защиты

  • Защита от перенапряжения (OVP) для всех выходов.
  • Защита от превышения мощности (OPP) для всех выходов.
  • FuseLink (свободно комбинируемые электронные предохранители).
  • FuseDelay (задержка срабатывания предохранителя).



Идеальный источник электропитания для разработчиков аппаратного обеспечения и лабораторий

  • Функция EasyArb для задаваемых пользователем кривых V/I.
  • Функция EasyRamp для имитации кривой запуска (программируется прямо на устройстве).
  • Установление последовательности (последовательный запуск каналов).
  • Счетчик электроэнергии (измерение выхода энергии).
  • Аналоговый вход для внешнего управления с помощью напряжения (от 0 до 10 В) и тока (от 4 мА до 20 мА).
  • Вход для запуска/управления функцией EasyArb.
  • Сохранение данных на флэш-диске USB в формате CSV.



Дистанционное управление

  • Интерфейс USB (CDC/виртуальный COM-порт, TMC).
  • Интерфейс LAN, LXI-совместимый.
  • Дополнительный интерфейс GPIB.
  • Дистанционное управление с помощью команд, базирующихся на SCPI.

Применение Rohde&Schwaz HMC8041

  1.  Проектная лаборатория:
  • Функция FuseLink (свободно комбинируемые электронные предохранители)
  • Функция EasyArb для определяемых пользователем кривых V/I
  • Функция EasyRamp для эмуляции кривой запуска (программируемая непосредственно на устройстве)
  • Встроенный счетчик электроэнергии
  • Ведение регистрации данных на USB-носитель в формате CSV



  1. Автоматическое испытательное оборудование (ATE):
  • Аналоговый вход для внешнего управления посредством напряжения (от 0 до 10 В) и тока (от 4 до 20 мА)
  • Вход запуска для запуска/управления функцией EasyArb
  • Работа с последовательностями (последовательный запуск каналов)



  1. Работа в условиях производства:
  • Разъемы на задней панели для всех каналов, в том числе разъемы для режима SENSE
  • Зажим WAGO cage clamp на задней панели для удобства монтажа и демонтажа
  • Дистанционное управление посредством команд, основанных на стандарте SCPI
  • Интерфейс локальной сети LAN, интегрированный веб-сервер, совместимость с LXI
  • Опциональный интерфейс GPIB (модели HMC804x-G)

Аксессуары Rohde&Schwarz HMC8041

Артикул

Наименование

HMC8041

Источник питания: 1 канал, 0-32В/ 0-10 А

HMC8042

Источник питания: 2 канала, 0-32В / 0-5 А

HMC8043

Источник питания: 3 канала, 0-32В / 0-3 А

Аксессуары и принадлежности

HO740

Интерфейсная плата IEEE-488 (GPIB)

HZ10S

Силиконовые измерительные провода (черные), 5 шт.

HZ10R

Силиконовые измерительные провода (красные), 5 шт.

HZ10B

Силиконовые измерительные провода (синие), 5 шт.

HZ72

Кабель GPIB, 2 м

HZC40

Разъем с эжекторами 8x2-pole (гнездо)

HZC95

Комплект для монтажа в 19"-стойку, 2RU
