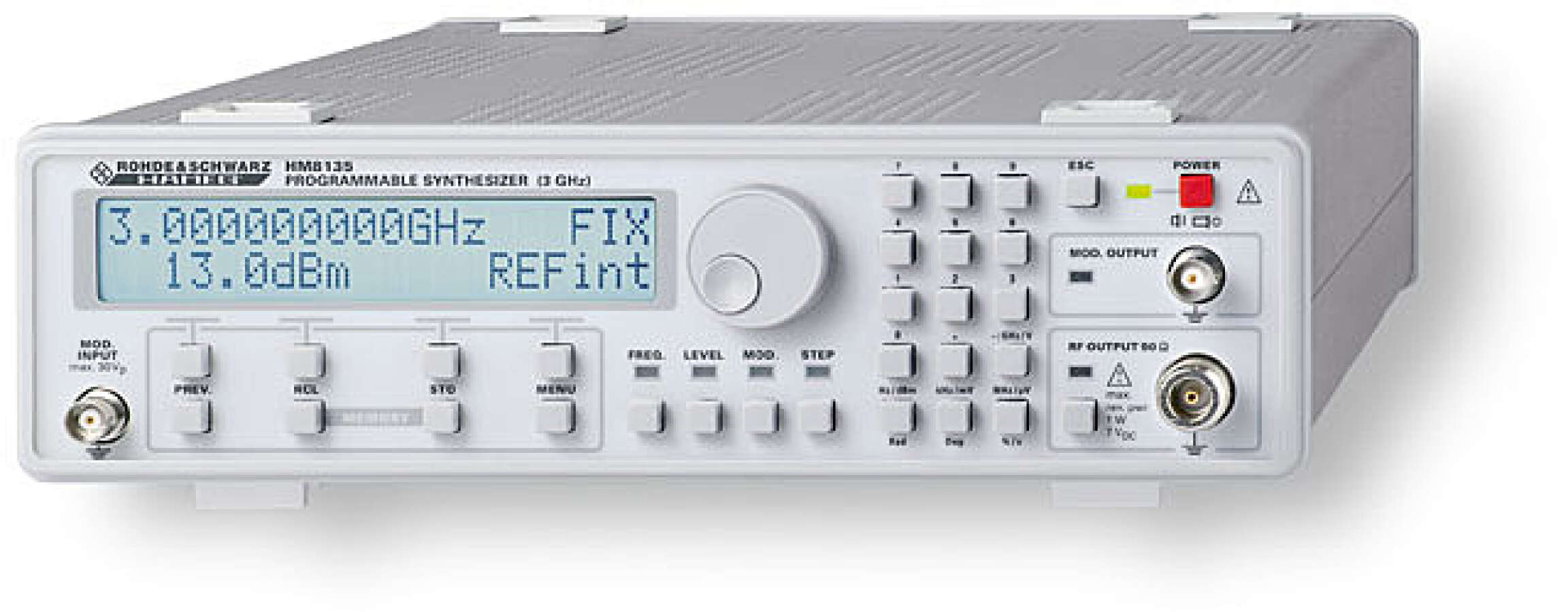

Rohde&Schwarz HM8135-X - генератор высоких частот (3 ГГц) с термостатированным кварцевым генератором (OCXO)

Артикул: RS-H-HM8135-X

Товар не поставляется

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Генераторы высоких частот являются идеальными приборами для проведения производственных испытаний в самых различных областях. Не смотря на то, что являются приборами низкого уровня цен, они обладают весьма неплохими техническими характеристиками.



Свойства:

  • Диапазон частот: от 1 Гц до 3 ГГц;
  • Выходная мощность: от –135 дБмВт до +13 дБмВт;
  • Разрешение по частоте: 1 Гц;
  • Высокая спектральная чистота, превосходный режим развертки;
  • Время установки < 10 мс;
  • Фазовый шум -95 дБн/Гц;
  • Разрешение по уровню 0,1 дБ;
  • Режим качания по частоте;
  • Режимы модуляции: АМ, ЧМ, импульсная, ФМ, ЧМн, ФМн;
  • Внутренняя модуляция (от 10 Гц до 200 кГц) синусоидальные; (до 20 кГц) прямоугольные, треугольные, линейно изменяющиеся сигналы;
  • Внешний вход/выход опорного сигнала (10 МГц) через разъем BNC;
  • Термокомпенсированный кварцевый генератор (температурная стабильность: ±0,5 × 10–6);
  • Сдвоенный интерфейс RS-232/USB, опционально IEEE-488 (GPIB).



Комплект поставки Rohde&Schwarz HM8135-X:

  • Прибор;
  • Кабель питания

Технические характеристики Rohde&Schwarz HM8135-X

Параметр Значение

Частота

Диапазон частот

1 Гц…3 ГГц

Разрешение

1 Гц

Время установки

<10 мс

Источник опорной частоты 10 МГц

Температурная нестабильность (0…50°C) ±1 х 10(-8)
Старение <1,0х 10(-9)/день

Опция: OCXO (HO85)

Температурная нестабильность (0…50°C)

≤±1x 10-8

Старение

≤±1x 10-9/день

Выход сигнала опорной частоты

(на задней панели)

Уровень

ТТЛ

Вход внеш. сигнала опорн. частоты

(на задней панели)

Уровень

>0 дБмВт

Частота

10 МГц ± 20 х 10-6

Спектральная чистота (без модуляции)

Гармонические составляющие

≤-35 дБн

Негармонические составляющие
(отстройка от несущей>15 кГц)

≤-50 дБн

Субгармонические составляющие

≤-50 дБн (<2,1 ГГц)
≤-43 дБн (>2,1 ГГц)

Фазовый шум

(отстройка от несущей 20 кГц)

f <16 МГц

≤-120 дБн/Гц

16 МГц ≤f <250 МГц

≤-95 дБн/Гц

250 МГц ≤f <500 МГц

≤-105 дБн/Гц

500 МГц ≤f <1000 МГц

≤-100 дБн/Гц

1 ГГц ≤f <2 ГГц

≤-95 дБн/Гц

2 ГГц ≤f <3 ГГц

≤-90 дБн/Гц

Остаточная ЧМ

тип. <4 Гц; ≤6,5 Гц (в полосе 0,3…3 кГц)

Остаточная AM

тип. <0,06% (в полосе 0,03…20 кГц)

Выходной уровень

Диапазон

-135 … +13 дБмВт

Разрешение

0,1 дБ

Отображаемое смещение для внешнего ослабления

0,0…30,0 дБ с шагом 0,1

Погрешность воспроизведения

для уровня >-57 дБмВт

≤ ±0,5 дБ

для уровня <-57 дБмВт

≤ ±(0,5 дБ + (0,2 x (-57 дБмВт - уровень))/10)

Погрешность воспроизведения f >1,5 ГГц; уровень >-120 дБмВт

для уровня >-57 дБмВт

≤ ±0,7 дБ

для уровня <-57 дБмВт

≤ ±(0,7 дБ + (0,5 x (-57 дБмВт - уровень))/10)

Импеданс

50 Ом

КСВН

≤1,5 (f ≤1 ГГц)
≤2,5 (f >1 ГГц)

Источники модуляции

Внутренний

синусоидальный от 10 Гц  до 200 кГц

прямоугольный 10 Гц…20 кГц, треугольный, пилообразный

Разрешение

10 Гц

Внешний

(вход на передней панели)

Импеданс

10 кОм II 50 пФ

Входной уровень

2 Вразмах на всю шкалу

Связь входа

по переменному или постоянному току

Выход

(на передней панели)

Уровень

2 Вразмах

Импеданс

1 кОм

Амплитудная модуляция (уровень ≤+7 дБмВт)

Источник

внутренний или внешний

Коэффициент модуляции

0…100%

Разрешение

0,1%

Погрешность

±4% от показания ± 0,5%

(коэфф. модуляции ≤ 80%, fмод ≤ 50 кГц)

Внешняя АЧХ (до -1 дБ)

для перем. тока от 10 Гц до 100 кГц

Искажения

<2% (коэфф. модуляции ≤ 60%, fмод ≤ 1 кГц)
<6% (коэфф. модуляции ≤ 80%, f мод < 20 кГц)

Частотная модуляция

Источник

внутренний или внешний

Девиация

±200 Гц…400 кГц (зависит от частотн. диапазона)

Разрешение

100 Гц

Погрешность

±3% + остаточн. ЧМ (fмод ≤ 5 кГц)
±7% + остаточн. ЧМ (5 кГц < fмод < 100 кГц)

Внешняя АЧХ (до -1 дБ):

Связь по пост. току

0…100 кГц

Связь по перем. току

от 100 Гц  до 100 кГц

Искажения

<1% для девиации ≥50 кГц при 1 кГц
<3% для девиации ≥10 кГц при 1 кГц

Фазовая модуляция

Источник

внутренний или внешний

Девиация:

<16 МГц:

0…3,14 рад

>16 МГц:

0…10 рад

Разрешение

0,01 рад

Погрешность

±5% до 1 кГц + остаточная ФМ

Внешняя АЧХ (до -1 дБ)



Связь по пост. току

0…100 кГц

Связь по перем. току

 от 100 Гц до 100 кГц

Искажения

<3% для fмод = 1 кГц и девиации = 10 рад

Частотная манипуляция (ЧМн)

Диапазон (F0…F1)

16 МГц…3 ГГц

Режим

2 уровня ЧМн

Источник данных

внешний

Макс. скорость передачи

10 кбит/с

Сдвиг (F1…F0)

0…10 МГц

Разрешение

100 Гц

Фазовая манипуляция (ФМн)

Связь по переменному току

от 16 МГц до 3 ГГц

Режим

2 уровня ФМн

Источник данных

внешний

Макс. скорость передачи

10 кбит/с

Сдвиг (Ph1…Ph0)

<16 МГц

0…±3,14 рад

>16 МГц

0…±10 рад

Разрешение

0,01 рад

Импульсная модуляция

Источник

внешний (на задней панели)

Динамический диапазон



f < 2 ГГц

>80 дБ

f > 2 ГГц

>55 дБ

Время нарастания/спада

<50 нс (тип. <10 нс)

Задержка

<100 нс

Макс. частота

2,5 МГц (тип. 5 МГц)

Входной уровень

ТТЛ

Режим качания частоты (развертки по частоте)

Диапазон

от 1 МГц  до 3 ГГц

Глубина

от 500 Гц  до 2,999 ГГц

Время развертки

20 мс…5 с

Запуск

внутренний

Защитные функции

Синтезатор защищен от подачи обратной мощности на ВЧ-выход (до 1 Вт для 50-омного источника) и от любых постоянных напряжений до ±7 В. Система защиты отсоединяет выход до тех пор, пока оператором не будет произведен ручной сброс.

Прочие характеристики

Интерфейс

USB/RS-232, IEEE-488 (опция O880)

Областей памяти для настроек

10

Степень защиты

Класс безопасности I (EN61010-1)

Питание

115…230 В ±10%, 50/60 Гц, CAT II

Потребляемая мощность

приблиз. 40 ВА

Диапазон рабочих температур

+5…+40°C

Диапазон температур хранения

-20…+70°C

Относительная влажность

5…80% (без конденсации)

Габариты (Ш x В x Г)

285 x 75 x 365 мм

Масса

5 кг

Область применения Rohde&Schwarz HM8135-X:

  1. Разработка аналоговых высокочастотных схем:
  • Малошумящий усилитель, большой динамический диапазон, выходная мощность до +13 дБмВт
  • Синусоидальный сигнал без помех благодаря высокой спектральной чистоте
  1. Разработка высокочастотных систем:
  • Режим развертки
  • Несколько типов внутренней модуляции: синусоидальный, прямоугольный, треугольный, линейно изменяющийся сигнал с частотой до 150 кГц
  • Внутренняя коррекция смещения Обучение и обслуживание
  • Быстрая загрузка
  • Удобство использования

Аксессуары и опции Rohde&Schwarz HM8135-X

Артикул

Наименование

HM8134-3

ВЧ генератор (1,2 ГГц) с термокомпенсированным кварцевым генератором (TCXO)

HM8134-3Х

ВЧ генератор (1,2 ГГц) с термостатированным кварцевым генератором (OCXO)

HM8135

ВЧ генератор (3 ГГц) с термокомпенсированным кварцевым генератором (TCXO)

HM8135-Х

ВЧ генератор (3 ГГц) с термостатированным кварцевым генератором (OCXO)

HO85

Термостатированный кварцевый генератор (OCXO) (устанавливается на фабрике)

HO820

Интерфейсная плата RS-232/USB (входит в стандартный комплект)

HO880

Интерфейсная плата IEEE-488 (GPIB) (с гальванической развязкой)

HZ13

Кабель USB (длина 1,8 м)

HZ14

Интерфейсный кабель (последовательный) 1:1

HZ24

Набор аттенюаторов, 50 Ом (3/6/10/20 дБ)

HZ26

Т-образный BNC разъем (переходник): вилка – два гнезда

HZ33 / HZ34

Кабель BNC (длина 0,5 м / 1 м)

HZ72

Кабель GPIB (длина 2 м)

HZ42

Адаптер для 19-дюймовой измерительной стойки
