3M 7605-XR-CT - лента маркировочная для газопроводов, желтая (ширина 15 см, англ. текст) (400 метров)

Артикул: 7100046149

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

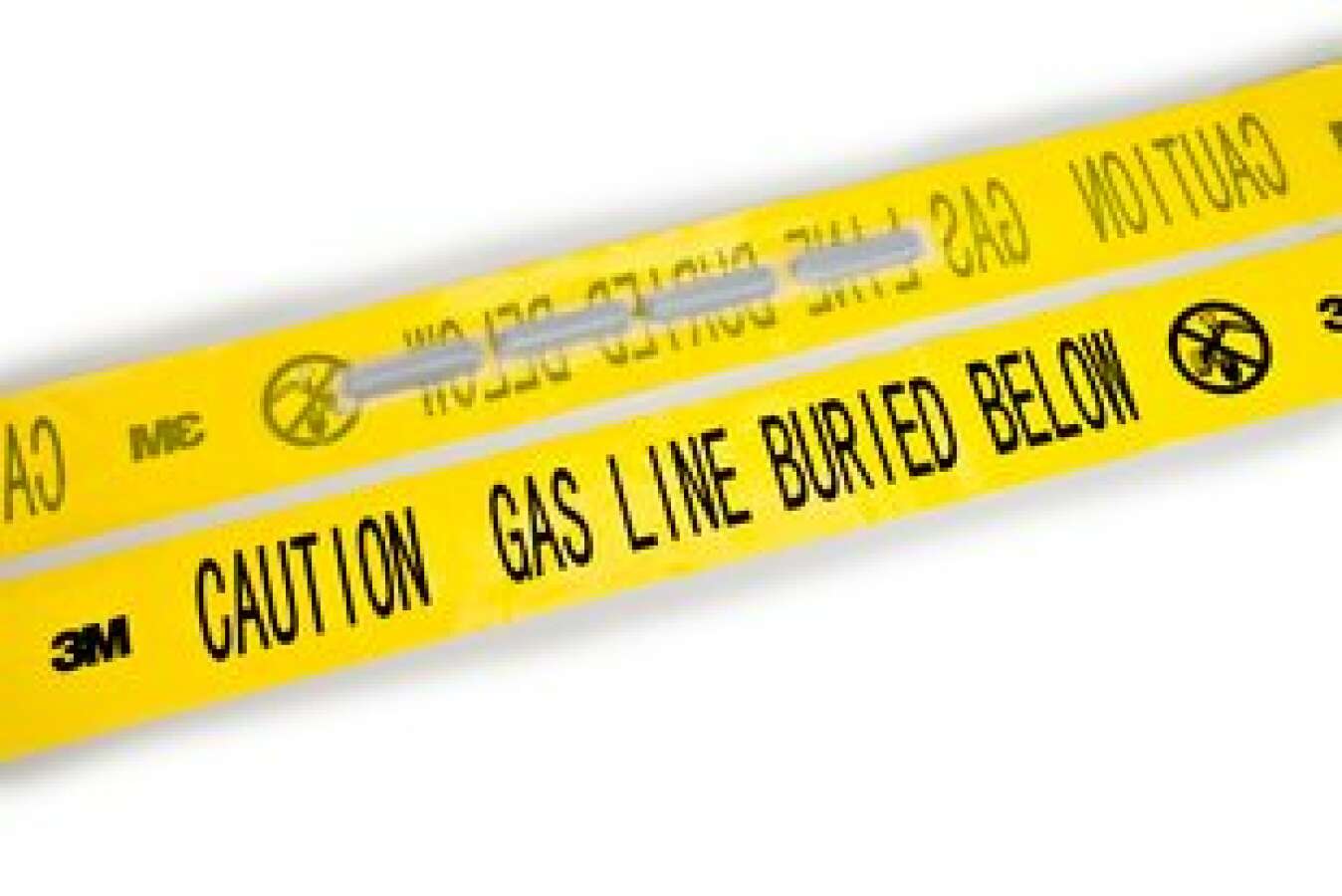

Маркировочная лента 3M 7605-XR-CT представляет собой сигнальную ленту желтого цвета с закрепленными на ней с дистанцией 2 м кластерами электронных маркеров. Лента закладывается над коммуникацией и обеспечивает ее непрерывную трассировку по всей длине закладки ленты за счет взаимного пересечения сигналов, излучаемых соседними кластерами маркеров.

В конструкцию ленты не входит металлический проводник, значит, ее не требуется подключать к генератору для трассировки и обустраивать для этого КИП, а также она не подвержена воздействию наводок от других металлических объектов и не страдает от коррозии. Если лента получит повреждения, разорвется, либо какой-то ее фрагмент будет удален при строительстве или эксплуатации, это не повлияет на возможность трассировки с ее помощью: для сохранения непрерывности сигнала сращивать части ленты не потребуется. Точность локализации ленты находится в пределах 10-20 см и не зависит от типа и состояния почвы (например, степени ее влажности).

Лента закладывается над трассой подземной коммуникации (обычно на высоте не менее 20 см от верхней точки трассы, рекомендуемый показатель - 50 см и более, чтобы избежать повреждения трубы / кабеля при раскопке экскаватором). Впоследствии, маркеры ленты обнаруживаются с поверхности земли с помощью маркеро-лентоискателя 3M™ Dynatel™ 7420 EMS.

Маркировочная сигнальная лента 3М применяется там, где необходима непрерывная трассировка, в т.ч. в связи с частотой проводимых земляных работ, и при этом невозможно обеспечить надежные наземные привязки (например, на межпоселковых полиэтиленовых газопроводах). Ленту допустимо применять для отображения траектории пролегания трубы на участке ГНБ, в случае если глубина пролегания коммуникации не позволяет получать достоверные результаты измерений с помощью методики активного трассопоиска.

Технические характеристики 3M 7605-XR-CT

Длина ленты в рулоне 400 м

Ширина ленты

15 см

Толщина ленты

150 мкм (0,15 мм)

Расстояние между кластерами маркеров на ленте 2,0 – 2,5 м
Материал ленты

полиэтилен

Цвет ленты желтый
Область применения линии газопровода
Максимальная глубина обнаружения 60 см
Растяжение на разрыв
  • 9 МПа (±5%) – MD (продольное направление)
  • 2,6 МПа (±5%) – TD (поперечное направление)
Относительное удлинение при растяжении
  • 7,8% – MD (продольное направление)
  • 12,7% – TD (поперечное направление)
Прочность на разрыв
  • 440 г – MD (продольное направление)
  • 1200 г – TD (поперечное направление)
Температура эксплуатации -20°C ... +50°C
Температура хранения -20°C ... +65°C
